Устаткування для повітрянострумневого загартування скляних виробів

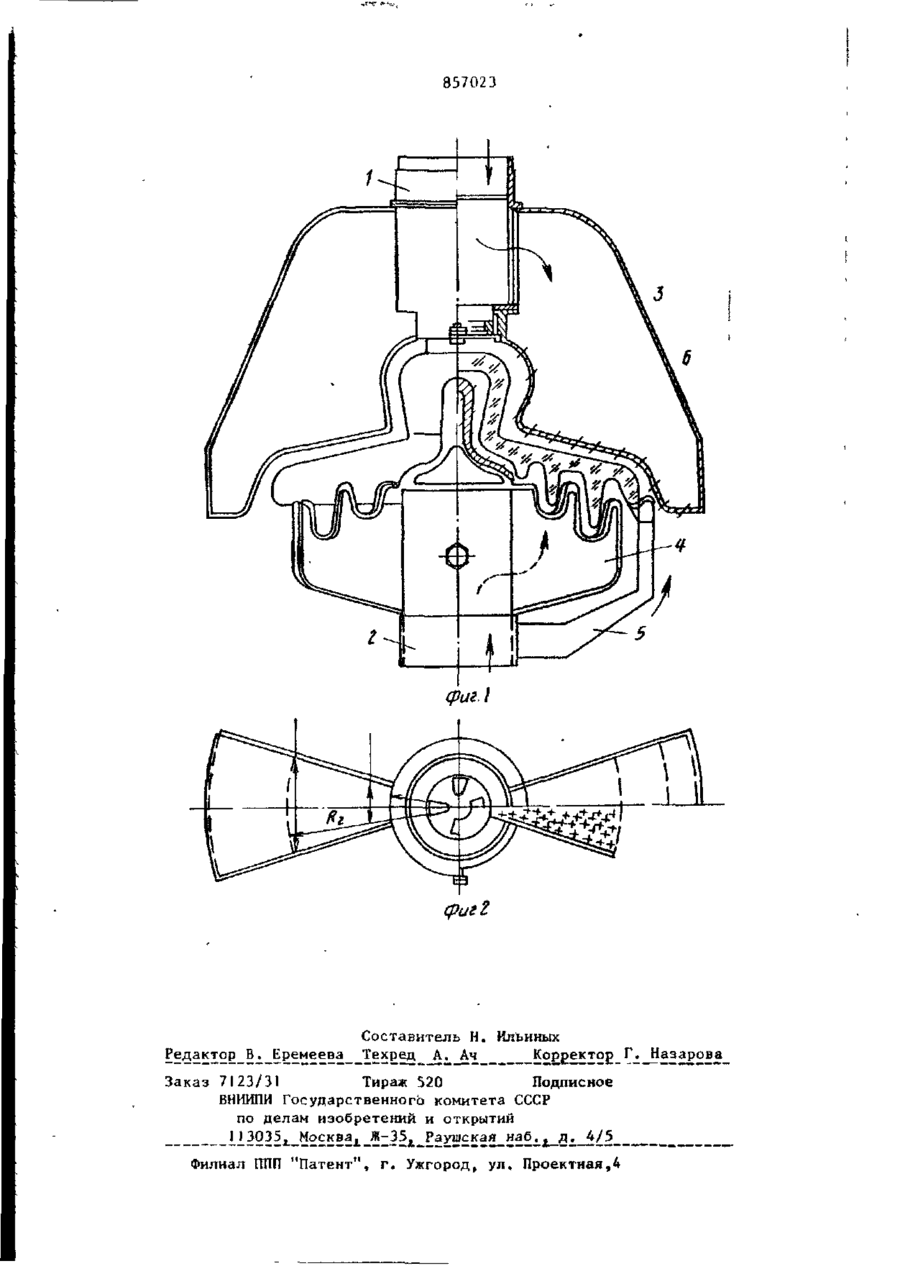

С о ю з Советски» Социалистических Республик ОПИСАН ИЗОБРЕТЕНИЯ К 857023 АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Дополнительное к авт. свид-ву (22)3анвлено ! 9 . 1 1 . 7 9 ~ (21) 2839985/29-33 (51 )М. K.t. с присоединением заявки № С 03 В 27/04 Государственный комитет СССР яо делам изобретений и открытий (2:()При«ритет Опубликовано23.08.81. Бюллетень № 31 Д а т а опубликования описания 2 5 . 0 8 . 8 1 (72) Авторы изобретения (71) Заявитель (53)УДК 666.1. .038(088.8) Н. Я. Гусак, Э, Д. Моисеенко, В. С. Гапанович, П. П. Степанов и Ш. Е. Раков Специальное конструктореко-технологическое бюро по изоляторам и арматуре (54)УСТРОЙСТВО ДЛЯ ВОЗДУХ0СТРУЙН0Й ЗАКАЛКИ СТЕКЛЯННЫХ ИЗДЕЛИЙ I Изобретение относится к промышленности строительных материалов, в частности к оборудованию стекольных заводов» Известны устройства для воздухоструйной закалки стеклянных изделий, имеющих форму тела вращения, например стеклодеталей подвесных высоковольтных изоляторов, содержащие лучеобразно отходящие от патрубка обдувочные решетки и вращающиеся опоры, на которые устанавливаются закаливаемые стеклоизделия . Перфорированные стенки верхней и нижней обдувочных решеток, направ- .ленные к поверхностям изделия, по профилю повторяют их контуры и имеют одинаковую ширину по всей длине луча [•]. Однако устройство воэдухоструйнон м закалки с одинаковой шириной по всей длине лучеобразно отходящих от патрубка профильных решеток не обеспечивает равномерной закалки стеклоизделия вследствие непостоянства времени обдува всех его участков от центра к периферии за счет увеличения линейной скорости движения участков стеклоизделия, удаляющихся от центра врлцения, пропорционально увеличению его радиуса, что значительно снижает характеристики стеклоизделия. Наиболее близким техническим решением к изобретению по технической сущности и достигаемому результату является устройство для воздухоструйной закалки стеклянных изделий, преимущественно высоковольтных изоляторов, включающее радиально отходящие обдувочные решетки» выполненные по профилю изделиями приспособление для установки и вращения стеклоизделия [2*]. Однако данное устройство предусматривает регулировку степени закалки отдельных частей изделия при помощи множества регулируемых заслонок, что усложняет изготовление его, наладку 857023 на многопозицпонном автомате, применяемом для закалки стеклодеталей изоляторов, а главное не гарантируе г стабильности режима на всех позициях. Целью изобретения является повыше- 5 ние качес гва за счет обеспечения равномерной степени закалки изделия. Поставленная цель достигается тем, что в устройстве для воздухоструинои закалки стеклянных изделии, преимую ществепно высоковольтных изоляторов, включающем радиальио отходящие обдувочные решетки, выполненные по профилю изделия, и приспособление для установки и вращения стеклоизделия, каждая 15 радиально отходящая от патрубка обдул очная решет ка выполнена расширенной oi центра к периферии и форма решеток определяется соотношением Ка Ь2 20 ііаняет постоянство времени обдува всех участков вращающегося стеклоизделия, что обеспечивает стабильное охлаждение и одинаковую степень з ікалки с іеклоизделии во всех его уч .Lгка {., Равномерная и с габильная закілка стеклоизделии, например, высоковольтных изоляторов, повысит их термомеханические характеристики, качество и надежность изоляторов на линиях электропередачи (ЛЭП), сократит затраты на обслуживание ЮН и даст значительный экономический зффек г народному хозяйству за счет сокращения потерь электроэнергии по причинам выпадов изоляторов на ЛЭП. Формула изобретения Устройство для воздухос груйной г [, R 2 ~ радиус нижней решетки; ie закалки стеклянных изделии, преимуК^- радиус верхней решетки; щественно высоковольтных изоляторов, Ь 2 - расстояние между сторонами включающее радильно отходящие обдунижней решетки\ вочные решетки, выполненные по профиЦ - paccioflHue между сторонами лю изделия, и приспособление для уставерхней решеіки. новки и вращения стеклоизделия, о тПСІ ф ш . 1 ияображено закалочное л и ч а ю щ е е с я тем, что, с устройство, виц сбоку; па фиг. 2 целью повышения качества за счет 30 го же, вид сверху, обеспечения равномерной степени заїак точное устройство содержит калки изделия, каждая радиально отверхнюю 1 и нижнюю 2 трубы подвода ходящая от патрубка обдувочная решетвоздух і, луч („образно отходящие от ка выполнена расширенной от центра нп> про 1ильппе обдувочные решетки к периферии и форма решеток опредеіісрчніж) З и нижнюю 4, расширяющиеся 35 ляется соотношением от центра к периферии пропорционально увеличению радиуса; приспособление 5 для усіановкн и вращения стеклоизгде і
