Спосіб виготовлення алмазного інструменту
Номер патенту: 2400
Опубліковано: 26.12.1994
Автори: Шинкаренко Павло Васильович, Подройкін Володимир Олексійович
Формула / Реферат
(57) 1.СПОСОБ ИЗГОТОВЛЕНИЯ АЛМАЗНОГО ИНСТРУМЕНТА, включающий закрепление алмазного порошка на корпусе железной гальванической связкой, о т л и ч а ю щ и й с я тем, что, с целью повышения работоспособности инструмента путем сокращения времени его прирабатываемости, закрепление алмазного порошка производят при катодной плотности тока 6-8 А/дм2 и анодной плотности тока 1-1,5 А/дм2, после чего берут раствор, содержащий фосфорную кислоту и нитрит щелочного металла и обрабатывают им поверхность осажденного слоя.
2. Способ по п. 1 , о т л и ч а ю щ и й с я тем, что используют раствор состава, г/л:
Текст

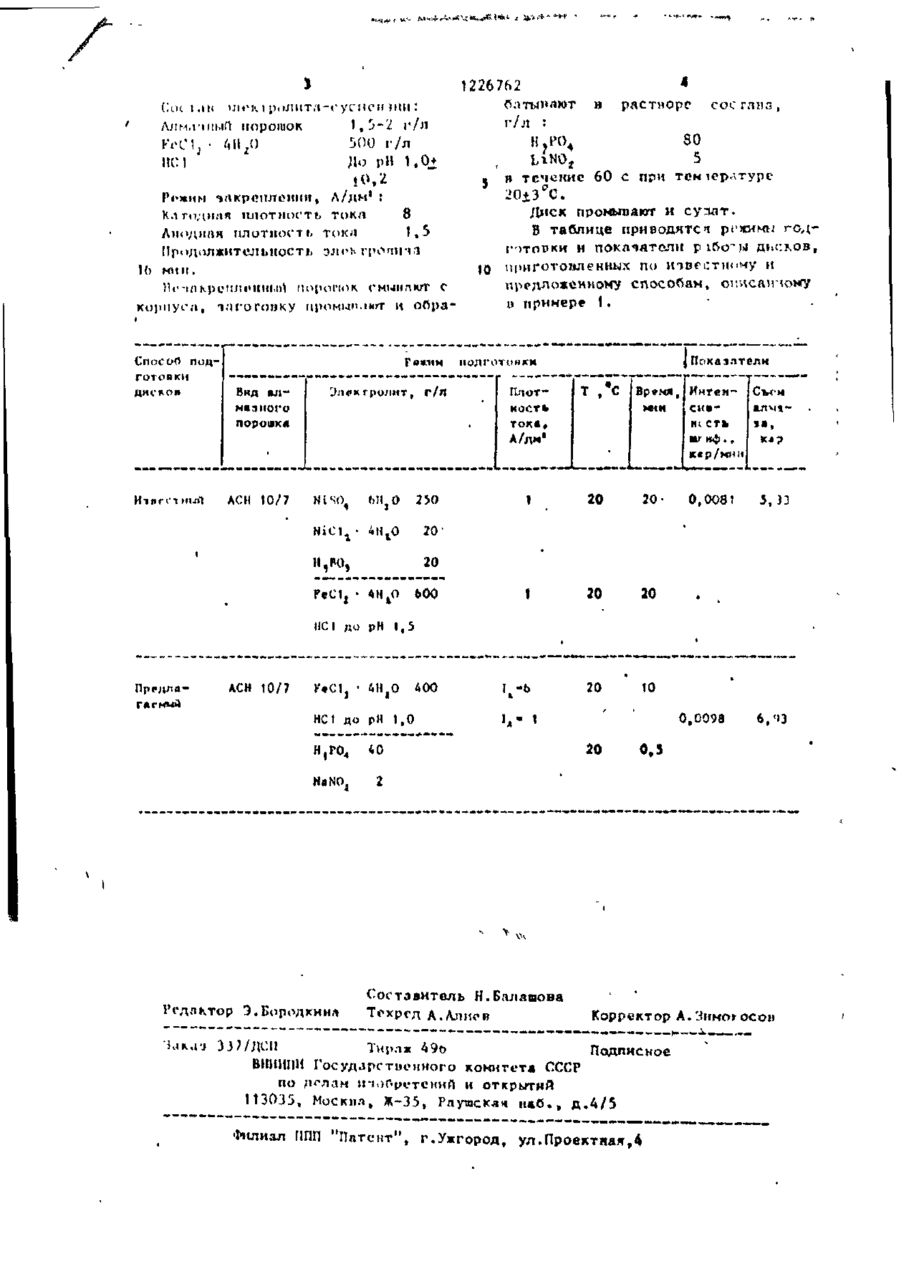

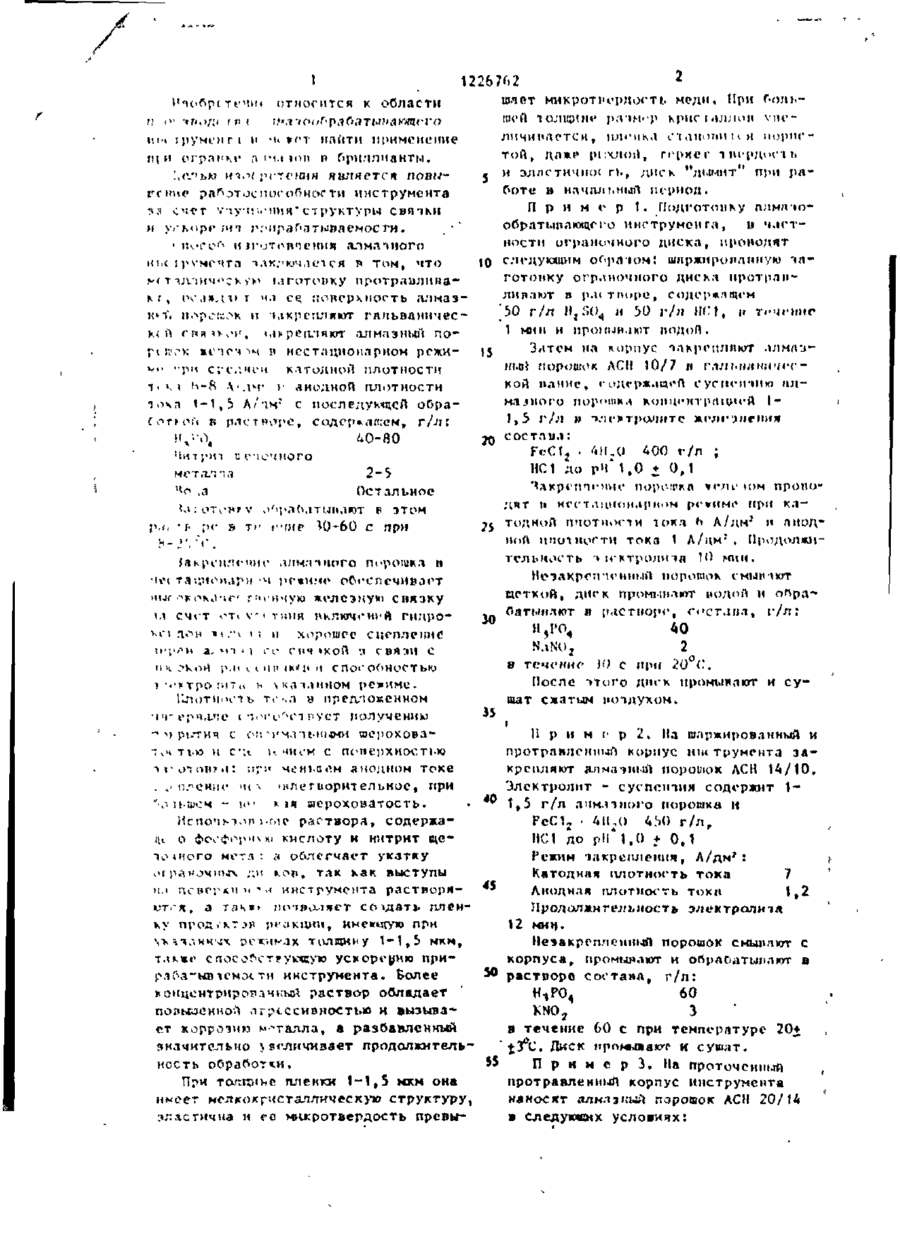

(К * Д Л Я t JIV -К1 М И М О ССЮЗСООЕТСНИХ СШИЛМ-ЮТИЧРСШХ ПСЛУБЛИН ГОСУДАРСТПСКНЫИ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИИ И ОТ> л . В :'і І) 1 7 / 0 0 , Г>79. ' г , , ; ( ^ г; 1 . Cti К'ОЬ (ПП)ТОВЛКНИЯ WMV V I i ЧОГО ИНс П г*?!1 іГТА, ик і кі u -н^р і а.п-ьамі'чсской с ы « ц ч 1, от і н ч а » ад и й с it тем, г їй іьк* (юный», ния paftoTOCnocofitocTu инструмента путем сокрдщоння щ pro ирнраОатыпдомости, чакр» IUICMIK' адма-нтго порошил пронишдщ при кд ТОДНиІІ ПЛОТНОСТИ ТОКЛ б-fi Л/ДМ* II д ч ^ д м и и (1ЛОТНОСТИ т а к л \-\,сз А/дм'f ирс л г чего Лерут рлстїіор, фосфпрную кислоту и нитрит меглплл и оорпОлтідіакіт им ОІ, ,1ЖД1* МНОГО СЛОЯ, 2 . I НОГОЙ НО Л . 1 , О Т Л И Ч Л «) ад и И « я т о м , ч т о испонь'*укуг рпinn» г/л ї Игт^нт щелочного нгт^шлл Вода ll ' 2-5 Остальное 1 'K-лрі относится к области 1 1226762 Ш.1СТ МИКрОТІН'РДОСТЬ МЄДИ, ИрИ MK'rt Л ОЛІФІ Мі* р,ЧЧМ''Р КрНГ І -1ЛЛОІ» Л И Ч Н М І Л Р Т С И , іиіімік.і ("і -iii'iiii 11 и норме ii!-i і р у м е н г і п -и » г т илйтн применение той , даже pi :члоі1, гарнім1 і іи-р дисі ь гц и е н р л і ' м ' л '-LI юн п бриллианты. н элпстично * 1,1 гото и к у п р о т р а и л и в а • > лнвают в р.и тпоро, содержащем ь гv (х,1я-И' г ''.і се, п о в е р х н о с т ь а л м а з '50 г/л H,SO 4 н 50 г/л Ш:», и к» ь 11Лр1_-:-.:^ и ч,і кремля ют г а п ь в а м и ч е с 1 МИН И tipOHNH.IK1T ПОДОИ. , ыуреплчют алмазный п о Злтем ня корпус члкргплнют рі IIVK » і ' і г ~м І нестационарном режн15 і » НЬВІ ПОРОШОК ЛСН 1 0 / 7 Л ГДЛ V-*' " р и CVIV ЧСН КЛТОДНОЙ ПЛОТНОСТИ кой «лине, , CtVUT*еіи і ока Ь А/лм 1 і» анодiinft iinoi пости тока 1 Л/дм : , Продолжит г л ь и о с т ь '* м и т р о л и і я If) міні, u'HHMtt порошок смьіпчмт дигк проміні лют полой и oft pa** п рдстЕїорг, гсст.111,1, r/n: JO ll,I'O4 40 N.iNUj 2 а течекиг Ji) с при 20
ДивитисяДодаткова інформація
Автори англійськоюPodroikin Volodymyr Oleksiiovych
Автори російськоюПодройкин Владимир Алексеевич
МПК / Мітки
МПК: B24D 17/00
Мітки: інструменту, алмазного, виготовлення, спосіб
Код посилання
<a href="https://ua.patents.su/3-2400-sposib-vigotovlennya-almaznogo-instrumentu.html" target="_blank" rel="follow" title="База патентів України">Спосіб виготовлення алмазного інструменту</a>
Спосіб виготовлення алмазного фасонного інструменту
Номер патенту: 1327
Опубліковано: 25.03.1994
Автори: Міфліг Данило Менделєвич, Ракіта Олександр Натанович, Кізіков Ернст Дмитрович, Мельник Віталій Іванович, Зайченко Юрій Володимирович, Муровський Валерій Олександрович
МПК: B24D 17/00
Мітки: виготовлення, алмазного, інструменту, фасонного, спосіб
Формула / Реферат:
Способ изготовления алмазного фасонного инструмента в форме тела вращения, при котором на корпус наносят шихту, содержащую алмаз, металлическую связку, временный адгезив и наполнитель с плотностью, превышающей плотность алмаза и равной или превышающей плотность связки и с температурой плавления, превышающей температуру плавления связки, спекают в вакууме в свободном состоянии и вскрывают алмазы, отличающийся тем, что, с целью повышения...
Спосіб виготовлення алмазного інструменту
Номер патенту: 2160
Опубліковано: 26.12.1994
Автори: Сосновський Леонід Олександрович, Чепелєва Валентина Петрівна
МПК: B24D 17/00
Мітки: інструменту, алмазного, спосіб, виготовлення
Формула / Реферат:
Способ изготовления алмазного инструмента на металлической связке, при котором прессуют и спекают полученную прессовку в свободном состоянии в безокислительной среде, отличающийся тем, что, с целью снижения энергоемкости процесса, для спекания прессовок берут контейнер с инертной засыпкой для их размещения и плавким затвором следующего состава, мае. %:борный ангидрид ...
Металева зв’язка на основі міді для робочого шару алмазного інструменту
Номер патенту: 1324
Опубліковано: 25.03.1994
Автори: Мельник Віталій Іванович, Кізіков Ернст Дмитрович, Муровський Валерій Олександрович, Сердюк Віктор Митрофанович, Ракіта Олександр Натанович, Александров Віктор Адамович, Зайченко Юрій Володимирович
Мітки: основі, зв'язка, робочого, металева, інструменту, алмазного, шару, міді
Формула / Реферат:
Металлическая связка на основе меди для рабочего слоя алмазного инструмента, содержащая олово, гидрид титана и сплав никеля, отличающаяся тем, что, с целью повышения производительности инструмента и снижения расхода алмазов, в качестве сплава никеля она содержит сплав никеля (40 мас.%) с марганцем (60 мас.%) при следующем соотношении компонентов, мас.%:олово 13—18 гидрид...
Спосіб анодно-механічної правки абразивного інструменту
Номер патенту: 2161
Опубліковано: 26.12.1994
Автори: Хімач Олег Васильович, Покладій Георгій Григорович
МПК: B23P 6/00
Мітки: абразивного, спосіб, анодно-механічної, інструменту, правки
Формула / Реферат:
Способ анодно-механической правки абразивного инструмента на токопроводящей связке в условиях взаимного перемещения контактирующих поверхностей правящего электрода и абразивного инструмента, отличающийся тем, что, с целью повышения производительности и качества правки путем повышения плотности тока, процесс ведут электродом в виде металлической щетки, на ворсинах которой закреплены абразивные зерна, а разность линейных скоростей...
Металева зв’язка на основі міді для виготовлення робочого шару абразивного інструменту
Номер патенту: 1323
Опубліковано: 25.03.1994
Автори: Муровський Валерій Олександрович, Мельник Віталій Іванович, Кізіков Ернст Дмитрович, Міфліг Данило Менделєвич, Ракіта Олександр Натанович, Александров Віктор Адамович, Хукаленко Костянтин Павлович
МПК: C22C 9/02, B24D 3/06, C22C 32/00
Мітки: міді, основі, металева, інструменту, зв'язка, робочого, виготовлення, шару, абразивного
Формула / Реферат:
Металлическая связка на основе меди для изготовления рабочего слоя абразивного инструмента, содержащая олово, гидрид титана и кобальт, отличающаяся тем, что, с целью повышения износостойкости и производительности инструмента, она дополнительно содержит двуокись гафния и интерметаллид никеля с алюминием Nі3Аl при следующем соотношении компонентов, мае.%:олово 14—19 гидрид...
Попередній патент: Пристрій для полегшення запуску двигуна внутрішнього згорання
Наступний патент: Аксиально-плунжерний насос
Випадковий патент: Процес синтезу вуглеводнів
