Запобіжна муфта

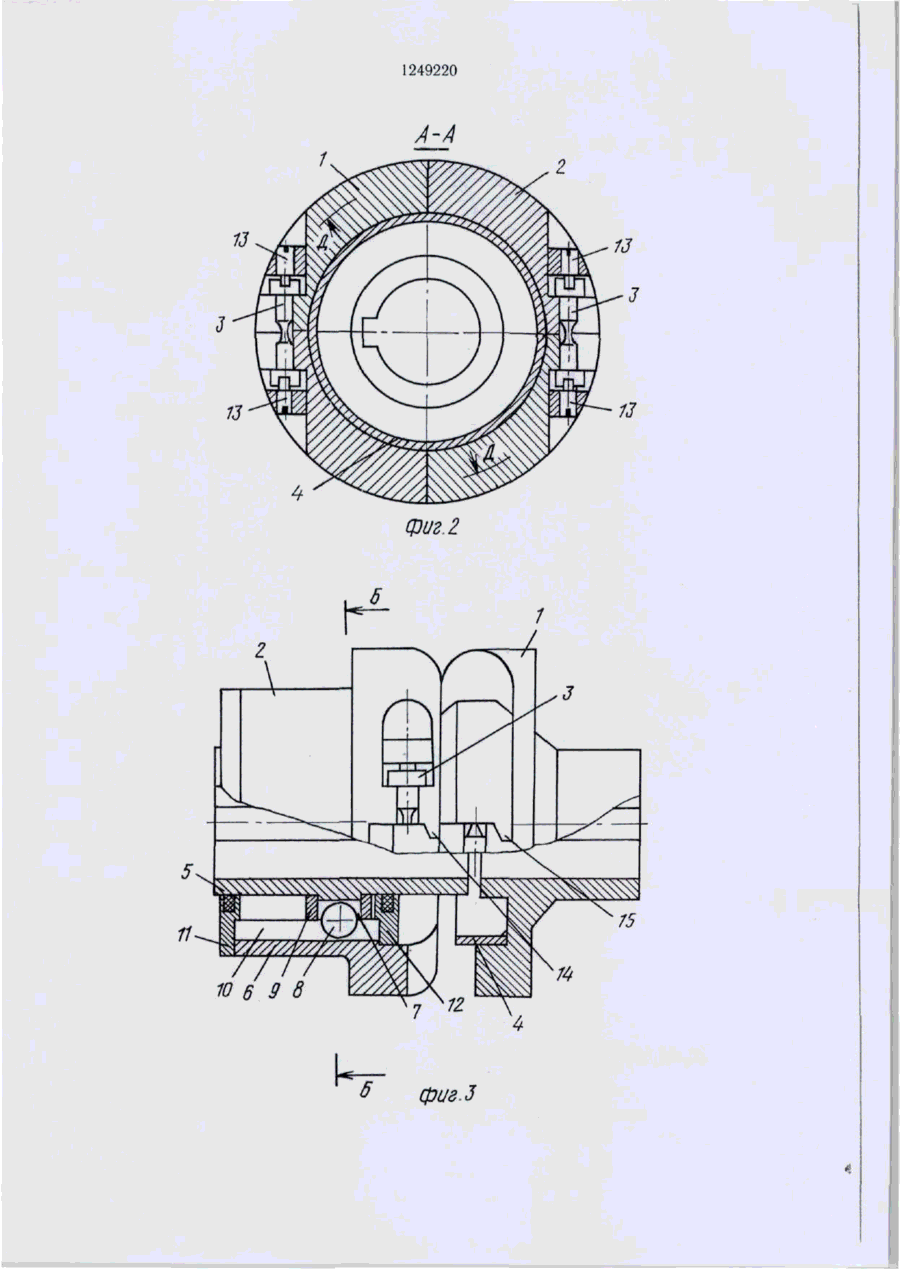

ПРЕДОХРАНИТЕЛЬНАЯ МУФТА, содержащая ведущую и ведомую полумуфты, соединенные посредством торцовых кулачков и диаметрально расположенных в тангенциальных пазах полумуфт предохранительных разрывных элементов, отличающаяся тем, что, с целью повышения надежности и точности срабатывания, она снабжена центрующим кольцом, закрепленным по внутреннему диаметру ведущей полумуфты и свободно входящим в ведомую полумуфту, торцовые кулачки выполнены винтовыми с дополнительными сопрягаемыми между собой выступами и впадинами на боковых сторонах торцовых кулачков, а ведомая полумуфта выполнена в виде концентрично установленных втулки и обоймы, а также шариков, при этом на обращенных одна к другой поверхностях втулки и обоймы выполнены полувыемки, образующие цилиндрические пазы для размещения шариков. to СО N3 4 фиг.1 і»»-—• 1249220 1 Изобретение относится к прокатному про15 на полумуфте I, располагаемые на бокоизводству, а именно к основному и вспомовых сторонах кулачков. гательному оборудованию прокатных стаПредохранительная муфта работает сленов, и предназначено для передачи и оградующим образом. ничения крутящего момента в приводных лиДанная муфта передает предельный круниях. тящий момент при одном направлении вращения. В рабочем состоянии муфты кулачЦелью изобретения является повышение ки полумуфт введены в зацепление, выстунадежности и точности срабатывания муфты пы 14 сопряжены с впадинами 15, обойма 6 за счет исключения влияния перекосов соепо скользящей посадке насажена на центдиняемых данной муфтой валов на работу рирующее кольцо 4, которое приварено или предохранительных разрывных элементов. 10 впрессовано в полумуфту I. Благодаря этоНа фиг. 1 изображена предохранительму обеспечивается жесткое соединение поная муфта; на фиг. 2 -- сечение А—А на лумуфты 1 и обоймы 6, а компенсация перефиг. I; на фиг. 3 — предохранительная муфноса втулки 5 относительно полумуфты 1 та после срабатывания; на фиг. 4 — сечение осуществляется за счет шариков 8. Б—Б на фиг. 3; на фиг. 5 — сечение Д—Д на фиг 2. Крутящий момент передается от полумуф15 ты 1 через разрывные предохранительные Предохранительная муфта состоит из элементы 3 на обойму 6, затем — шарики 8 ведущей и ведомой полумуфт 1 и 2 соответк втулке 5. ственно с торцовыми винтовыми кулачкаПри перегрузке привода, когда крутящий ми. Полумуфты 1 и 2 соединены предохрамомент становится выше предельного, разнительными разрывными элементами 3, установленными диаметрально противополож- 20 рывные элементы 3 разрушаются, стопорится полумуфта 2, а полумуфта 1, продолжая но в тангенциальных пазах, выполненных в вращение от двигателя, винтовыми кулачполумуфтах. ками смещает в осевом направлении отноЦентрующее кольцо 4 жестко крепитсительно неподвижной втулки 5 обойму 6 ся по внутреннему диаметру ведущей полумуфты 1, например запрессовывается, а во 25 вместе с уплотнительными крышками 11 и 12 до выхода кулачков из зацепления. Половнутренний диаметр ведомой полумуфты 2 винки разрушенных разрывных элементов оно входит свободно, обеспечивая соосность удерживаются в пазах винтами 13. полумуфт и дополнительную жесткость конДля приведения предохранительной муфструкции. ты в рабочее исходное положение необходиВедомая полумуфта 2 выполнена в виде концентрично установленных втулки 5 и 30 мо вынуть половинки предохранительных элементов 3, ввести в зацепление полумуфты I обоймы 6. На наружной поверхности втулки и 2 до полного замыкания винтовых кулачвыполнены продольные пазы 7, в которых ков и их выступов 14 с впадинами 15, встаустановлены шарики 8 и закреплены два дисвить новые разрывные элементы 3 и зафикка 9. На внутренней поверхности обоймы 6 сировать их установочными винтами 13. Муфвыполнены также продольные пазы 10, вдоль которых перемещаются шарики 8 при 35 та готова к работе. срабатывании муфты, поэтому длина этих Таким образом, дополнительные сопряпазов должна обеспечить полное размыкагаемые друг с другом выступы и впадины ние кулачков полумуфт. Образованная прона кулачках, выполненных винтовыми, в содольными пазами 7 и 10 полость заполняетчетании с центрирующим кольцом, обеспеся густой смазкой и герметизируется уплотчивающим соосность полумуфт, создают 40 нительными крышками 11 и 12. жесткое соединение последних. Угловые перекосы соединяемых валов компенсируются Предохранительные разрывные элеменшариками, размещенными в пазах втулки и ты 3 закрепляются в пазах посредством усобоймы. тановочных винтов 13. В результате разрывные элементы при На винтовых торцовых кулачках полу- 45 работе муфты подвергаются только растямуфт выполнены дополнительные сопрягаежению, обеспечивая надежность и высокую мые выступы 14 на полумуфте 2 и впадины точность срабатывания. 1249220 A-A Z 13 73 13 фиг. 2 10 б 9 8 кг фиг.З 1249220 6-6 фигЛ Д-Д фиг. 5 Составитель М Косьминова Редактор А. Ворович Техред И. Верес КорректорВ Синицкая Заказ 4215/35 Тираж 880 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г. Ужгород, ул Проектная, 4
