Самохідна мінометна установка
Номер патенту: 24664
Опубліковано: 04.08.1998
Автори: Мєзенцев Олексій Вікторович, Бондаренко Леонід Іванович, Сокульський Євген Борисович, Комаров Володимир Олександрович, Задорожний Олександр Іванович
Формула / Реферат

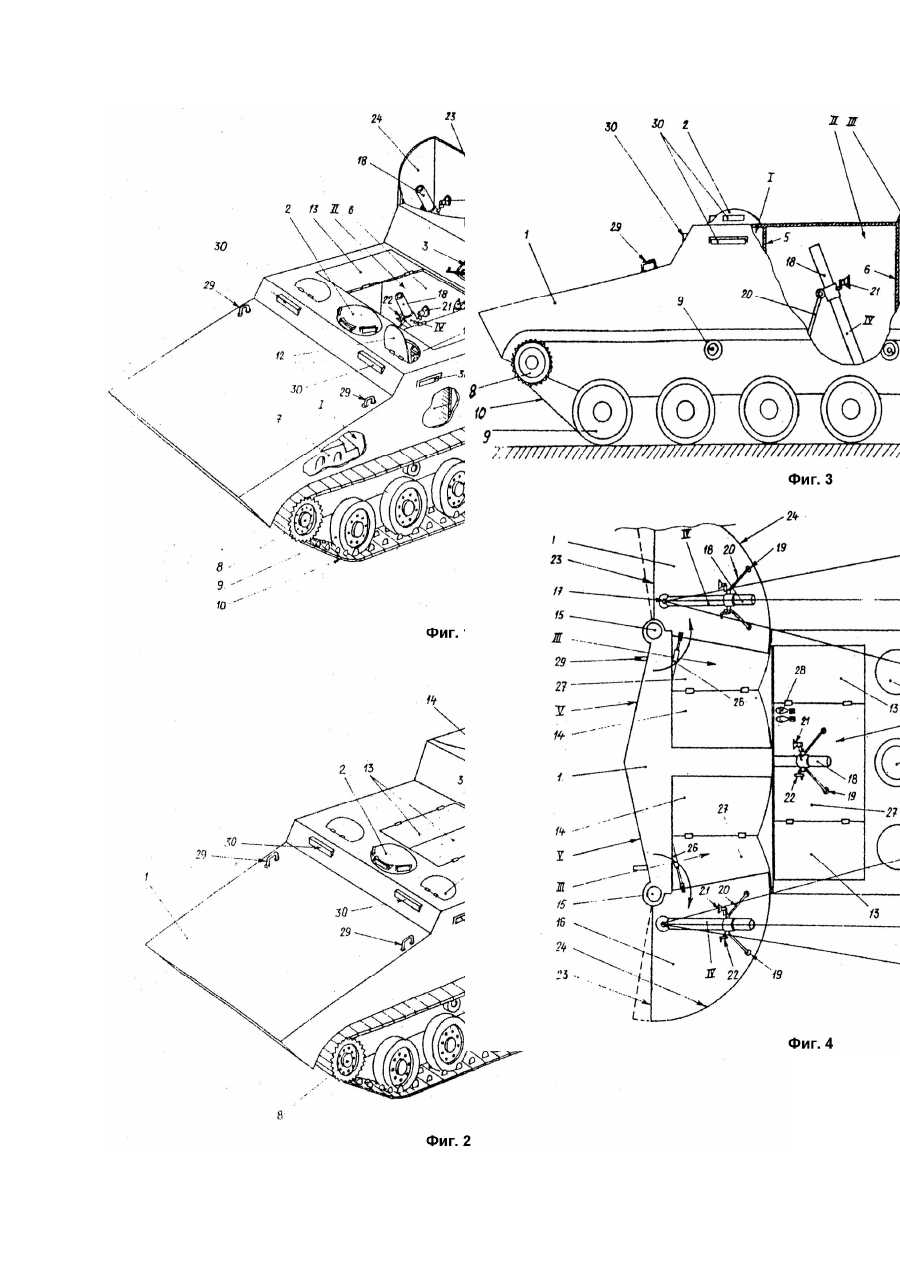

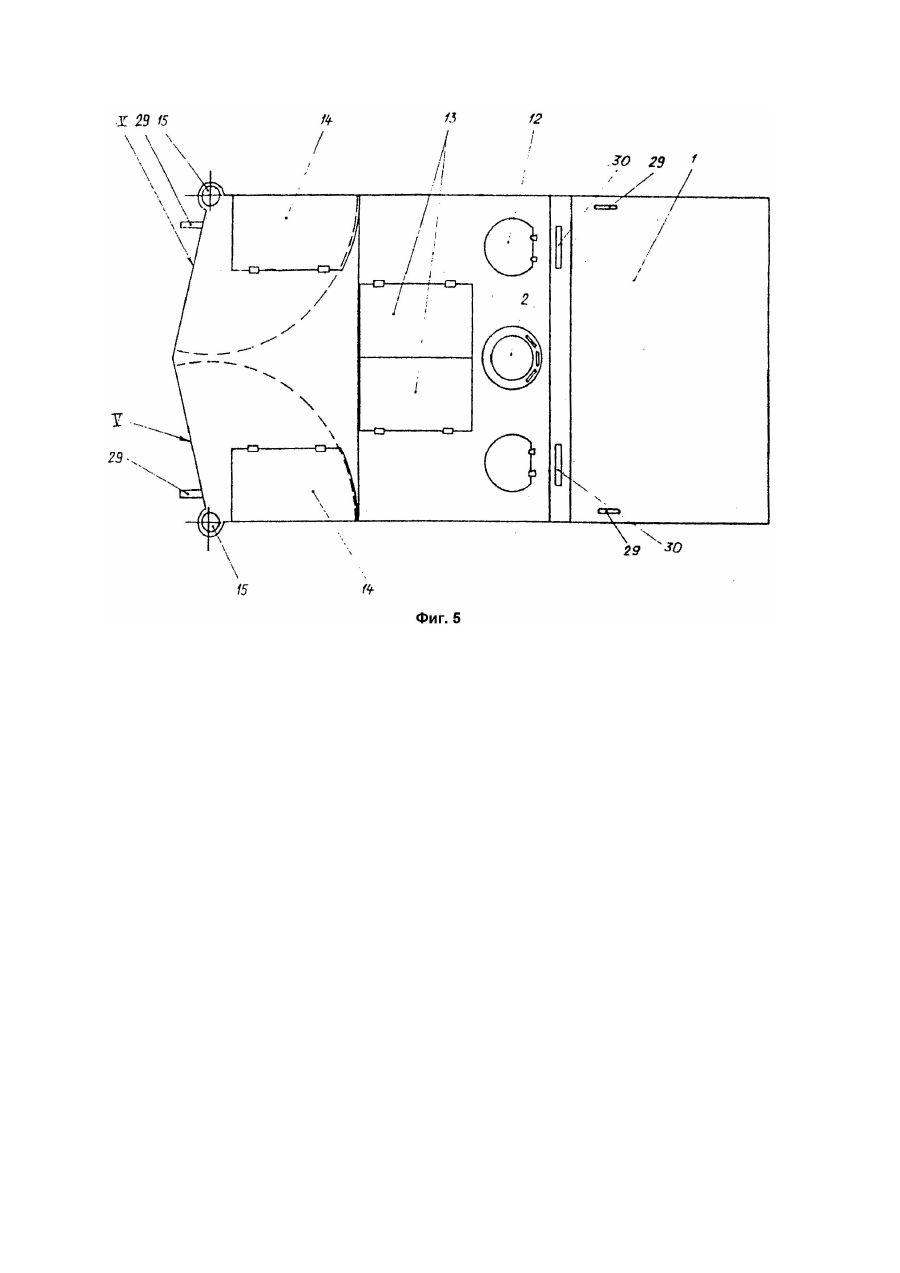

1. Самоходная минометная установка, содержащая транспортное средство, выполненное на базе бронетранспортера, снабженное корпусом, выполненным бронированным, внутри которого размещены одно за другим моторно-трансмиссионное и боевое отделения, разделенные между собой поперечной перегородкой, и минометом, установленным на полу боевого отделения, при этом на крыше упомянутого корпуса выполнены люки, снабженные крышками, открывающимися перед стрельбой, отличающаяся тем, что она дополнительно снабжена узлами навески парашютной системы, закрепленными на корпусе, боевое отделение разделено на два поперечной перегородкой, по углам кормовой части корпуса установлены узлы поворота, к которым крепятся платформы, выполненные с возможностью поворота в горизонтальной плоскости относительно узлов крепления, упомянутые узлы поворота соединены с механизмом поворота платформы, жестко закрепленным одним концом на полу заднего боевого отделения, а другим - к поворотной платформе, на поворотной платформе закреплен миномет, выполненный с возможностью изменения угла возвышения ствола, при этом боковая стенка поворотной платформы является частью борта корпуса, а на крыше заднего боевого отделения выполнены люки, закрывающиеся крышками.
2. Самоходная минометная установка по п.1, отличающаяся тем, что основание поворотной платформы выполнено в виде сектора окружности, при этом величина угла сектора превышает 90 градусов.
3. Самоходная минометная установка по п.1, отличающаяся тем, что на основании поворотной платформы размещены узел крепления ствола миномета, снабженный шаровой опорой, аналогичной устанавливаемой на опорной плите, и узлы крепления двуноги.
4. Самоходная минометная установка по п.1, отличающаяся тем, что наружная и изогнутая часть поворотной платформы снабжены стенками, выполненными из броневого листа, при этом изогнутая часть платформы снабжена стенкой, изогнутой по радиусу, равному длине боковой стенки упомянутой поворотной платформы.
5. Самоходная минометная установка по п.4, отличающаяся тем, что на изогнутой стенке поворотной платформы выполнен вырез, расположенный перед стволом миномета.
6. Самоходная минометная установка по п.1, отличающаяся тем, что кормовая стенка корпуса выполнена в виде соединенных под углом броневых листов, при этом стык листов проходит по оси транспортного средства в вертикальной плоскости.
Текст

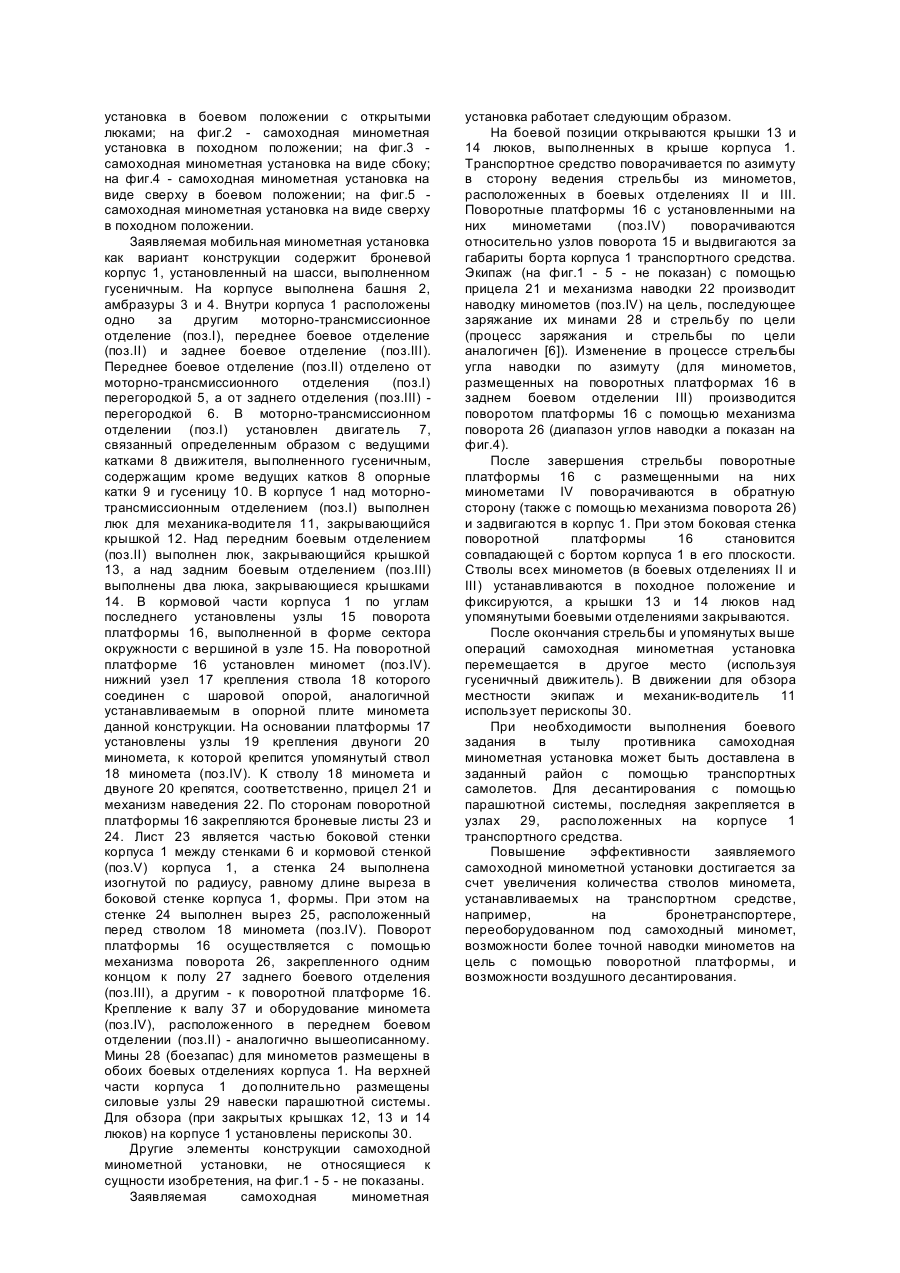

Изобретение относится к области вооружения, в частности, к самоходным минометам, выполненным на базе бронетранспортеров. Известна самоходная минометная установка, содержащая транспортное средство, снабженное корпусом, внутри которого размещены одно за другим вдоль корпуса моторно-трансмиссионное и боевое отделения, движителем, выполненным гусеничным, содержащем гусеницу, опорные и ведущие катки, и миномет, установленный в боевом отделении, при этом в крыше боевого отделения выполнены люки, закрывающиеся крышками [1]. Недостатками известной самоходной минометной установки является недостаточная огневая мощь из-за наличия только одной, минометной установки, что приводит к невозможности огневого воздействия по нескольким целям одновременно. Недостатком является также и то, что для изменения угла наводки на цель по азимуту необходимо доворачивать миномет посредством поворота корпуса транспортного средства, что ухудшает точность наводки на цель. Наиболее близким техническим решением, выбранным в качестве прототипа, является самоходная минометная установка, содержащая транспортное средство, выполненное на базе бронетранспортера, содержащее корпус, выполненный бронированным, внутри которого размещены одно за другим моторнотрансмиссионное и боевое отделения, разделенные между собой поперечной перегородкой, и миномет, установленный на полу боевого отделения, при этом на крыше упомянутого корпуса выполнены люки, снабженные крышками, открывающимися перед стрельбой [2]. Недостатками самоходной минометной установки, выбранной в качестве прототипа, являются недостаточная огневая мощь из-за наличия только одной минометной установки, что приводит к невозможности огневого воздействия по нескольким целям одновременно. Недостатком является также и то, что для изменения угла наводки миномета на цель по азимуту необходимо доворачивать миномет посредством поворота корпуса транспортного средства, что ухудшает точность наводки миномета, находящегося внутри корпуса, на цель. Технической задачей, решаемой данным изобретением, является повышение огневой мощи минометной установки путем увеличения количества стволов и повышением точности наводки миномета на цель. Решением технической задачи в самоходной минометной установке, содержащей транспортное средство, выполненное на базе бронетранспортера, содержащее корпус, выполненный бронированным, внутри которого размещены одно за другим моторнотрансмиссионное и боевое отделения, разделенные между собой поперечной перегородкой, и миномет, установленный на полу боевого отделения, при этом на крыше упомянутого корпуса выполнены люки, снабженные крышками, открывающимися перед стрельбой, является выполнение на корпусе узлов навески парашютной системы, разделение боевого отделения на два поперечной перегородкой, размещение по углам кормовой части корпуса узлов поворота и закрепление на них поворотной в горизонтальной плоскости платформы, соединение упомянутых узлов поворота с механизмом поворота платформы, закрепление механизма поворота одним концом на полу заднего боевого отделения, а другим - к поворотной платформе, закрепление на поворотной платформе миномета, выполненного с возможностью изменения угла возвышения ствола, выполнение по обрезу поворотной платформы стенок, выполнение на крыше заднего боевого отделения люков, закрывающихся крышками, выполнение основания поворотной платформы в виде сектора окружности, превышающего по величине 90 градусов, размещение на основании поворотной платформы узлов крепления миномета, снабжение изогнутой части платформы стенкой с вырезом, выполнение кормовой стенки корпуса изогнутой под тупым углом. Сопоставительный анализ заявляемого технического решения с прототипом показывает, что заявляемая самоходная минометная установка отличается от известной тем, что она дополнительно снабжена узлами навески парашютной системы, закрепленными на корпусе, боевое отделение разделено на два поперечной перегородкой, по углам кормовой части корпуса установлены узлы поворота, к которым крепятся платформы, выполненные с возможностью поворота в горизонтальной плоскости относительно узлов крепления, упомянутые узлы поворота соединены с механизмом поворота платформы, жестко закрепленным одним концом на полу заднего боевого отделения, а другим - к поворотной платформе, на поворотной платформе закреплен миномет, выполненный с возможностью изменения угла возвышения ствола, боковая стенка поворотной платформы выполнена в виде части борта корпуса, на крыше заднего боевого отделения выполнены люки, закрывающиеся крышками, основание поворотной платформы выполнено в виде сектора окружности, величина угла которого превышает 90 градусов, на основании поворотной платформы размещены узел крепления ствола миномета, снабженный шаровой опорой, аналогично устанавливаемой на опорной плите, и узлы крепления двуноги, наружная и изогнутая часть поворотной платформы снабжены стенками, выполненными из броневого листа, на изогнутой стенке поворотной платформы выполнен вырез, расположенный перед стволом миномета, кормовая стенка корпуса выполнена в виде соединенных под углом броневых листов, при этом стык листов проходит по оси транспортного средства в вертикально плоскости. Таким образом, заявляемая самоходная минометная установка соответствует критерию изобретения "новизна". Сравнение заявляемого технического решения не только с прототипом, но и с другими техническими решениями в данной области техники [3], [4], [5], не позволило выявить в них признаки, отличающиеся заявляемую самоходную минометную установку от прототипа, что позволяет сделать вывод о соответствии критерию "существенные отличия". Сущность изобретения поясняется чертежами, где на фиг.1 показана самоходная минометная установка в боевом положении с открытыми люками; на фиг.2 - самоходная минометная установка в походном положении; на фиг.3 самоходная минометная установка на виде сбоку; на фиг.4 - самоходная минометная установка на виде сверху в боевом положении; на фиг.5 самоходная минометная установка на виде сверху в походном положении. Заявляемая мобильная минометная установка как вариант конструкции содержит броневой корпус 1, установленный на шасси, выполненном гусеничным. На корпусе выполнена башня 2, амбразуры 3 и 4. Внутри корпуса 1 расположены одно за другим моторно-трансмиссионное отделение (поз.I), переднее боевое отделение (поз.II) и заднее боевое отделение (поз.III). Переднее боевое отделение (поз.II) отделено от моторно-трансмиссионного отделения (поз.I) перегородкой 5, а от заднего отделения (поз.III) перегородкой 6. В моторно-трансмиссионном отделении (поз.I) установлен двигатель 7, связанный определенным образом с ведущими катками 8 движителя, выполненного гусеничным, содержащим кроме ведущих катков 8 опорные катки 9 и гусеницу 10. В корпусе 1 над моторнотрансмиссионным отделением (поз.I) выполнен люк для механика-водителя 11, закрывающийся крышкой 12. Над передним боевым отделением (поз.II) выполнен люк, закрывающийся крышкой 13, а над задним боевым отделением (поз.III) выполнены два люка, закрывающиеся крышками 14. В кормовой части корпуса 1 по углам последнего установлены узлы 15 поворота платформы 16, выполненной в форме сектора окружности с вершиной в узле 15. На поворотной платформе 16 установлен миномет (поз.IV). нижний узел 17 крепления ствола 18 которого соединен с шаровой опорой, аналогичной устанавливаемым в опорной плите миномета данной конструкции. На основании платформы 17 установлены узлы 19 крепления двуноги 20 миномета, к которой крепится упомянутый ствол 18 миномета (поз.IV). К стволу 18 миномета и двуноге 20 крепятся, соответственно, прицел 21 и механизм наведения 22. По сторонам поворотной платформы 16 закрепляются броневые листы 23 и 24. Лист 23 является частью боковой стенки корпуса 1 между стенками 6 и кормовой стенкой (поз.V) корпуса 1, а стенка 24 выполнена изогнутой по радиусу, равному длине выреза в боковой стенке корпуса 1, формы. При этом на стенке 24 выполнен вырез 25, расположенный перед стволом 18 миномета (поз.IV). Поворот платформы 16 осуществляется с помощью механизма поворота 26, закрепленного одним концом к полу 27 заднего боевого отделения (поз.III), а другим - к поворотной платформе 16. Крепление к валу 37 и оборудование миномета (поз.IV), расположенного в переднем боевом отделении (поз.II) - аналогично вышеописанному. Мины 28 (боезапас) для минометов размещены в обоих боевых отделениях корпуса 1. На верхней части корпуса 1 дополнительно размещены силовые узлы 29 навески парашютной системы. Для обзора (при закрытых крышках 12, 13 и 14 люков) на корпусе 1 установлены перископы 30. Другие элементы конструкции самоходной минометной установки, не относящиеся к сущности изобретения, на фиг.1 - 5 - не показаны. Заявляемая самоходная минометная установка работает следующим образом. На боевой позиции открываются крышки 13 и 14 люков, выполненных в крыше корпуса 1. Транспортное средство поворачивается по азимуту в сторону ведения стрельбы из минометов, расположенных в боевых отделениях II и III. Поворотные платформы 16 с установленными на них минометами (поз.IV) поворачиваются относительно узлов поворота 15 и выдвигаются за габариты борта корпуса 1 транспортного средства. Экипаж (на фиг.1 - 5 - не показан) с помощью прицела 21 и механизма наводки 22 производит наводку минометов (поз.IV) на цель, последующее заряжание их минами 28 и стрельбу по цели (процесс заряжания и стрельбы по цели аналогичен [6]). Изменение в процессе стрельбы угла наводки по азимуту (для минометов, размещенных на поворотных платформах 16 в заднем боевом отделении III) производится поворотом платформы 16 с помощью механизма поворота 26 (диапазон углов наводки а показан на фиг.4). После завершения стрельбы поворотные платформы 16 с размещенными на них минометами IV поворачиваются в обратную сторону (также с помощью механизма поворота 26) и задвигаются в корпус 1. При этом боковая стенка поворотной платформы 16 становится совпадающей с бортом корпуса 1 в его плоскости. Стволы всех минометов (в боевых отделениях II и III) устанавливаются в походное положение и фиксируются, а крышки 13 и 14 люков над упомянутыми боевыми отделениями закрываются. После окончания стрельбы и упомянутых выше операций самоходная минометная установка перемещается в другое место (используя гусеничный движитель). В движении для обзора местности экипаж и механик-водитель 11 использует перископы 30. При необходимости выполнения боевого задания в тылу противника самоходная минометная установка может быть доставлена в заданный район с помощью транспортных самолетов. Для десантирования с помощью парашютной системы, последняя закрепляется в узлах 29, расположенных на корпусе 1 транспортного средства. Повышение эффективности заявляемого самоходной минометной установки достигается за счет увеличения количества стволов миномета, устанавливаемых на транспортном средстве, например, на бронетранспортере, переоборудованном под самоходный миномет, возможности более точной наводки минометов на цель с помощью поворотной платформы, и возможности воздушного десантирования.
