Котельний агрегат
Номер патенту: 40498
Опубліковано: 10.04.2009
Автори: Благута Анатолій Олександрович, Благута Ірина Анатоліївна, Семенов Євгеній Іванович, Халатов Артем Артемович, Благута Аксінія Анатоліївна
Формула / Реферат
1. Котельний агрегат, що містить корпус, теплообмінник і топку, в якій знаходиться ємність з водою і пальники із отворами, котрі встановлені в ємності нижче поверхні води, який відрізняється тим, що топка котла забезпечена додатковим пристроєм, виконаним в вигляді екрана, котрий встановлено над поверхнею води або у воді, причому екран забезпечений отворами, котрі розташовані над отворами пальників.
2. Котельний агрегат за п. 1, який відрізняється тим, що екран забезпечений втулками, втулки вмонтовані у отвори екрана, причому внутрішня поверхня втулок по висоті може мати різну площу поперечного перерізу та впадину або канавку.
3. Котельний агрегат за п. 1, який відрізняється тим, що екран має порожнини, які заповнені водою, або екран виконано щонайменше із двох половинок, порожнини між якими заповнені водою, причому порожнини мають отвори, які спрямовані на дно ємності.
Текст

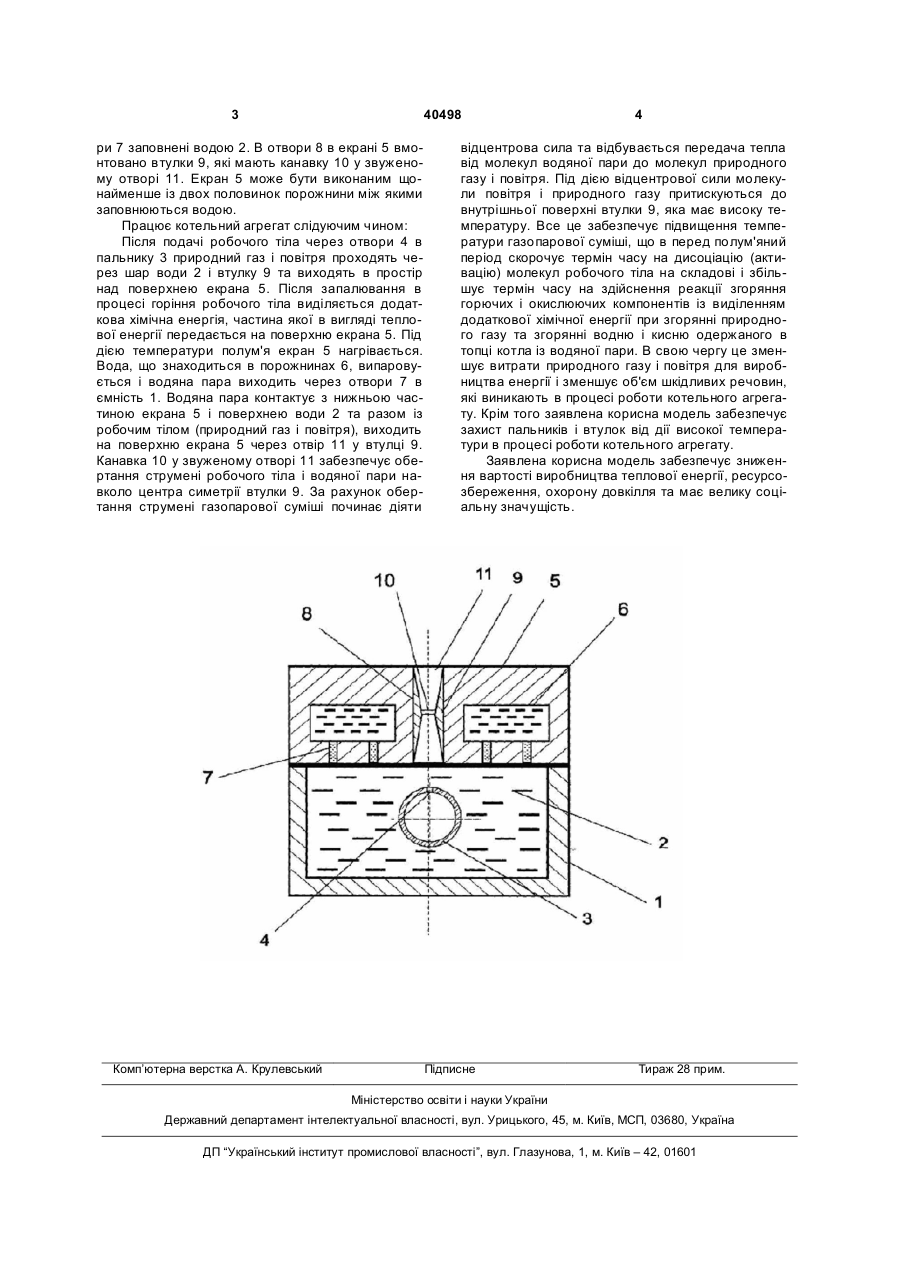

1. Котельний агрегат, що містить корпус, теплообмінник і топку, в якій знаходиться ємність з водою і пальники із отворами, котрі встановлені в 3 40498 ри 7 заповнені водою 2. В отвори 8 в екрані 5 вмонтовано втулки 9, які мають канавку 10 у звуженому отворі 11. Екран 5 може бути виконаним щонайменше із двох половинок порожнини між якими заповнюються водою. Працює котельний агрегат слідуючим чином: Після подачі робочого тіла через отвори 4 в пальнику 3 природний газ і повітря проходять через шар води 2 і втулку 9 та виходять в простір над поверхнею екрана 5. Після запалювання в процесі горіння робочого тіла виділяється додаткова хімічна енергія, частина якої в вигляді теплової енергії передається на поверхню екрана 5. Під дією температури полум'я екран 5 нагрівається. Вода, що знаходиться в порожнинах 6, випаровується і водяна пара виходить через отвори 7 в ємність 1. Водяна пара контактує з нижньою частиною екрана 5 і поверхнею води 2 та разом із робочим тілом (природний газ і повітря), виходить на поверхню екрана 5 через отвір 11 у втулці 9. Канавка 10 у звуженому отворі 11 забезпечує обертання струмені робочого тіла і водяної пари навколо центра симетрії втулки 9. За рахунок обертання струмені газопарової суміші починає діяти Комп’ютерна верстка А. Крулевський 4 відцентрова сила та відбувається передача тепла від молекул водяної пари до молекул природного газу і повітря. Під дією відцентрової сили молекули повітря і природного газу притискуються до внутрішньої поверхні втулки 9, яка має високу температуру. Все це забезпечує підвищення температури газопарової суміші, що в перед полум'яний період скорочує термін часу на дисоціацію (активацію) молекул робочого тіла на складові і збільшує термін часу на здійснення реакції згоряння горючих і окислюючих компонентів із виділенням додаткової хімічної енергії при згорянні природного газу та згорянні водню і кисню одержаного в топці котла із водяної пари. В свою чергу це зменшує витрати природного газу і повітря для виробництва енергії і зменшує об'єм шкідливих речовин, які виникають в процесі роботи котельного агрегату. Крім того заявлена корисна модель забезпечує захист пальників і втулок від дії високої температури в процесі роботи котельного агрегату. Заявлена корисна модель забезпечує зниження вартості виробництва теплової енергії, ресурсозбереження, охорону довкілля та має велику соціальну значущість. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBoiler unit
Автори англійськоюBlahuta Anatolii Oleksandrovych, Blahuta Aksynia Anatoliivna, Blahuta Iryna Anatoliivna, Semenov Yevhenii Ivanovych, Khalatov Artem Artemovych
Назва патенту російськоюКотельный агрегат
Автори російськоюБлагута Анатолий Александрович, Благута Аксинья Анатольевна, Благута Ирина Анатольевна, Семенов Евгений Иванович, Халатов Артем Артемович
МПК / Мітки
МПК: F22B 27/00
