Спосіб навивання дроту для виготовлення призматичної пружини стиснення

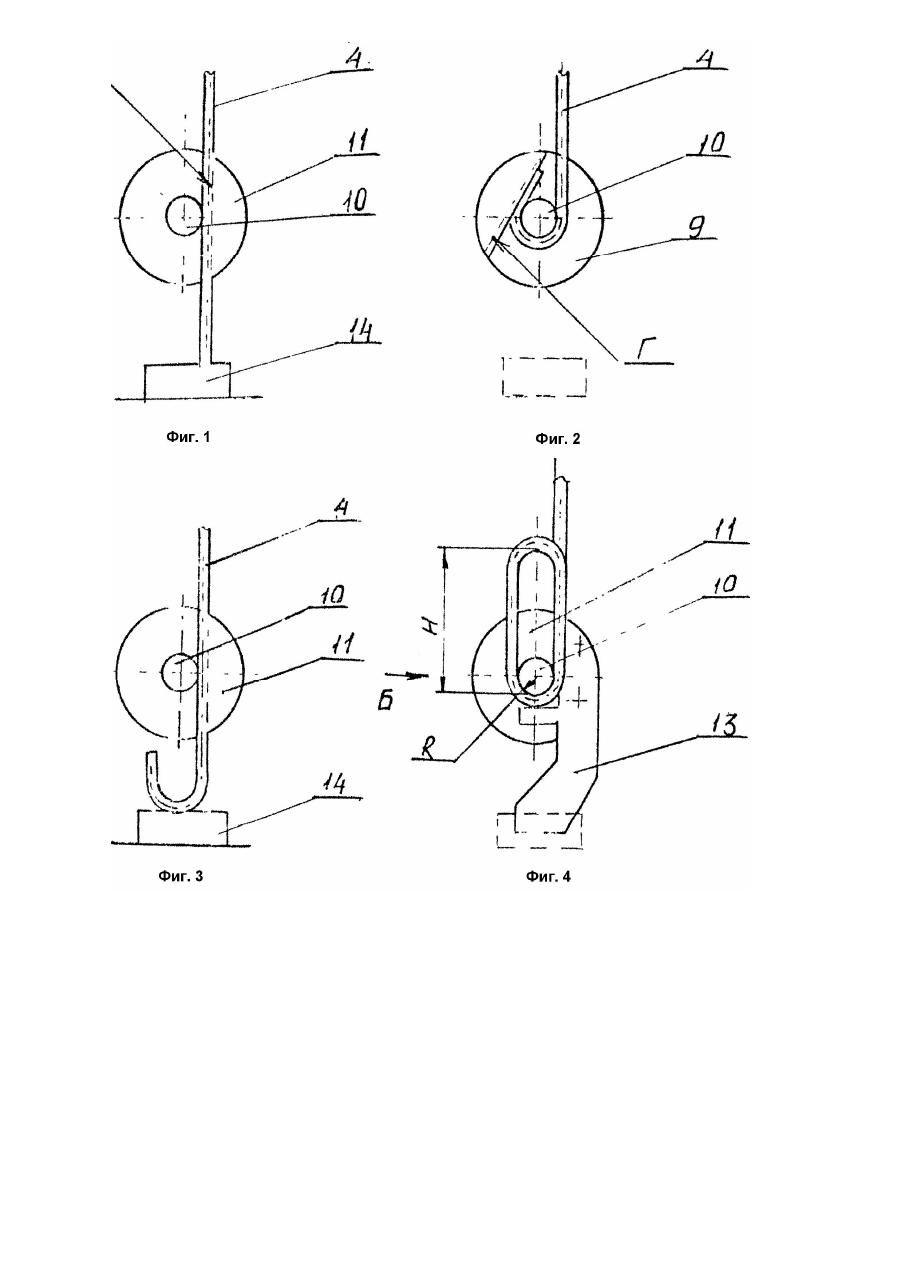

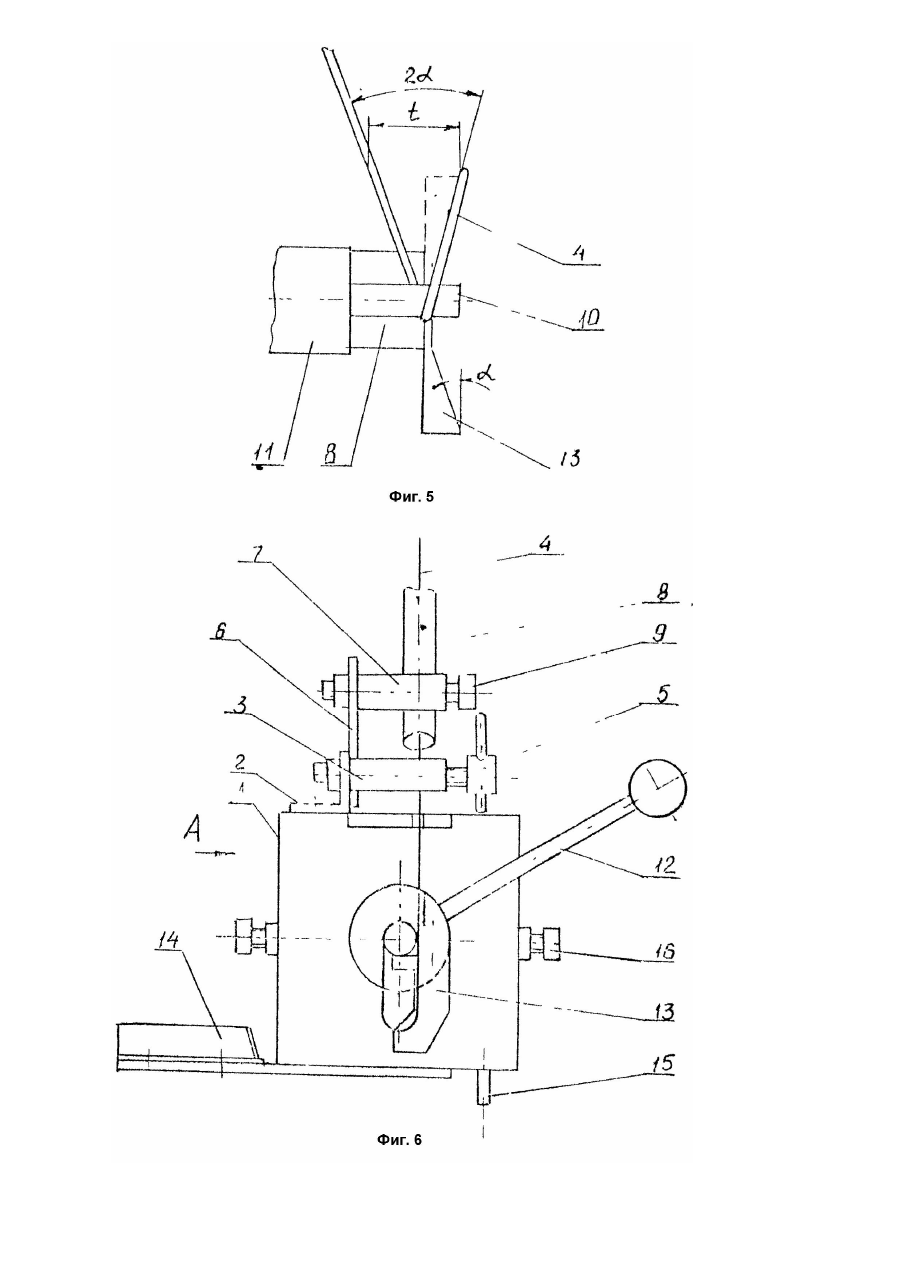

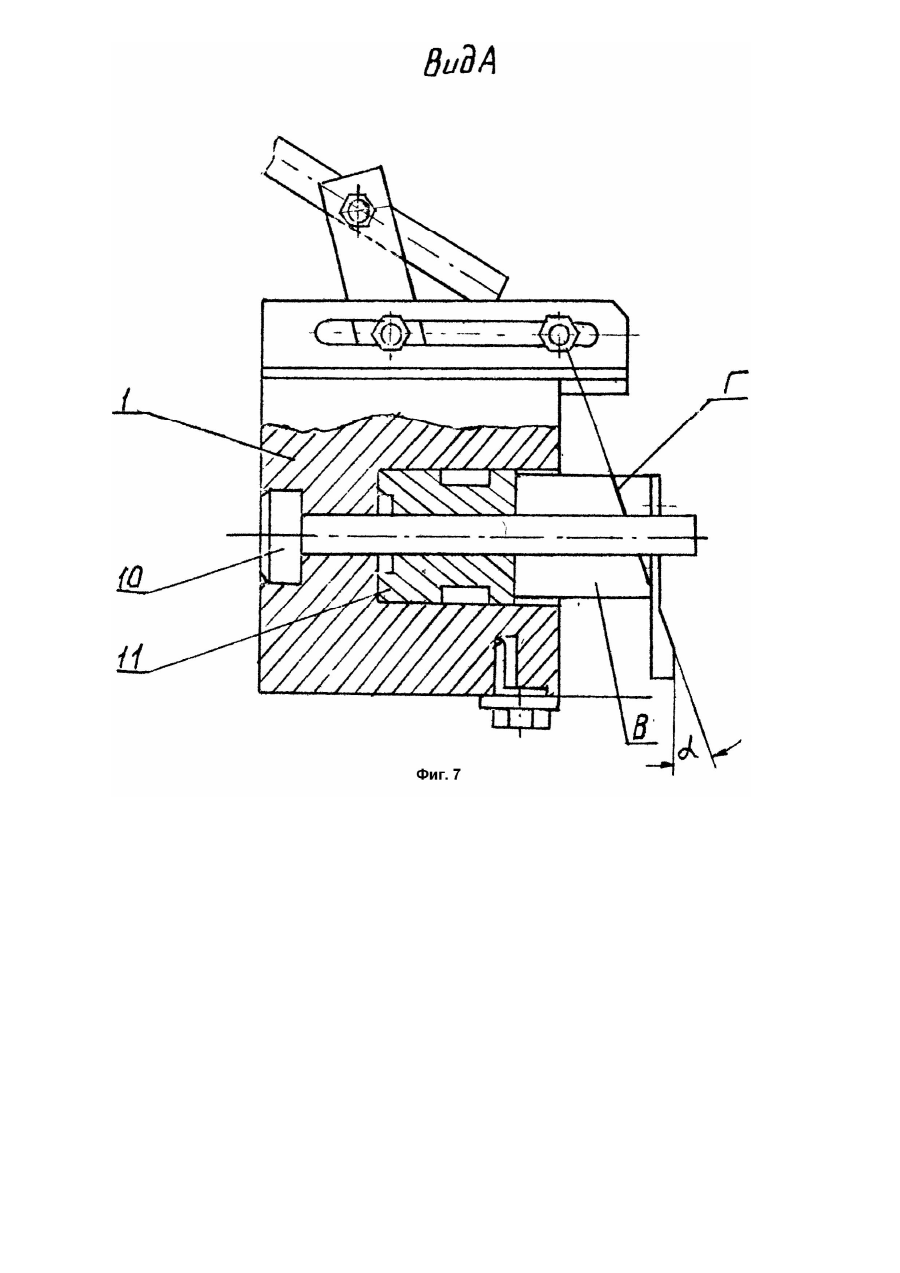

Изобретение относится к способам изготовления призматических пружин, может быть применено в машиностроении. Известен способ изготовления призматической пружины (Авт. св. СССР №1458055 A1). Способ включает перемещение проволоки, ее поэлементную гибку роликом вокруг оправки, образование шага навивки за счет относительного поворота оправки и ролика на определенный угол. Способ не позволяет получить точный фиксированный шаг пружины из-за возможного проскальзывания проволоки в момент образования шага и рассчитан на применение предварительно отрихтованной проволоки. В основу изобретения поставлена задача путем предложенного способа навивания проволоки обеспечить получение фиксированного шага, исключив возможное проскальзывание проволоки во время образования шага и ее предварительную рихтовку. Решение поставленной задачи достигают предложенным способом навивки проволоки, который заключается в ориентации и фиксации проволоки, гибке ее барабаном вокруг оправки и образовании шага смещением витка наклонной плоскостью кулачка при подаче следующего участка проволоки для гибки. На фиг.1 - 5 представлена схема получения пружины и образования шага (на фиг.1, 2 и 3 деталь условно не показана). На фиг.6 и 7 - устройство для осуществления изобретения. На корпусе 1 смонтирован уголок 2 с продольным пазом, который позволяет закрепить направляющую 3 проволоки 4 в соответствии с углом навивки винтовым зажимом 5; на планке 6 закреплен держатель 7 направляющей трубки 8 с зажимом 9; на оси-оправке 10 расположен барабан 11, имеющий выступ В с направляющей канавкой Г, с барабаном жестко соединена рукоятка 12, к торцу барабана 11 крепится кулачок 13 с наклонной под углом a плоскостью, определяющей шаг навивки; на нижней плоскости корпуса 1 установлен уголокограничитель 14 и фиксатор 15; расстояние между ограничителем 14 и оправкой 10 определяет высоту витка H; болты 16 фиксируют устройство на рабочем столе. Навивка пружины в устройстве происходит следующим образом. Проволоку 4 подают в направляющую трубу 8, затем в направляющую 3 и по направляющей канавке Г барабана 11 до упора в ограничитель 14, зафиксированный фиксатором 15 в крайнем правом положении; свободный конец проволоки рукояткой зажима 5 фиксируют в направляющей 3. Отводя ограничитель 14 в крайнее левое положение и вращая барабан 11 рукояткой 12, проволоку 4 огибают вокруг оправки 10, затем проволоку освобождают от фиксации и подают следующий участок для гибки. При этом происходит смещение витка наклонной поверхностью кулачка 13 на угол a, которое позволяет получить фиксированный шаг пружины. Навивку производят непосредственно из бухты, без предварительной рихтовки проволоки. Образец устройства изготовлен и испытан в производственных условиях.
