Пристрій для орієнтування антени у переносному пристрої зв’язку

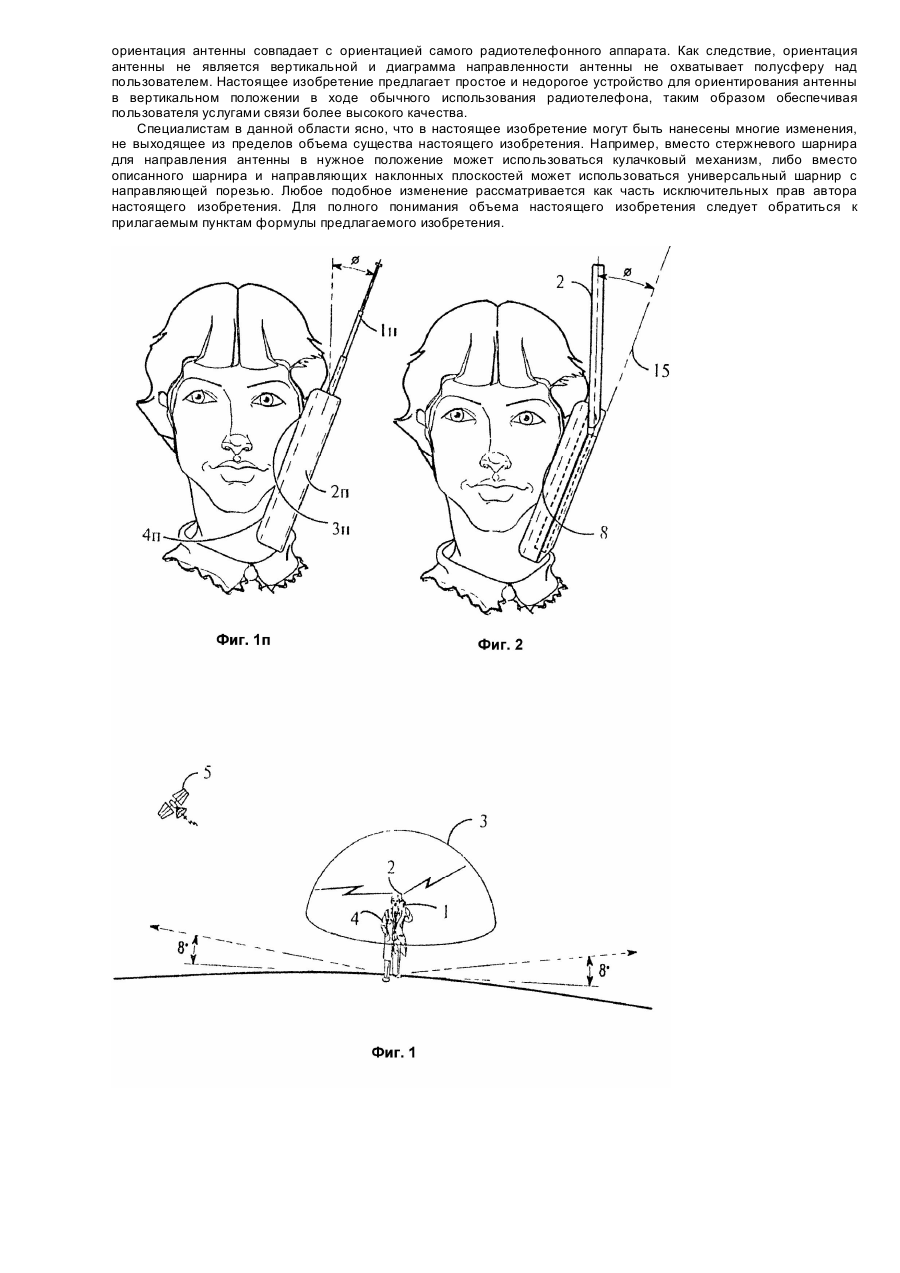

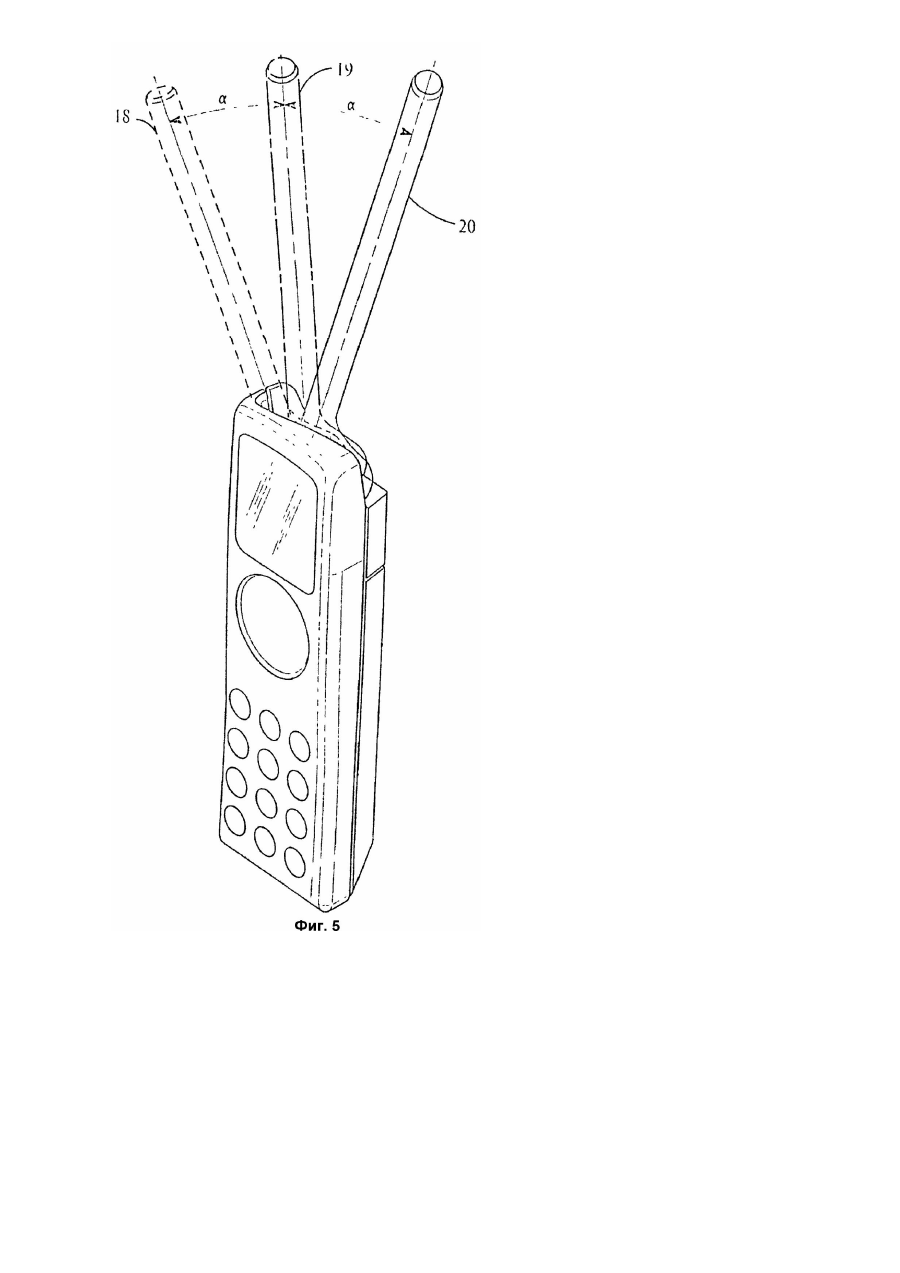

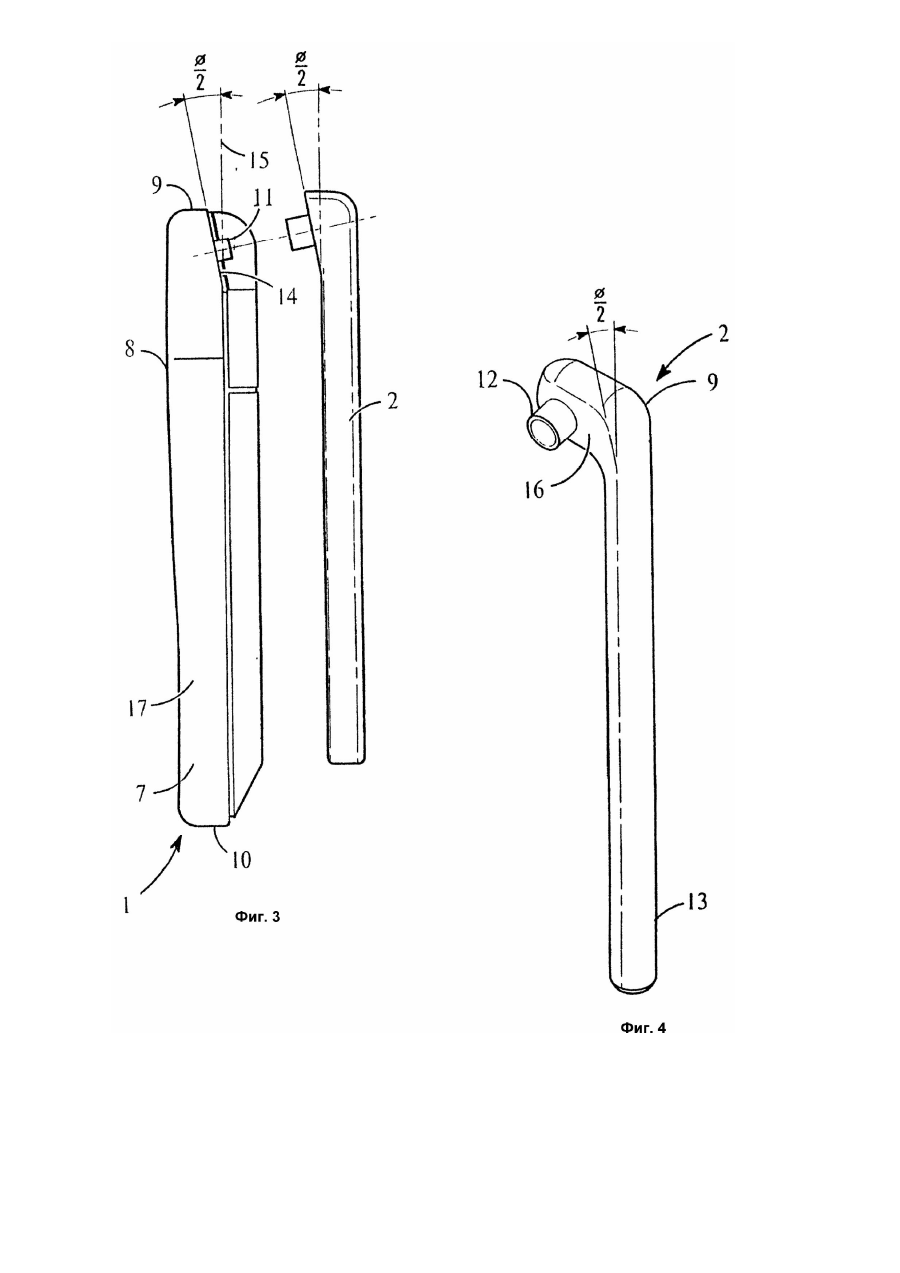

Настоящее изобретение относится к области радиотелефонной связи, и более конкретно, к устройству для ориентирования антенны, которой снабжается радиотелефонный аппарат. Известно конструкторское решение ориентирования антенны (прототип), изображенное на фиг.1п, которое обеспечивает ориентирование антенны 1п в той же плоскости, в которой располагается корпус радиотелефона 2п. Когда абонент (пользователь) подносит динамик 3п радиотелефонного аппарата 2п к уху, а микрофон 4п ко рту, антенна 1п, естественно, отклоняется на угол Æ по отношению к вертикали. (Для типового радиотелефонного аппарата угол Æ составляет около 15°). Это нежелательно, поскольку вызывает разворот диаграммы направленности антенны 1п, что может привести к тому, что радиотелефон не сможет осуществить связь со спутником, находящимся вблизи горизонта. В основу изобретения поставлена задача создания устройства ориентирования антенны, в котором новое выполнение механизма поворота позволит обеспечить ориентирование антенны в вертикальном положении в ходе эксплуатации переносного устройства связи (радиотелефона), как для пользователя-правши, так и левши. Сущность изобретения заключается в том, что устройство для ориентирования антенны, расположенное в переносном устройстве связи, представляет собой механизм поворота, соединяющий антенну с устройством связи, который выполнен с возможностью обеспечения поворота антенны по определенной траектории по меньшей мере в одно определенное положение, при котором свободный конец антенны размещен над верхней поверхностью устройства связи в положении, близком к вертикальному, когда устройство связи удерживается пользователем под углом к вертикали. При этом пользователь может быть как правшой, так и левшой. Это условие обеспечивается тем, что антенна имеет возможность непрерывного поворота по определенной траектории последовательно переходя из сложенного положения в рабочее, причем механизм поворота включает по меньшей мере один фиксатор в одном из определенных рабочих положений между сложенным и другим определенным положением. Механизм поворота имеет две сопряженные детали - штифт и гнездо, обеспечивающие сам поворот. Эти меры позволяют получить ожидаемый технический результат - вертикальное положение антенны при эксплуатации. Край антенны со стороны устройства связи изготовлен с изгибом в двух плоскостях по отношению к ее продольной оси, причем углы изгиба равны между собой и компенсируют друг друга в сложенном положении. В этом положении антенна расположена вдоль боковой поверхности устройства. Кроме того, устройство связи - это радиотелефон системы спутниковой связи, а антенна имеет диаграмму направленности полусферической формы. Устройство имеет простую конструкцию, низкую стоимость, обеспечивая пользователя услугами связи более высокого качества. На фиг.1п (прототип) показан эскиз, изображающий пользователя, держащего радиотелефонный аппарат с известным в практике решением ориентирования антенны; на фиг.2 - эскиз, изображающий диаграмму направленности для антенны, используемой с устройством для ориентирования антенны по настоящему изобретению; на фиг.2 - эскиз, изображающий пользователя, держащего радиотелефонный аппарат с устройством для ориентирования антенны по настоящему изобретению; на фиг.3 - разнесенный вид радиотелефонного аппарата с устройством для ориентирования антенны по настоящему изобретению; на фиг.4 - общий вид антенны; на фиг.5 - общий вид радиотелефонный аппарата с устройством для ориентирования антенны по настоящему изобретению. Как показано на фиг.1 портативный радиотелефонный аппарат 1 имеет антенну 2 с полусферической диаграммой направленности 3. Если абонент 4 наклонит радиотелефонный аппарат 1 и, соответственно, антенну 2, диаграмма направленности 3 уже не будет совпадать с потенциальным местоположением спутника 5 радиотелефонной системы связи. Устройство для ориентирования антенны в переносном устройстве связи 1, содержащем динамик 6 и микрофон 7, расположенные на его лицевой поверхности 8 возле верхней 9 и нижней 10 поверхностей соответственно, содержит антенну 2, соединенную своим одним концом с переносным устройством связи 1 посредством механизма поворота 11 и 12 и выполненную с возможностью поворота по определенной траектории из сложенного положения в рабочее. Отличие предложенной системы ориентирования заключается в том, что механизм поворота выполнен с возможностью обеспечения поворота антенны 2 по определенной траектории по меньшей мере в одно определенное рабочее положение, при котором свободный конец 13 антенны 2 размещен над верхней поверхностью 9 устройства связи 1 в положении, близком к вертикальному, когда динамик 6 и микрофон 7 удерживаются пользователем под углом к вертикали рядом с ухом и губами соответственно. Поверхность прикрепления 14 определяет плоскость, пересекающую плоскость 15, определяемую лицевой поверхностью 8, под углом Æ/2. На поверхности прикрепления 14 располагается штифт 11. Антенна 2 у своего ближнего (к аппарату) конца имеет коленообразный изгиб 9, с поверхностью сопряжения 16 (см. фиг.4), которая обращена к поверхности прикрепления 14 радиотелефонного аппарата 1 в собранном виде. На поверхности 16 размещено цилиндрическое гнездо 12, сопряженное со штифтом 11 в сборе. Поверхность сопряжения 16 расположена под углом Æ/2 относительно продольной оси антенны 2. В сложенном состоянии дальний (относительно аппарата) конец 13 антенны 2 обращен в сторону нижней поверхности 10 радиотелефонного аппарата 1, и антенна 2 располагается вдоль его боковой поверхности 17. Антенна 2 в этом положении располагается параллельно плоскости 15, поскольку поверхность прикрепления 14 образует нисходящий угол в Æ/2 по отношению к указанной плоскости 15. Одновременно поверхность сопряжения 16 антенны 2 образует восходящий угол в Æ/2 по отношению к указанной плоскости. Как результат, указанные два угла взаимоприводятся, когда антенна 2 находится в сложенном положении вдоль поверхности 17. Антенна 2 шарнирно поворачивается вокруг штифта 11. В рабочем положении дальний конец 13 антенны 2 находится над верхней поверхностью 9 радиотелефонного аппарата 1. Дополнительное усовершенствование предусматривает три фиксированных положения 18, 19 и 20 антенны в рабочем состоянии, как показано на фиг.4. Положение 19 соответствует провороту антенны на 180° из сложенного состояния, тогда как положение 18 соответствует провороту на 180+a°, а положение 20 соответствует повороту на 180-a°. Положение 18 антенны 2 предназначено для пользователя-правши, и угол a компенсирует угол, на который радиотелефонный аппарат отклоняется назад при его использовании абонентом-правшой. В то же время положение 20 компенсирует угол наклона, который аппарат обычно имеет в руке абонента-левши. В спутниковых системах радиотелефонной связи крайне важно, чтобы диаграмма направленности антенны охватывала полусферу над пользователем для обеспечения оптимального функционирования радиотелефона. Обычно пользователь держит радиотелефонный аппарат таким образом, что верхняя часть аппарата направлена в сторону от верхней части его головы к ее задней части. В известных в практике конструкциях крепления антенн ориентация антенны совпадает с ориентацией самого радиотелефонного аппарата. Как следствие, ориентация антенны не является вертикальной и диаграмма направленности антенны не охватывает полусферу над пользователем. Настоящее изобретение предлагает простое и недорогое устройство для ориентирования антенны в вертикальном положении в ходе обычного использования радиотелефона, таким образом обеспечивая пользователя услугами связи более высокого качества. Специалистам в данной области ясно, что в настоящее изобретение могут быть нанесены многие изменения, не выходящее из пределов объема существа настоящего изобретения. Например, вместо стержневого шарнира для направления антенны в нужное положение может использоваться кулачковый механизм, либо вместо описанного шарнира и направляющих наклонных плоскостей может использоваться универсальный шарнир с направляющей порезью. Любое подобное изменение рассматривается как часть исключительных прав автора настоящего изобретения. Для полного понимания объема настоящего изобретения следует обратиться к прилагаемым пунктам формулы предлагаемого изобретения.
