Розпушувач

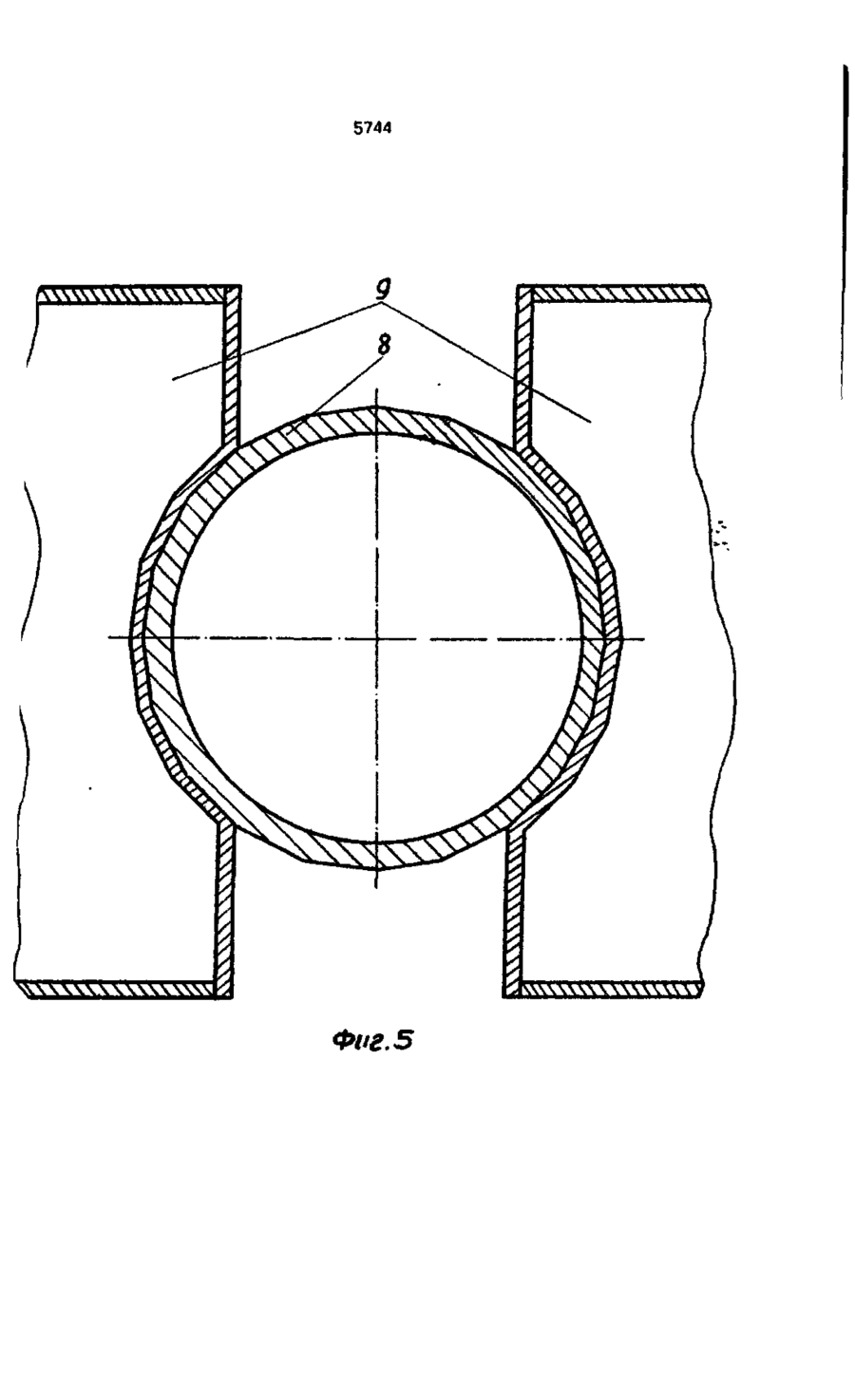

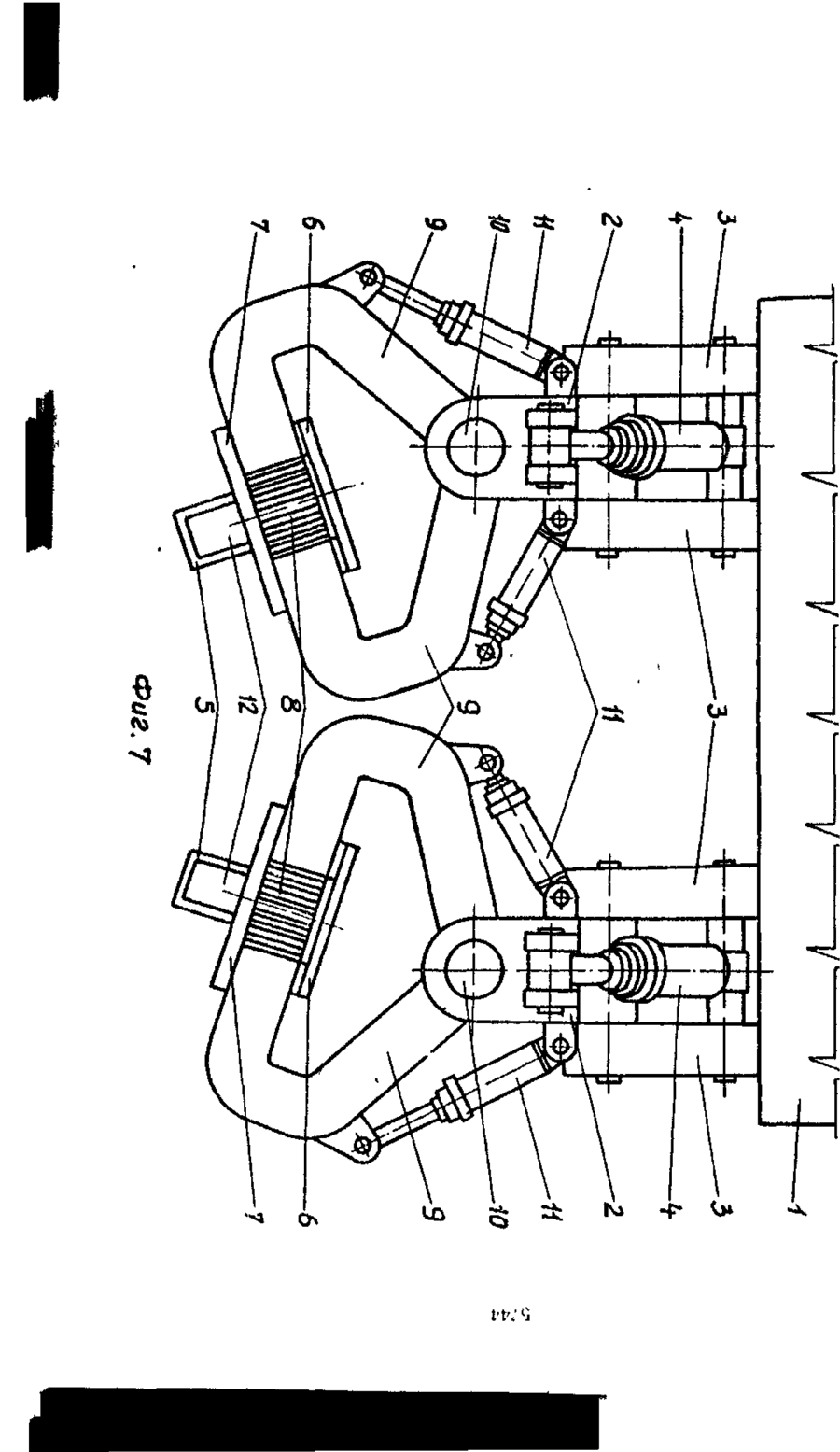

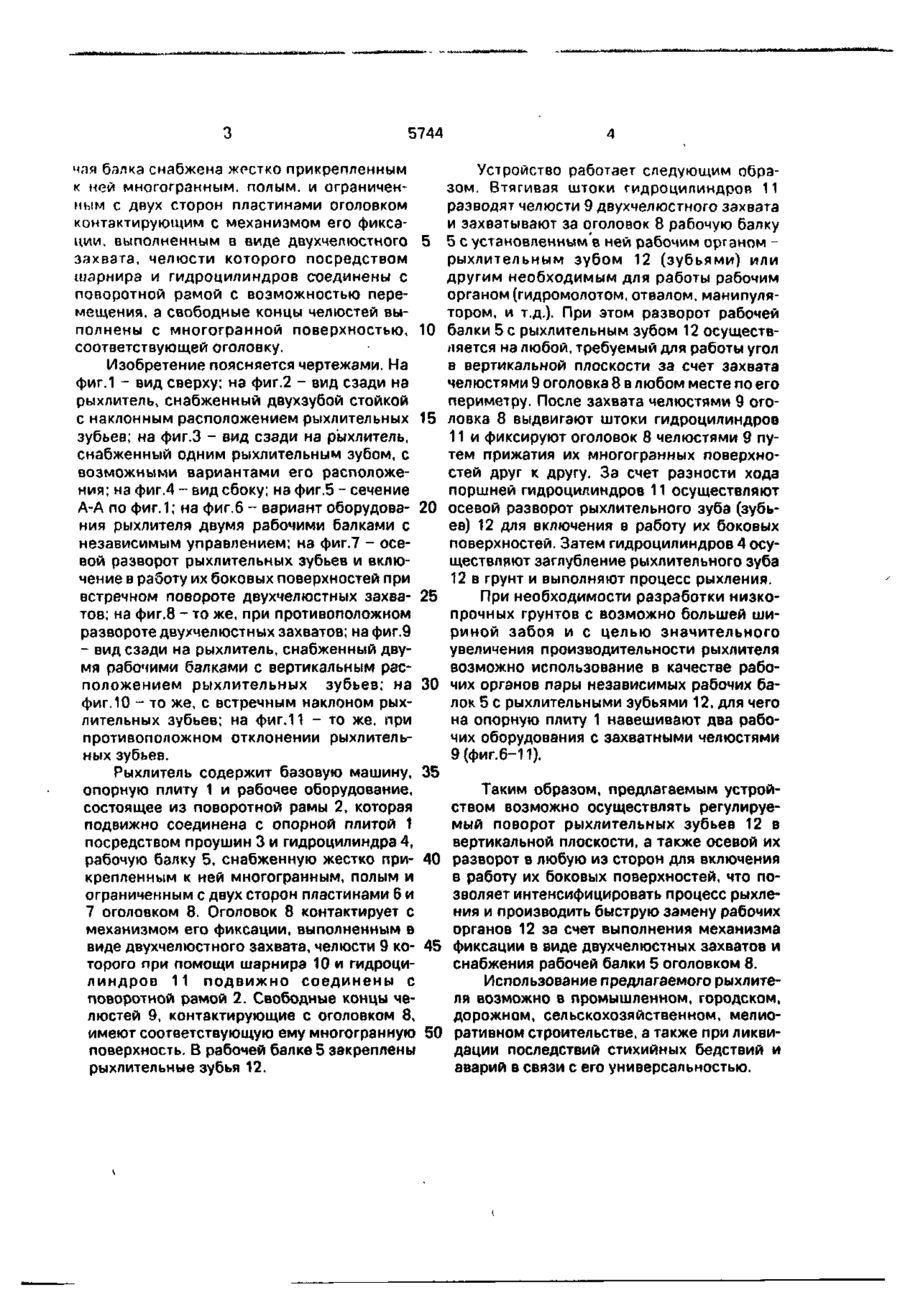

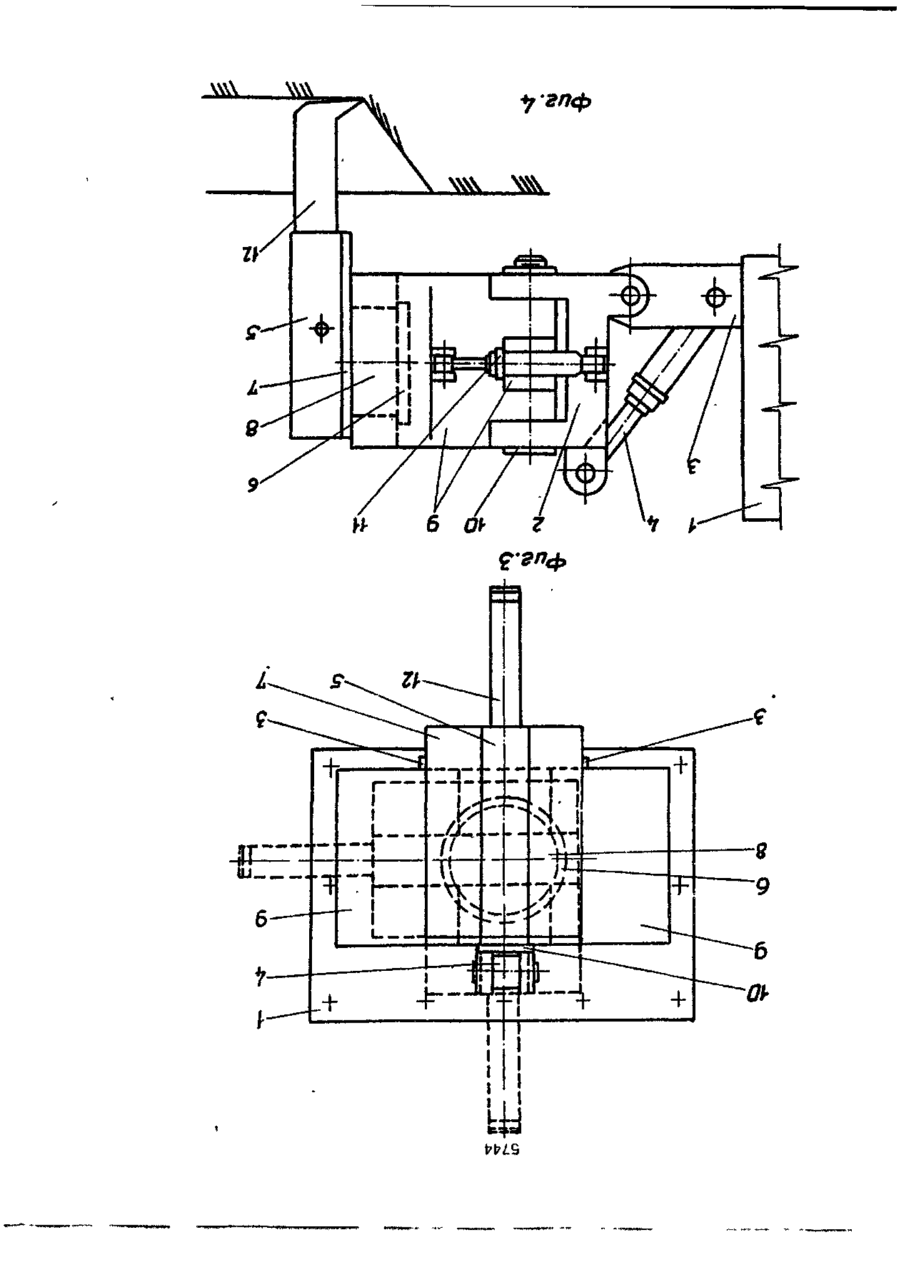

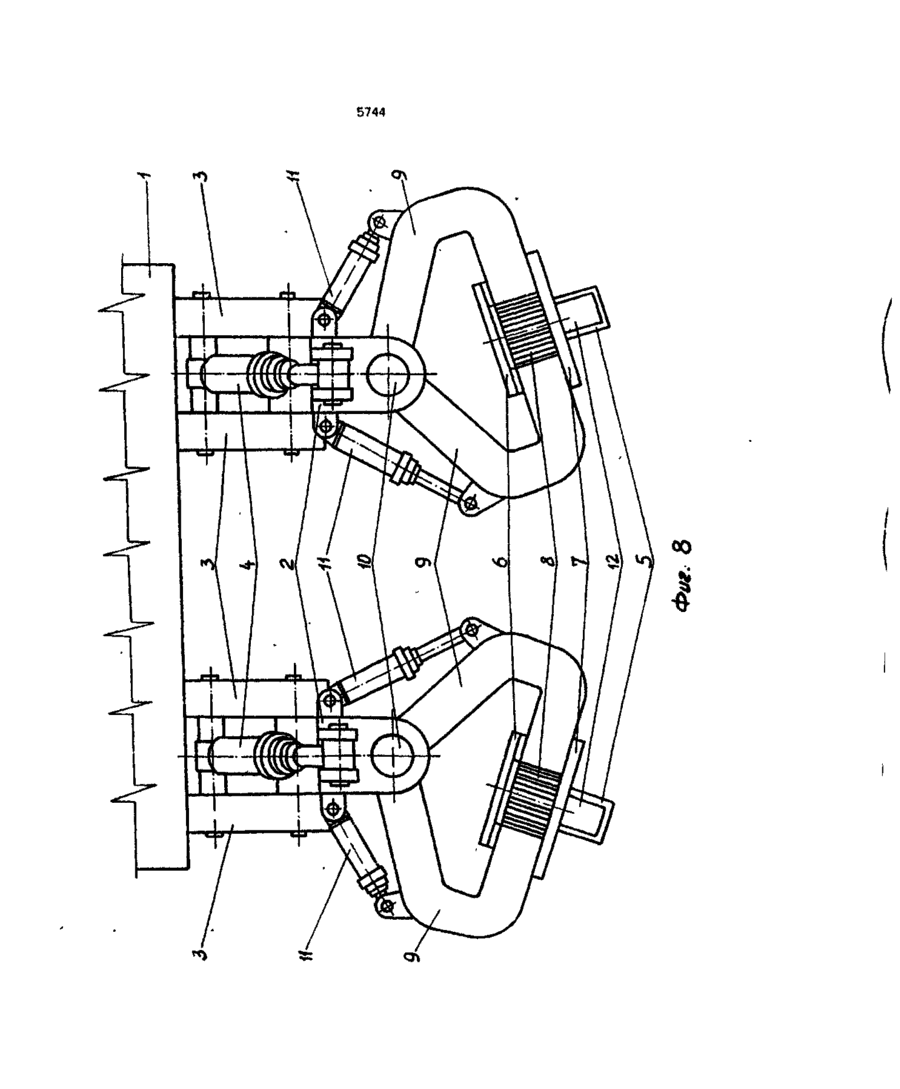

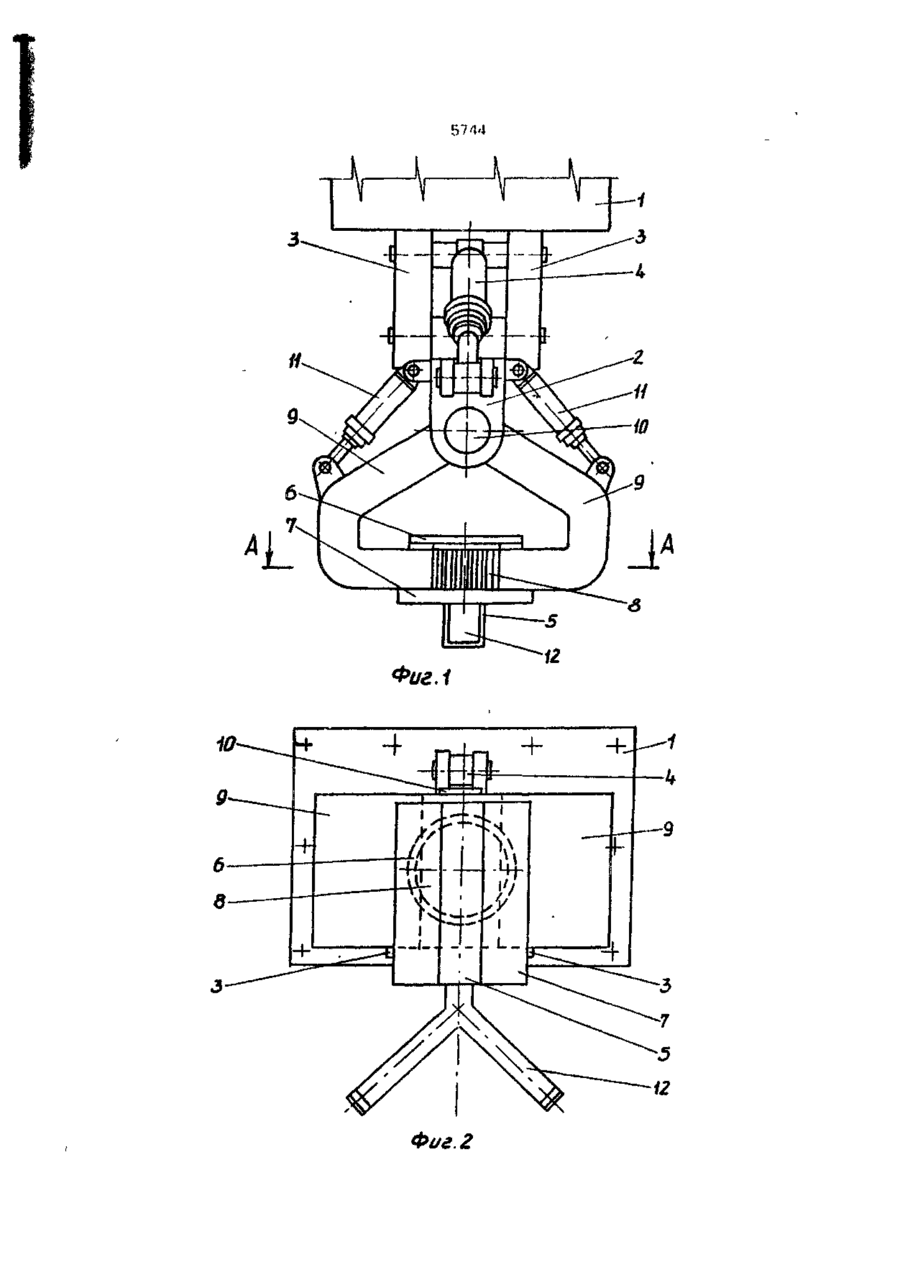

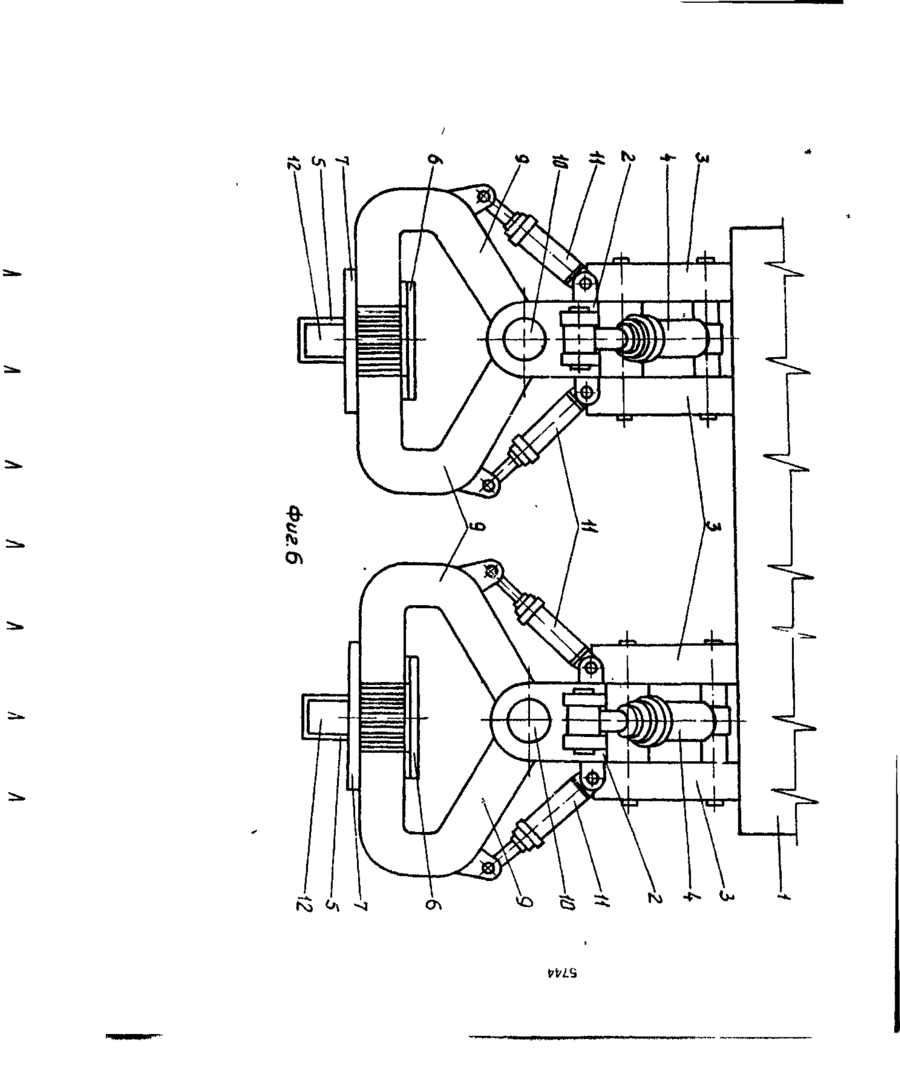

Рыхлитель, включающий базовую машину с опорной плитой, соединенное с ней гидроцилиндром рабочее оборудование с поворотной рамой, рабочей балкой и механизмом ее фиксации, гидроцилиндры, о т л и ч а ю щ и й с я тем, что рабочая балка снабжена жестко прикрепленным к ней многогранным, полым и ограниченным с двух сторон пластинами оголовком, контактирующим с механизмом его фиксации, выполненным в виде двухчелюстного захвата, челюсти которого посредством шарнира и гидроцилиндров соединены с поворотной рамой с возможностью перемещения, а свободные концы челюстей выполнены с многогранной поверхностью, соответствующей оголовку. Изобретение относится к землеройным машинам, а именно к рыхлителям для образования в мерзлых грунтах и трещиноватых горных породах сложных профилей, например: траншей, котлованов. Недостатком прототипа является сложность и трудоемкость монтажа и демонтажа рабочих органов и недостаточно интенсивный процесс рыхления из-за невозможности включения в работу боковых поверхностей рыхлительных зубьев. В основу изобретения поставлена задача усовершенствования рыхлителя за счет снабжения рабочей балки оголовком, а также путем изменения конструкции захвата, что обеспечивает интенсификацию процесса рыхления, удобство монтажа и демонтажа рабочих органов. Известны рыхлители [1], включающие базовый тягач, несущую раму с поперечной балкой, несколько зубьев, смонтированных на балке и привод управления. Недостатком таких рыхлителей является недостаточно интенсивный процесс рыхления разрабатываемых грунтов сложных профилей, а также сложность и трудоемкость монтажа и демонтажа рабочих органов. Известен рыхлитель, включающий базовую машину с опорной плитой, соединенное с ней гидроцилиндром рабочее оборудование с поворотной рамой, рабочей балкой и механизмом ее фиксации, гидроцилиндры [2]. Поставленная задача достигается тем, что в рыхлителе, включающем базовую машину с опорной плитой, соединенное с ней гидроцилиндром рабочее оборудование с поворотной рамой, рабочей балкой и механизмом ее фиксации, гидроцилиндры, рабо СП о 5744 чия балка снабжена жестко прикрепленным Устройство работает следующим обрак ней многогранным, полым, и ограничензом. Втягивая штоки гидроцилиндров 11 ным с двух сторон пластинами оголовком разводят челюсти 9 двухчелюстного захвата контактирующим с механизмом его фиксаи захватывают за оголовок 8 рабочую балку ции, выполненным в виде двухчелюстного 5 5 с установленным в ней рабочим органом захвата, челюсти которого посредством рыхлительным зубом 12 (зубьями) или шарнира и гидроцилиндров соединены с другим необходимым для работы рабочим поворотной рамой с возможностью переорганом (гидромолотом, отвалом, манипулямещения, а свободные концы челюстей вытором, и т.д.). При этом разворот рабочей полнены с многогранной поверхностью, 10 балки 5 с рыхлительным зубом 12 осуществсоответствующей оголовку. ляется на любой, требуемый для работы угол в вертикальной плоскости за счет захвата Изобретение поясняется чертежами. На челюстями 9 оголовка 8 в любом месте по его фиг.1 - вид сверху; на фиг.2 - вид сзади на периметру. После захвата челюстями 9 огорыхлитель, снабженный двухзубой стойкой с наклонным расположением рыхлительных 15 ловка 8 выдвигают штоки гидроцилиндров зубьев; на фиг.З - вид сзади на рыхлитель, 11 и фиксируют оголовок 8 челюстями 9 пуснабженный одним рыхлительным зубом, с тем прижатия их многогранных поверхновозможными вариантами его расположестей друг к другу. За счет разности хода ния; на фиг.4 - вид сбоку; на фиг.5 - сечение поршней гидроцилиндров 11 осуществляют А-А по фиг.1; на фиг.б - вариант оборудова- 20 осевой разворот рыхлительного зуба (зубьния рыхлителя двумя рабочими балками с ев) 12 для включения в работу их боковых независимым управлением; на фиг.7 - осеповерхностей. Затем гидроцилиндров 4 осувой разворот рыхлительных зубьев и вклюществляют заглубление рыхлительного зуба чение в работу их боковых поверхностей при 12 в грунт и выполняют процесс рыхления. встречном повороте двухчелюстных захва- 25 При необходимости разработки низкотов; на фиг.8 - то же, при противоположном прочных грунтов с возможно большей ширазвороте двухчелюстных захватов; на фиг.9 риной забоя и с целью значительного - вид сзади на рыхлитель, снабженный двуувеличения производительности рыхлителя мя рабочими балками с вертикальным расвозможно использование в качестве рабоположением рыхлительных зубьев; на 30 чих органов пары независимых рабочих бафиг. 10 - то же, с встречным наклоном рыхлок 5 с рыхлительными зубьями 12, для чего лительных зубьев; на фиг.11 - то же, при на опорную плиту 1 навешивают два рабопротивоположном отклонении рыхлительчих оборудования с захватными челюстями ных зубьев. 9(фиг.6-11). Рыхлитель содержит базовую машину, 35 Таким образом, предлагаемым устройопорную плиту 1 и рабочее оборудование, ством возможно осуществлять регулируесостоящее из поворотной рамы 2, которая мый поворот рыхлительных зубьев 12 в подвижно соединена с опорной плитой 1 вертикальной плоскости, а также осевой их посредством проушин 3 и гидроцилиндра 4, рабочую балку 5, снабженную жестко при- 40 разворот в любую из сторон для включения в работу их боковых поверхностей, что покрепленным к ней многогранным, полым и зволяет интенсифицировать процесс рыхлеограниченным с двух сторон пластинами б и ния и производить быструю замену рабочих 7 оголовком 8. Оголовок 8 контактирует с органов 12 за счет выполнения механизма механизмом его фиксации, выполненным в виде двухчелюстного захвата, челюсти 9 ко- 45 фиксации в виде двухчелюстных захватов и снабжения рабочей балки 5 оголовком 8. торого при помощи шарнира 10 и гидроциИспользование предлагаемого рыхлителиндров 11 подвижно соединены с ля возможно в промышленном, городском, поворотной рамой 2. Свободные концы чедорожном, сельскохозяйственном, мелиолюстей 9, контактирующие с оголовком 8, имеют соответствующую ему многогранную 50 ративном строительстве, а также при ликвидации последствий стихийных бедствий и поверхность. В рабочей балке 5 закреплены аварий в связи с его универсальностью. рыхлительные зубья 12. 5744 6 Фиг.і Фаг. 2 гпф 5744 • vsxxxxx xxxxxxx \\\\\\\\ J \\\\\\\v vWWWWWWWW Фиг.5 tN> С: • it*; 5744 00 I I \Л 52 • # 5744 I Упорядник Л.Хмара Замовлення 622 Техред М.Моргентал Коректор Н. Король Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
