Швидкорознімне з’єднання

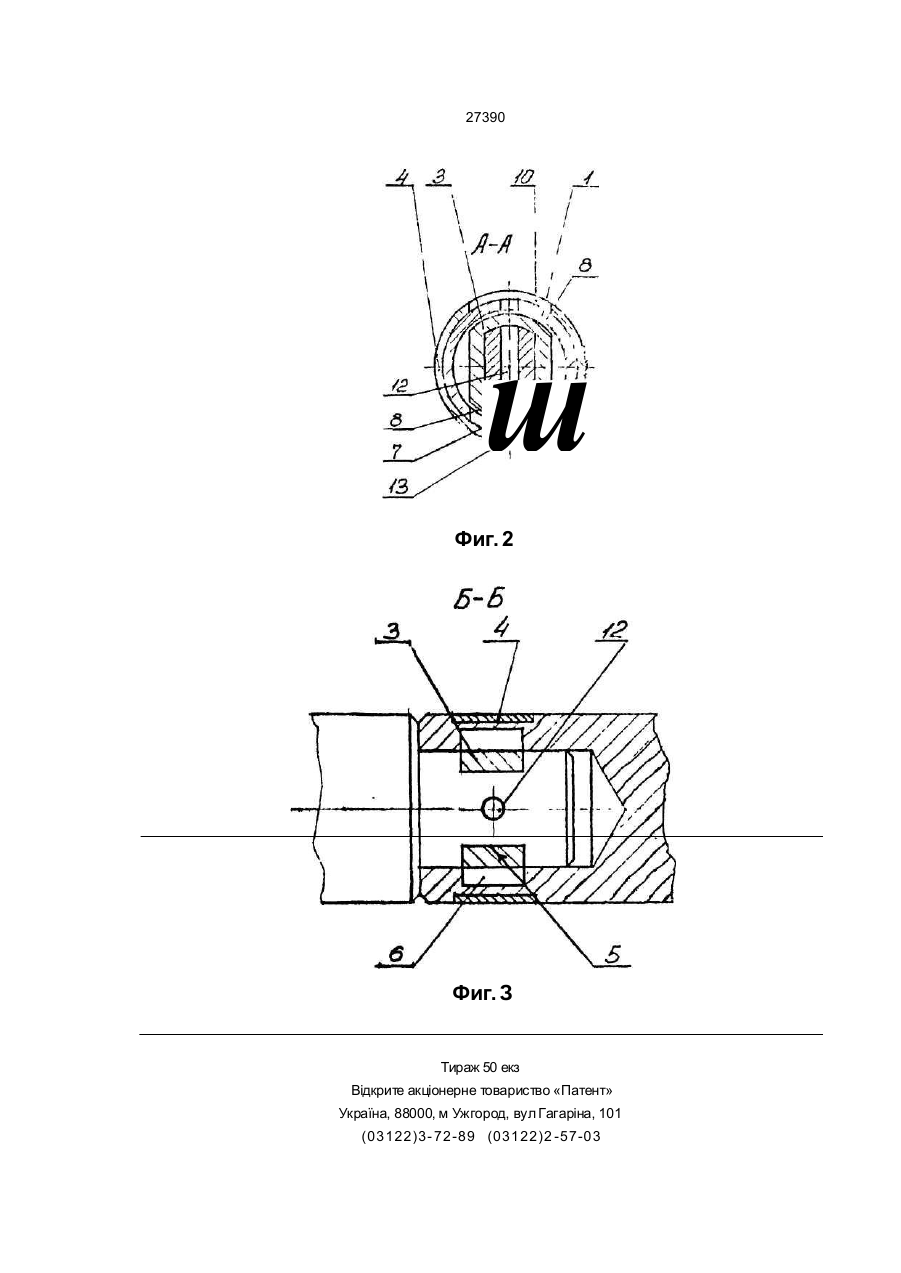

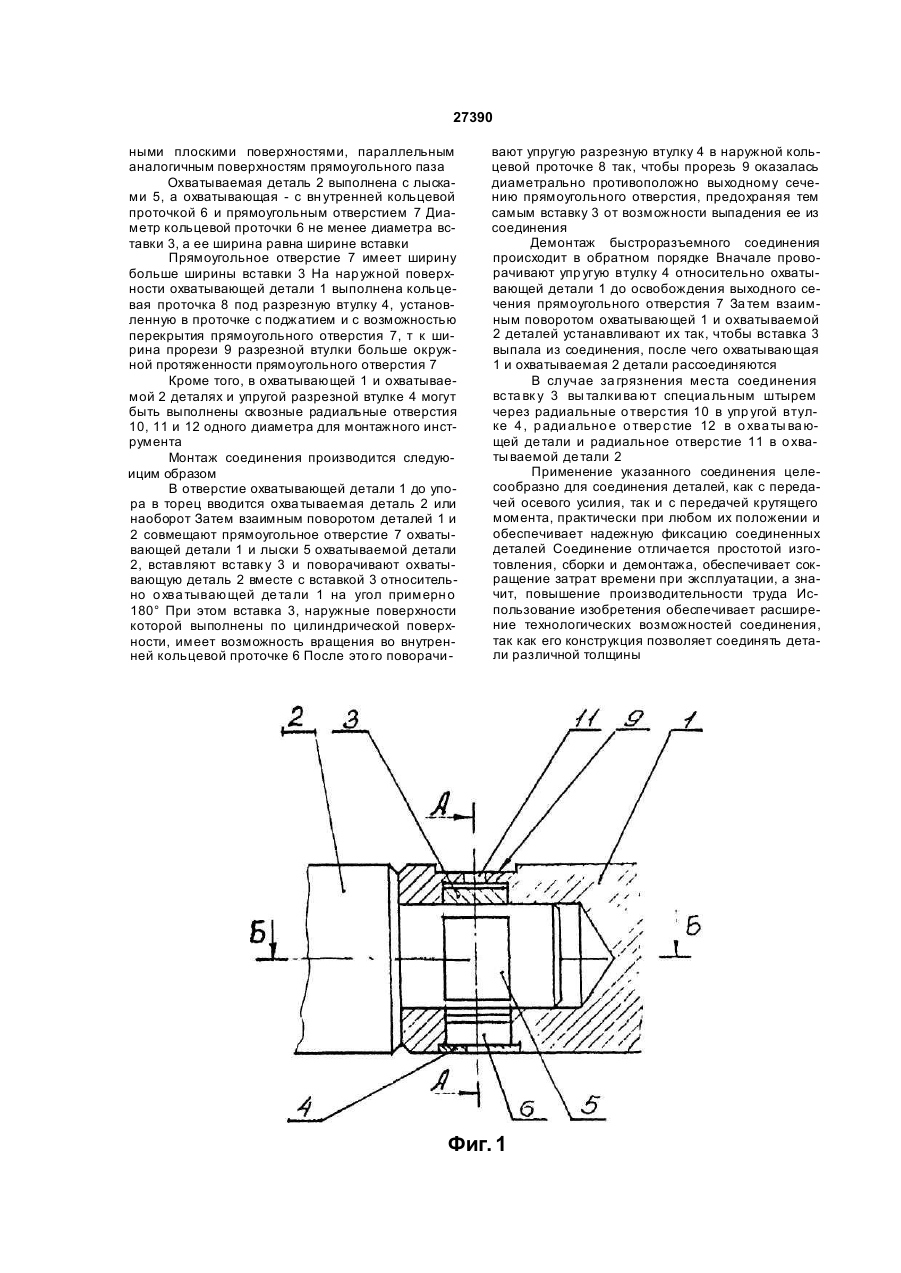

Быстроразъемное соединение, содержащее ох ватываемую деталь с лысками, установленную на лысках вставку с внутренним прямоугольным пазом и наружной цилиндрической поверхностью, и охва тывающую деталь с наружной кольцевой проточкой под упругий фиксирующий элемент, отличающееся тем, что охватывающая деталь выполнена с прямоугольным отверстием, ширина которого больше ширины вставки, и внутренней кольцевой проточкой, диаметр которой не менее диаметра вставки, а ширина равна ширине вставки, при этом фиксирующий элемент выполнен в виде разрезной втулки и установлен в наружной кольцевой проточке с возможностью охвата прямоугольного отверстия, а цилиндрическая поверхность вставки ограничена двумя диаметрально противоположными плоскими поверхностями, параллельными аналогичным поверхностям прямоугольного паза Изобретение относится к машиностроению, а именно к соединениям штанг и тр уб, и может быть использовано во всех отраслях народного хозяйства Известно соединение охватывающей и охватываемой деталей и средство фиксации деталей между собой в виде стопорной планки, размещенной в ответном пазу охватываемой детали, и крепежных элементов для предотвращения проворота планки относительно охватывающей детали в угловом и осевом направлениях [1] Недостатком этого соединения является конструктивная сложность, что требует значительных тр удозатрат и времени при монтаже и демонтаже Известно также быстроразъемное соединение, содержащее охватывающую деталь с лысками, установленную на лысках вставк у с вн утренним прямоугольным пазом и наружной цилиндрической поверхностью, и охватывающую де таль с наружной кольцевой проточкой под упругий фиксирующий элемент [2] Недостатком известного соединения является сложность сборки и обслуживания особенно в условиях загрязненных мест, в частности, на буровых установках Задачей изобретения является создание быстроразъемного соединения, конструктивное выполнение элементов которого и связи между ними должны упростить монтаж и техобслуживание устройства Для этого в быстроразъемном соединении, включающем охватываемую деталь с лысками, установленную на лысках вставку с вн утренним прямоугольным пазом и наружной цилиндрической поверхностью, и о хватывающую деталь с наружной кольцевой проточкой под упругий фиксирующий элемент, согласно изобретению, охватывающая деталь выполнена с прямоугольным отверстием, ширина которого больше ширины вставки, и внутренней кольцевой проточкой, диаметр которой не менее диаметра вставки, а ширина равна ширине вставки, при этом фиксирующий элемент выполнен в виде разрезной втулки и установлен в наружной кольцевой проточке с возможностью охвата прямоугольного отверстия, а цилиндрическая поверхность вставки ограничена двумя диаметрально противоположными плоскими поверхностями, параллельными аналогичным поверхностям прямоугольного паза На фиг 1 изображено быстроразъемное соединение, продольный разрез, на фиг 2 - сечен ие А-А н а фи г 1 , н а фи г 3 - сечен ие Б-Б на фиг 1 Быстроразъемное соединение содержит охва ты ва ющую 1 и о хватываем ую 2 де тали и средство фиксации деталей меду собой, выполненное в виде пары не связанных между собой элементов, вста вки 3 и разрезной втулки 4 Вставка 3 выполнена с внутренним прямоугольным пазом и наружной цилиндрической поверхностью, ограниченной двумя диаметрально противополож О со см < 27390 ными плоскими поверхностями, параллельным аналогичным поверхностям прямоугольного паза Охватываемая деталь 2 выполнена с лысками 5, а охватывающая - с вн утренней кольцевой проточкой 6 и прямоугольным отверстием 7 Диаметр кольцевой проточки 6 не менее диаметра вставки 3, а ее ширина равна ширине вставки Прямоугольное отверстие 7 имеет ширину больше ширины вставки 3 На нар ужной поверхности охватывающей детали 1 выполнена кольцевая проточка 8 под разрезную втулку 4, установленную в проточке с поджатием и с возможностью перекрытия прямоугольного отверстия 7, т к ширина прорези 9 разрезной втулки больше окружной протяженности прямоугольного отверстия 7 Кроме того, в охватывающей 1 и охватываемой 2 деталях и упругой разрезной втулке 4 могут быть выполнены сквозные радиальные отверстия 10, 11 и 12 одного диаметра для монтажного инструмента Монтаж соединения производится следуюицим образом В отверстие охватывающей детали 1 до упора в торец вводится охва тываемая деталь 2 или наоборот Затем взаимным поворотом деталей 1 и 2 совмещают прямоугольное отверстие 7 охватывающей детали 1 и лыски 5 охватываемой детали 2, вставляют вставк у 3 и поворачивают охватывающую деталь 2 вместе с вставкой 3 относительно о хва тывающей де та ли 1 на угол примерн о 180° При этом вставка 3, наружные поверхности которой выполнены по цилиндрической поверхности, имеет возможность вращения во внутренней кольцевой проточке 6 После это го поворачи вают упругую разрезную втулку 4 в наружной кольцевой проточке 8 так, чтобы прорезь 9 оказалась диаметрально противоположно выходному сечению прямоугольного отверстия, предохраняя тем самым вставку 3 от возможности выпадения ее из соединения Демонтаж быстроразъемного соединения происходит в обратном порядке Вначале проворачивают упр угую втулку 4 относительно охватывающей детали 1 до освобождения выходного сечения прямоугольного отверстия 7 За тем взаимным поворотом охватывающей 1 и охватываемой 2 деталей устанавливают их так, чтобы вставка 3 выпала из соединения, после чего охватывающая 1 и охватываемая 2 детали рассоединяются В случае за грязнения места соединения вста вк у 3 вы талки ва ют специальным штырем через радиальные о тверстия 10 в упр угой втулке 4 , р ади ально е о твер стие 12 в о хва ты ва ющей де тали и радиальное отверстие 11 в о хваты ваемой де тали 2 Применение указанного соединения целесообразно для соединения деталей, как с передачей осевого усилия, так и с передачей крутящего момента, практически при любом их положении и обеспечивает надежную фиксацию соединенных деталей Соединение отличается простотой изготовления, сборки и демонтажа, обеспечивает сокращение затрат времени при эксплуатации, а значит, повышение производительности труда Использование изобретения обеспечивает расширение технологических возможностей соединения, так как его конструкция позволяет соединять детали различной толщины Фиг. 1 27390 ш Фиг. 2 Фиг. З Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3- 72-89 (03122)2 -57-03
