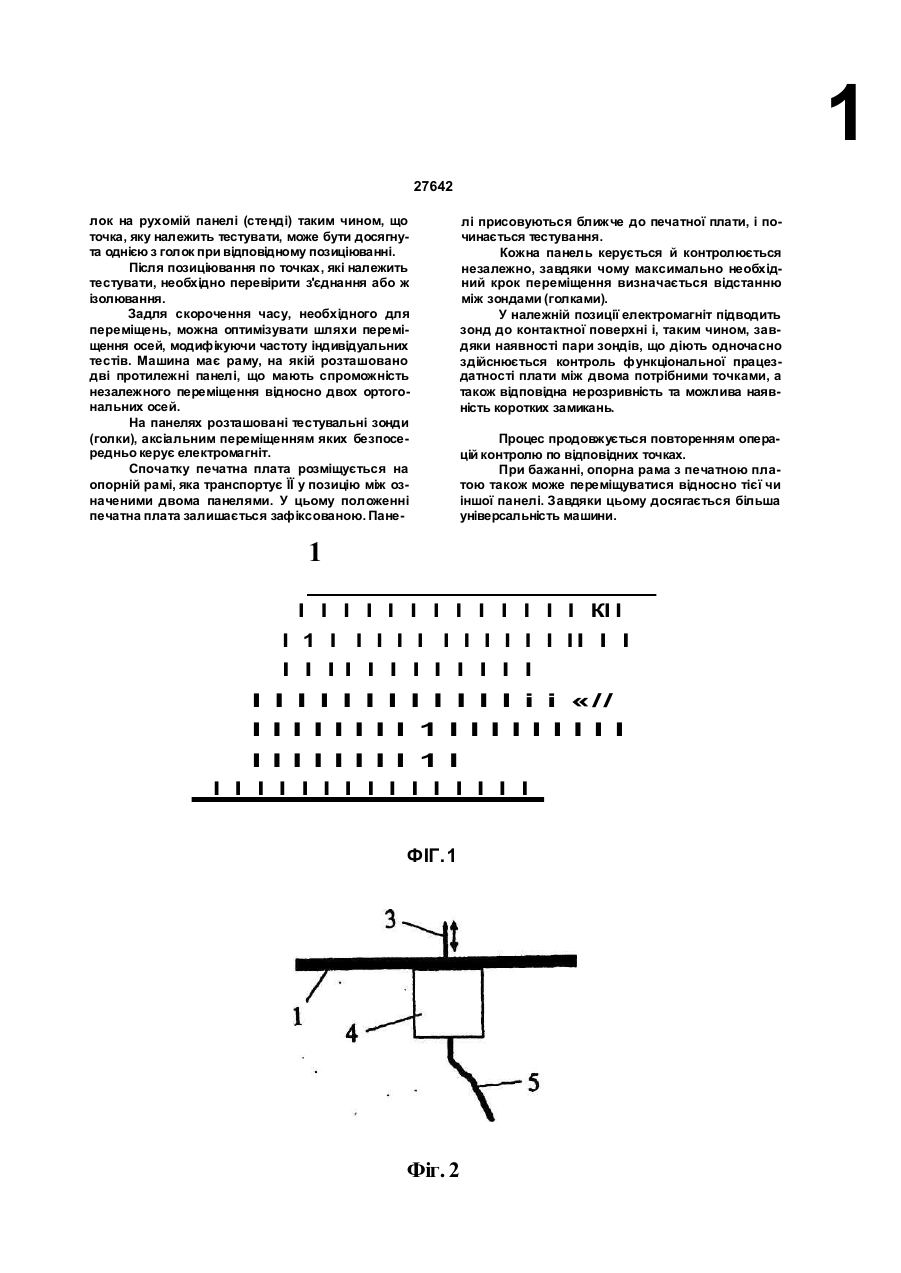

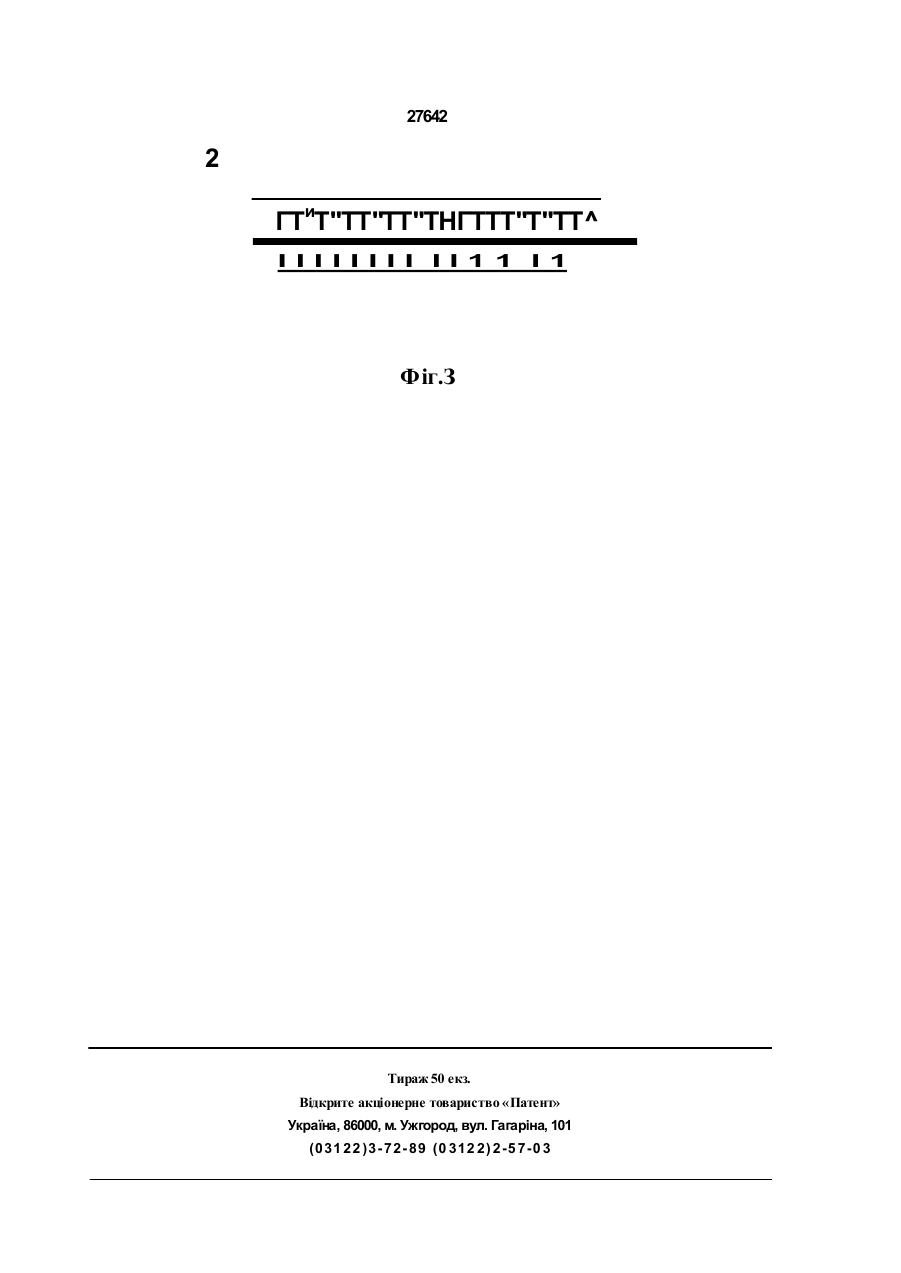

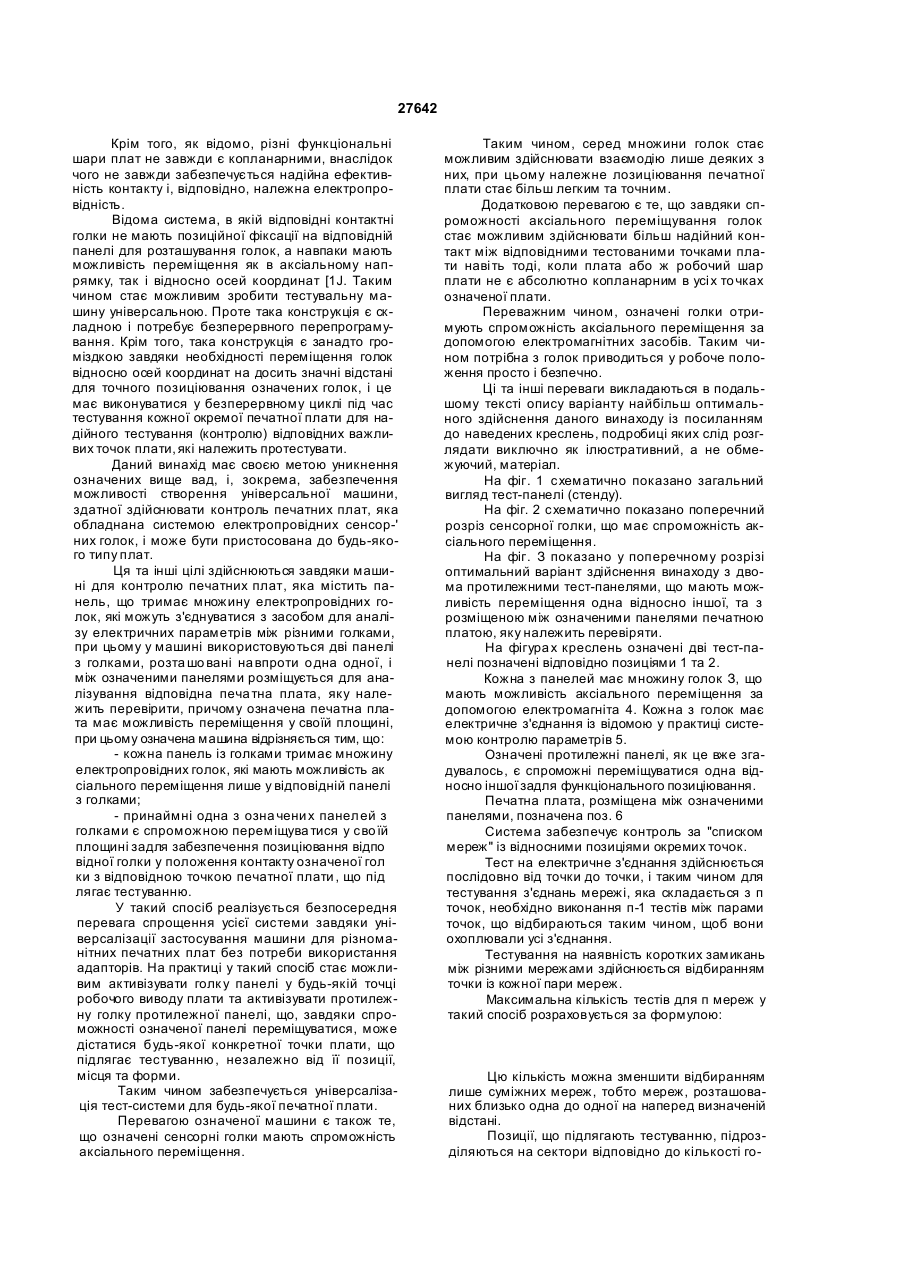

Спосіб контролю печатних плат з протилежних боків та машина для його здійснення

1. Спосіб контролю печа тни х плат з про ти лежних боків, в якому печатну плату, що підлягає перевірці, розміщують між панелями з голками, і здійснюють тестування між двома точками печат ної плати контактуванням з одного боку плати з голкою однієї панелі, а з іншого боку плати - гол кою протилежної панелі, який відрізняється тим, що вказане тестування проводять після здійснен ня відпові дного позиціювання одні єї панелі від носно іншої та /або обо х панелей відносно озна ченої печатної плати. 2. Спосіб за п.1 , який відрізняється тим, що перевірку здійснюють за мережевим переліком із відносними позиціями окремих точок. 3. Спосіб за пп.1 або 2 , який відрізняється тим , що перевірк у печа тно ї пла ти здійснюють послі довно ві д о днієї то чки до ін шо ї у такий чин , що для перевірки з'єднань мережі означеної печат ної $ лати, що містить в собі "п" точок, використо вують "п-Г тестів між парами точок. 4. Спосіб за будь-яким з пп.1-3, який відрізняєть ся тим, що для перевірки наявності короткого за микання між різними мережами вибирають точки із кожної пари мереж. 5. Ма шина для здій снення контролю печа тни х плат з проти лежних боків, яка включа є до свого складу дві пане лі з го лками, які роз та шо вані навпроти одна одно ї і між якими розміщується для аналізу відповідна 'печатна плата, яку нале жить перевіряти, де на кожній з панелей роз та шовано множину електропровідни х голок, спро можних аксіально переміщуватися у відповідній панелі і з'єднуваних з їх протилежного кінця із за собом для аналіз у електри чни х параметрів між однією та ін шою голками, яка відрізняється тим, що, щонайменше, одна з означених панелей сп роможна переміщуватися у своїй площині вздовж обох ор тогональни х о сей задля забезпечення точного позиціювання відповідної голки відносно відповідної точки печатної плати, що підлягає пе ревірці. CM о (О ем Цей вина хід має відно шення до ма шини « для здійснення контролю печатних плат із протилежних боків. Цей винахід може знайти застосування у сфері контролю якості печатних плат. Машини для здійснення контролю печатних плат є відомими у практиці. Ці машини зазвичай мають панель або ж стенд, що несе множину електропровідних голок (штирків), на яких має бути розташована печатна плата; і далі шляхом належно розподіленого електричного підключення відповідних голок та здійснення відповідних вимірювань стає можливим перевірити, чи має дефекти конкретна печатна плата. Зрозуміло, що для такого контролю необ-' хідно, щоб означені голки контактували із означе ною печатною платою із відповідним позиціюванням. Оскільки печатні плати є дуже різноманітними, виникає необхідність розташування поверх базової панелі з голками перехідної панелі, яка має такі ж самі голки, які розташовані інакше відповідно до конфігурації печатної плати, яку належить перевіряти. Вади такого конструктивного рішення призводять до обмеження можливостей машини здійснити контроль лише тих печатних плат, для яких є у наявності відповідні адаптери або перехідні панелі. Як наслідок, необхідно мати у розпорядженні стільки перехідних панелей, скільки має бути різних видів печа тних плат, що мають проходити контроль. 27642 Крім того, як відомо, різні функціональні шари плат не завжди є копланарними, внаслідок чого не завжди забезпечується надійна ефективність контакту і, відповідно, належна електропровідність. Відома система, в якій відповідні контактні голки не мають позиційної фіксації на відповідній панелі для розташування голок, а навпаки мають можливість переміщення як в аксіальному напрямку, так і відносно осей координат [1J. Таким чином стає можливим зробити тестувальну машину універсальною. Проте така конструкція є складною і потребує безперервного перепрограмування. Крім того, така конструкція є занадто громіздкою завдяки необхідності переміщення голок відносно осей координат на досить значні відстані для точного позиціювання означених голок, і це має виконуватися у безперервному циклі під час тестування кожної окремої печатної плати для надійного тестування (контролю) відповідних важливих точок плати, які належить протестувати. Даний винахід має своєю метою уникнення означених вище вад, і, зокрема, забезпечення можливості створення універсальної машини, здатної здійснювати контроль печатних плат, яка обладнана системою електропровідних сенсор-' них голок, і може бути пристосована до будь-якого типу плат. Ця та інші цілі здійснюються завдяки машині для контролю печатних плат, яка містить панель, що тримає множину електропровідних голок, які можуть з'єднуватися з засобом для аналізу електричних параметрів між різними голками, при цьому у машині використовуються дві панелі з голками, розта шо вані на впроти о дна одної, і між означеними панелями розміщується для аналізування відповідна печа тна плата, яку належить перевірити, причому означена печатна плата має можливість переміщення у своїй площині, при цьому означена машина відрізняється тим, що: - кожна панель із голками тримає множину електропровідних голок, які мають можливість ак сіального переміщення лише у відповідній панелі з голками; - принаймні одна з озна чени х панелей з голками є спроможною переміщува тися у сво їй площині задля забезпечення позиціювання відпо відної голки у положення контакту означеної гол ки з відповідною точкою печатної плати , що під лягає тестуванню. У такий спосіб реалізується безпосередня перевага спрощення усієї системи завдяки універсалізації застосування машини для різноманітних печатних плат без потреби використання адапторів. На практиці у такий спосіб стає можливим активізувати голк у панелі у будь-якій точці робочого виводу плати та активізувати протилежну голку протилежної панелі, що, завдяки спроможності означеної панелі переміщуватися, може дістатися будь-якої конкретної точки плати, що підлягає тестуванню, незалежно від її позиції, місця та форми. Таким чином забезпечується універсалізація тест-системи для будь-якої печатної плати. Перевагою означеної машини є також те, що означені сенсорні голки мають спроможність аксіального переміщення. Таким чином, серед множини голок стає можливим здійснювати взаємодію лише деяких з них, при цьому належне лозиціювання печатної плати стає більш легким та точним. Додатковою перевагою є те, що завдяки спроможності аксіального переміщування голок стає можливим здійснювати більш надійний контакт між відповідними тестованими точками плати наві ть тоді, коли плата або ж робочий шар плати не є абсолютно копланарним в усі х то чках означеної плати. Переважним чином, означені голки отримують спроможність аксіального переміщення за допомогою електромагнітних засобів. Таким чином потрібна з голок приводиться у робоче положення просто і безпечно. Ці та інші переваги викладаються в подальшому тексті опису варіанту найбільш оптимального здійснення даного винаходу із посиланням до наведених креслень, подробиці яких слід розглядати виключно як ілюстративний, а не обмежуючий, матеріал. На фіг. 1 схематично показано загальний вигляд тест-панелі (стенду). На фіг. 2 схематично показано поперечний розріз сенсорної голки, що має спроможність аксіального переміщення. На фіг. З показано у поперечному розрізі оптимальний варіант здійснення винаходу з двома протилежними тест-панелями, що мають можливість переміщення одна відносно іншої, та з розміщеною між означеними панелями печатною платою, яку належить перевіряти. На фігура х креслень означені дві тест-панелі позначені відповідно позиціями 1 та 2. Кожна з панелей має множину голок З, що мають можливість аксіального переміщення за допомогою електромагніта 4. Кожна з голок має електричне з'єднання із відомою у практиці системою контролю параметрів 5. Означені протилежні панелі, як це вже згадувалось, є спроможні переміщуватися одна відносно іншої задля функціонального позиціювання. Печатна плата, розміщена між означеними панелями, позначена поз. 6 Система забезпечує контроль за "списком мереж" із відносними позиціями окремих точок. Тест на електричне з'єднання здійснюється послідовно від точки до точки, і таким чином для тестування з'єднань мережі, яка складається з п точок, необхідно виконання п-1 тестів між парами точок, що відбираються таким чином, щоб вони охоплювали усі з'єднання. Тестування на наявність коротких замикань між різними мережами здійснюється відбиранням точки із кожної пари мереж. Максимальна кількість тестів для п мереж у такий спосіб розраховується за формулою: Цю кількість можна зменшити відбиранням лише суміжних мереж, тобто мереж, розташованих близько одна до одної на наперед визначеній відстані. Позиції, що підлягають тестуванню, підрозділяються на сектори відповідно до кількості го 1 27642 лок на рухомій панелі (стенді) таким чином, що точка, яку належить тестувати, може бути досягнута однією з голок при відповідному позиціюванні. Після позиціювання по точках, які належить тестувати, необхідно перевірити з'єднання або ж ізолювання. Задля скорочення часу, необхідного для переміщень, можна оптимізувати шляхи переміщення осей, модифікуючи частоту індивідуальних тестів. Машина має раму, на якій розташовано дві протилежні панелі, що мають спроможність незалежного переміщення відносно двох ортогональних осей. На панелях розташовані тестувальні зонди (голки), аксіальним переміщенням яких безпосередньо керує електромагніт. Спочатку печатна плата розміщується на опорній рамі, яка транспортує ЇЇ у позицію між означеними двома панелями. У цьому положенні печатна плата залишається зафіксованою. Пане лі присовуються ближче до печатної плати, і починається тестування. Кожна панель керується й контролюється незалежно, завдяки чому максимально необхідний крок переміщення визначається відстанню між зондами (голками). У належній позиції електромагніт підводить зонд до контактної поверхні і, таким чином, завдяки наявності пари зондів, що діють одночасно здійснюється контроль функціональної працездатності плати між двома потрібними точками, а також відповідна нерозривність та можлива наявність коротких замикань. Процес продовжується повторенням операцій контролю по відповідних точках. При бажанні, опорна рама з печатною платою також може переміщуватися відносно тієї чи іншої панелі. Завдяки цьому досягається більша універсальність машини. 1 І І І І І І І І І І І І І КІ І І 1 І І І І І І І І І І І ІІ І І І І І І І І І І І І І І І І І І І І І І І І І І і і «// І І І І І І І І 1 І І І І І І І І І І І І І І І І І 1 І І І І І І І І І І І І І І І І ФІГ.1 Фіг. 2 27642 2 ГТиТ"ТТ"ТТ"ТНГТТТ"Т"ТТ^ I I I I I I I I I I 1 1 I 1 Фіг.З Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 86000, м. Ужгород, вул. Гагаріна, 101 (031 22 )3- 72- 89 (0 312 2) 2-5 7-0 3
