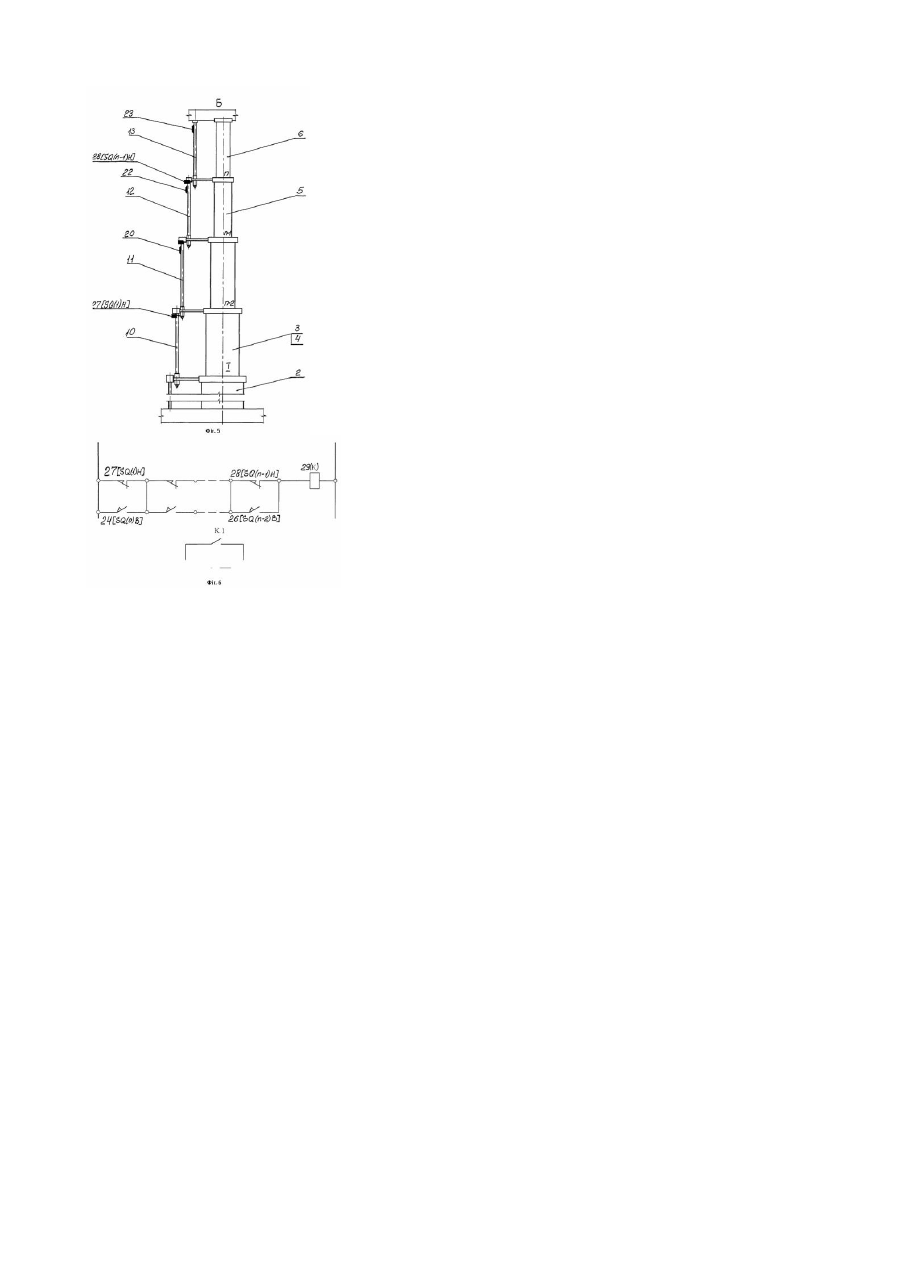

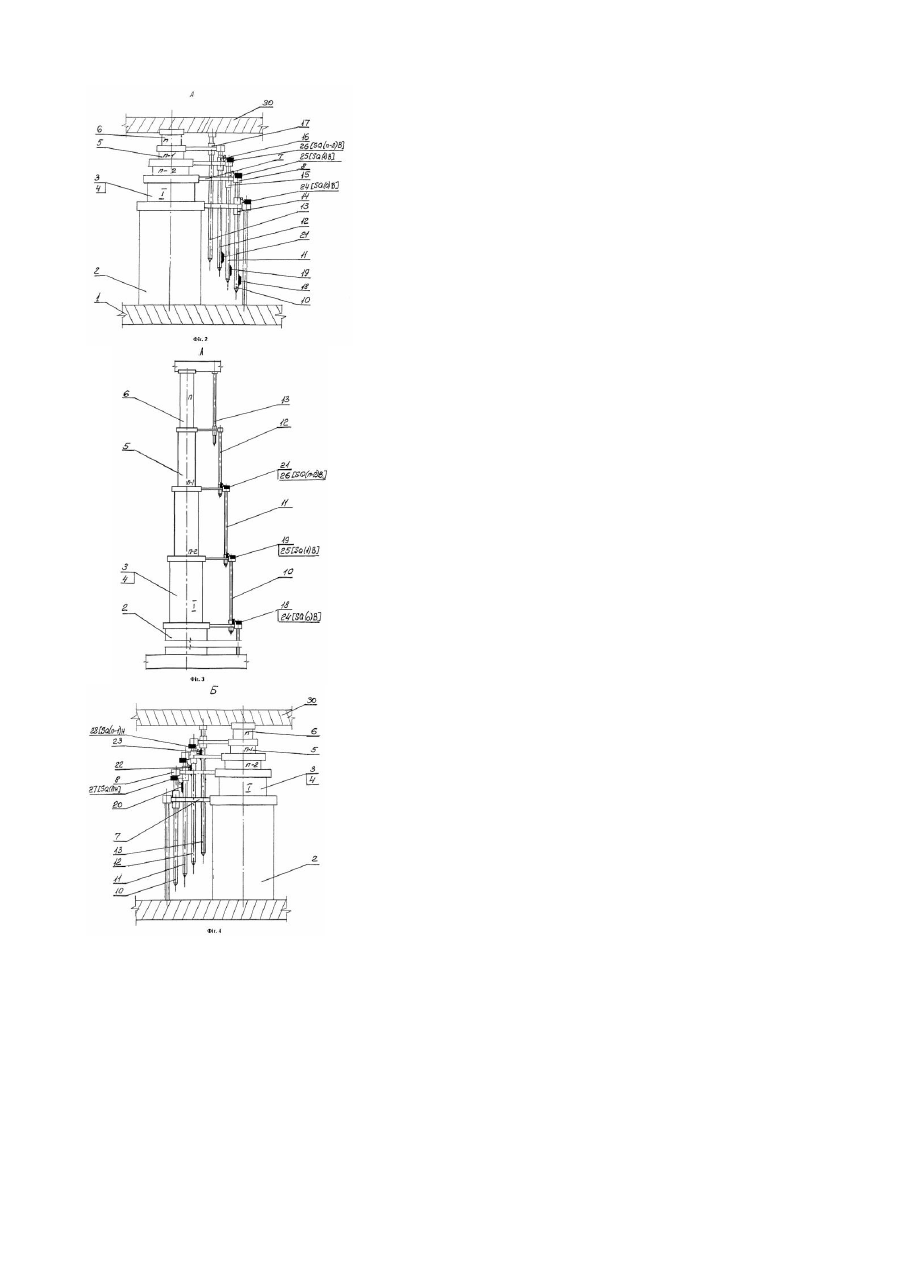

Телескопічний підйомник

Корисна модель належить до підйомників із пристроями, що забезпечують безпеку експлуатації, і може бути використана в пристроях для футерування конверторів зі знімним днищем. За прототип прийнято телескопічний підйомник, який містить гідроциліндр. На ступінях телескопічного штока гідроциліндра установлені парами кронштейни, на консольній частині кожного з яких установлено вузол з'єднання кронштейна з верхньою частиною подовжнього елемента секції розсувних сходів. На кожному кронштейні закріплена напрямна втулка, в якій рухливо установлено подовжній елемент секції розсувних сходів, причому секції, закріпленої на кронштейні наступного ступеня (а.с. №583168, МПК: B21С5/46,1977р., Бюл. №45). Недоліком прототипу є низька надійність підйомника, тому що при порушенні послідовності висування чи складання телескопічного штока, що є наслідком зміни тертя в манжетах штоків і в напрямних втулках, а також нерівномірного навантаження робочої площадки чи відхилення понад припустимого телескопічного циліндра від вертикалі, можливо стрибкоподібне зниження рівня робочого столу, відносне зрушення секцій розсувних сходів. В основу корисної моделі поставлено задачу шляхом зміни конструкції розсувних сходів, кронштейнів і шляхом зміни взаємозв'язків між ними підвищити надійність телескопічного підйомника. Поставлена задача досягається тим, що телескопічний підйомник, що містить гідроциліндр, на гідроциліндрі і ступінях телескопічного штока установлені парами кронштейни, на консольній частині кожного з яких установлено вузол з'єднання кронштейна з верхньою частиною подовжнього елемента секції розсувних сходів, на кожному кронштейні закріплена напрямна втулка, в якій рухли во установлено подовжній елемент секції розсувних сходів, закріпленої на кронштейні наступного ступеня, згідно з технічним рішенням, що пропонується , він обладнаний верхніми і нижніми кінцевими вимикачами та верхніми і нижніми контактними лінійками, при цьому нижні контактні лінійки закріплені на нижніх ділянках подовжніх елементів секцій сходів на одному боці від центральної осі, з можливістю взаємодії з верхніми кінцевими вимикачами, установленими відповідно на цьому боці від центральної осі у верхній частині консольних кінців кронштейнів. Верхні контактні лінійки закріплені на верхніх ділянках подовжніх елементів секцій сходів на другому боці від центральної осі з можливістю взаємодії з нижніми кінцевими вимикачами, установленими, відповідно, на цьому боці від центральної осі у нижній частині консольних кінців кронштейнів, причому розмикальний контакт першого нижнього кінцевого вимикача, розміщеного на першому кронштейні, і замикальний контакт першого верхнього кінцевого вимикача, розміщеного на другому кронштейні, з'єднані паралельно, причому таким чином, а саме, попарно - паралельно, з'єднано всі інші верхні і нижні кінцеві вимикачі, і всі ці паралельно з'єднані пари об'єднані між собою в послідовне коло, яке з'єднане з обмоткою електромагнітного реле. Сутність корисної моделі пояснюється кресленнями, де: на фіг.1 представлено загальний вид телескопічного підйомника, на фіг.2 - вид А на фіг.1 (телескопічний підйомник складений), на фіг.3 - вид А на фіг.1 (телескопічний підйомник розкритий), на фіг.4 - вид Б на фіг.1 (телескопічний підйомник складений), на фіг.5 - вид Б на фіг.1 (телескопічний підйомник розкритий), на фіг.6 - схема з'єднання контактів кінцевих вимикачів. Телескопічний підйомник містить платформу 1, на якій установлено гідроциліндр 2 з телескопічним штоком 3. Шток 3 містить n-у кількість ступенів, з яких перший ступінь 4, передостанній ступінь 5, останній ступінь 6. На верхній частині корпуса гідроциліндра 2 і на всіх ступенях, крім останнього ступеня 6, закріплені з обох боків від центральної осі «О» парами кронштейни 7. На консольній частині кожного кронштейна 7 за допомогою вузла з'єднання 8 закріплені подовжні елементи секцій розсувних сходів 9, з яких подовжній елемент 10 другої секції, подовжній елемент 11 третьої секції, подовжній елемент 12 передостанньої секції, подовжній елемент 13 останньої секції. На кожному кронштейні 7 закріплена напрямна втулка: на кронштейні 7 корпуса гідроциліндра 2, тобто на першому кронштейні 7, закріплена напрямна втулка 14, на другому кронштейні 7 закріплена втулка 15, на передостанньому кронштейні закріплена втулка 16, на останньому кронштейні закріплена втулка 17. У напрямній втулці 14 рухли во установлено подовжній елемент 10 сходів 9, у напрямній втулці 15 рухливо установлено подовжній елемент 11 сходів 9, у напрямній втулці 17 рухливо установлено подовжній елемент 13 сходів 9. На подовжніх елементах сходів 9 установлені контактні лінійки таким чином: з одного боку від осі «О» закріплені нижні контактні лінійки в нижній частині подовжніх елементів, з другого боку від осі «О» верхні контактні лінійки у верхній частині подовжніх елементів. На подовжньому елементі 10 закріплена перша нижня контактна лінійка 18. На подовжньому елементі 11 закріплена друга нижня контактна лінійка 19, а на подовжньому елементі 11, розташованому з другого боку від осі «О», закріплена перша верхня контактна лінійка 20. На подовжньому елементі 12 закришена нижня контактна лінійка 21, а на подовжньому елементі 12, розташованому з другого боку від осі «О» закріплена верхня контактна лінійка 22. На подовжньому елементі 13, закріплена тільки верхня контактна лінійка 23. На кронштейнах 7, розташованих з одного боку від подовжньої осі «О» установлені верхні кінцеві вимикачі таким чином: на кронштейні 7 гідроциліндра 2 установлено перший верхній кінцевий вимикач 24 [SQ(0)B], на кронштейні 7 першого ступеня 4 штоку 3 установлено наступний верхній кінцевий вимикач 25 [SQ(1)B], останній верхній кінцевий вимикач 26 [SQ(n-2)B] на цьому боці установлено на кронштейні 7 [п-2] ступеня штока 3. На кронштейнах 7, розташованих з другого боку від подовжньої осі «О» установлені нижні кінцеві вимикачі таким чином: на кронштейні 7 першого ступеня 4 установлено перший нижній кінцевий вимикач 27 [SQ(1)H], на кронштейні 7 передостаннього ступеня 5 установлено останній нижній кінцевий вимикач 28 [SQ(n-1)H]. Розмикальні контакти кінцевих вимикачів SQ(i)H, що контролюють нижнє положення ступенів штока 3 гідроциліндра 2 і замикальні контакти кінцевих вимикачів SQ(i)B, що контролюють верхнє положення ступенів штока 3 гідроциліндра 2, з'єднані в попарно - паралельні кільця, що утворюють послідовне коло, яке з'єднане з обмоткою електромагнітного реле 29(К). На останньому ступені 6 телескопічного штока 3 гідроциліндра 2 установлена робоча площадка 30. Телескопічний підйомник працює таким чином. У нижньому складеному положенні телескопічного штока 3 контакти кінцевих вимикачів SQB розімкнуті, а контакти кінцевих вимикачів SQH замкнуті, при цьому реле 29(К) увімкнено. Контакт K.1 реле 29(К) замкнений, дозволяючи роботу системи підйому - опускання. Робота телескопічного підйомника починається з висування ступеня 4, разом з ним переміщується і закріплена на кронштейні 7 друга секція сходів 9. При цьому подовжні елементи 10 цієї секції переміщуються у втулках 14. При повному висуванні другої секції сходів 9 нижня контактна лінійка 18 подовжнього елемента 10 досягає важеля кінцевого вимикача 24 [SQ(0)B], що контролює повне висування першого ступеня штока 3. Внаслідок взаємодії нижньої контактної лінійки 18 і важеля кінцевого вимикача 24 контакт вимикача 24 замикається, шунтуючи контакт кінцевого вимикача 27 [SQ(1)H], що розмикає в колі електропостачання обмотки реле 29(К). Таким чином, рухаються інші ступіні штока 3. При висуванні передостаннього ступеня 5 штока 3 нижня контактна лінійка 21, що закріплена на подовжньому елементі 12 сходів 9, досягає важеля останнього верхнього контактного вимикача 26 [SQ(n-2)B], що контролює висування передостанньої секції сходів 9. Внаслідок взаємодії лінійки 21 і важеля вимикача 26, контакт вимикача 26 замикається, шун туючи розмикальний контакт останнього кінцевого вимикача 28 [SQ(n-1)H]. При порушенні послідовності висування ступенів телескопічного штока 3 через зміну тертя в манжетах ступіней, або у втулках 14, 15, 16, 17, або через нерівномірне навантаження робочої площадки 30, або через відхилення телескопічного штока 3 від вертикалі, або з інших причин, порушується задана послідовність замикання - розмикання контактів кінцевих вимикачів: 24[SQ(0)B] -27[SQ(1)H], - 26[SQ(n-2)]-28[SQ(n-1)]. Наприклад, якщо спочатку переміщується ступінь 6 штока 3, а при цьому ступінь 5 не досяг верхнього положення, то контакт вимикача 26[SQ(n-2)B] не замикається контактною лінійкою 21, при цьому контактна лінійка 23 вийшла з контакту з важелем вимикача 28[SQ(n-1)H], внаслідок цього реле 29(К) відключається і при розмиканні контакту K.I виключається система підйому-опускання ступенів телескопічного штока 3. Складання ступенів телескопічного штока 3 відбувається через сили ваги робочої площадки 30 від ступеня меншого діаметра до ступеня більшого діаметра. При порушенні послідовності опускання (складання) ступенів телескопічного штока 3 відключається реле 29 (К), тому що розмикається контакт одного з кінцевих вимикачів 24, 25, 26 [SQ(i)B] при незамкненому паралельно підключеному контакті відповідного вимикача 27,28 [SQ (i+1)H]. При відключенні реле 29 відключається система підйому / опускання ступенів телескопічного штока 3 і фіксується аварійний режим. Наприклад, якщо при опусканні другого ступеня штока 3 із закріпленим на кронштейні 7 подовжнім елементом 11 сходів 9 починає опускатися перший ступінь 5 штока 3, то контактна лінійка 18, закріплена на подовжньому елементі 10 виходить з контакту з важелем кінцевого вимикача 24[SQ(0)B], при цьому контактна лінійка 20 ще не досягла важеля кінцевого вимикача 27[SQ(l)H], внаслідок цього реле 29(К) відключається і відключається система підйому / опускання. Цим виключається можливе некероване швидке опускання (падіння) «завислого» ступеня меншого діаметра, що виключає можливість травмування робітника, який може знаходитися на робочій площадці 30 чи на секції сходів, скріпленої зі ступінями телескопічного штока. Отже, конструкція телескопічного підйомника забезпечує надійність.
