Затискний транспортер льонозбирального комбайна

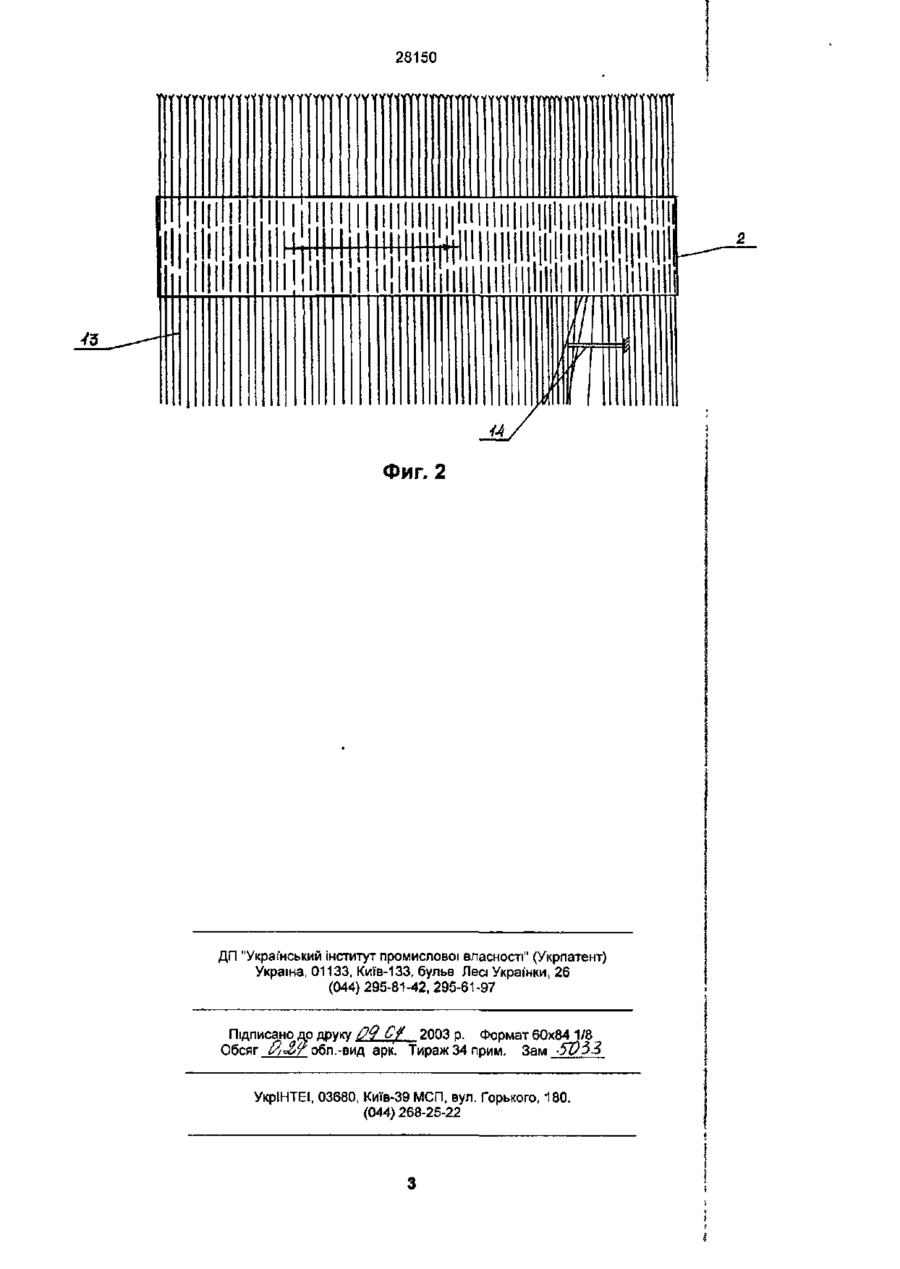

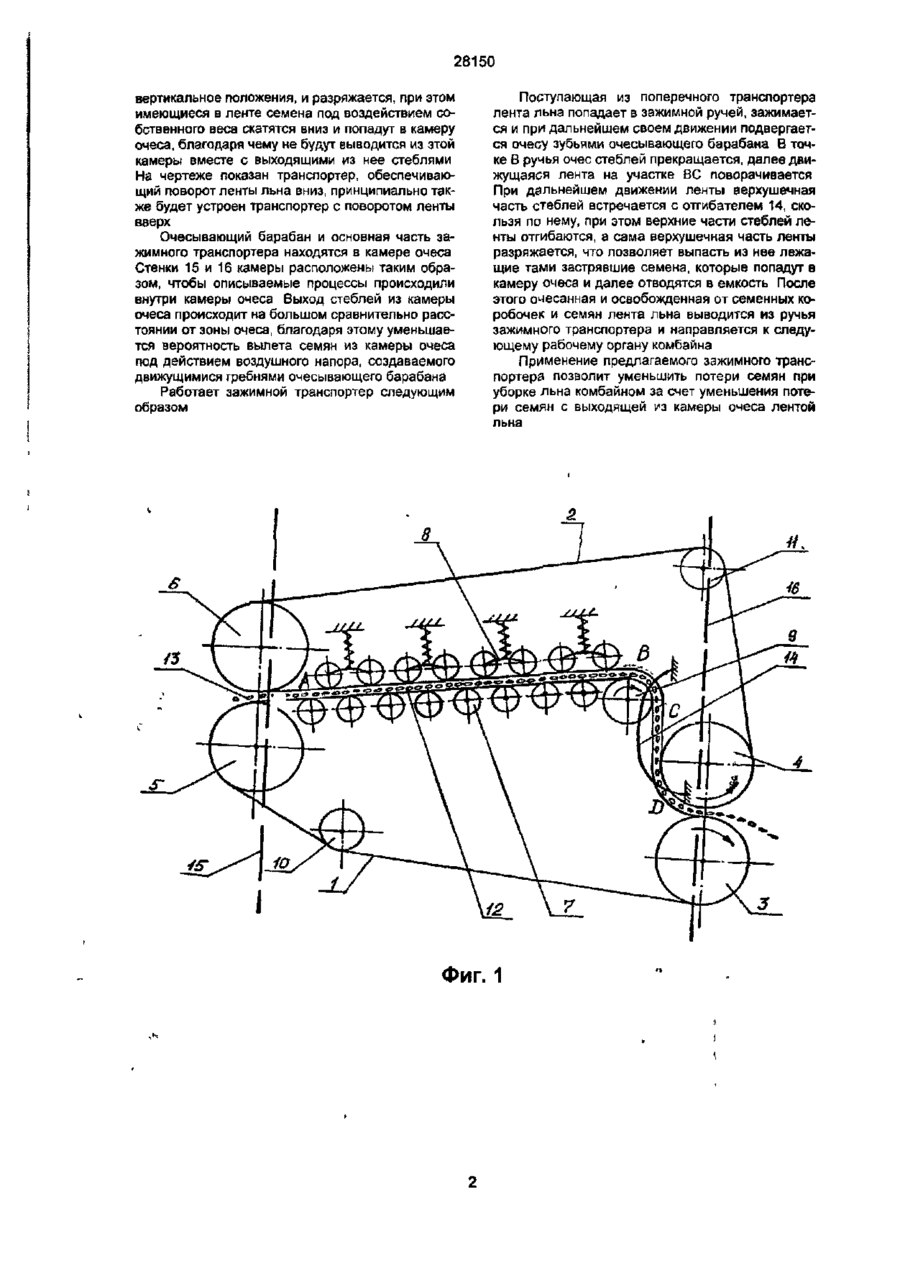

Зажимной транспортер льноуборочного комбайна, содержащий ремни, ведущие и ведомые шкивы, опорные, нажимные, направляющий и натяжные ролики, отличающийся тем, что ветви ремней транспортера в выходящей части выполнены с перегибами, а в зоне движения верхушечной части стеблей установлен профилированный отгибатель, смещенный относительно вертикальных участков ветвей в сторону, противоположную направлению движения стеблей. Изобретение относиться к сельскохозяйственному машиностроению, а точнее для уборки льна Наиболее близким по технической сущности к предлагаемому транспортеру является зажимной транспортер льноуборочного комбайна, содержащий две спаренные ременные передачи, ведущие и ведомые шкивы, опорные и нажимные ролики, причем зона прижатия ремней искривлена (см : Карпенко А Н , Халанский Б.М Сельскохозяйственные машины. - М.: Агропромиздат, 1989. С 375) Применение данного зажимного транспортера позволило надежно зажать стебли во время очеса, однако механизм этот не обеспечивает вывода в камеру очеса семян, оказавшихся между стеблями, в связи с чем эти семена выводятся вместе с лентой из камеры очеса. изображен вид механизма сбоку, а на фиг. 2 - вид механизма сверху Зажимной транспортер содержит два бесконечных ремня 1 и 2, охватывающих шкивы 3, 4 и ведомые шкивы 5, 6, опорные ролики 7, подпружиненные каретки 8, на которых размещены нажимные ролики, направляющий ролик 9, натяжные ролики 10 и 11. Зона 12 прижатия обеих ветвей ремней образует зажимной ручей. Ремень 1 охватывает ведущий шкив 3, ведомый шкив 5, опорные ролики 7, направляющий ролик 9 и натяжной ролик 10 Ремень 2 охватывает ведущий шкив 4, ведомый шкив 6, ролики кареток 8 и натяжной ролик 11 Стебли льна 13 поступают в зажимной ручей слева, а выходят из ручья справа в зоне ведущих шкивов 3 и 4 Каретки 8 подпружинены и могут двигаться в направлении, перпендикулярном ручью, что необходимо при прохождении через ручей слоя стеблей значительной толщины, а также при неравномерной толщине слоя стеблей. Натяжение ремней производится с помощью натяжных устройств, воздействующих на опоры роликов 10 и 11. В зоне направляющего ролика 9 и ведущего шкива 4 расположен отгибатель 14 стеблей, представляющий собой фигурный пруток, который установлен со смещением по отношению к части ручья в зоне шкива 4. Это смещение необходимо для отгиба верхушечной части ленты стеблей и их разряжения, в результате чего из нее выпадут застрявшие семена Из анализа существующего уровня техники видно, что задачей сегодняшнего дня в рассматриваемом аспекте проблем является создание технического средства, обеспечивающего уменьшение потерь семян при уборке льна Поставленная задача решается следующим образом. В зажимном транспортере льноуборочного комбайна, содержащего ремни, ведущие и ведомые шкивы опорные, нажимные, направляющий и натяжной ролики, согласно предлагаемому изобретению, ветви ремней транспортера в выходящей части выполнены с перегибами в зоне движения верхушечной части стаблей установлен профилированный отгибатель, смещенный относительно вертикальных участков ветвей в сторону, противоположную направлению движения стеблей. На прилагаемых чертежах изображен предлагаемый зажимной транспортер, из них на фиг. 1 Участок АВ ручья - это зона плотного прижатия ремней, в данной зоне имеет место очес ленты стеблей, т.е в этой зоне на движущиеся стебли воздействуют зубья очесывающего барабана. На участке BCD ручья движущаяся лента поворачивается, занимая последовательно наклонное и ю 00 см 28150 вертикальное положения, и разряжается, при этом имеющиеся в ленте семена под воздействием собственного веса скатятся вниз и попадут в камеру очеса, благодаря чему не будут выводится из этой камеры вместе с выходящими из нее стеблями На чертеже показан транспортер, обеспечивающий поворот ленты льна вниз, принципиально также будет устроен транспортер с поворотом ленты вверх Очесывающий барабан и основная часть зажимного транспортера находятся в камере очеса Стенки 15 и 16 камеры расположены таким образом, чтобы описываемые процессы происходили внутри камеры очеса Выход стеблей из камеры очеса происходит на большом сравнительно расстоянии от зоны очеса, благодаря этому уменьшается вероятность вылета семян из камеры очеса под действием воздушного напора, создаваемого движущимися гребнями очесывающего барабана Работает зажимной транспортер следующим образом Поступающая из поперечного транспортера лента льна попадает в зажимной ручей, зажимается и при дальнейшем своем движении подвергается очесу зубьями очесывающего барабана В точке В ручья очес стеблей прекращается, далее движущаяся лента на участке ВС поворачивается При дальнейшем движении ленты верхушечная часть стеблей встречается с отгибателем 14, скользя по нему, при этом верхние части стеблей ленты отгибаются, а сама верхушечная часть ленты разряжается, что позволяет выпасть из нее лежащие тами застрявшие семена, которые попадут в камеру очеса и далее отводятся в емкость После этого очесанная и освобожденная от семенных коробочек и семян лента льна выводится из ручья зажимного транспортера и направляется к следующему рабочему органу комбайна Применение предлагаемого зажимного транспортера позволит уменьшить потери семян при уборке льна комбайном за счет уменьшения потери семян с выходящей из камеры очеса лентой льна Фиг. 1 28150 У YYYYYY. YYYY4 YYYYY YYYYYYY4YYYYYYYYYYYV YYY4YVYYYYYYY4Y4 YXYYYYYYYYYYYY II Hill 44 Фиг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано де>ДРУКУ 09 Сf 2003 D. Формат 60x84 1/8 Обсяг Р/Лг обл.-вид арк. Тираж 34 прим. Зам -5V33 УкрІНТЕІ ,0368СІ, Київ-39 МСП, вугі. Горького, 180. (044) 268-25-22 ї
