Зубчаста пасова передача

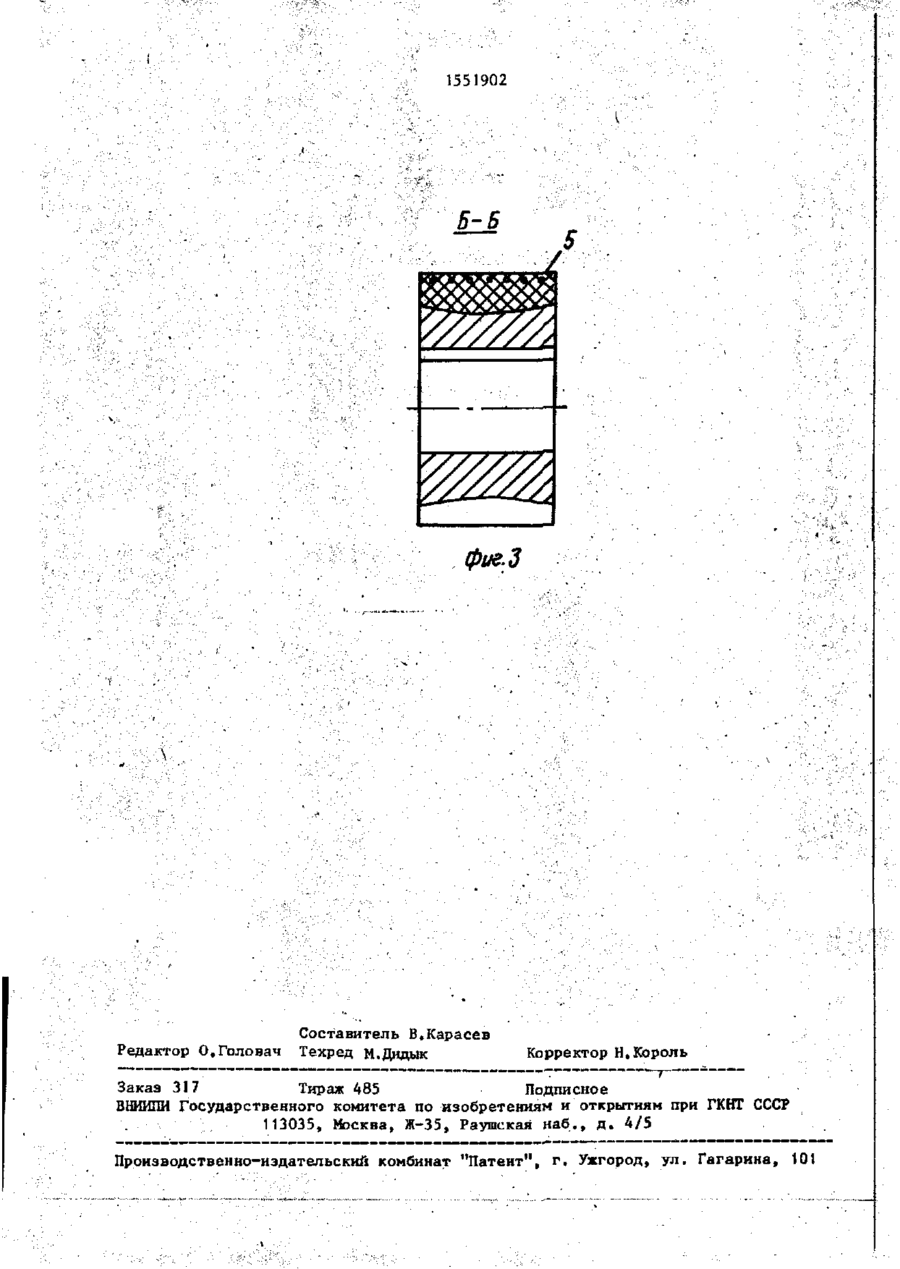

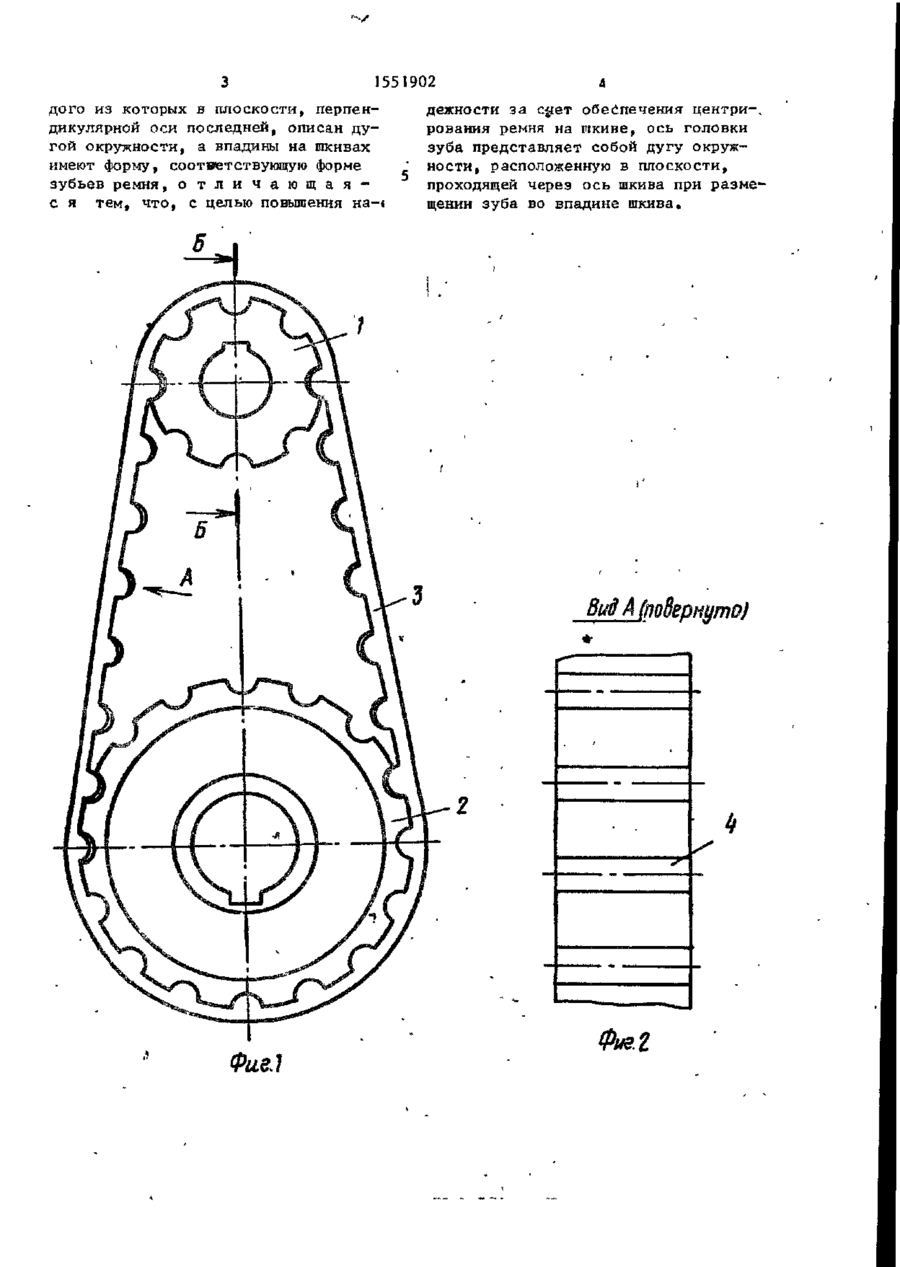

Изобретение относится к машино Изобретение относится к машино-г* строению и цожет быть использовано в качестве элемента приводов различных машин и механизмов. Цель изобретения - повышение н а дежности за счет обеспечения центрирования ремня на шкиве. На фиг,1 изображена зубчатая р е менная передача, общий вид; на фиг.2 - вид А на 4 н г . 1 ; на фиг.З - с е чение Б-Б на ф и г . 1 . Зубчатая ременная передача содержит ведущий 1 и ведомый 2 зубчатые шкивы и охватывающий их ремень 3 с прямыми зубьями 4, профиль ГОТЇОВКИ каждого из которых в плоскости п е р пендикулярной оси последней, описан дугой окружности, а впадины на з у б чатых шкивах 1 и 2 имеют форму, с о ответствующую форме прямых зубьев 4 ремня 3 0 Ось головки прямого зуба 4 представляет собой дугу окружности, расположенную в плоскости, проходящей через ось зубчатого шкива J или 2 при размещении прямого зуба 4 во 7—*- J '-'* :i 't пгіцо впадине зубчатого ічкива» По длине поперёчного сечеиия ремня 3 размещены армирующие элементы, например, в в и де кордовых канатиков 5 . Зубчатая ременная передача р а б о т а ет следующим образом 0 При вращении ведущего зубчатого шкива 1 прямые зубья 4 ремня 3 входят в зацепление с впадинами шкива 1, обеспечивая передачу мощности от н е го к ремню З о От последнего мощность посредством прямых зубьев 4 п е р е д а е т ся ведомому зубчатому гокиву 2О Выполнение оси головки прямого зуба в в и де дуги окружности обеспечивает н а дежное центрирование ремня 3 на з у б чатых шкивах 1 и 2 при работе передачи. Ф о р м у л а и з о б р е т е н и я Зубчатая ременная передача, содержащая ведущий и ведомый зубчатые шкивы, охватывающий их ремень с п р я мыми зубьями, профиль головки каж 1551902 дого из которых в плоскости, перпендикулярной оси последней, описан дугой окружности, а впадины на гокнвах имеют форму, соответствующую форме зубьев ремня, о т л и ч а ю щ а я с я тем, что, с целью повышения на-« Фиг,1 дежности за с#ет обеспечения центри-, рования ремня на шкиве, ось головки зуба представляет собой дугу окружности, расположенную в плоскости, проходящей через ось шкива при размещении зуба во впадине шкива. Фие.г 1551902 В-Б фие.д Редактор О,Головач Составитель В.Карасев Техред М.Дидык Корректор Н.Король Закаэ 317 Тираж 485 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
