Спосіб монтажу трійників з відводами на діючих трубопроводах

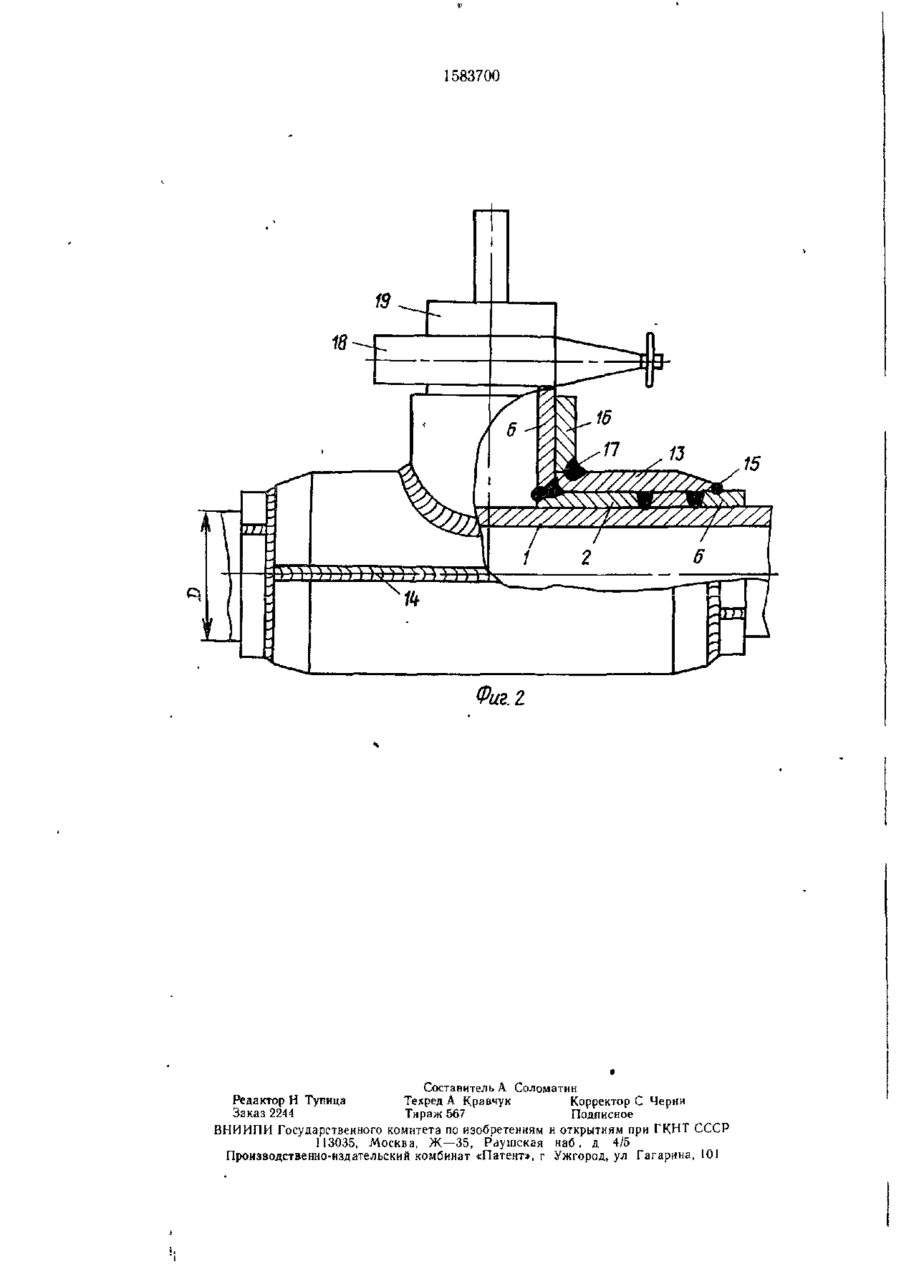

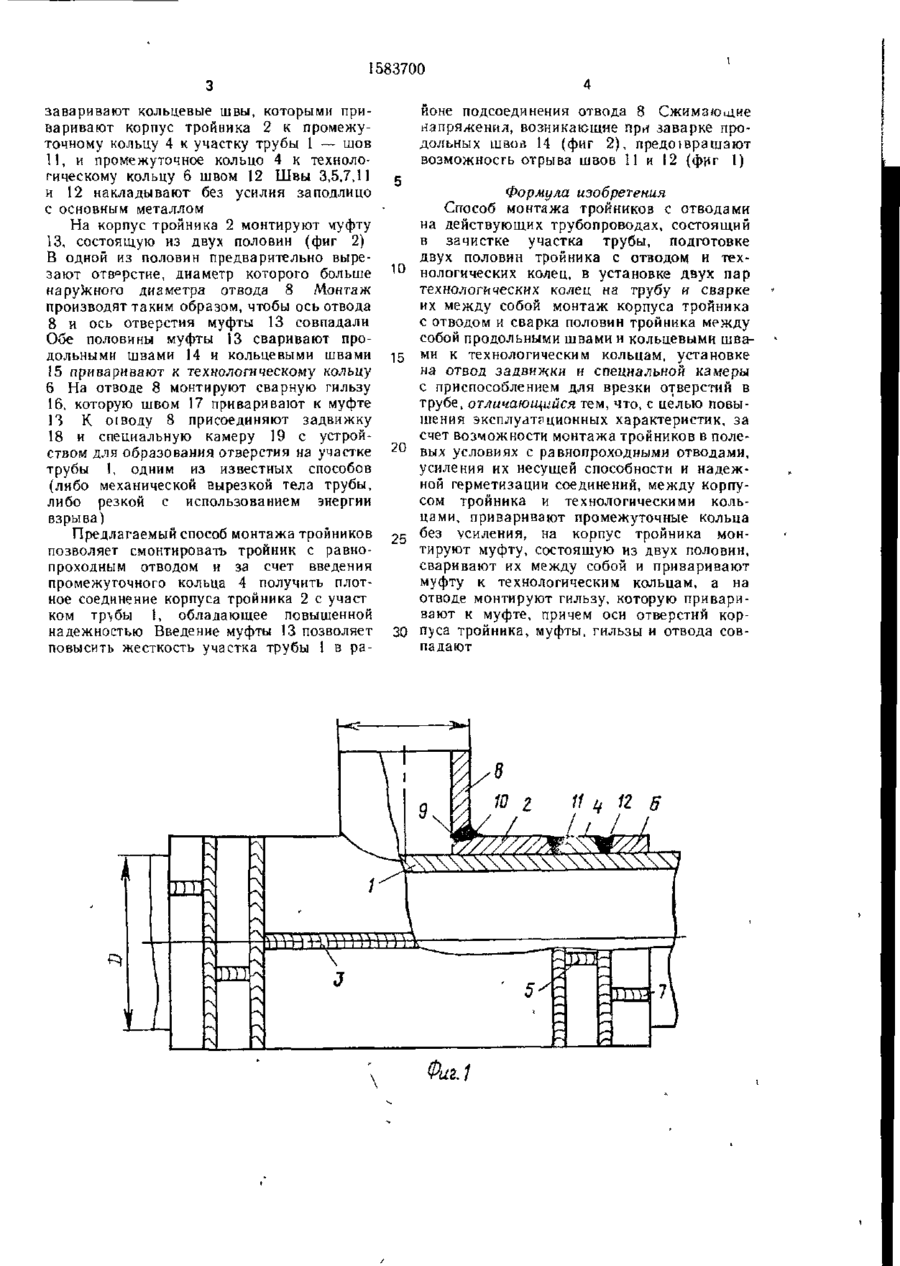

Изобретение относится к способам присоединения отводов к трубопроводам, находящимся под давлением перекачивае (Л С Изобретение относится к способам присоединения отводов к трубопроводам, находящимся под да в пением перекачивае мого продукта (нефти, газа, бензина и т д ) может быть использовано в частности, при реконструкции ремонте трубопроводов или транспортировке продукта новому потреби гелю Цель изобретения — повышение эксплуатационных характеристик за счет воз можности монтажа тройников с равнопро ходными отводами усиление их несущей способности и надежной герметизации сое динений На фиг 1 и 2 изображена схема поясняющая предлагаемый способ Способ осуществляют следующим образом Зачищают участок трубы 1 (фиг 1) осуществоляют монтаж на этом участке тру бы 1 двух половин корпуса тройника 2, в одной из которых вырезано отверстие равное внутреннему диаметру трубы 1 Обе половины корпуса тройника 2 сваривают между собой продольными швами 3 По концам корпуса тройника 2 с зазором в стыковых соединениях монтируют из двух половин промежуточные кольца 4 Их свари вают между собой продольными швами 5 За промежуточными кольцами 4 на участке трубы 1 монтируют из двух половин теч нологические кольца 6 которые сваривают между собой продольными швами 7 Проче жуточные кольца 4 введены в конструкцию для увеличения контактной площади при варки корпуса тройника 2 к участку трубы 1 и более надежной герметизации трой ника Затем на корпусе тройника 2 монтируют отвод 8 и приваривают его к корпусу тройника 2 по периметру внутренним швом 9 и наружным швом 10 После этого r-i. _=:, 00 о 1583700 заваривают кольцевые швы, которыми приваривают корпус тройника 2 к промежуточному кольцу 4 к участку трубы 1 — шов 11, и промежуточное кольцо 4 к технологическому кольцу 6 швом 12 Швы 3,5,7,11 и 12 накладывают без усилия заподлицо с основным металлом На корпус тройника 2 монтируют муфту 13, состоящую из двух половин (фиг 2) В одной из половин предварительно вырезают отверстие, диаметр которого больше наружного диаметра отвода 8 Монтаж производят таким образом, чтобы ось отвода 8 и ось отверстия муфты 13 совпадали Обе половины муфты 13 сваривают продольными швами 14 и кольцевыми швами 15 приваривают к технологическому кольцу 6 На отводе 8 монтируют сварную гильзу 16, которую швом 17 приваривают к муфте П К 01 воду 8 присоединяют задвижку 18 и специальную камеру 19 с устройством для образования отверстия на участке трубы 1, одним из известных способов (либо механической вырезкой тела трубы, либо резкой с использованием энергии взрыва) Предлагаемый способ монтажа тройников позволяет смонтировать тройник с равнопроходным отводом и за счет введения промежуточного кольца 4 получить плотное соединение корпуса тройника 2 с участ ком тр\бы 1, обладающее повышенной надежностью Введение муфты 13 позволяет повысить жесткость участка трубы 1 в ра ионе подсоединения отвода 8 Сжимающие напряжения, возникающие при заварке продольных швов 14 (фиг 2), предоівращают возможность отрыва шзов 11 и 12 (фиг 1) 10 15 20 25 30 Формула изобретения Способ монтажа тройников с отводами на действующих трубопроводах, состоящий в зачистке участка трубы, подготовке двух половин тройника с отводом и технологических колец, в установке двух пар технологических колец на трубу и сварке их между собой монтаж корпуса тройника с отводом и сварка половин тройника между собой продольными швами и кольцевыми швами к технологическим кольцам, установке на отвод задвижки и специальной камеры с приспособлением для врезки отверстий в трубе, отличающийся тем, что, с целью повышения эксплуатационных характеристик, за счет возможности монтажа тройников в полевых условиях с равнопроходньши отводами, усиления их несущей способности и надежной герметизации соединений, между корпусом тройника и технологическими кольцами, приваривают промежуточные кольца без усиления, на корпус тройника монтируют муфту, состоящую из двух половин, сваривают их между собой и приваривают муфту к технологическим кольцам, а на отводе монтируют гильзу, которую приваривают к муфте, причем оси отверстий корп^са тройника, муфты, гильзы и отвода совпадают 10Z Фиг,] 11 If 12 ff 1583700 1S 18 15 Фиг. 1 Составитель А Соломатин Редактор Н Тупица Техред А Кравчук Корректоре Черни Заказ 2244 Тираж 567 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР П3035, Москва, Ж—35, Раушская наб, д 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул Гагарина, 101
