Звукогенератор

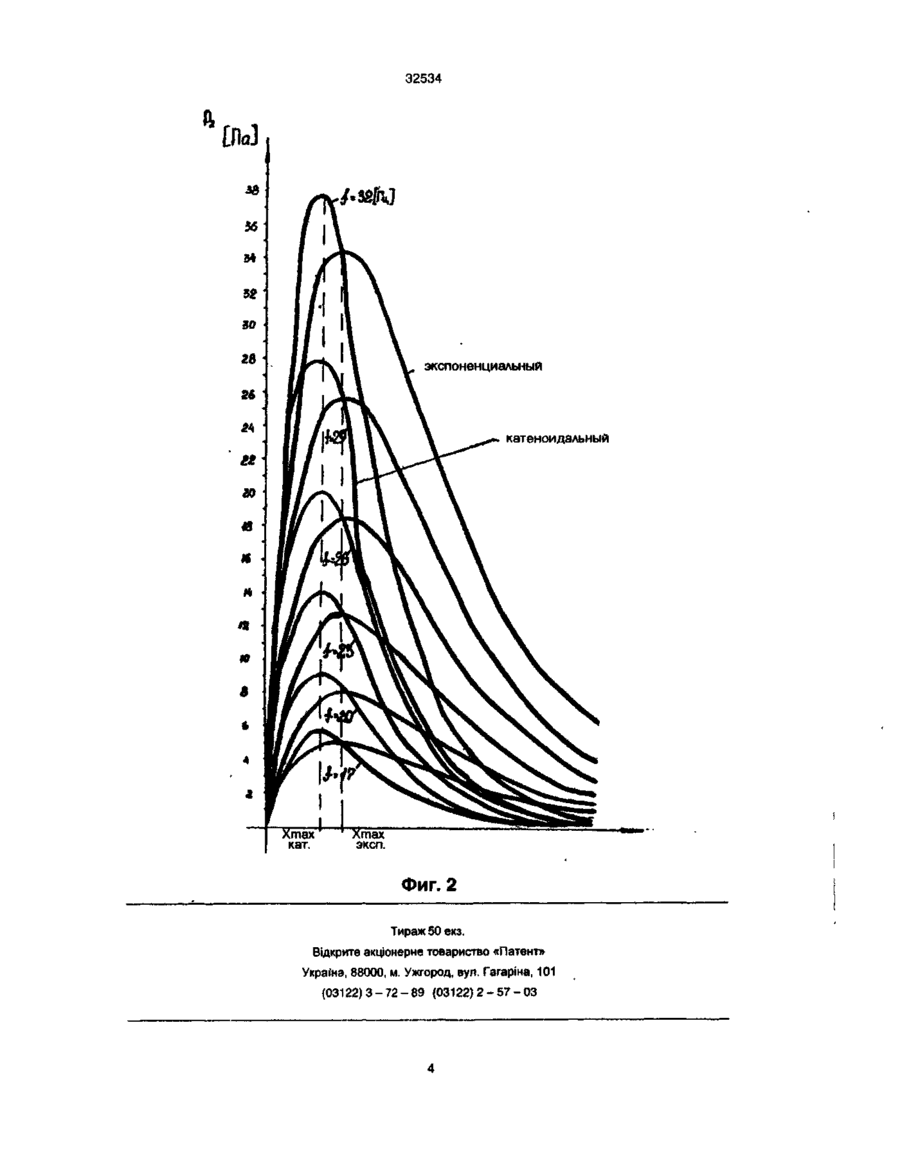

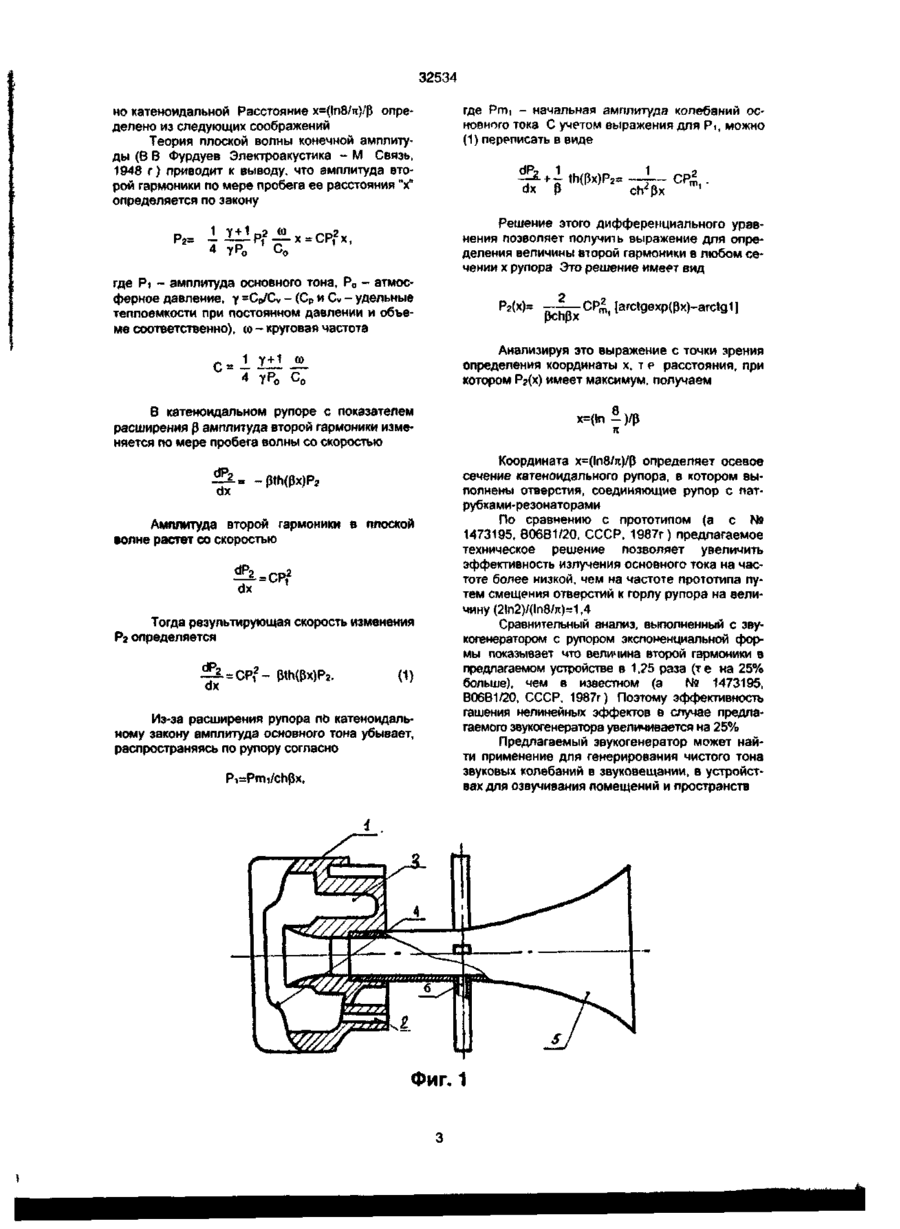

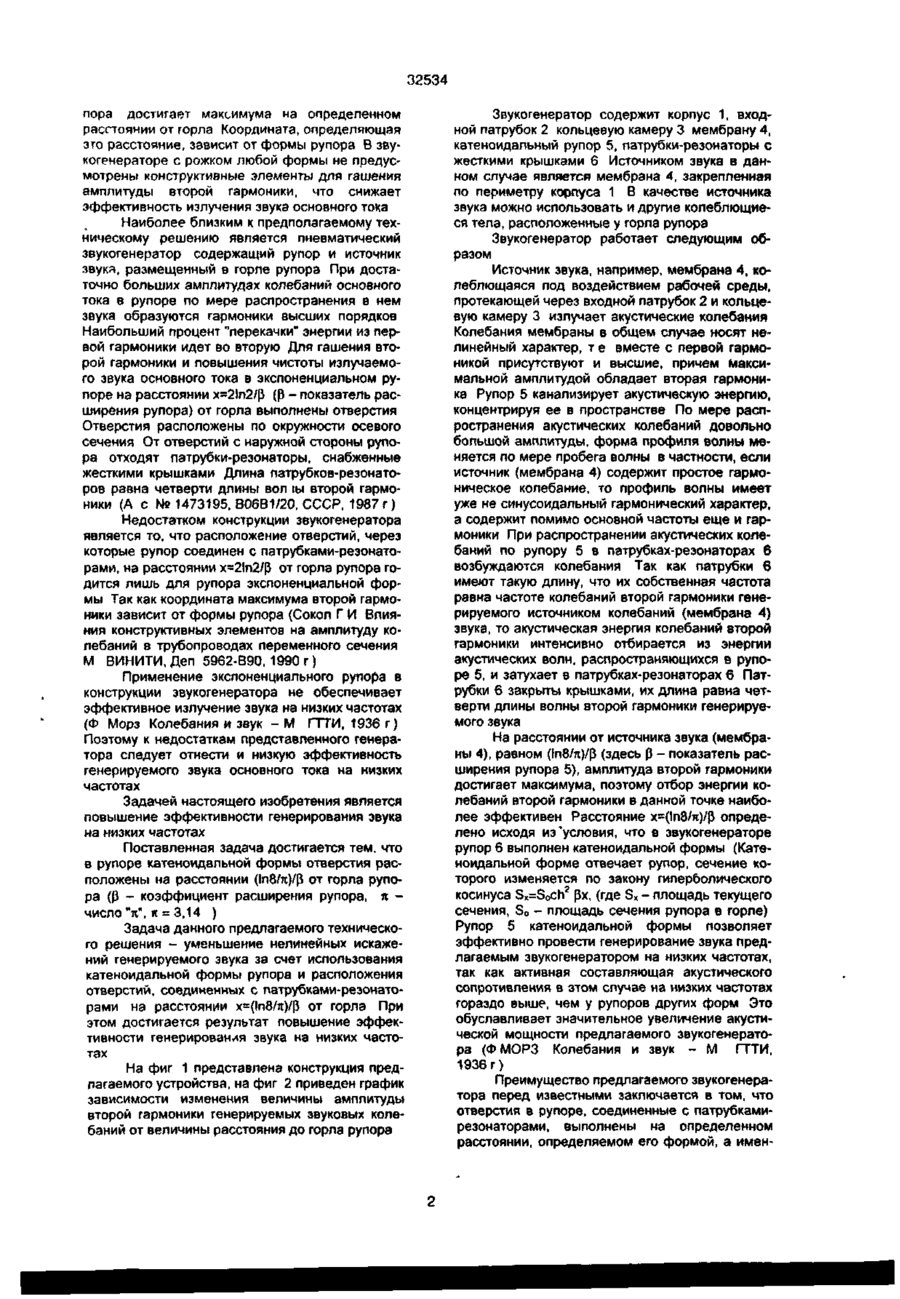

Звукогенератор, содержащий рупор с отверстиями, расположенными от горла на расстоянии, зависящем от формы и показателя рас* Изобретение относится к области акустики, а точнее, к устройствам, излучающим звук в газовой среде. Известен звукогенератор, использующий преобразование механических колебаний легкой мембраны, укрепленной на гибком воротнике, в акустические. Мембрана приводится в колебательное движение электромагнитным приводом. В конструкции звукогенератора широко используются рупоры различных форм. Форма рупора описывается определенным закогэм изменения площади сечения, что существенно увеличивает активную составляющую акустической мощности. (М.А. Сапожков. Электроакустика. - М.: Связь, 1978 г.). Недостатком описанного устройства является то, что при работе с большой амплитудой колебаний мембраны конструктивное исполнение звукогенератора не позволяет устранить все проявления нелинейных эффектов в виде гармоник высших порядков. Хотя в механической части подвеса мембраны, а именно, в центрирующей шайбе, и предусмотрены меры для устранения нелинейных искажений, стопроцентного эффекта ликвидации этих явлений не получено (М.А. Сапожков. Электроакустика. - М.: Связь, 1978 г.). Уменьшаются нелинейные искажения и регулированием неравномерности распределения индукции в зазоре (см. там же), что также не устраняет нелинейные искажения полностью, так как ширения рупора, источник звука, размещенный в горле рупора, патрубки - резонаторы, собственная частота которых равна частоте колебаний второй гармоники генерируемого звука, длиной, равной четверти длины волны второй гармоники, размещенные в отверстиях рупора, и жесткие крышки, закрывающие патрубки, отличающийся тем, что в звукогенераторе в рупоре катеноидальной формы отверстия расположены от горла на расстоянии (In8/ я)/р\ где: В - коэффициент расширения рупора, п - число V , я = 3,14... при распространении акустических волн достаточно большой амплитуды вдоль рупора форма волны меняется по мере ее пробега При этом, хотя мембрана и совершает простое гармоническое колебание, распространение волны происходит уже не по синусоидальному закону, и содержит помимо основной еще и гармоники высших порядков (Фурдуев В В. Электроакустика. - М.: Связь, 1947 г ) То есть проявляются нелинейные эффекты внутри рупора. В конструкции звукогенератора не предусмотрены конструктивные элементы, снижающие или устраняющие полностью нелинейные эффекты в рупоре, что снижает эффективность генерирования звука основного тока. Известен также звукогенератор, содержащий резонаторный рожок (или рупор), струйное устройство и настроечный элемент. Звукогенератор позволяет осуществить генерирование акустических колебаний большой амплитуды. (А. с. № 8201329, В06В1/20, PI 5C4/00, 1982 г.). Недостатком газоструйного звукогенератора является то, что в ней отсутствуют элементы, позволяющие осуществить гашение колебаний в виде гармоник высших порядков, распространяющихся в рупоре. Причем, известно (Сокол Г.И. Влияние конструктивных элементов на амплитуду колебаний в трубопроводах переменного сечения, - М.: ВИНИТИ, Деп 5962-В90, 1990 г.), что вторая гармоника, распространяясь по длине ру см О «асо ю см со pмы показывает что величина второй гармоники в предлагаемом устройстве в 1,25 раза (т е на 25% больше), чем в известном (а № 1473195, В06В1/20, СССР, 1987г) Поэтому эффективность гашения нелинейных эффектов в случае предлагаемого звукогенератора увеличивается на 25% Предлагаемый звукогенератор может найти применение для генерирования чистого тона звуковых колебаний в звуковещании, в устройствах для озвучивания помещений и пространств Фиг. 1 32534 •/•ssfnj экспоненциальный катеноидальный Фиг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
