Насадка термостатичного клапана і керуючий пристрій

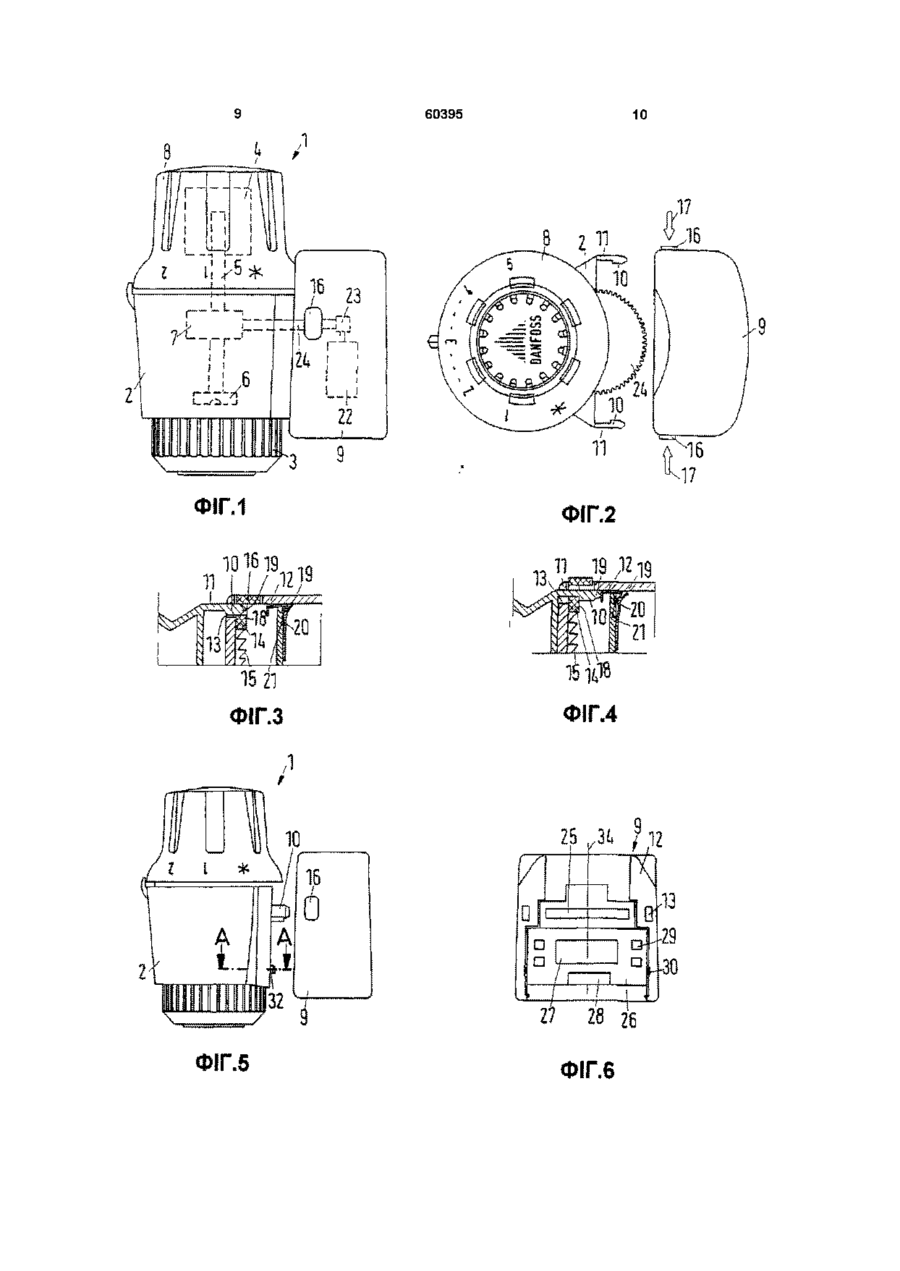

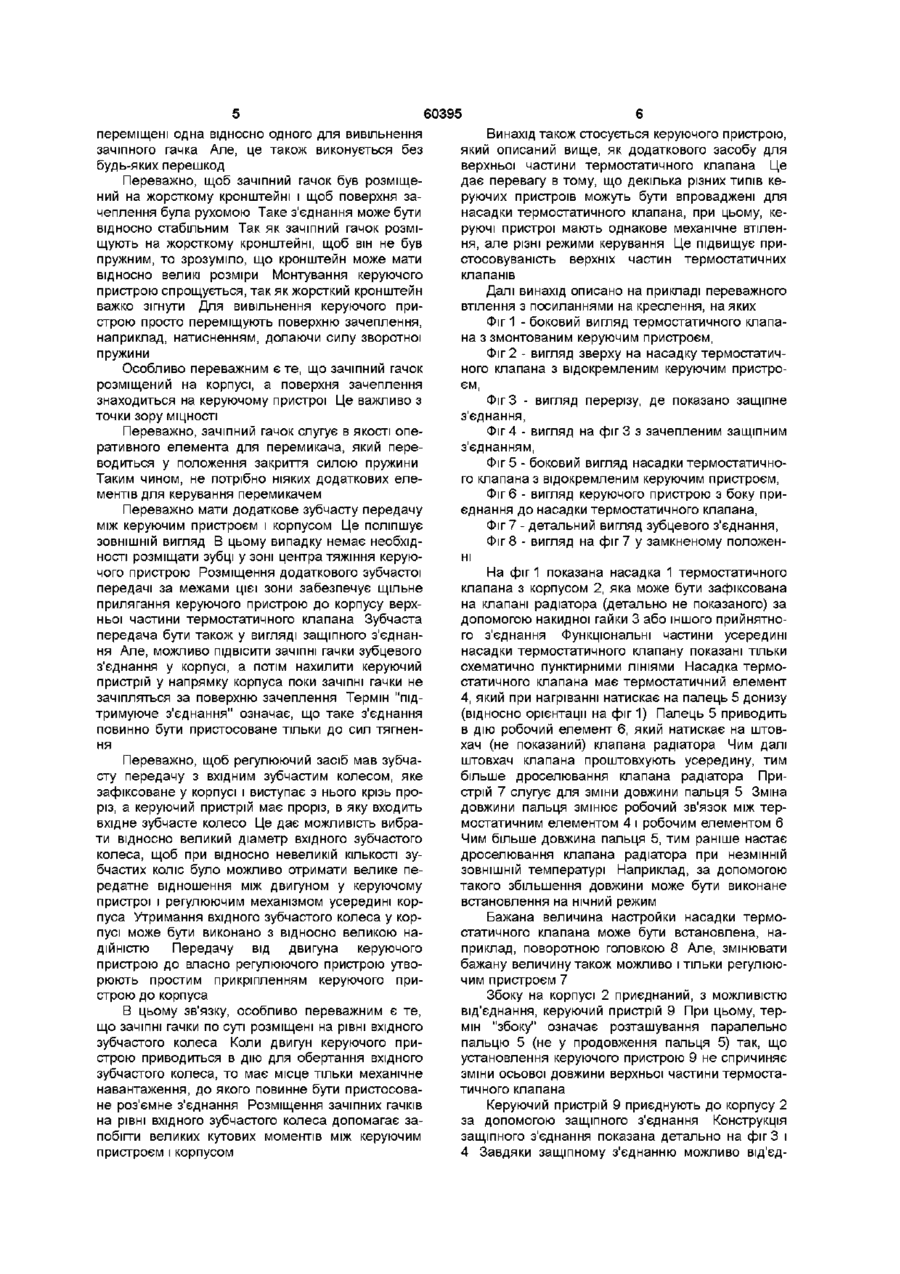

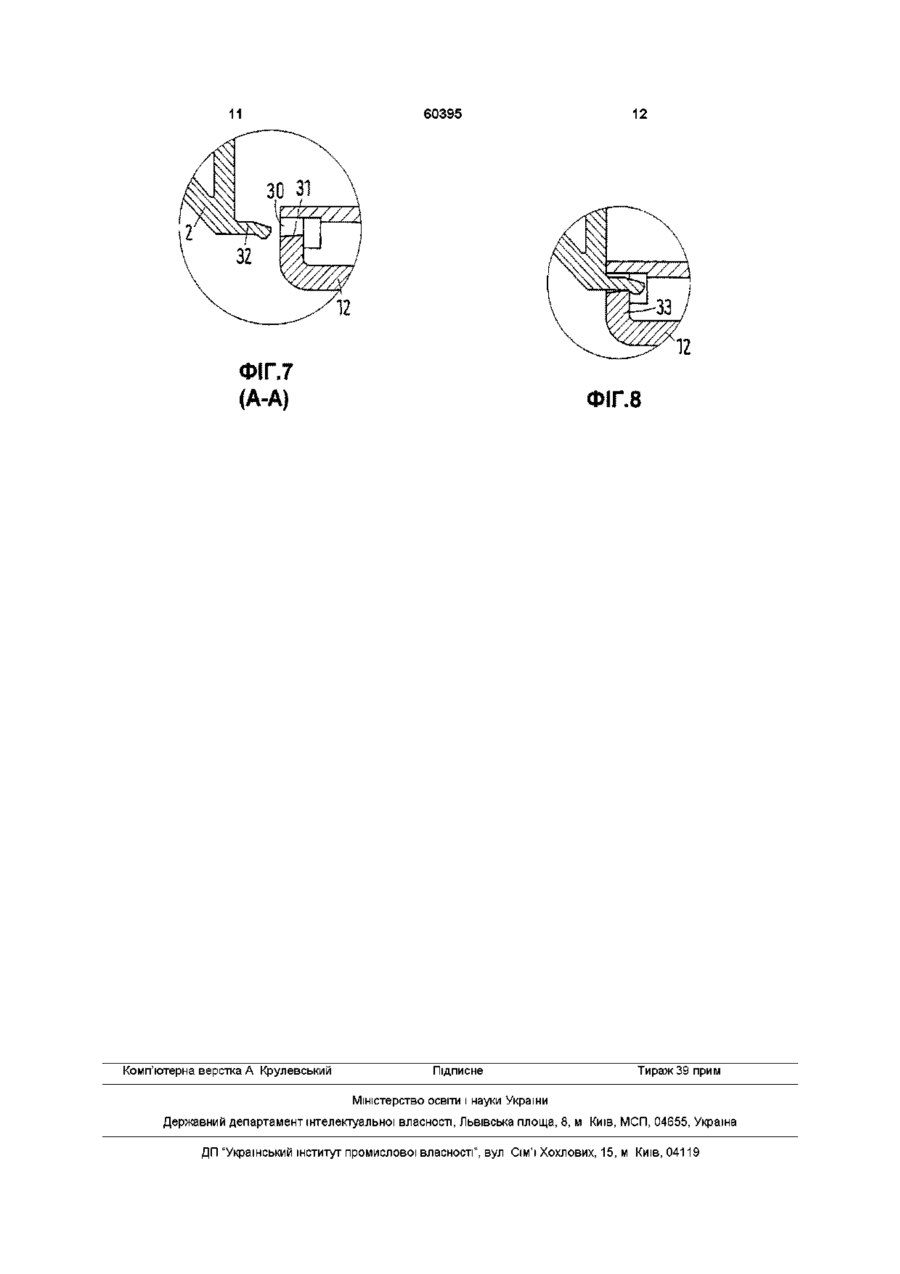

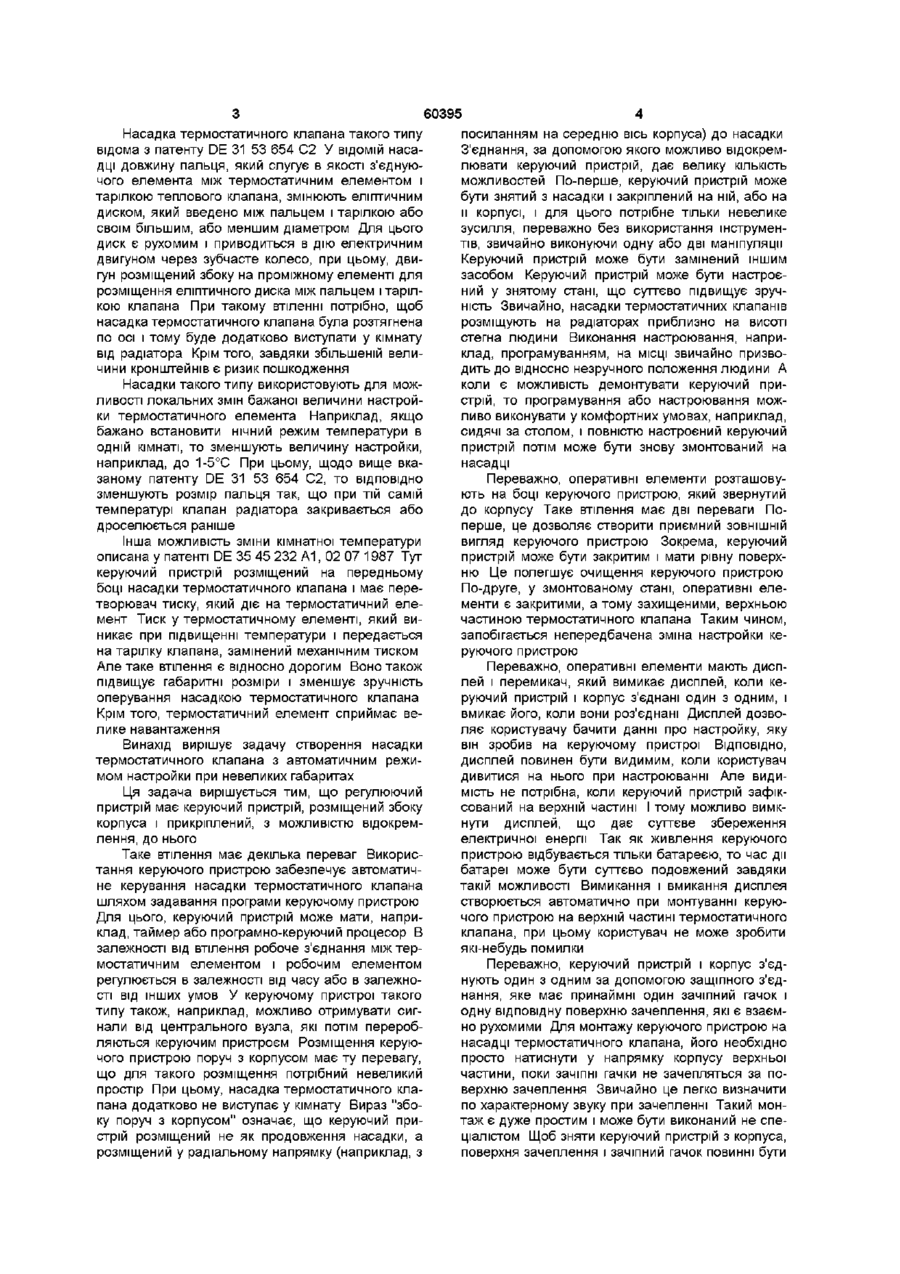

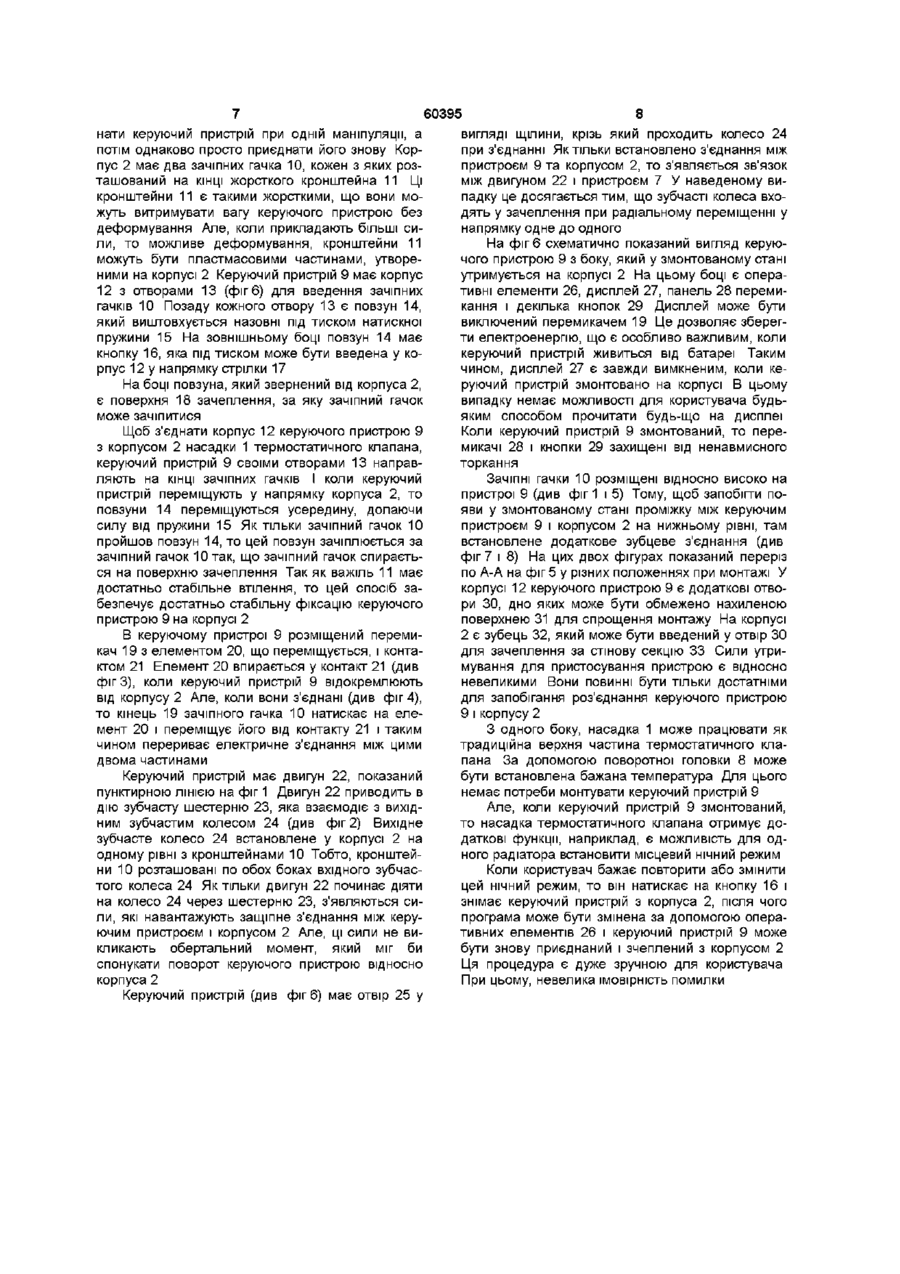

1 Насадка термостатичного клапана, яка складається з корпусу, термостатичного елемента, з'єднаного з'єднуючим елементом з переміщуючим клапан елементом, з регулюючого пристрою для змінювання робочого зв'язку переміщуючого елемента з термостатичним елементом, а також із керуючого пристрою розташованого збоку від корпусу, яка відрізняється тим, що керуючий пристрій (9) роз'ємно змонтовано на корпусі (2), регулюючий пристрій (7) має зубчасту передачу з вхідним зубчастим колесом (24), яке змонтовано у корпусі (2) і виступає з нього, а керуючий пристрій (9) має отвір (25), в який введено зубчасте колесо (24) 2 Насадка термостатичного клапана за п 1 , яка відрізняється тим, що оперативні елементи розміщені на боці керуючого пристрою (9), який обернений до корпусу (2) 3 Насадка термостатичного клапана за п 2, яка відрізняється тим, що оперативні елементи (26) мають дисплей (27) і перемикач (19), який вимикає дисплей (27), коли керуючий пристрій (9) і корпус (2) з'єднані один з одним, і вмикає його, коли вони роз'єднані 4 Насадка термостатичного клапана за будь-яким з пунктів 1-3, яка відрізняється тим, що керуючий пристрій (9) і корпус (2) з'єднані один з одним за щіпним з єднанням, яке має принаймні один зачіпний гачок (10) і одну поверхню зачеплення (18), які є взаємно рухомими 5 Насадка термостатичного клапана за п 4, яка відрізняється тим, що зачіпний гачок (10) розміщений на жорсткому кронштейні (11), а поверхня зачеплення (18) є рухомою 6 Насадка термостатичного клапана за п 4 або 5, яка відрізняється тим, що зачіпний гачок (10) розміщений на корпусі (2), а поверхня зачеплення (18) на керуючому пристрої 7 Насадка термостатичного клапана за одним з пунктів 4-6, яка відрізняється тим, що зачіпний гачок (10) служить оперативним елементом для перемикача (19) на який у напрямку замикання діє сила від пружини 8 Насадка термостатичного клапана за одним з пунктів 4-7, яка відрізняється тим, що защіпне з'єднання має два зачіпних гачки (10), які розміщені, по суті, симетрично до лінії (34), що проходить по середній осі корпусу (2) 9 Насадка термостатичного клапана за п 8, яка відрізняється тим, що між керуючим пристроєм (9) і корпусом (2) є додаткове зубчасте з'єднання (32) 10 Насадка термостатичного клапана за п 1, яка відрізняється тим, що зубчасте колесо (24) висувається з корпусу (2) через щілину, а отвір (25) виконаний у вигляді щілини 11 Насадка термостатичного клапана за п 10, яка відрізняється тим, що зачіпний гачок (10) знаходиться у одній площині з вхідним зубчастим колесом (24) 12 Керуючий пристрій, який має корпус з розміщеним в ньому засобом зв'язку з регулюючим пристроєм насадки термостатичного клапана, і вказаний засіб має зв'язок з електродвигуном, який відрізняється тим, що керуючий пристрій (9) змонтовано на корпусі насадки термостатичного клапана роз'ємно і він має на своєму корпусі (12) отвір (25) для вводу в нього вихідного зубчастого колеса (24) регулюючого пристрою (7), а засобом зв'язку з регулюючим пристроєм (7) є зубчасте колесо (23) Винахід стосується насадки термостатичного клапана з корпусом, термостатичним елементом, який поєднано з'єднуючим елементом з перемі щуючим клапан елементом і з регулюючим пристроєм для змінювання робочого зв'язку переміщуючого елемента з термостатичним елементом О ю о> C O О (О 60395 посиланням на середню вісь корпуса) до насадки З'єднання, за допомогою якого можливо відокремлювати керуючий пристрій, дає велику КІЛЬКІСТЬ можливостей По-перше, керуючий пристрій може бути знятий з насадки і закріплений на ній, або на и корпусі, і для цього потрібне тільки невелике зусилля, переважно без використання інструментів, звичайно виконуючи одну або дві маніпуляції Керуючий пристрій може бути замінений іншим засобом Керуючий пристрій може бути настроєний у знятому стані, що суттєво підвищує зручність Звичайно, насадки термостатичних клапанів розміщують на радіаторах приблизно на висоті стегна людини Виконання настроювання, наприклад, програмуванням, на МІСЦІ звичайно призводить до відносно незручного положення людини А коли є можливість демонтувати керуючий приНасадки такого типу використовують для можстрій, то програмування або настроювання можливості локальних змін бажаної величини настройливо виконувати у комфортних умовах, наприклад, ки термостатичного елемента Наприклад, якщо сидячі за столом, і повністю настроєний керуючий бажано встановити нічний режим температури в пристрій потім може бути знову змонтований на одній кімнаті, то зменшують величину настройки, насадці наприклад, до 1-5°С При цьому, щодо вище вка Насадка термостатичного клапана такого типу відома з патенту DE 31 53 654 С2 У ВІДОМІЙ насадці довжину пальця, який слугує в якості з'єднуючого елемента між термостатичним елементом і тарілкою теплового клапана, змінюють еліптичним диском, який введено між пальцем і тарілкою або своїм більшим, або меншим діаметром Для цього диск є рухомим і приводиться в дію електричним двигуном через зубчасте колесо, при цьому, двигун розміщений збоку на проміжному елементі для розміщення еліптичного диска між пальцем і тарілкою клапана При такому втіленні потрібно, щоб насадка термостатичного клапана була розтягнена по осі і тому буде додатково виступати у кімнату від радіатора Крім того, завдяки збільшеній величини кронштейнів є ризик пошкодження заному патенту DE 31 53 654 С2, то ВІДПОВІДНО зменшують розмір пальця так, що при тій самій температурі клапан радіатора закривається або дроселюється раніше Інша можливість зміни кімнатної температури описана у патенті DE 35 45 232 А1, 02 07 1987 Тут керуючий пристрій розміщений на передньому боці насадки термостатичного клапана і має перетворювач тиску, який діє на термостатичний елемент Тиск у термостатичному елементі, який виникає при підвищенні температури і передається на тарілку клапана, замінений механічним тиском Але таке втілення є відносно дорогим Воно також підвищує габаритні розміри і зменшує зручність оперування насадкою термостатичного клапана Крім того, термостатичний елемент сприймає велике навантаження Винахід вирішує задачу створення насадки термостатичного клапана з автоматичним режимом настройки при невеликих габаритах Ця задача вирішується тим, що регулюючий пристрій має керуючий пристрій, розміщений збоку корпуса і прикріплений, з можливістю відокремлення, до нього Таке втілення має декілька переваг Використання керуючого пристрою забезпечує автоматичне керування насадки термостатичного клапана шляхом задавання програми керуючому пристрою Для цього, керуючий пристрій може мати, наприклад, таймер або програмно-керуючий процесор В залежності від втілення робоче з'єднання між термостатичним елементом і робочим елементом регулюється в залежності від часу або в залежності від інших умов У керуючому пристрої такого типу також, наприклад, можливо отримувати сигнали від центрального вузла, які потім переробляються керуючим пристроєм Розміщення керуючого пристрою поруч з корпусом має ту перевагу, що для такого розміщення потрібний невеликий простір При цьому, насадка термостатичного клапана додатково не виступає у кімнату Вираз "збоку поруч з корпусом" означає, що керуючий пристрій розміщений не як продовження насадки, а розміщений у радіальному напрямку (наприклад, з Переважно, оперативні елементи розташовують на боці керуючого пристрою, який звернутий до корпусу Таке втілення має дві переваги Поперше, це дозволяє створити приємний ЗОВНІШНІЙ вигляд керуючого пристрою Зокрема, керуючий пристрій може бути закритим і мати рівну поверхню Це полегшує очищення керуючого пристрою По-друге, у змонтованому стані, оперативні елементи є закритими, а тому захищеними, верхньою частиною термостатичного клапана Таким чином, запобігається непередбачена зміна настройки керуючого пристрою Переважно, оперативні елементи мають дисплей і перемикач, який вимикає дисплей, коли керуючий пристрій і корпус з'єднані один з одним, і вмикає його, коли вони роз'єднані Дисплей дозволяє користувачу бачити данні про настройку, яку він зробив на керуючому пристрої ВІДПОВІДНО, дисплей повинен бути видимим, коли користувач дивитися на нього при настроюванні Але видимість не потрібна, коли керуючий пристрій зафіксований на верхній частині І тому можливо вимкнути дисплей, що дає суттєве збереження електричної енергії Так як живлення керуючого пристрою відбувається тільки батареєю, то час дії батареї може бути суттєво подовжений завдяки такій можливості Вимикання і вмикання дисплея створюється автоматично при монтуванні керуючого пристрою на верхній частині термостатичного клапана, при цьому користувач не може зробити які-небудь помилки Переважно, керуючий пристрій і корпус з'єднують один з одним за допомогою защіпного з'єднання, яке має принаймні один зачіпний гачок і одну відповідну поверхню зачеплення, які є взаємно рухомими Для монтажу керуючого пристрою на насадці термостатичного клапана, його необхідно просто натиснути у напрямку корпусу верхньої частини, поки зачіпні гачки не зачепляться за поверхню зачеплення Звичайно це легко визначити по характерному звуку при зачепленні Такий монтаж є дуже простим і може бути виконаний не спеціалістом Щоб зняти керуючий пристрій з корпуса, поверхня зачеплення і зачіпний гачок повинні бути 60395 переміщені одна відносно одного для вивільнення зачіпного гачка Але, це також виконується без будь-яких перешкод Переважно, щоб зачіпний гачок був розміщений на жорсткому кронштейні і щоб поверхня зачеплення була рухомою Таке з'єднання може бути відносно стабільним Так як зачіпний гачок розміщують на жорсткому кронштейні, щоб він не був пружним, то зрозуміло, що кронштейн може мати відносно великі розміри Монтування керуючого пристрою спрощується, так як жорсткий кронштейн важко зігнути Для вивільнення керуючого пристрою просто переміщують поверхню зачеплення, наприклад, натисненням, долаючи силу зворотної пружини Особливо переважним є те, що зачіпний гачок розміщений на корпусі, а поверхня зачеплення знаходиться на керуючому пристрої Це важливо з точки зору МІЦНОСТІ Переважно, зачіпний гачок слугує в якості оперативного елемента для перемикача, який переводиться у положення закриття силою пружини Таким чином, не потрібно ніяких додаткових елементів для керування перемикачем Переважно мати додаткове зубчасту передачу між керуючим пристроєм і корпусом Це поліпшує ЗОВНІШНІЙ вигляд В цьому випадку немає необхідності розміщати зубці у зоні центра тяжіння керуючого пристрою Розміщення додаткового зубчастої передачі за межами цієї зони забезпечує щільне прилягання керуючого пристрою до корпусу верхньої частини термостатичного клапана Зубчаста передача бути також у вигляді защіпного з'єднання Але, можливо ПІДВІСИТИ зачіпні гачки зубцевого з'єднання у корпусі, а потім нахилити керуючий пристрій у напрямку корпуса поки зачіпні гачки не зачіпляться за поверхню зачеплення Термін "підтримуюче з'єднання" означає, що таке з'єднання повинно бути пристосоване тільки до сил тягнення Переважно, щоб регулюючий засіб мав зубчасту передачу з вхідним зубчастим колесом, яке зафіксоване у корпусі і виступає з нього крізь проріз, а керуючий пристрій має проріз, в яку входить вхідне зубчасте колесо Це дає можливість вибрати відносно великий діаметр вхідного зубчастого колеса, щоб при відносно невеликій КІЛЬКОСТІ зубчастих коліс було можливо отримати велике передатне відношення між двигуном у керуючому пристрої і регулюючим механізмом усередині корпуса Утримання вхідного зубчастого колеса у корпусі може бути виконано з відносно великою надійністю Передачу від двигуна керуючого пристрою до власно регулюючого пристрою утворюють простим прикріпленням керуючого пристрою до корпуса В цьому зв'язку, особливо переважним є те, що зачіпні гачки по суті розміщені на рівні вхідного зубчастого колеса Коли двигун керуючого пристрою приводиться в дію для обертання вхідного зубчастого колеса, то має місце тільки механічне навантаження, до якого повинне бути пристосоване роз'ємне з'єднання Розміщення зачіпних гачків на рівні вхідного зубчастого колеса допомагає запобігти великих кутових моментів між керуючим пристроєм і корпусом Винахід також стосується керуючого пристрою, який описаний вище, як додаткового засобу для верхньої частини термостатичного клапана Це дає перевагу в тому, що декілька різних типів керуючих пристроїв можуть бути впроваджені для насадки термостатичного клапана, при цьому, керуючі пристрої мають однакове механічне втілення, але різні режими керування Це підвищує пристосовуваність верхніх частин термостатичних клапанів Далі винахід описано на прикладі переважного втілення з посиланнями на креслення, на яких Фіг 1 - боковий вигляд термостатичного клапана з змонтованим керуючим пристроєм, Фіг 2 - вигляд зверху на насадку термостатичного клапана з відокремленим керуючим пристроєм, Фіг 3 - вигляд перерізу, де показано защіпне з'єднання, Фіг 4 - вигляд на фіг 3 з зачепленим защіпним з'єднанням, Фіг 5 - боковий вигляд насадки термостатичного клапана з відокремленим керуючим пристроєм, Фіг 6 - вигляд керуючого пристрою з боку приєднання до насадки термостатичного клапана, Фіг 7 - детальний вигляд зубцевого з'єднання, Фіг 8 - вигляд на фіг 7 у замкненому положенні На фіг 1 показана насадка 1 термостатичного клапана з корпусом 2, яка може бути зафіксована на клапані радіатора (детально не показаного) за допомогою накидної гайки 3 або іншого прийнятного з'єднання Функціональні частини усередині насадки термостатичного клапану показані тільки схематично пунктирними ЛІНІЯМИ Насадка термостатичного клапана має термостатичний елемент 4, який при нагріванні натискає на палець 5 донизу (відносно орієнтації на фіг 1) Палець 5 приводить в дію робочий елемент 6, який натискає на штовхач (не показаний) клапана радіатора Чим далі штовхач клапана проштовхують усередину, тим більше дроселювання клапана радіатора Пристрій 7 слугує для зміни довжини пальця 5 Зміна довжини пальця змінює робочий зв'язок між термостатичним елементом 4 і робочим елементом 6 Чим більше довжина пальця 5, тим раніше настає дроселювання клапана радіатора при незмінній ЗОВНІШНІЙ температурі Наприклад, за допомогою такого збільшення довжини може бути виконане встановлення на нічний режим Бажана величина настройки насадки термостатичного клапана може бути встановлена, наприклад, поворотною головкою 8 Але, змінювати бажану величину також можливо і тільки регулюючим пристроєм 7 Збоку на корпусі 2 приєднаний, з можливістю від'єднання, керуючий пристрій 9 При цьому, термін "збоку" означає розташування паралельно пальцю 5 (не у продовження пальця 5) так, що установлення керуючого пристрою 9 не спричиняє зміни осьової довжини верхньої частини термостатичного клапана Керуючий пристрій 9 приєднують до корпусу 2 за допомогою защіпного з'єднання Конструкція защіпного з'єднання показана детально на фіг 3 і 4 Завдяки защіпному з'єднанню можливо від'єд 60395 8 вигляді щілини, крізь який проходить колесо 24 нати керуючий пристрій при одній маніпуляції, а при з'єднанні Як тільки встановлено з'єднання між потім однаково просто приєднати його знову Корпристроєм 9 та корпусом 2, то з'являється зв'язок пус 2 має два зачіпних гачка 10, кожен з яких розміж двигуном 22 і пристроєм 7 У наведеному виташований на КІНЦІ жорсткого кронштейна 11 Ці падку це досягається тим, що зубчасті колеса вхокронштейни 11 є такими жорсткими, що вони модять у зачеплення при радіальному переміщенні у жуть витримувати вагу керуючого пристрою без напрямку одне до одного деформування Але, коли прикладають більші сили, то можливе деформування, кронштейни 11 На фіг 6 схематично показаний вигляд керуюможуть бути пластмасовими частинами, утворечого пристрою 9 з боку, який у змонтованому стані ними на корпусі 2 Керуючий пристрій 9 має корпус утримується на корпусі 2 На цьому боці є опера12 з отворами 13 (фіг 6) для введення зачіпних тивні елементи 26, дисплей 27, панель 28 перемигачків 10 Позаду кожного отвору 13 є повзун 14, кання і декілька кнопок 29 Дисплей може бути який виштовхується назовні під тиском натискної виключений перемикачем 19 Це дозволяє зберегпружини 15 На зовнішньому боці повзун 14 має ти електроенергію, що є особливо важливим, коли кнопку 16, яка під тиском може бути введена у кокеруючий пристрій живиться від батареї Таким рпус 12 у напрямку стрілки 17 чином, дисплей 27 є завжди вимкненим, коли керуючий пристрій змонтовано на корпусі В цьому На боці повзуна, який звернений від корпуса 2, випадку немає можливості для користувача будьє поверхня 18 зачеплення, за яку зачіпний гачок яким способом прочитати будь-що на дисплеї може зачіпитися Коли керуючий пристрій 9 змонтований, то переЩоб з'єднати корпус 12 керуючого пристрою 9 микачі 28 і кнопки 29 захищені від ненавмисного з корпусом 2 насадки 1 термостатичного клапана, торкання керуючий пристрій 9 своїми отворами 13 направляють на КІНЦІ зачіпних гачків І коли керуючий Зачіпні гачки 10 розміщені відносно високо на пристрій переміщують у напрямку корпуса 2, то пристрої 9 (див фіг 1 і 5) Тому, щоб запобігти поповзуни 14 переміщуються усередину, долаючи яви у змонтованому стані проміжку між керуючим силу від пружини 15 Як тільки зачіпний гачок 10 пристроєм 9 і корпусом 2 на нижньому рівні, там пройшов повзун 14, то цей повзун зачіплюється за встановлене додаткове зубцеве з'єднання (див зачіпний гачок 10 так, що зачіпний гачок спираєтьфіг 7 і 8) На цих двох фігурах показаний переріз ся на поверхню зачеплення Так як важіль 11 має по А-А на фіг 5 у різних положеннях при монтажі У достатньо стабільне втілення, то цей спосіб закорпусі 12 керуючого пристрою 9 є додаткові отвобезпечує достатньо стабільну фіксацію керуючого ри ЗО, дно яких може бути обмежено нахиленою пристрою 9 на корпусі 2 поверхнею 31 для спрощення монтажу На корпусі 2 є зубець 32, який може бути введений у отвір ЗО В керуючому пристрої 9 розміщений перемидля зачеплення за стінову секцію 33 Сили утрикач 19 з елементом 20, що переміщується, і контамування для пристосування пристрою є відносно ктом 21 Елемент 20 впирається у контакт 21 (див невеликими Вони повинні бути тільки достатніми фігЗ), коли керуючий пристрій 9 відокремлюють для запобігання роз'єднання керуючого пристрою від корпусу 2 Але, коли вони з'єднані (див фіг 4), 9 і корпусу 2 то кінець 19 зачіпного гачка 10 натискає на елемент 20 і переміщує його від контакту 21 і таким З одного боку, насадка 1 може працювати як чином перериває електричне з'єднання між цими традиційна верхня частина термостатичного кладвома частинами пана За допомогою поворотної головки 8 може бути встановлена бажана температура Для цього Керуючий пристрій має двигун 22, показаний немає потреби монтувати керуючий пристрій 9 пунктирною ЛІНІЄЮ на фіг 1 Двигун 22 приводить в дію зубчасту шестерню 23, яка взаємодіє з вихідАле, коли керуючий пристрій 9 змонтований, ним зубчастим колесом 24 (див фіг 2) Вихідне то насадка термостатичного клапана отримує дозубчасте колесо 24 встановлене у корпусі 2 на даткові функції, наприклад, є можливість для ододному рівні з кронштейнами 10 Тобто, кронштейного радіатора встановити місцевий нічний режим ни 10 розташовані по обох боках вхідного зубчасКоли користувач бажає повторити або змінити того колеса 24 Як тільки двигун 22 починає діяти цей нічний режим, то він натискає на кнопку 16 і на колесо 24 через шестерню 23, з'являються сизнімає керуючий пристрій з корпуса 2, після чого ли, які навантажують защіпне з'єднання між керупрограма може бути змінена за допомогою операючим пристроєм і корпусом 2 Але, ці сили не витивних елементів 26 і керуючий пристрій 9 може кликають обертальний момент, який міг би бути знову приєднаний і зчеплений з корпусом 2 спонукати поворот керуючого пристрою відносно Ця процедура є дуже зручною для користувача корпуса 2 При цьому, невелика імовірність помилки Керуючий пристрій (див фіг 6) має отвір 25 у 60395 10 ФІГ.1 1619 ,, 1 І \l?l} 1 1 1 Ж 1 9 ФІГ.4 hi /ІЗ ш а П ФІГ.5 28 ФІГ.6 29 11 60395 12 12 ФІГ.7 (A-A) Комп'ютерна верстка А Крулевський ФІГ.8 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
