Вузол нижньої герметизації для прядильної центрефуги

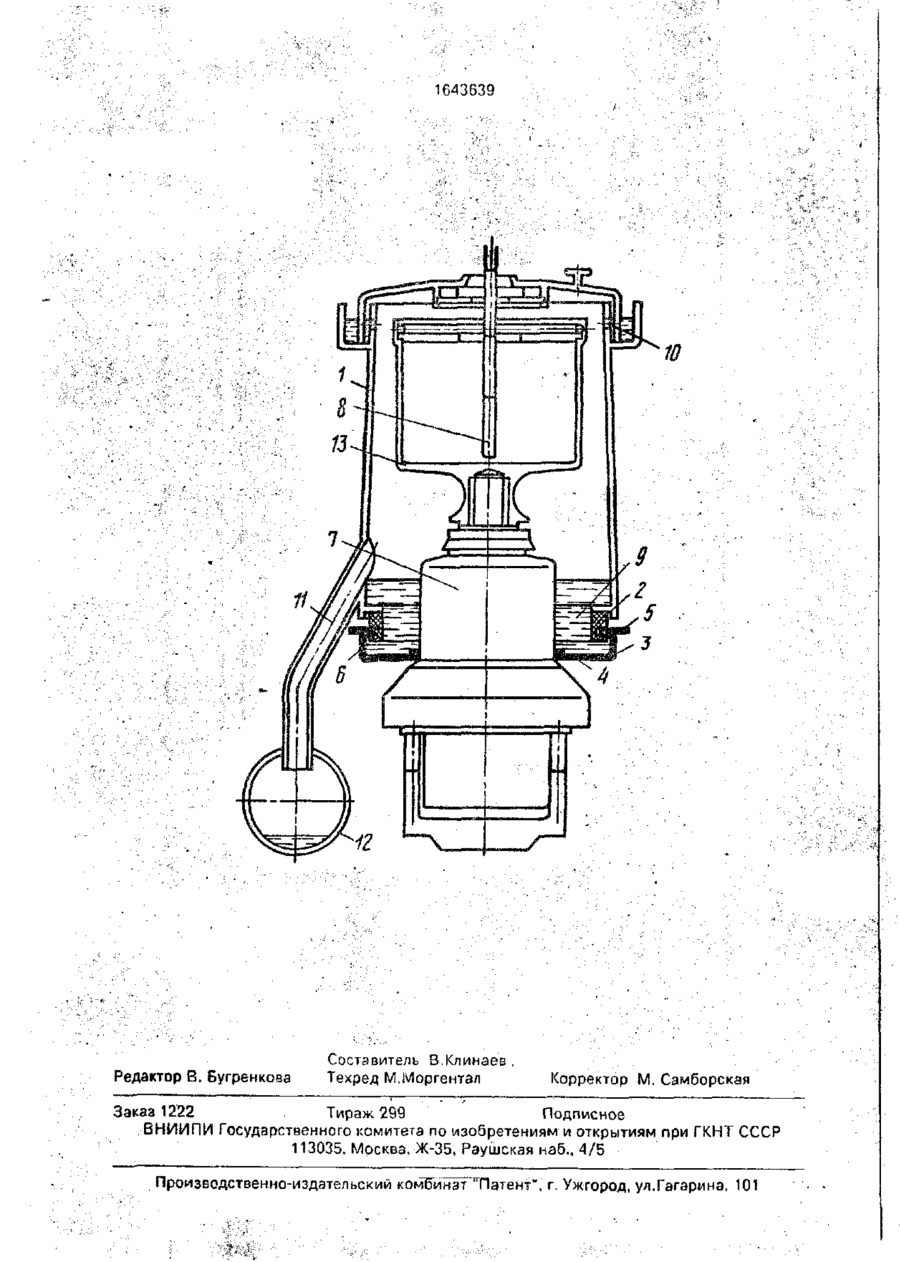

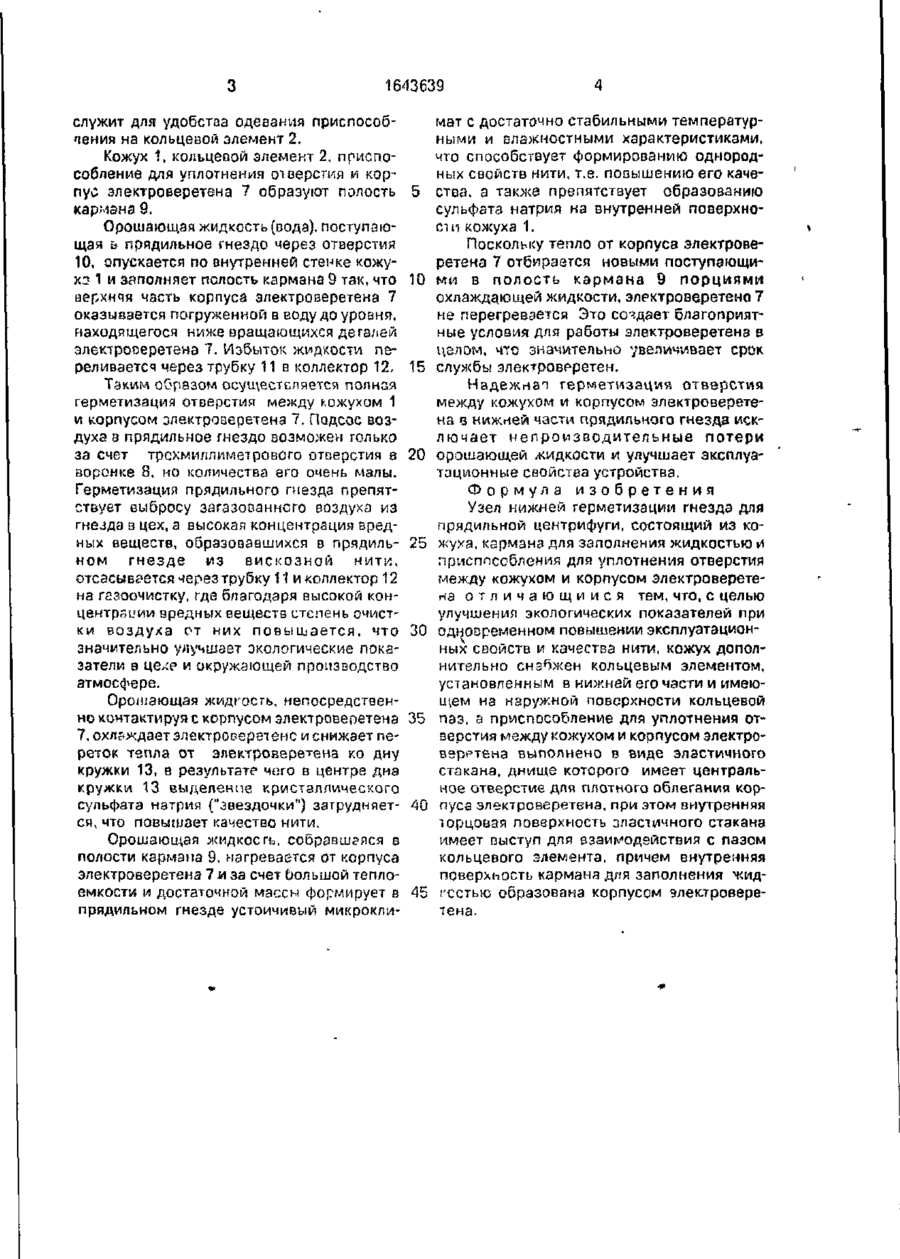

Изобретение относится к производству химических нитей, позволяет улучшить эко логические показатели и одновременно повысить эксплуатационные соойства узлов нижней герметизации прядильных центрифуг и качество нити за счет дополнительного снабжения кожуха кольцевым элементом, установленным в нижней части кожуха и имеющим на наружной поверхности кольцевого элемента кольцевой паз Приспособление для уплотнения отверстия между кожухом и корпусом электроверетена выполнено в виде эластичного стакана, днище которого имеет центральные отверстия для взаимодействия с корпусом электроверетена, а внутренняя торцовая поверхность стакана имеет выступ для взаимодействия с пазом кольцевого элемента. Внутренняя поверхность кармана для заполнения жидкостью образована корпусом электроверетена. Изобретение относится к производству химических нитей, а именно к конструкции узлов нижней герметизации прядильных центрифуг. Целью изобретения является улучшение экологических показателей при одновременном повышении эксплуатационных свойств и качества нити. На чертеже представлена прядильная центрифуга, разрез. Предлагаемый узел нижней герметизации состоит из кожуха 1, к которому прикреплен кольцевой элемент 2, снабженный наружным пазом, приспособления для уплотнения, выполненного в виде эластичного стакана 3 с днищем 4. имеющим центральное отверстие, торцовая часть стакана снабжена фланцем 5 и внутренним кольцевым выступом 6. Приспособление для уплотнения, выполненное из кислотощелочестойкой резины, отверстием днища 4 одевается с натягом на корпус электроверетена 7, затем злектроверетено 7 устанавливается в прядильное гнездо 8. Внутренний кольцевой выступ 6 с натягом вставляется в наружный паз кольцевого элемента 2. Эластичность материала приспособления необходима для компенсации радиальных \л осевых смешений при монтэя е электроверетена, а упругие свойства материала дают возможность плотно одевать днище А приспособления на корпус элекгроверетена 7 и выступ б плотно вставлять в паз кольцевого элемента 2. Выступ б и паз кольцевого элемента 2 выполнены для того, чтобы приспособление для уплотнения надежно удерживалось на кольце Фланец 5 1643639 служит для удобства одевания приспособления на кольцевой элемент 2. Кожух 1, кольцевой элемент 2, приспособление для уплотнения отверстия и корпус электроверетена 7 образуют полость кармана 9. Орошающая жидкость (рода), поступающая ъ прядильное гнездо через отверстия 10, опускается по внутренней стенке кожух ? 1 и заполняет полость кармана 9 так, что е верхняя часть корпуса электроверетена 7 оказывается погруженной в воду до уровня, ршходящегося ниже вращающихся деталей электрооеретена Т. Избыток жидкости переливается через трубку 11 в коллектор 12, Таким оОразом осуществляется полная герметизация отверстия между кожухом 1 и корпусом злєктроверєтенз 7. Подсос воздуха з прядильное гнездо возможен только за счет трехмиллиметрового отверстия 8 воронке 8, но количества его очень малы. Герметизация прядильного гнезда препятствует выбросу загазованного воздуха из гнезда з цех, а высокая концентрация вредных веществ, образовавшихся в прядильном гнезде из вискозной нити, отсасывается через трубку 11 иколлектор 12 на газоочистку, где благодаря высокой концентрации вредных веществ степень очистки воздуха от них повышается, что значительно улучшает экологические показатели в цехе и окружающей производство атмосфере. 5 10 15 20 25 30 Орошающая жидгоегь, непосредственно контактируя с корпусом злектроверетена 35 7, охлаждает электровератенс и снижает переток тепла от эяектроверетена ко дну кружки 13, в результате чого в центре дна кружки 13 выделение кристаллического сульфата натрия ("звездочки") затрудняет- 40 ся, что повышает качество нити. Орошающая жидкость, собравшаяся в полости кармана 9, нагревается от корпуса злектроверетена 7 и за счет большой теплоемкости и достаточной массы формирует в 45 прядильном гнезде устойчивый микрокли мат с достаточно стабильными температурными и влажностными характеристиками, что способствует формированию однородных свойств нити, т.е. повышению его качества, а также препятствует образованию сульфата натрия на внутренней поверхности кожуха 1. Поскольку тепло от корпуса электроверетена 7 отбирается новыми поступэющими в полость кармана 9 порциями охлажда.ющей жидкости, электроверетено 7 не перегревается Это создает благоприятные условия для работы электроверетенз з целом, что значительно увеличивает срок службы электроврретен. Надежная герметизация отверстия между кожухом и корпусом злектроверетена в нижней части прядильного гнезда исключает непроизводительные потери орошающей лшдкости и улучшает эксплуатационные свойства устройства. Формула изобретения Узел нижней герметизации гнезда для прядильной центрифуги, состоящий из кожуха, кармана для заполнения жидкостью и приспособления для уплотнения отверстия между кожухом и корпусом электроверетена о т л и ч а ю щ и й с я тем, что, с целью улучшения экологических показателей при одновременном повышении эксплуатационных свойств и качества нити, кожух дополнительно енз^жен кольцевым элементом, установленным в нижней его части и имеющем на наружной поверхности кольцевой паз, а приспособление для уплотнения отверстия между кожухом и корпусом электровэр^тенэ выполнено в виде эластичного стакана, днище которого имеет центральное отверстие для плотного облегания корпуса злектроверетена, при этом внутренняя юрцовая поверхность эластичного стакана имеет выступ для взаимодействия с пазом кольцевого элемента, причем внутренняя поверхность кармана для заполнения жидгестыо образована корпусам электроверетена. 1643639 Редактор В. Бугренкова Составитель В.Клинаев . Техред М.Моргентал Корректор М. Самборская Заказ 1222 Тираж 299 ' Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комгУинзт^Патент", г. Ужгород, ул.Гагарина, 101
