Кабельна розподільна шафа

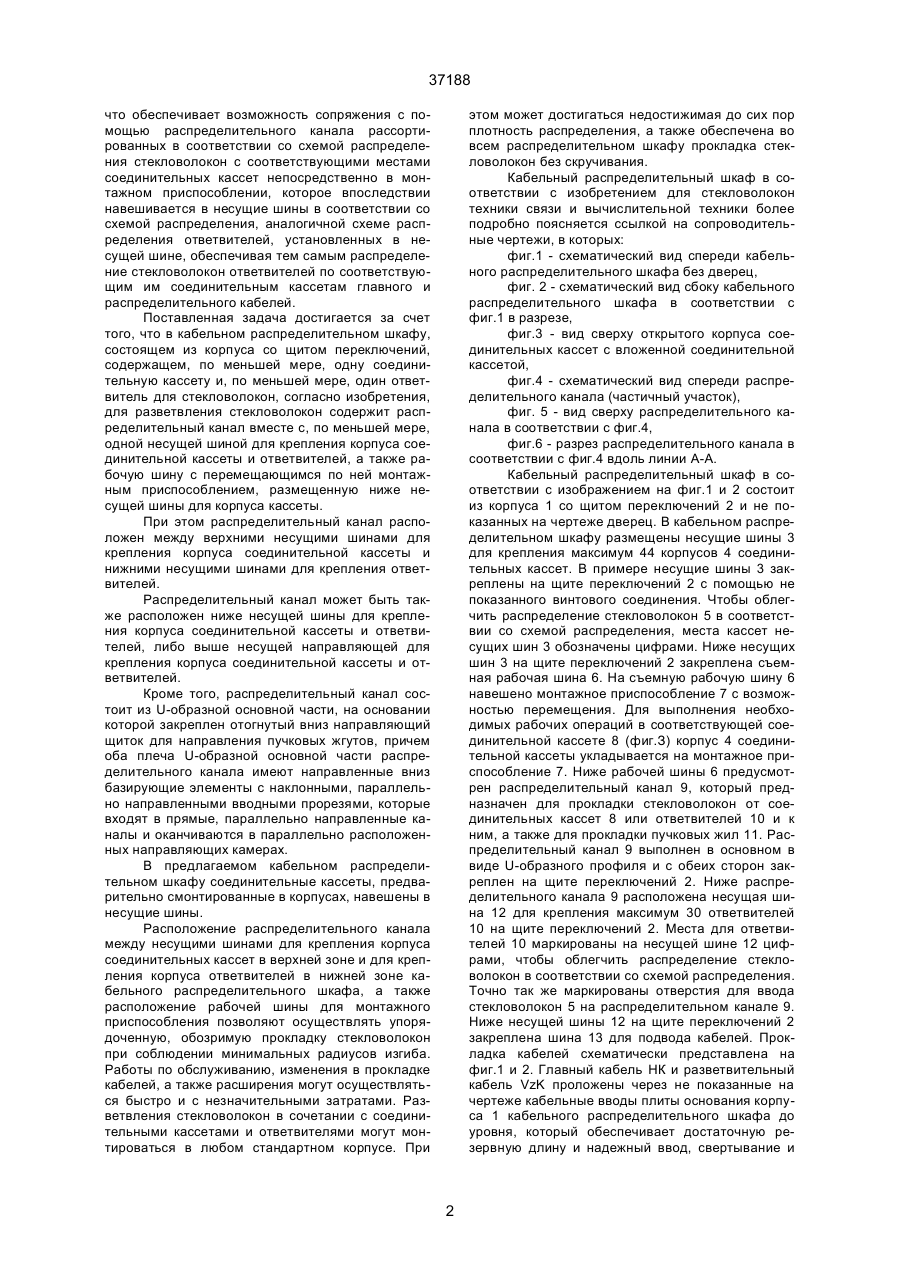

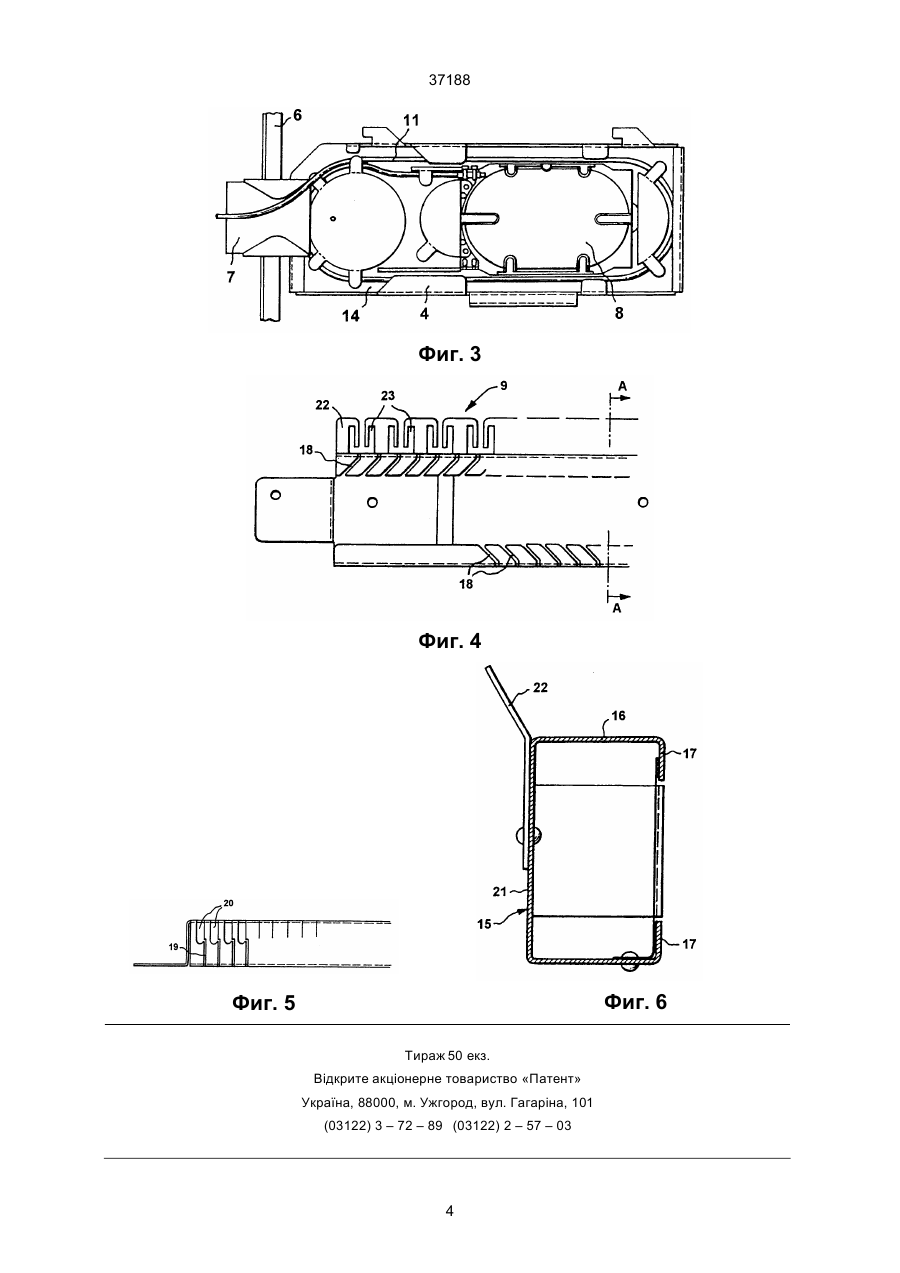

1. Кабельный распределительный шкаф, состоящий из корпуса со щитом переключений, содержащий, по меньшей мере, одну соединительную кассету и, по меньшей мере, один ответвитель для стекловолокон, отличающийся тем, что для разветвления стекловолокон содержит распределительный канал вместе с, по меньшей мере, одной несущей шиной для крепления корпуса соединительной кассеты и ответвителей, а также рабочую шину с перемещающимся по ней монтажным приспособлением, размещенную ниже несущей шины для корпуса кассеты. 2. Кабельный распределительный шкаф по п.1, отличающийся тем, что распределительный канал расположен между верхними несущими шинами для крепления корпуса соединительной кассеты и нижними несущими шинами для крепления ответвителей. C2 (54) КАБЕЛЬНА РОЗПОДІЛЬНА ШАФА 37188 что обеспечивает возможность сопряжения с помощью распределительного канала рассортированных в соответствии со схемой распределения стекловолокон с соответствующими местами соединительных кассет непосредственно в монтажном приспособлении, которое впоследствии навешивается в несущие шины в соответствии со схемой распределения, аналогичной схеме распределения ответвителей, установленных в несущей шине, обеспечивая тем самым распределение стекловолокон ответвителей по соответствующим им соединительным кассетам главного и распределительного кабелей. Поставленная задача достигается за счет того, что в кабельном распределительном шкафу, состоящем из корпуса со щитом переключений, содержащем, по меньшей мере, одну соединительную кассету и, по меньшей мере, один ответвитель для стекловолокон, согласно изобретения, для разветвления стекловолокон содержит распределительный канал вместе с, по меньшей мере, одной несущей шиной для крепления корпуса соединительной кассеты и ответвителей, а также рабочую шину с перемещающимся по ней монтажным приспособлением, размещенную ниже несущей шины для корпуса кассеты. При этом распределительный канал расположен между верхними несущими шинами для крепления корпуса соединительной кассеты и нижними несущими шинами для крепления ответвителей. Распределительный канал может быть также расположен ниже несущей шины для крепления корпуса соединительной кассеты и ответвителей, либо выше несущей направляющей для крепления корпуса соединительной кассеты и ответвителей. Кроме того, распределительный канал состоит из U-образной основной части, на основании которой закреплен отогнутый вниз направляющий щиток для направления пучковых жгутов, причем оба плеча U-образной основной части распределительного канала имеют направленные вниз базирующие элементы с наклонными, параллельно направленными вводными прорезями, которые входят в прямые, параллельно направленные каналы и оканчиваются в параллельно расположенных направляющих камерах. В предлагаемом кабельном распределительном шкафу соединительные кассеты, предварительно смонтированные в корпусах, навешены в несущие шины. Расположение распределительного канала между несущими шинами для крепления корпуса соединительных кассет в верхней зоне и для крепления корпуса ответвителей в нижней зоне кабельного распределительного шкафа, а также расположение рабочей шины для монтажного приспособления позволяют осуществлять упорядоченную, обозримую прокладку стекловолокон при соблюдении минимальных радиусов изгиба. Работы по обслуживанию, изменения в прокладке кабелей, а также расширения могут осуществляться быстро и с незначительными затратами. Разветвления стекловолокон в сочетании с соединительными кассетами и ответвителями могут монтироваться в любом стандартном корпусе. При этом может достигаться недостижимая до сих пор плотность распределения, а также обеспечена во всем распределительном шкафу прокладка стекловолокон без скручивания. Кабельный распределительный шкаф в соответствии с изобретением для стекловолокон техники связи и вычислительной техники более подробно поясняется ссылкой на сопроводительные чертежи, в которых: фиг.1 - схематический вид спереди кабельного распределительного шкафа без дверец, фиг. 2 - схематический вид сбоку кабельного распределительного шкафа в соответствии с фиг.1 в разрезе, фиг.3 - вид сверху открытого корпуса соединительных кассет с вложенной соединительной кассетой, фиг.4 - схематический вид спереди распределительного канала (частичный участок), фиг. 5 - вид сверху распределительного канала в соответствии с фиг.4, фиг.6 - разрез распределительного канала в соответствии с фиг.4 вдоль линии А-А. Кабельный распределительный шкаф в соответствии с изображением на фиг.1 и 2 состоит из корпуса 1 со щитом переключений 2 и не показанных на чертеже дверец. В кабельном распределительном шкафу размещены несущие шины 3 для крепления максимум 44 корпусов 4 соединительных кассет. В примере несущие шины 3 закреплены на щите переключений 2 с помощью не показанного винтового соединения. Чтобы облегчить распределение стекловолокон 5 в соответствии со схемой распределения, места кассет несущих шин 3 обозначены цифрами. Ниже несущих шин 3 на щите переключений 2 закреплена съемная рабочая шина 6. На съемную рабочую шину 6 навешено монтажное приспособление 7 с возможностью перемещения. Для выполнения необходимых рабочих операций в соответствующей соединительной кассете 8 (фиг.З) корпус 4 соединительной кассеты укладывается на монтажное приспособление 7. Ниже рабочей шины 6 предусмотрен распределительный канал 9, который предназначен для прокладки стекловолокон от соединительных кассет 8 или ответвителей 10 и к ним, а также для прокладки пучковых жил 11. Распределительный канал 9 выполнен в основном в виде U-образного профиля и с обеих сторон закреплен на щите переключений 2. Ниже распределительного канала 9 расположена несущая шина 12 для крепления максимум 30 ответвителей 10 на щите переключений 2. Места для ответвителей 10 маркированы на несущей шине 12 цифрами, чтобы облегчить распределение стекловолокон в соответствии со схемой распределения. Точно так же маркированы отверстия для ввода стекловолокон 5 на распределительном канале 9. Ниже несущей шины 12 на щите переключений 2 закреплена шина 13 для подвода кабелей. Прокладка кабелей схематически представлена на фиг.1 и 2. Главный кабель НК и разветвительный кабель VzK проложены через не показанные на чертеже кабельные вводы плиты основания корпуса 1 кабельного распределительного шкафа до уровня, который обеспечивает достаточную резервную длину и надежный ввод, свертывание и 2 37188 сращивание в соединительных кассетах 8. Кабельные оболочки кабелей НК и VzK сняты до шины 13 для подвода кабелей, на которой закреплены кабели НК, VzK с помощью обойм для крепления кабелей. Очищенные пучковые жилы 11, рассортированные в соответствии со схемой распределения, сопряжены с помощью распределительного канала 9 с соответствующими местами соединительных кассет. Рассортированные в соответствии со схемой распределения и закрепленные пучковые жилы 11 кабелей НК и VzK очищены от изоляции до длины, которая достаточна для того, чтобы иметь в соединительных кассетах 8 достаточную длину стекловолокон. В соответствии с изображением на фиг.З подготовленные таким образом пучковые жилы 11 закреплены на соединительной кассете 8, очищенная от изоляции длина волокон свободно вложена в соединительную кассету 8. Для наматывания закрепленной на соединительной кассете 8 избыточной длины пучковых жил предназначен корпус 4 соединительной кассеты. Корпус 4 соединительной кассеты помещен в монтажное приспособление 7, соединительная кассета 8 укладывается в корпус 4 соединительной кассеты, избыточная длина пучковых жил свободно укладывается один раз в направляющем канале 14 корпуса 4 соединительной кассеты вокруг соединительной кассеты 8. После закрывания корпуса 4 соединительной кассеты он извлекается из монтажного приспособления 7 и навешивается в несущие шины 3 в соответствии со схемой распределения (фиг.3). Установка ответвителей 10, выполненных оптическими (фиг.1), осуществляется аналогичным образом. Ответвители 10 устанавливаются в соответствии со схе мой распределения в нижнюю несущую шину 12. В соответствии со схемой распределения стекловолокна ответвителей распределены с помощью направляющих отверстий распределительного канала 9 по соответствующим соединительным кассетам 8 главного и разветвительного кабелей. На фиг. 4-6 в схематическом изображении показан распределительный канал 9. Распределительный канал 9 состоит из U-образной основной части 15 (фиг.6), плечи 16 которой имеют отогнутые под прямым углом вниз базирующие элементы 17 (фиг.6). Базирующие элементы 17 образованы из наклонно направленных параллельных прорезей 18 (фиг.4), которые входят в параллельные направляющие каналы 19 (фиг.5), которые оканчиваются в параллельно расположенных направляющих камерах 20. Расположенные внизу базирующие элементы 17 предназначены для ввода стекловолокон 5 ответвителей в распределительный канал 9. Расположенные вверху базирующие элементы 17 предназначены для направления стекловолокон 5 ответвителей из распределительного канала 9 непосредственно к соответствующим соединительным кассетам 8. На основании 21 Uобразной основной части 15 расположен отогнутый вниз направляющий щиток 22 с направляющими прорезями 23 для направления пучковых жил 11 к соединительным кассетам 8 (фиг.4, 6). Каждая направляющая камера 20 рассчитана максимум для 32 стекловолокон 5. Количество базирующих элементов 17 соответствует максимальному количеству ответвителей 10 или соединительных кассет 8. Фиг. 1 Фиг. 2 3 37188 Фиг. 3 Фиг. 4 Фиг. 6 Фиг. 5 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 4
