Система водопостачання

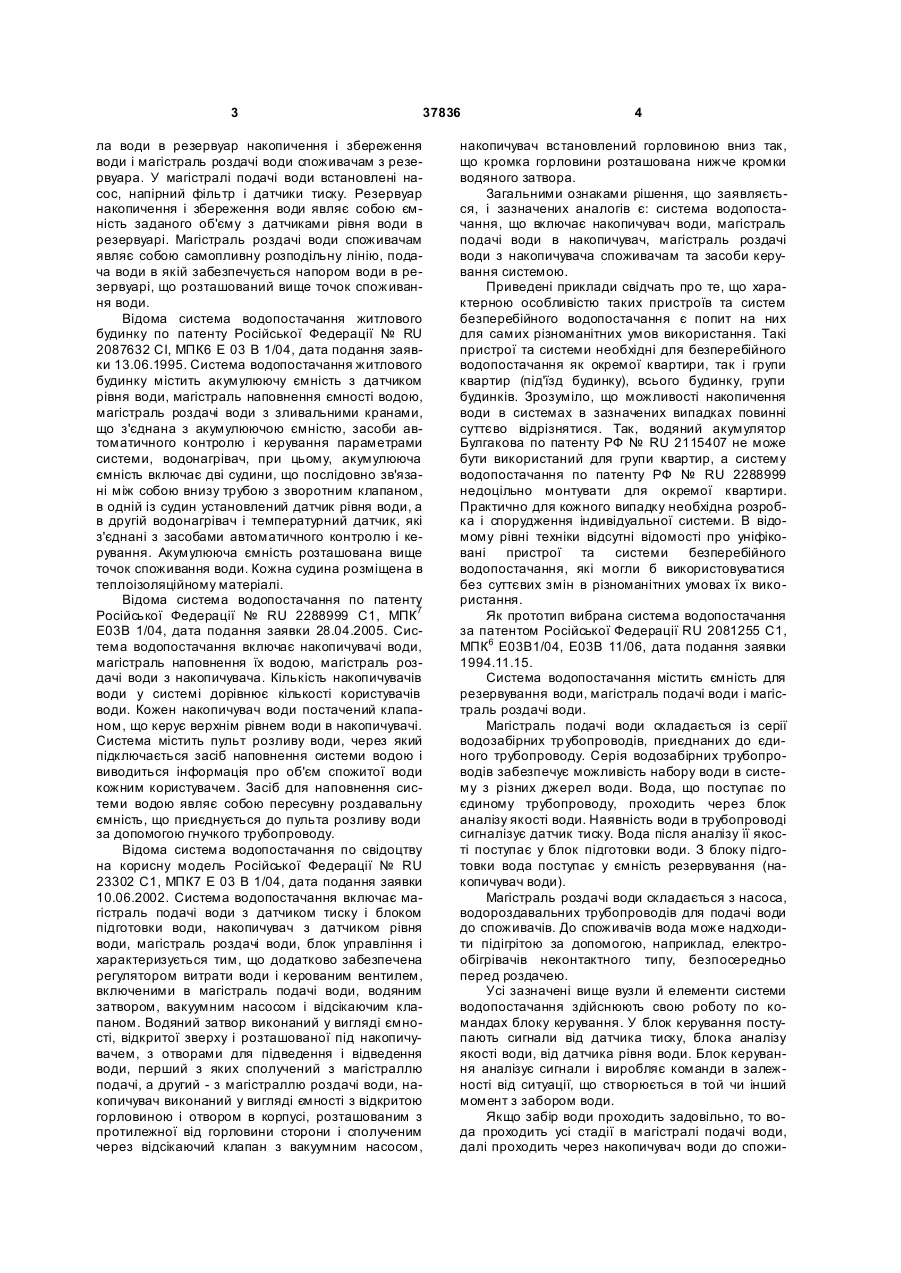

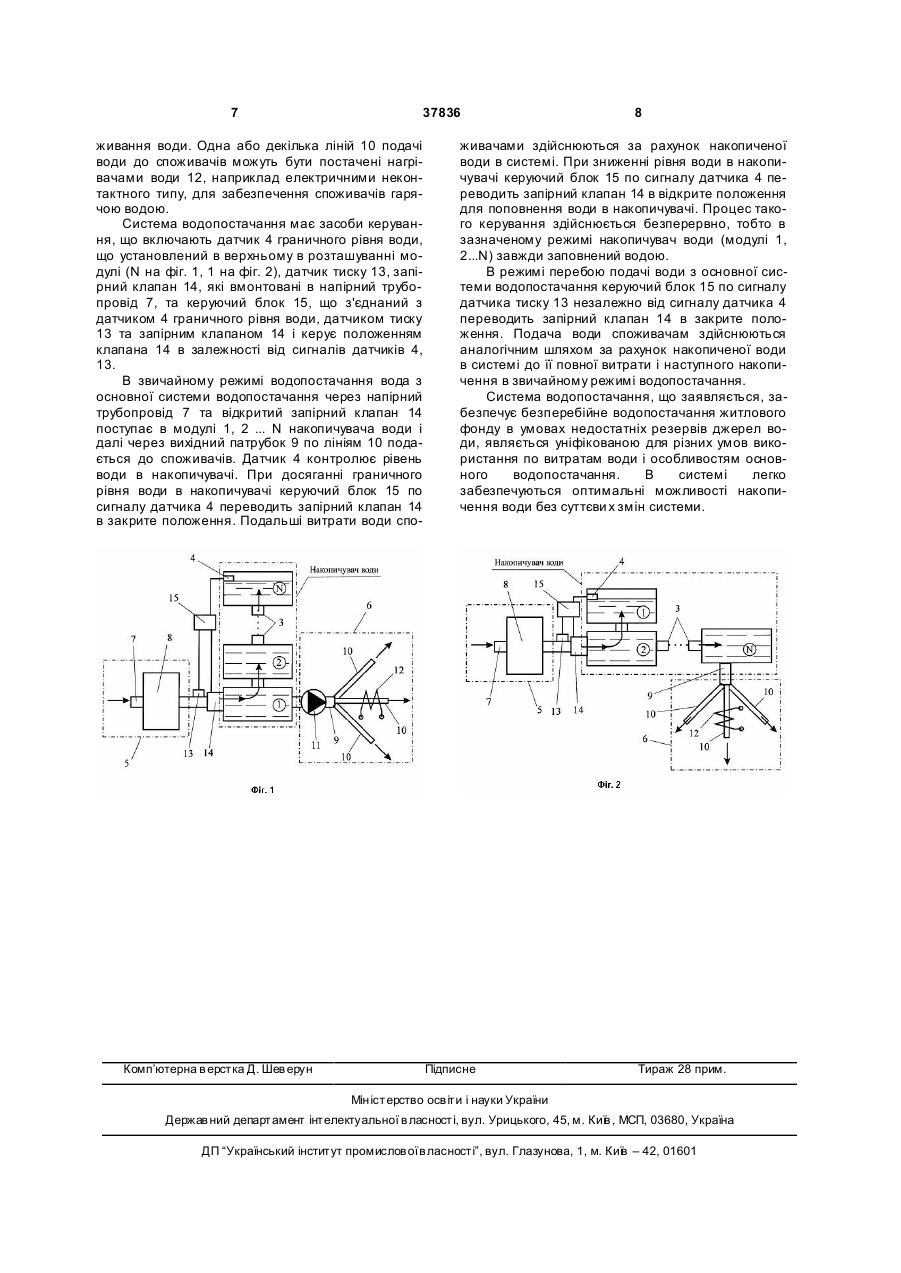

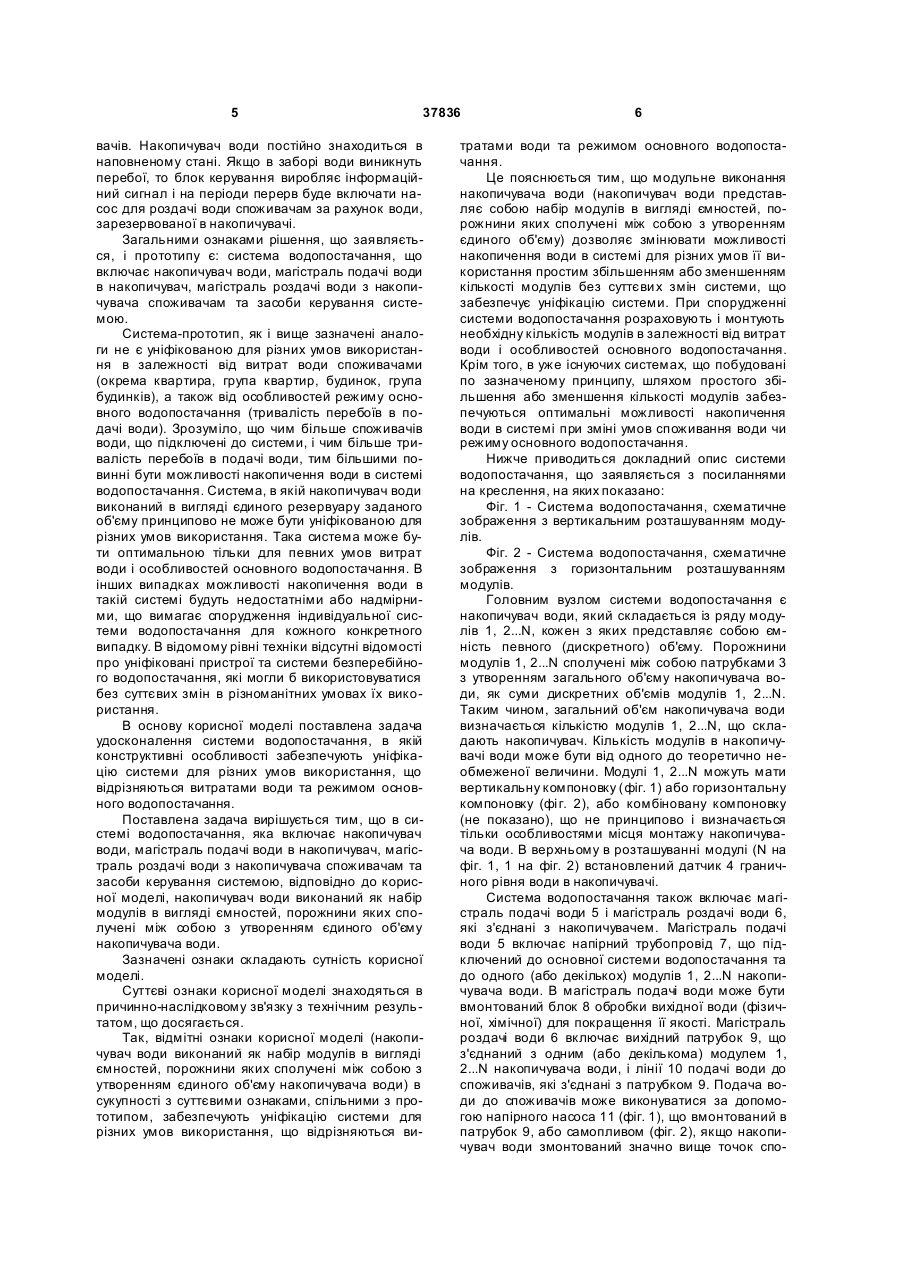

Система водопостачання, що включає накопичувач води, магістраль подачі води в накопичувач, магістраль роздачі води з накопичувача споживачам та засоби керування системою, яка відрізняє ться тим, що накопичувач води виконаний як набір модулів у вигляді ємностей, порожнини яких сполучені між собою з утворенням єдиного об'єму накопичувача води. (19) (21) u200808857 (22) 07.07.2008 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) МАЛІНІН ЮРІЙ ЮРІЙОВИЧ, U A, МАЛИНІНА ЗІНАЇДА ЗАХАРІВН А, U A, МАЛІНІНА ТЕТЯНА ЮРІЇВНА, U A (73) МАЛІНІН ЮРІЙ ЮРІЙОВИЧ, U A, МАЛИНІНА ЗІНАЇДА ЗАХАРІВН А, U A, МАЛІНІНА ТЕТЯНА ЮРІЇВНА, U A 3 37836 ла води в резервуар накопичення і збереження води і магістраль роздачі води споживачам з резервуара. У магістралі подачі води встановлені насос, напірний фільтр і датчики тиску. Резервуар накопичення і збереження води являє собою ємність заданого об'єму з датчиками рівня води в резервуарі. Магістраль роздачі води споживачам являє собою самопливну розподільну лінію, подача води в якій забезпечується напором води в резервуарі, що розташований вище точок споживання води. Відома система водопостачання житлового будинку по патенту Російської Федерації № RU 2087632 СІ, МПК6 Е 03 В 1/04, дата подання заявки 13.06.1995. Система водопостачання житлового будинку містить акумулюючу ємність з датчиком рівня води, магістраль наповнення ємності водою, магістраль роздачі води з зливальними кранами, що з'єднана з акумулюючою ємністю, засоби автоматичного контролю і керування параметрами системи, водонагрівач, при цьому, акумулююча ємність включає дві судини, що послідовно зв'язані між собою внизу трубою з зворотним клапаном, в одній із судин установлений датчик рівня води, а в другій водонагрівач і температурний датчик, які з'єднані з засобами автоматичного контролю і керування. Акумулююча ємність розташована вище точок споживання води. Кожна судина розміщена в теплоізоляційному матеріалі. Відома система водопостачання по патенту Російської Федерації № RU 2288999 С1, МПК7 Е03В 1/04, дата подання заявки 28.04.2005. Система водопостачання включає накопичувачі води, магістраль наповнення їх водою, магістраль роздачі води з накопичувача. Кількість накопичувачів води у системі дорівнює кількості користувачів води. Кожен накопичувач води постачений клапаном, що керує верхнім рівнем води в накопичувачі. Система містить пульт розливу води, через який підключається засіб наповнення системи водою і виводиться інформація про об'єм спожитої води кожним користувачем. Засіб для наповнення системи водою являє собою пересувну роздавальну ємність, що приєднується до пульта розливу води за допомогою гнучкого трубопроводу. Відома система водопостачання по свідоцтву на корисну модель Російської Федерації № RU 23302 С1, МПК7 Е 03 В 1/04, дата подання заявки 10.06.2002. Система водопостачання включає магістраль подачі води з датчиком тиску і блоком підготовки води, накопичувач з датчиком рівня води, магістраль роздачі води, блок управління і характеризується тим, що додатково забезпечена регулятором витрати води і керованим вентилем, включеними в магістраль подачі води, водяним затвором, вакуумним насосом і відсікаючим клапаном. Водяний затвор виконаний у вигляді ємності, відкритої зверху і розташованої під накопичувачем, з отворами для підведення і відведення води, перший з яких сполучений з магістраллю подачі, а другий - з магістраллю роздачі води, накопичувач виконаний у вигляді ємності з відкритою горловиною і отвором в корпусі, розташованим з протилежної від горловини сторони і сполученим через відсікаючий клапан з вакуумним насосом, 4 накопичувач встановлений горловиною вниз так, що кромка горловини розташована нижче кромки водяного затвора. Загальними ознаками рішення, що заявляється, і зазначених аналогів є: система водопостачання, що включає накопичувач води, магістраль подачі води в накопичувач, магістраль роздачі води з накопичувача споживачам та засоби керування системою. Приведені приклади свідчать про те, що характерною особливістю таких пристроїв та систем безперебійного водопостачання є попит на них для самих різноманітних умов використання. Такі пристрої та системи необхідні для безперебійного водопостачання як окремої квартири, так і групи квартир (під'їзд будинку), всього будинку, групи будинків. Зрозуміло, що можливості накопичення води в системах в зазначених випадках повинні суттєво відрізнятися. Так, водяний акумулятор Булгакова по патенту РФ № RU 2115407 не може бути використаний для групи квартир, а систему водопостачання по патенту РФ № RU 2288999 недоцільно монтувати для окремої квартири. Практично для кожного випадку необхідна розробка і спорудження індивідуальної системи. В відомому рівні техніки відсутні відомості про уніфіковані пристрої та системи безперебійного водопостачання, які могли б використовуватися без суттєвих змін в різноманітних умовах їх використання. Як прототип вибрана система водопостачання за патентом Російської Федерації RU 2081255 С1, МПК6 Е03В1/04, Е03В 11/06, дата подання заявки 1994.11.15. Система водопостачання містить ємність для резервування води, магістраль подачі води і магістраль роздачі води. Магістраль подачі води складається із серії водозабірних тр убопроводів, приєднаних до єдиного трубопроводу. Серія водозабірних трубопроводів забезпечує можливість набору води в систему з різних джерел води. Вода, що поступає по єдиному трубопроводу, проходить через блок аналізу якості води. Наявність води в трубопроводі сигналізує датчик тиску. Вода після аналізу її якості поступає у блок підготовки води. З блоку підготовки вода поступає у ємність резервування (накопичувач води). Магістраль роздачі води складається з насоса, водороздавальних трубопроводів для подачі води до споживачів. До споживачів вода може надходити підігрітою за допомогою, наприклад, електрообігрівачів неконтактного типу, безпосередньо перед роздачею. Усі зазначені вище вузли й елементи системи водопостачання здійснюють свою роботу по командах блоку керування. У блок керування поступають сигнали від датчика тиску, блока аналізу якості води, від датчика рівня води. Блок керування аналізує сигнали і виробляє команди в залежності від ситуації, що створюється в той чи інший момент з забором води. Якщо забір води проходить задовільно, то вода проходить усі стадії в магістралі подачі води, далі проходить через накопичувач води до спожи 5 37836 вачів. Накопичувач води постійно знаходиться в наповненому стані. Якщо в заборі води виникнуть перебої, то блок керування виробляє інформаційний сигнал і на періоди перерв буде включати насос для роздачі води споживачам за рахунок води, зарезервованої в накопичувачі. Загальними ознаками рішення, що заявляється, і прототипу є: система водопостачання, що включає накопичувач води, магістраль подачі води в накопичувач, магістраль роздачі води з накопичувача споживачам та засоби керування системою. Система-прототип, як і вище зазначені аналоги не є уніфікованою для різних умов використання в залежності від витрат води споживачами (окрема квартира, група квартир, будинок, група будинків), а також від особливостей режиму основного водопостачання (тривалість перебоїв в подачі води). Зрозуміло, що чим більше споживачів води, що підключені до системи, і чим більше тривалість перебоїв в подачі води, тим більшими повинні бути можливості накопичення води в системі водопостачання. Система, в якій накопичувач води виконаний в вигляді єдиного резервуару заданого об'єму принципово не може бути уніфікованою для різних умов використання. Така система може бути оптимальною тільки для певних умов витрат води і особливостей основного водопостачання. В інших випадках можливості накопичення води в такій системі будуть недостатніми або надмірними, що вимагає спорудження індивідуальної системи водопостачання для кожного конкретного випадку. В відомому рівні техніки відсутні відомості про уніфіковані пристрої та системи безперебійного водопостачання, які могли б використовуватися без суттєвих змін в різноманітних умовах їх використання. В основу корисної моделі поставлена задача удосконалення системи водопостачання, в якій конструктивні особливості забезпечують уніфікацію системи для різних умов використання, що відрізняються витратами води та режимом основного водопостачання. Поставлена задача вирішується тим, що в системі водопостачання, яка включає накопичувач води, магістраль подачі води в накопичувач, магістраль роздачі води з накопичувача споживачам та засоби керування системою, відповідно до корисної моделі, накопичувач води виконаний як набір модулів в вигляді ємностей, порожнини яких сполучені між собою з утворенням єдиного об'єму накопичувача води. Зазначені ознаки складають сутність корисної моделі. Суттєві ознаки корисної моделі знаходяться в причинно-наслідковому зв'язку з технічним резуль татом, що досягається. Так, відмітні ознаки корисної моделі (накопичувач води виконаний як набір модулів в вигляді ємностей, порожнини яких сполучені між собою з утворенням єдиного об'єму накопичувача води) в сукупності з суттєвими ознаками, спільними з прототипом, забезпечують уніфікацію системи для різних умов використання, що відрізняються ви 6 тратами води та режимом основного водопостачання. Це пояснюється тим, що модульне виконання накопичувача води (накопичувач води представляє собою набір модулів в вигляді ємностей, порожнини яких сполучені між собою з утворенням єдиного об'єму) дозволяє змінювати можливості накопичення води в системі для різних умов її використання простим збільшенням або зменшенням кількості модулів без суттєви х змін системи, що забезпечує уніфікацію системи. При спорудженні системи водопостачання розраховують і монтують необхідну кількість модулів в залежності від витрат води і особливостей основного водопостачання. Крім того, в уже існуючих системах, що побудовані по зазначеному принципу, шляхом простого збільшення або зменшення кількості модулів забезпечуються оптимальні можливості накопичення води в системі при зміні умов споживання води чи режиму основного водопостачання. Нижче приводиться докладний опис системи водопостачання, що заявляється з посиланнями на креслення, на яких показано: Фіг. 1 - Система водопостачання, схематичне зображення з вертикальним розташуванням модулів. Фіг. 2 - Система водопостачання, схематичне зображення з горизонтальним розташуванням модулів. Головним вузлом системи водопостачання є накопичувач води, який складається із ряду модулів 1, 2...N, кожен з яких представляє собою ємність певного (дискретного) об'єму. Порожнини модулів 1, 2...N сполучені між собою патрубками 3 з утворенням загального об'єму накопичувача води, як суми дискретних об'ємів модулів 1, 2...N. Таким чином, загальний об'єм накопичувача води визначається кількістю модулів 1, 2...N, що складають накопичувач. Кількість модулів в накопичувачі води може бути від одного до теоретично необмеженої величини. Модулі 1, 2...N можуть мати вертикальну компоновку (фіг. 1) або горизонтальну компоновку (фі г. 2), або комбіновану компоновку (не показано), що не принципово і визначається тільки особливостями місця монтажу накопичувача води. В верхньому в розташуванні модулі (N на фіг. 1, 1 на фіг. 2) встановлений датчик 4 граничного рівня води в накопичувачі. Система водопостачання також включає магістраль подачі води 5 і магістраль роздачі води 6, які з'єднані з накопичувачем. Магістраль подачі води 5 включає напірний трубопровід 7, що підключений до основної системи водопостачання та до одного (або декількох) модулів 1, 2...N накопичувача води. В магістраль подачі води може бути вмонтований блок 8 обробки вихідної води (фізичної, хімічної) для покращення її якості. Магістраль роздачі води 6 включає вихідний патрубок 9, що з'єднаний з одним (або декількома) модулем 1, 2...N накопичувача води, і лінії 10 подачі води до споживачів, які з'єднані з патрубком 9. Подача води до споживачів може виконуватися за допомогою напірного насоса 11 (фіг. 1), що вмонтований в патрубок 9, або самопливом (фіг. 2), якщо накопичувач води змонтований значно вище точок спо 7 37836 живання води. Одна або декілька ліній 10 подачі води до споживачів можуть бути постачені нагрівачами води 12, наприклад електричними неконтактного типу, для забезпечення споживачів гарячою водою. Система водопостачання має засоби керування, що включають датчик 4 граничного рівня води, що установлений в верхньому в розташуванні модулі (N на фіг. 1, 1 на фіг. 2), датчик тиску 13, запірний клапан 14, які вмонтовані в напірний трубопровід 7, та керуючий блок 15, що з'єднаний з датчиком 4 граничного рівня води, датчиком тиску 13 та запірним клапаном 14 і керує положенням клапана 14 в залежності від сигналів датчиків 4, 13. В звичайному режимі водопостачання вода з основної системи водопостачання через напірний трубопровід 7 та відкритий запірний клапан 14 поступає в модулі 1, 2 ... N накопичувача води і далі через вихідний патрубок 9 по лініям 10 подається до споживачів. Датчик 4 контролює рівень води в накопичувачі. При досяганні граничного рівня води в накопичувачі керуючий блок 15 по сигналу датчика 4 переводить запірний клапан 14 в закрите положення. Подальші витрати води спо Комп’ютерна в ерстка Д. Шев ерун 8 живачами здійснюються за рахунок накопиченої води в системі. При зниженні рівня води в накопичувачі керуючий блок 15 по сигналу датчика 4 переводить запірний клапан 14 в відкрите положення для поповнення води в накопичувачі. Процес такого керування здійснюється безперервно, тобто в зазначеному режимі накопичувач води (модулі 1, 2...N) завжди заповнений водою. В режимі перебою подачі води з основної системи водопостачання керуючий блок 15 по сигналу датчика тиску 13 незалежно від сигналу датчика 4 переводить запірний клапан 14 в закрите положення. Подача води споживачам здійснюються аналогічним шляхом за рахунок накопиченої води в системі до її повної витрати і наступного накопичення в звичайному режимі водопостачання. Система водопостачання, що заявляється, забезпечує безперебійне водопостачання житлового фонду в умовах недостатніх резервів джерел води, являється уніфікованою для різних умов використання по витратам води і особливостям основного водопостачання. В системі легко забезпечуються оптимальні можливості накопичення води без суттєви х змін системи. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
