Культиватор комбінований

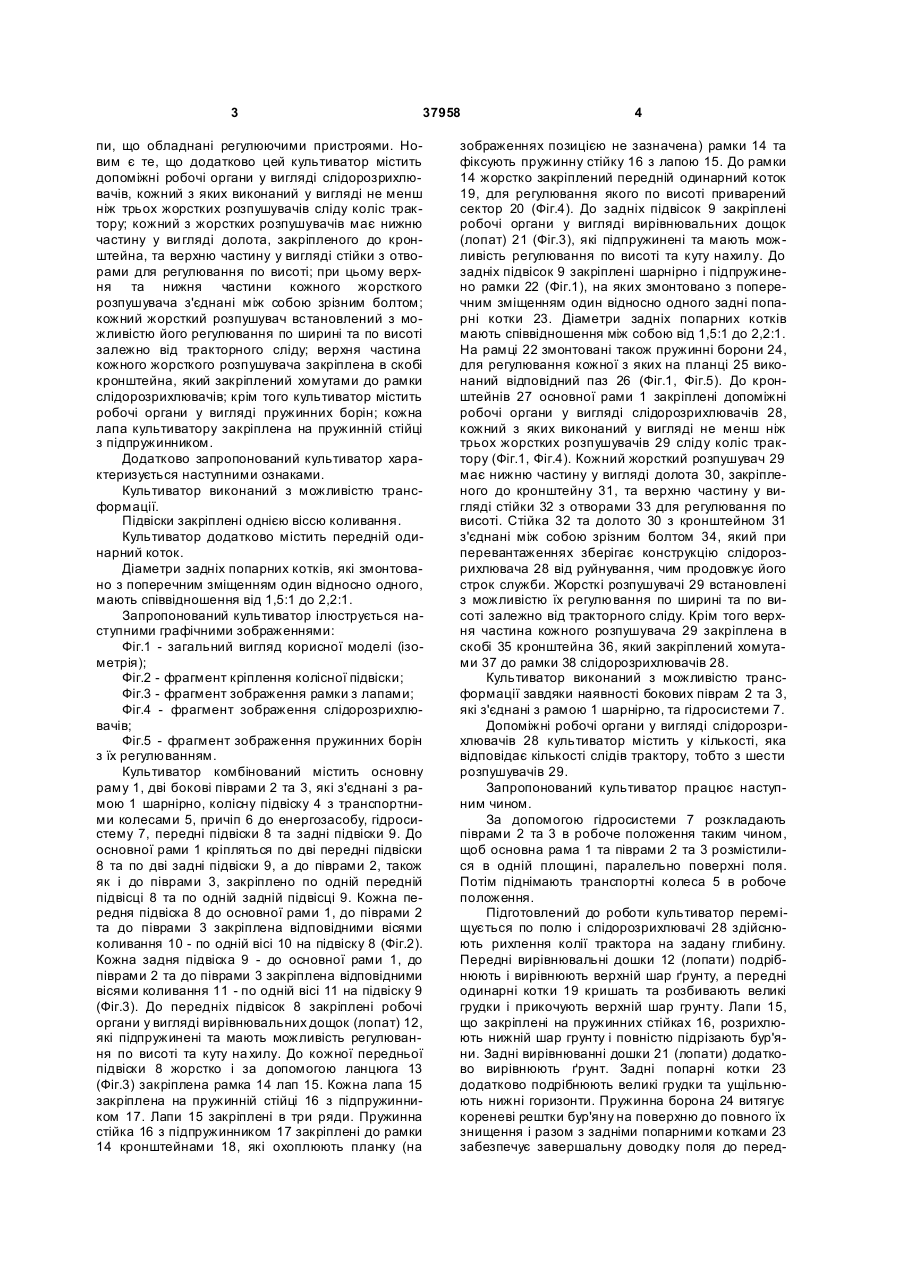

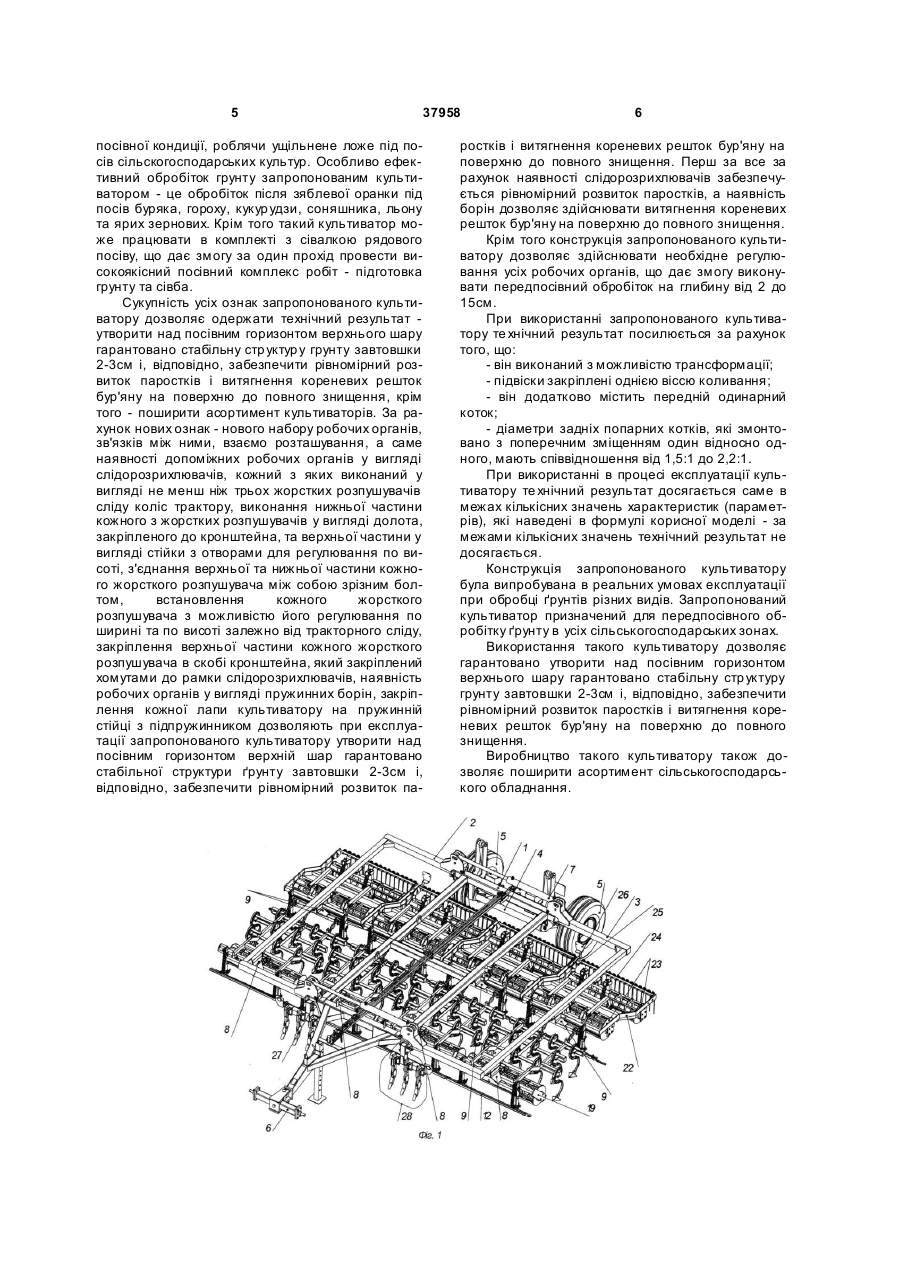

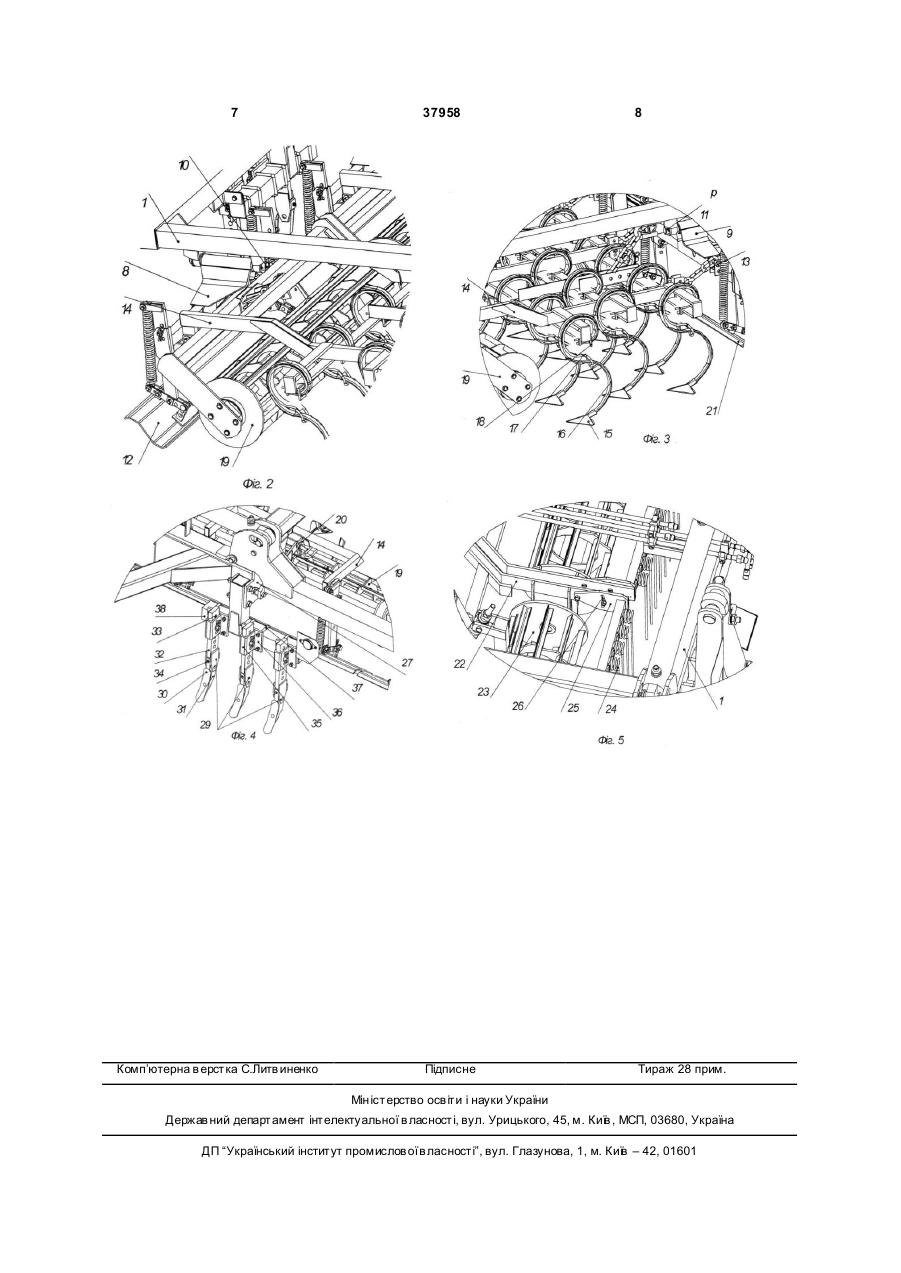

1. Культиватор комбінований, який містить основну раму, дві бокові піврами, які з'єднані з основною рамою шарнірно, колісну підвіску з транспортними колесами, причіп до енергозасобу, гідросистему, підвіски, робочі органи у вигляді вирівнювальних дощок, задні попарні котки, які змонтовано з поперечним зміщенням один відносно одного, лапи, що обладнані регулюючими пристроями, який відрізняється тим, що додатково він містить допоміжні робочі органи у вигляді слідорозпушувачів, кожний з яких виконаний у вигляді не менш ніж трьох жорстких розпушувачів сліду коліс трактора, а кожний з жорстких розпушувачів має нижню частину у вигляді долота, закріпленого U 2 (19) 1 3 37958 пи, що обладнані регулюючими пристроями. Новим є те, що додатково цей культиватор містить допоміжні робочі органи у вигляді слідорозрихлювачів, кожний з яких виконаний у вигляді не менш ніж трьох жорстких розпушувачів сліду коліс трактору; кожний з жорстких розпушувачів має нижню частину у ви гляді долота, закріпленого до кронштейна, та верхню частину у вигляді стійки з отворами для регулювання по висоті; при цьому верхня та нижня частини кожного жорсткого розпушувача з'єднані між собою зрізним болтом; кожний жорсткий розпушувач встановлений з можливістю його регулювання по ширині та по висоті залежно від тракторного сліду; верхня частина кожного жорсткого розпушувача закріплена в скобі кронштейна, який закріплений хомутами до рамки слідорозрихлювачів; крім того культиватор містить робочі органи у вигляді пружинних борін; кожна лапа культиватору закріплена на пружинній стійці з підпружинником. Додатково запропонований культиватор характеризується наступними ознаками. Культиватор виконаний з можливістю трансформації. Підвіски закріплені однією віссю коливання. Культиватор додатково містить передній одинарний коток. Діаметри задніх попарних котків, які змонтовано з поперечним зміщенням один відносно одного, мають співвідношення від 1,5:1 до 2,2:1. Запропонований культиватор ілюструється наступними графічними зображеннями: Фіг.1 - загальний вигляд корисної моделі (ізометрія); Фіг.2 - фрагмент кріплення колісної підвіски; Фіг.3 - фрагмент зображення рамки з лапами; Фіг.4 - фрагмент зображення слідорозрихлювачів; Фіг.5 - фрагмент зображення пружинних борін з їх регулюванням. Культиватор комбінований містить основну раму 1, дві бокові піврами 2 та 3, які з'єднані з рамою 1 шарнірно, колісну підвіску 4 з транспортними колесами 5, причіп 6 до енергозасобу, гідросистему 7, передні підвіски 8 та задні підвіски 9. До основної рами 1 кріпляться по дві передні підвіски 8 та по дві задні підвіски 9, а до піврами 2, також як і до піврами 3, закріплено по одній передній підвісці 8 та по одній задній підвісці 9. Кожна передня підвіска 8 до основної рами 1, до піврами 2 та до піврами 3 закріплена відповідними вісями коливання 10 - по одній вісі 10 на підвіску 8 (Фіг.2). Кожна задня підвіска 9 - до основної рами 1, до піврами 2 та до піврами 3 закріплена відповідними вісями коливання 11 - по одній вісі 11 на підвіску 9 (Фіг.3). До передніх підвісок 8 закріплені робочі органи у вигляді вирівнювальних дощок (лопат) 12, які підпружинені та мають можливість регулювання по висоті та куту на хилу. До кожної передньої підвіски 8 жорстко і за допомогою ланцюга 13 (Фіг.3) закріплена рамка 14 лап 15. Кожна лапа 15 закріплена на пружинній стійці 16 з підпружинником 17. Лапи 15 закріплені в три ряди. Пружинна стійка 16 з підпружинником 17 закріплені до рамки 14 кронштейнами 18, які охоплюють планку (на 4 зображеннях позицією не зазначена) рамки 14 та фіксують пружинну стійку 16 з лапою 15. До рамки 14 жорстко закріплений передній одинарний коток 19, для регулювання якого по висоті приварений сектор 20 (Фіг.4). До задніх підвісок 9 закріплені робочі органи у вигляді вирівнювальних дощок (лопат) 21 (Фіг.3), які підпружинені та мають можливість регулювання по висоті та куту нахилу. До задніх підвісок 9 закріплені шарнірно і підпружинено рамки 22 (Фіг.1), на яких змонтовано з поперечним зміщенням один відносно одного задні попарні котки 23. Діаметри задніх попарних котків мають співвідношення між собою від 1,5:1 до 2,2:1. На рамці 22 змонтовані також пружинні борони 24, для регулювання кожної з яких на планці 25 виконаний відповідний паз 26 (Фіг.1, Фіг.5). До кронштейнів 27 основної рами 1 закріплені допоміжні робочі органи у вигляді слідорозрихлювачів 28, кожний з яких виконаний у вигляді не менш ніж трьох жорстких розпушувачів 29 сліду коліс трактору (Фіг.1, Фіг.4). Кожний жорсткий розпушувач 29 має нижню частину у вигляді долота 30, закріпленого до кронштейну 31, та верхню частину у вигляді стійки 32 з отворами 33 для регулювання по висоті. Стійка 32 та долото 30 з кронштейном 31 з'єднані між собою зрізним болтом 34, який при перевантаженнях зберігає конструкцію слідорозрихлювача 28 від руйнування, чим продовжує його строк служби. Жорсткі розпушувачі 29 встановлені з можливістю їх регулювання по ширині та по висоті залежно від тракторного сліду. Крім того верхня частина кожного розпушувача 29 закріплена в скобі 35 кронштейна 36, який закріплений хомутами 37 до рамки 38 слідорозрихлювачів 28. Культиватор виконаний з можливістю трансформації завдяки наявності бокових піврам 2 та 3, які з'єднані з рамою 1 шарнірно, та гідросистеми 7. Допоміжні робочі органи у вигляді слідорозрихлювачів 28 культиватор містить у кількості, яка відповідає кількості слідів трактору, тобто з шести розпушувачів 29. Запропонований культиватор працює наступним чином. За допомогою гідросистеми 7 розкладають піврами 2 та 3 в робоче положення таким чином, щоб основна рама 1 та піврами 2 та 3 розмістилися в одній площині, паралельно поверхні поля. Потім піднімають транспортні колеса 5 в робоче положення. Підготовлений до роботи культиватор переміщується по полю і слідорозрихлювачі 28 здійснюють рихлення колії трактора на задану глибину. Передні вирівнювальні дошки 12 (лопати) подрібнюють і вирівнюють верхній шар ґрунту, а передні одинарні котки 19 кришать та розбивають великі грудки і прикочують верхній шар грунту. Лапи 15, що закріплені на пружинних стійках 16, розрихлюють нижній шар грунту і повністю підрізають бур'яни. Задні вирівнюванні дошки 21 (лопати) додатково вирівнюють ґрунт. Задні попарні котки 23 додатково подрібнюють великі грудки та ущільнюють нижні горизонти. Пружинна борона 24 витягує кореневі рештки бур'яну на поверхню до повного їх знищення і разом з задніми попарними котками 23 забезпечує завершальну доводку поля до перед 5 37958 посівної кондиції, роблячи ущільнене ложе під посів сільскогосподарських культур. Особливо ефективний обробіток грунту запропонованим культиватором - це обробіток після зяблевої оранки під посів буряка, гороху, кукур удзи, соняшника, льону та ярих зернових. Крім того такий культиватор може працювати в комплекті з сівалкою рядового посіву, що дає змогу за один прохід провести високоякісний посівний комплекс робіт - підготовка грунту та сівба. Сукупність усіх ознак запропонованого культиватору дозволяє одержати технічний результат утворити над посівним горизонтом верхнього шару гарантовано стабільну стр уктур у грунту завтовшки 2-3см і, відповідно, забезпечити рівномірний розвиток паростків і витягнення кореневих решток бур'яну на поверхню до повного знищення, крім того - поширити асортимент культиваторів. За рахунок нових ознак - нового набору робочих органів, зв'язків між ними, взаємо розташування, а саме наявності допоміжних робочих органів у вигляді слідорозрихлювачів, кожний з яких виконаний у вигляді не менш ніж трьох жорстких розпушувачів сліду коліс трактору, виконання нижньої частини кожного з жорстких розпушувачів у вигляді долота, закріпленого до кронштейна, та верхньої частини у вигляді стійки з отворами для регулювання по висоті, з'єднання верхньої та нижньої частини кожного жорсткого розпушувача між собою зрізним болтом, встановлення кожного жорсткого розпушувача з можливістю його регулювання по ширині та по висоті залежно від тракторного сліду, закріплення верхньої частини кожного жорсткого розпушувача в скобі кронштейна, який закріплений хомутами до рамки слідорозрихлювачів, наявність робочих органів у вигляді пружинних борін, закріплення кожної лапи культиватору на пружинній стійці з підпружинником дозволяють при експлуатації запропонованого культиватору утворити над посівним горизонтом верхній шар гарантовано стабільної структури ґрунту завтовшки 2-3см і, відповідно, забезпечити рівномірний розвиток па 6 ростків і витягнення кореневих решток бур'яну на поверхню до повного знищення. Перш за все за рахунок наявності слідорозрихлювачів забезпечується рівномірний розвиток паростків, а наявність борін дозволяє здійснювати витягнення кореневих решток бур'яну на поверхню до повного знищення. Крім того конструкція запропонованого культиватору дозволяє здійснювати необхідне регулювання усіх робочих органів, що дає змогу виконувати передпосівний обробіток на глибину від 2 до 15см. При використанні запропонованого культиватору те хнічний результат посилюється за рахунок того, що: - він виконаний з можливістю трансформації; - підвіски закріплені однією віссю коливання; - він додатково містить передній одинарний коток; - діаметри задніх попарних котків, які змонтовано з поперечним зміщенням один відносно одного, мають співвідношення від 1,5:1 до 2,2:1. При використанні в процесі експлуатації культиватору те хнічний результат досягається саме в межах кількісних значень характеристик (параметрів), які наведені в формулі корисної моделі - за межами кількісних значень технічний результат не досягається. Конструкція запропонованого культиватору була випробувана в реальних умовах експлуатації при обробці ґрунтів різних видів. Запропонований культиватор призначений для передпосівного обробітку ґрунту в усіх сільськогосподарських зонах. Використання такого культиватору дозволяє гарантовано утворити над посівним горизонтом верхнього шару гарантовано стабільну стр уктуру грунту завтовшки 2-3см і, відповідно, забезпечити рівномірний розвиток паростків і витягнення кореневих решток бур'яну на поверхню до повного знищення. Виробництво такого культиватору також дозволяє поширити асортимент сільськогосподарського обладнання. 7 Комп’ютерна в ерстка С.Литв иненко 37958 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
