Електромеханічний замок

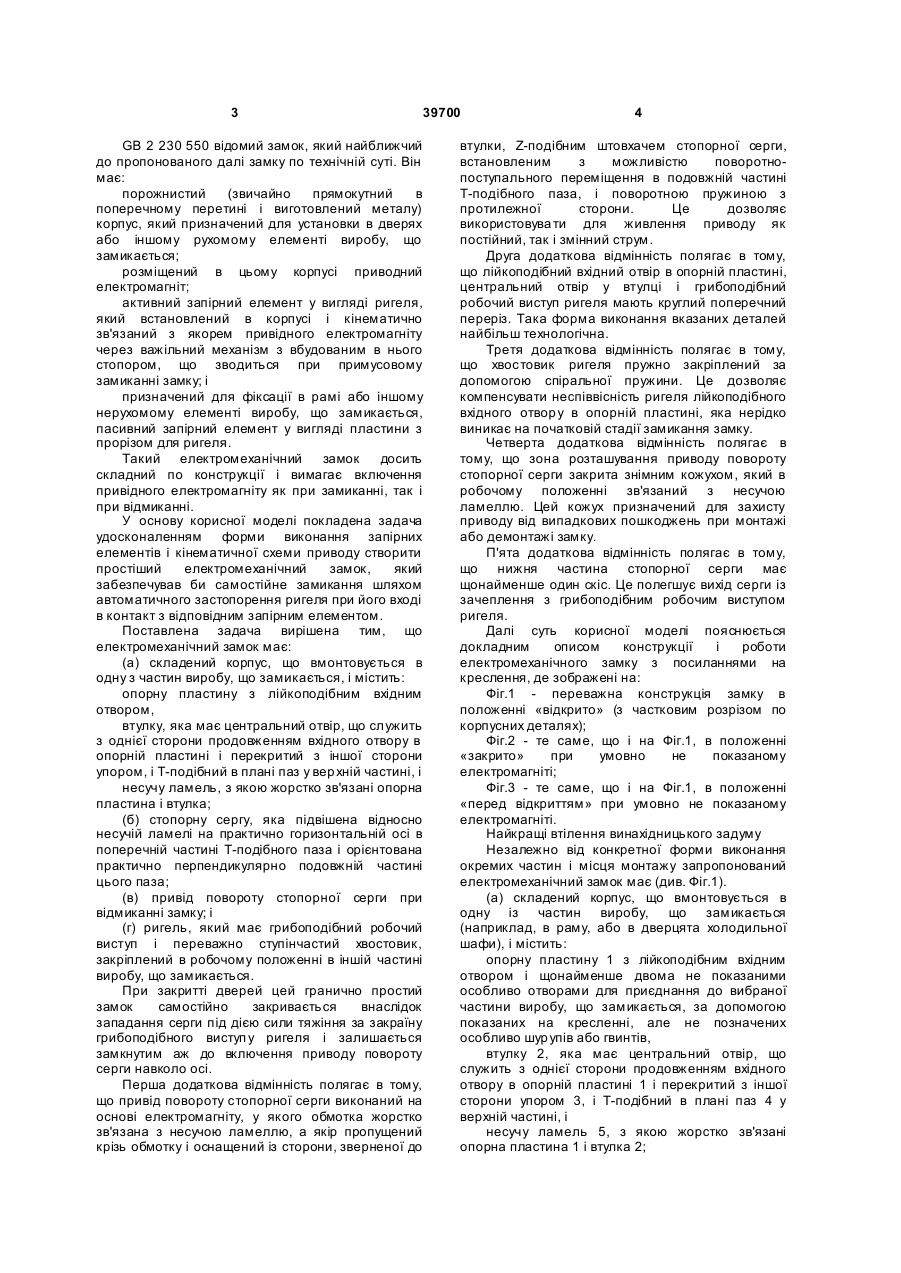

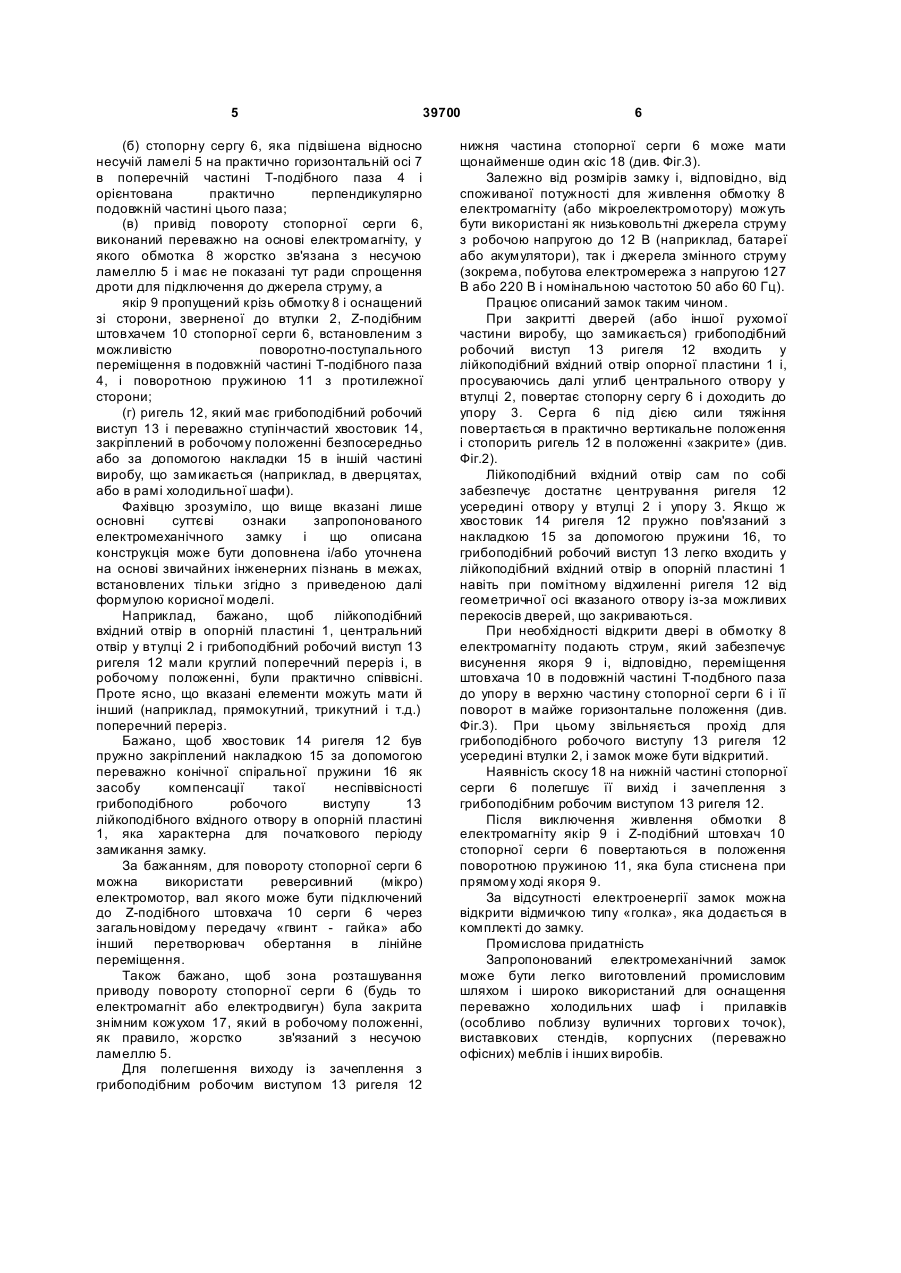

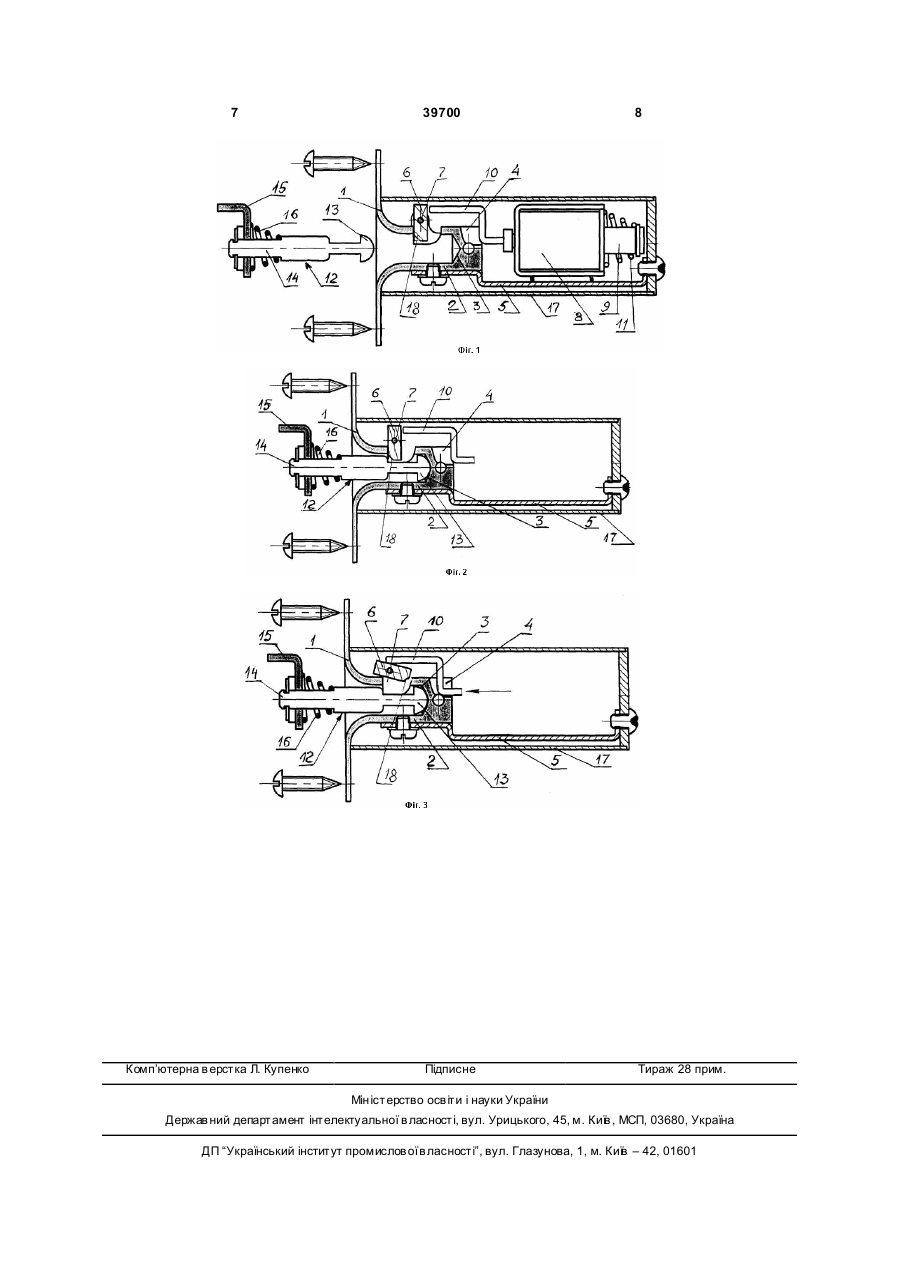

1. Електромеханічний замок, що має: (а) складений корпус, який вмонтовується в одну з частин виробу, що замикається, і містить опорну пластину з лійкоподібним вхідним отвором, втулку, яка має центральний отвір, що служить з однієї сторони продовженням вхідного отвору в опорній пластині і перекритий з іншої сторони упором, і Т-подібний в плані паз у верхній частині та несучу ламель, з якою жорстко зв'язані опорна пластина і втулка, (б) стопорну сергу, яка підвішена відносно несучої ламелі на практично горизонтальній осі в поперечній частині Т-подібного паза і орієнтована практично перпендикулярно подовжній частині цього паза, (в) привід повороту стопорної серги при відмиканні замка, (г) ригель, який має грибоподібний робочий виступ і переважно ступінчастий хвостовик, закріплений в робочому положенні в іншій частині U 2 (19) 1 3 39700 GB 2 230 550 відомий замок, який найближчий до пропонованого далі замку по технічній суті. Він має: порожнистий (звичайно прямокутний в поперечному перетині і виготовлений металу) корпус, який призначений для установки в дверях або іншому рухомому елементі виробу, що замикається; розміщений в цьому корпусі приводний електромагніт; активний запірний елемент у вигляді ригеля, який встановлений в корпусі і кінематично зв'язаний з якорем привідного електромагніту через важільний механізм з вбудованим в нього стопором, що зводиться при примусовому замиканні замку; і призначений для фіксації в рамі або іншому нерухомому елементі виробу, що замикається, пасивний запірний елемент у вигляді пластини з прорізом для ригеля. Такий електромеханічний замок досить складний по конструкції і вимагає включення привідного електромагніту як при замиканні, так і при відмиканні. У основу корисної моделі покладена задача удосконаленням форми виконання запірних елементів і кінематичної схеми приводу створити простіший електромеханічний замок, який забезпечував би самостійне замикання шляхом автоматичного застопорення ригеля при його вході в контакт з відповідним запірним елементом. Поставлена задача вирішена тим, що електромеханічний замок має: (а) складений корпус, що вмонтовується в одну з частин виробу, що замикається, і містить: опорну пластину з лійкоподібним вхідним отвором, втулку, яка має центральний отвір, що служить з однієї сторони продовженням вхідного отвору в опорній пластині і перекритий з іншої сторони упором, і Т-подібний в плані паз у вер хній частині, і несучу ламель, з якою жорстко зв'язані опорна пластина і втулка; (б) стопорну сергу, яка підвішена відносно несучій ламелі на практично горизонтальній осі в поперечній частині Т-подібного паза і орієнтована практично перпендикулярно подовжній частині цього паза; (в) привід повороту стопорної серги при відмиканні замку; і (г) ригель, який має грибоподібний робочий виступ і переважно ступінчастий хвостовик, закріплений в робочому положенні в іншій частині виробу, що замикається. При закритті дверей цей гранично простий замок самостійно закривається внаслідок западання серги під дією сили тяжіння за закраїну грибоподібного виступ у ригеля і залишається замкнутим аж до включення приводу повороту серги навколо осі. Перша додаткова відмінність полягає в тому, що привід повороту стопорної серги виконаний на основі електромагніту, у якого обмотка жорстко зв'язана з несучою ламеллю, а якір пропущений крізь обмотку і оснащений із сторони, зверненої до 4 втулки, Z-подібним штовхачем стопорної серги, встановленим з можливістю поворотнопоступального переміщення в подовжній частині Т-подібного паза, і поворотною пружиною з протилежної сторони. Це дозволяє використовува ти для живлення приводу як постійний, так і змінний струм. Друга додаткова відмінність полягає в тому, що лійкоподібний вхідний отвір в опорній пластині, центральний отвір у втулці і грибоподібний робочий виступ ригеля мають круглий поперечний переріз. Така форма виконання вказаних деталей найбільш технологічна. Третя додаткова відмінність полягає в тому, що хвостовик ригеля пружно закріплений за допомогою спіральної пружини. Це дозволяє компенсувати неспіввісність ригеля лійкоподібного вхідного отвор у в опорній пластині, яка нерідко виникає на початковій стадії замикання замку. Четверта додаткова відмінність полягає в тому, що зона розташування приводу повороту стопорної серги закрита знімним кожухом, який в робочому положенні зв'язаний з несучою ламеллю. Цей кожух призначений для захисту приводу від випадкових пошкоджень при монтажі абодемонтажі замку. П'ята додаткова відмінність полягає в тому, що нижня частина стопорної серги має щонайменше один скіс. Це полегшує вихід серги із зачеплення з грибоподібним робочим виступом ригеля. Далі суть корисної моделі пояснюється докладним описом конструкції і роботи електромеханічного замку з посиланнями на креслення, де зображені на: Фіг.1 - переважна конструкція замку в положенні «відкрито» (з частковим розрізом по корпусних деталях); Фіг.2 - те саме, що і на Фіг.1, в положенні «закрито» при умовно не показаному електромагніті; Фіг.3 - те саме, що і на Фіг.1, в положенні «перед відкриттям» при умовно не показаному електромагніті. Найкращі втілення винахідницького задуму Незалежно від конкретної форми виконання окремих частин і місця монтажу запропонований електромеханічний замок має (див. Фіг.1). (а) складений корпус, що вмонтовується в одну із частин виробу, що замикається (наприклад, в раму, або в дверцята холодильної шафи), і містить: опорну пластину 1 з лійкоподібним вхідним отвором і щонайменше двома не показаними особливо отворами для приєднання до вибраної частини виробу, що замикається, за допомогою показаних на кресленні, але не позначених особливо шур упів або гвинтів, втулку 2, яка має центральний отвір, що служить з однієї сторони продовженням вхідного отвору в опорній пластині 1 і перекритий з іншої сторони упором 3, і Т-подібний в плані паз 4 у верхній частині, і несучу ламель 5, з якою жорстко зв'язані опорна пластина 1 і втулка 2; 5 39700 (б) стопорну сергу 6, яка підвішена відносно несучій ламелі 5 на практично горизонтальній осі 7 в поперечній частині Т-подібного паза 4 і орієнтована практично перпендикулярно подовжній частині цього паза; (в) привід повороту стопорної серги 6, виконаний переважно на основі електромагніту, у якого обмотка 8 жорстко зв'язана з несучою ламеллю 5 і має не показані тут ради спрощення дроти для підключення до джерела струму, а якір 9 пропущений крізь обмотку 8 і оснащений зі сторони, зверненої до втулки 2, Z-подібним штовхачем 10 стопорної серги 6, встановленим з можливістю поворотно-поступального переміщення в подовжній частині Т-подібного паза 4, і поворотною пружиною 11 з протилежної сторони; (г) ригель 12, який має грибоподібний робочий виступ 13 і переважно ступінчастий хвостовик 14, закріплений в робочому положенні безпосередньо або за допомогою накладки 15 в іншій частині виробу, що замикається (наприклад, в дверцятах, або в рамі холодильної шафи). Фахівцю зрозуміло, що вище вказані лише основні суттєві ознаки запропонованого електромеханічного замку і що описана конструкція може бути доповнена і/або уточнена на основі звичайних інженерних пізнань в межах, встановлених тільки згідно з приведеною далі формулою корисної моделі. Наприклад, бажано, щоб лійкоподібний вхідний отвір в опорній пластині 1, центральний отвір у втулці 2 і грибоподібний робочий виступ 13 ригеля 12 мали круглий поперечний переріз і, в робочому положенні, були практично співвісні. Проте ясно, що вказані елементи можуть мати й інший (наприклад, прямокутний, трикутний і т.д.) поперечний переріз. Бажано, щоб хвостовик 14 ригеля 12 був пружно закріплений накладкою 15 за допомогою переважно конічної спіральної пружини 16 як засобу компенсації такої неспіввісності грибоподібного робочого виступу 13 лійкоподібного вхідного отвору в опорній пластині 1, яка характерна для початкового періоду замикання замку. За бажанням, для повороту стопорної серги 6 можна використати реверсивний (мікро) електромотор, вал якого може бути підключений до Z-подібного штовхача 10 серги 6 через загальновідому передачу «гвинт - гайка» або інший перетворювач обертання в лінійне переміщення. Також бажано, щоб зона розташування приводу повороту стопорної серги 6 (будь то електромагніт або електродвигун) була закрита знімним кожухом 17, який в робочому положенні, як правило, жорстко зв'язаний з несучою ламеллю 5. Для полегшення виходу із зачеплення з грибоподібним робочим виступом 13 ригеля 12 6 нижня частина стопорної серги 6 може мати щонайменше один скіс 18 (див. Фіг.3). Залежно від розмірів замку і, відповідно, від споживаної потужності для живлення обмотку 8 електромагніту (або мікроелектромотору) можуть бути використані як низьковольтні джерела струму з робочою напругою до 12 В (наприклад, батареї або акумулятори), так і джерела змінного струму (зокрема, побутова електромережа з напругою 127 В або 220 В і номінальною частотою 50 або 60 Гц). Працює описаний замок таким чином. При закритті дверей (або іншої рухомої частини виробу, що замикається) грибоподібний робочий виступ 13 ригеля 12 входить у лійкоподібний вхідний отвір опорної пластини 1 і, просуваючись далі углиб центрального отвору у втулці 2, повертає стопорну сергу 6 і доходить до упору 3. Серга 6 під дією сили тяжіння повертається в практично вертикальне положення і стопорить ригель 12 в положенні «закрите» (див. Фіг.2). Лійкоподібний вхідний отвір сам по собі забезпечує достатнє центрування ригеля 12 усередині отвору у втулці 2 і упору 3. Якщо ж хвостовик 14 ригеля 12 пружно пов'язаний з накладкою 15 за допомогою пружини 16, то грибоподібний робочий виступ 13 легко входить у лійкоподібний вхідний отвір в опорній пластині 1 навіть при помітному відхиленні ригеля 12 від геометричної осі вказаного отвору із-за можливих перекосів дверей, що закриваються. При необхідності відкрити двері в обмотку 8 електромагніту подають струм, який забезпечує висунення якоря 9 і, відповідно, переміщення штовхача 10 в подовжній частині Т-подбного паза до упору в верхню частину стопорної серги 6 і її поворот в майже горизонтальне положення (див. Фіг.3). При цьому звільняється прохід для грибоподібного робочого виступу 13 ригеля 12 усередині втулки 2, і замок може бути відкритий. Наявність скосу 18 на нижній частині стопорної серги 6 полегшує її вихід і зачеплення з грибоподібним робочим виступом 13 ригеля 12. Після виключення живлення обмотки 8 електромагніту якір 9 і Z-подібний штовхач 10 стопорної cepги 6 повертаються в положення поворотною пружиною 11, яка була стиснена при прямому ході якоря 9. За відсутності електроенергії замок можна відкрити відмичкою типу «голка», яка додається в комплекті до замку. Промислова придатність Запропонований електромеханічний замок може бути легко виготовлений промисловим шляхом і широко використаний для оснащення переважно холодильних шаф і прилавків (особливо поблизу вуличних торгови х точок), виставкових стендів, корпусних (переважно офісних) меблів і інших виробів. 7 Комп’ютерна в ерстка Л. Купенко 39700 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
