Опорний візок важких машин
Формула / Реферат
Опорная тележка тяжелых машин, включающая корпус, жестко соединенные с катками поперечные оси, отличающаяся тем, что, с целью повышения надежности путем увеличения количества степеней свободы, корпус выполнен по торцам с поперечными вертикальными пазами, имеющими наружные стенки, при этом в корпусе и наружных стенках выполнены соосные продольные отверстия, причем диаметры отверстий в наружных стенках выполнены большего диаметра, а каждая поперечная ось расположена в пазах и соединена с корпусом посредством ступенчатой оси, причем ступень большего диаметра расположена в наружной стенке паза с выступом внутрь паза.
Текст

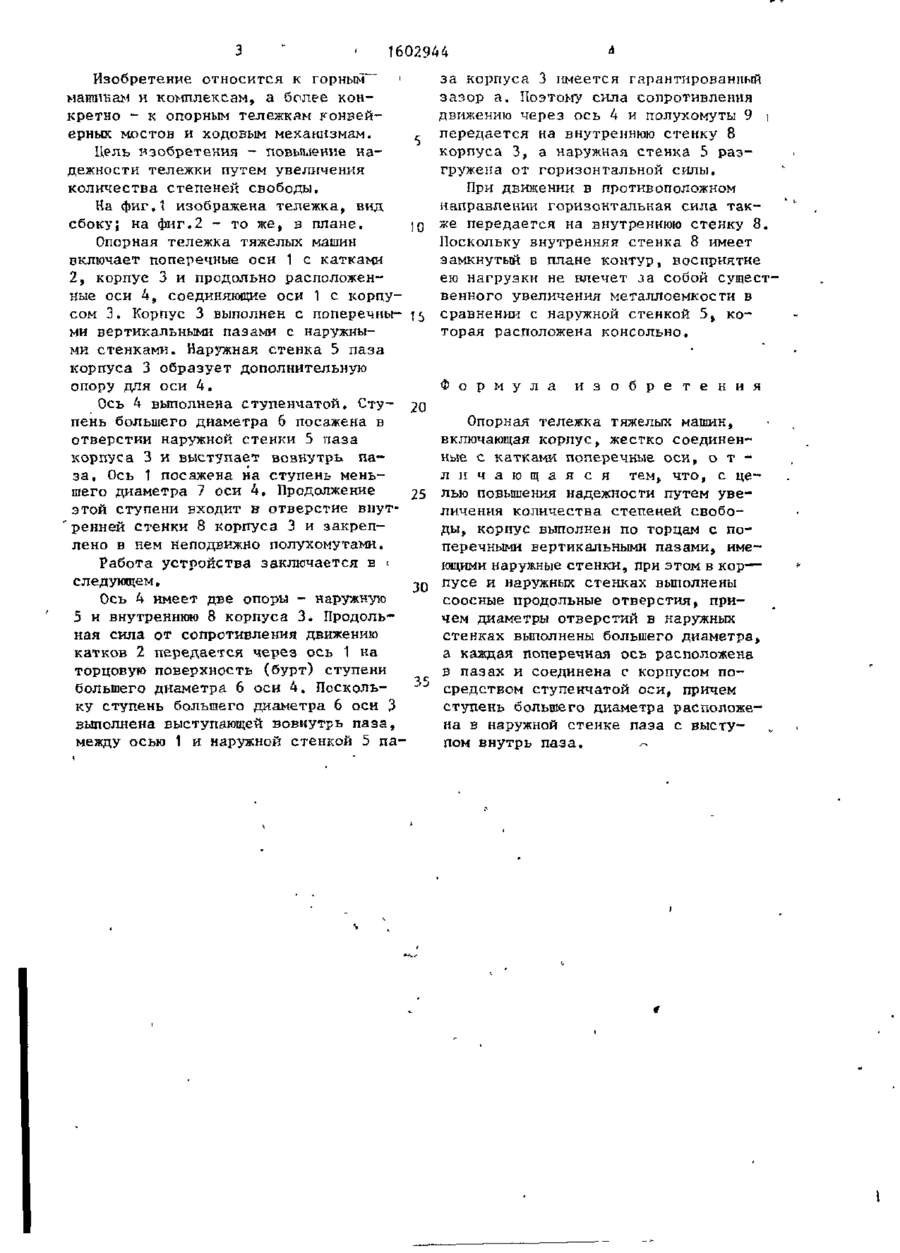

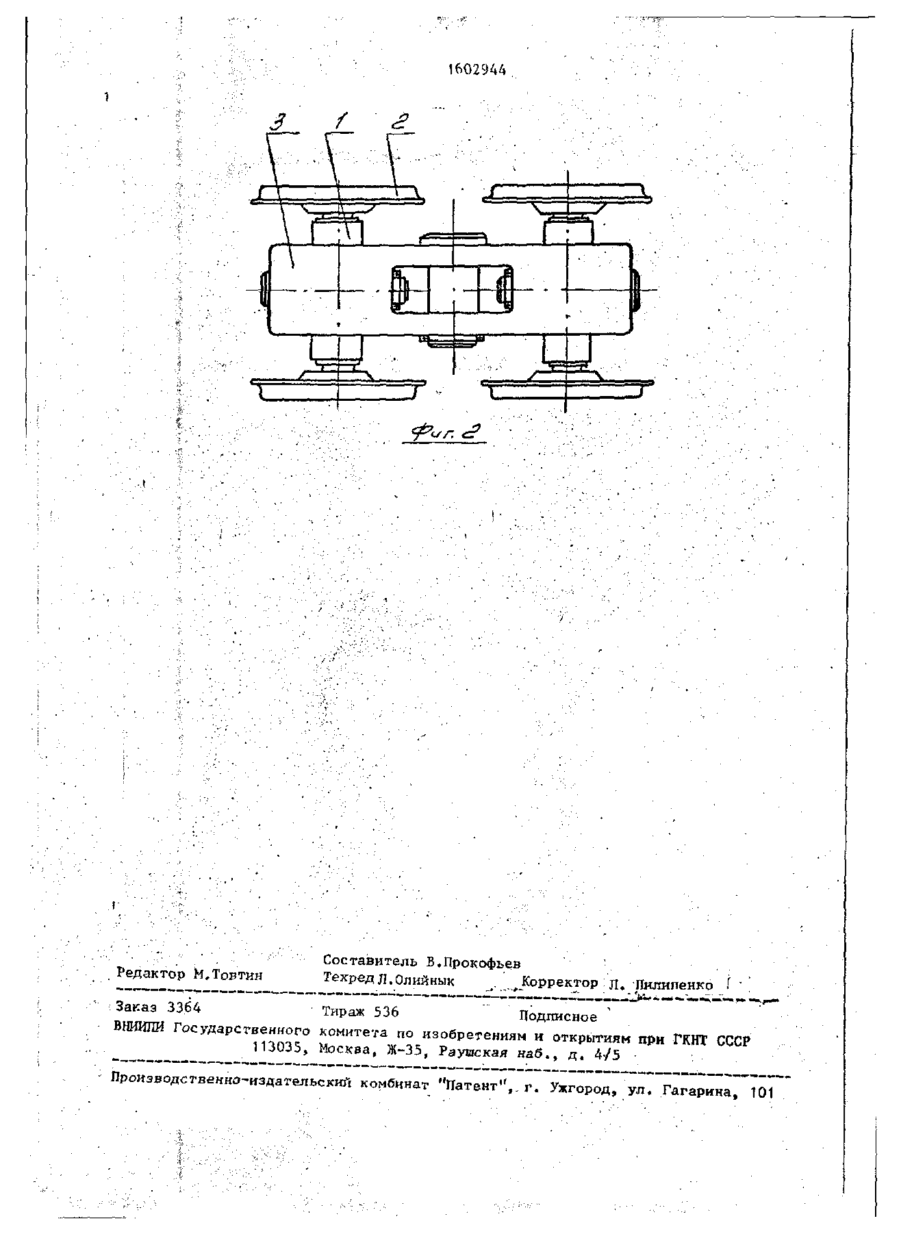

Изобретение относится к горным машинам и комплексам, а именно к опорным тележкам горных машин. Цель повышение надежности путем увеличе ния степеней свободы. Тележка включает поперечные оси 1 с катками 2, корпус 3 и ступенчатые оси 4. Корпус 3 выполнен по торцам с поперечными вертикальными пазами, имеющими наружные стенки 5. В пазах размещены оси 1, В корпусе 3 и наружных стенках 5 выполнены соосные продольные отверстия. .Диаметры отверстий в наружных стенках 5 выполнены бопьшего диаметра. Каждая ось 1 расположена в пазах и соединена с корпусом 3 посредством ступенчатой оси 4. Ступень 6 большего диаметра расположена в наружной стенке 5 с выступом внутрь паза. Корпус 3 от "внешних сил может перемещаться во взаимно перпендикулярных направлениях относительно катков 2, 2 ил. 1602944 Изобретение относится к горным ' машинам и комплексам, а более конкретно - к опорным тележкам конвейерных мостов и ходовым механизмам. г Цель изобретения - повышение надежности тележки путем увеличения количества степеней свободы. На фиг,1 изображена тележка, вид сбоку; на фиг.2 - то же, в плане. JQ Опорная тележка тяжелых машин включает поперечные оси 1 с катками 2, корпус 3 и продольно расположенные оси 4, соединяющие оси 1 с корпусом 3, Корпус 3 выполнен с поперечны- Ї5 ми вертикальными пазами с наружными стенками. Наружная стенка 5 паза корпуса 3 образует дополнительную опору для оси 4. Ось 4 выполнена ступенчатой. Сту- 20 пень большего диаметра 6 посажена в отверстии наружной стенки 5 лаза корпуса 3 и выступает вовнутрь паза. Ось 1 посажена на ступень меньшего диаметра 7 оси 4. Продолжение 25 этой ступени входит в отверстие внут' ренней стенки 8 корпуса 3 и закреплено в нем Неподвижно полухомутами. Работа устройства заключается в Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат: " 7 ~ ^ ' Т Г
ДивитисяДодаткова інформація
Назва патенту англійськоюSupport trolley of heavy machines
Автори англійськоюKocherhin Borys Mykhailovych, Chernykh Liubov Yakivna
Назва патенту російськоюОпорная тележка тяжелых машин
Автори російськоюКочергин Борис Михайлович, Черных Любовь Яковлевна
