Підлоговий водостік

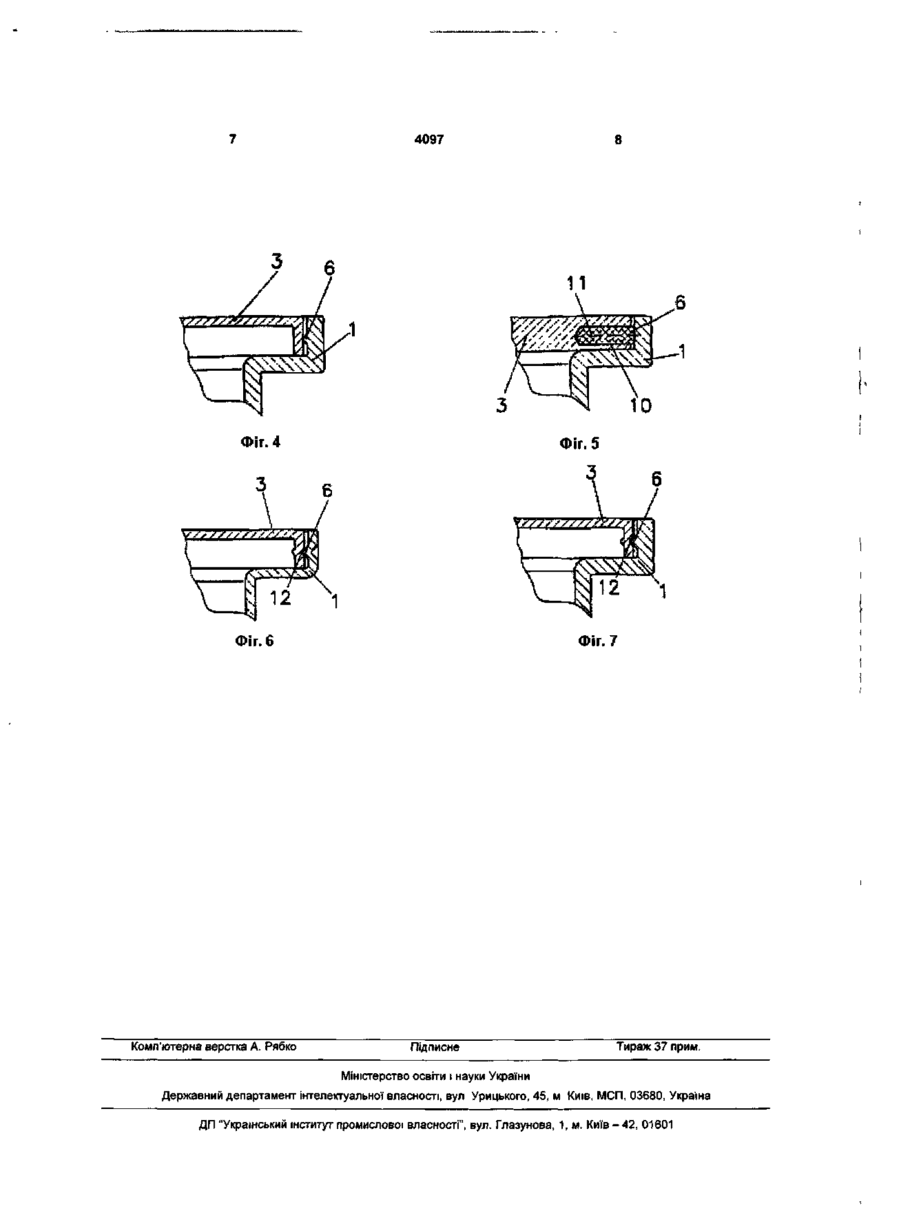

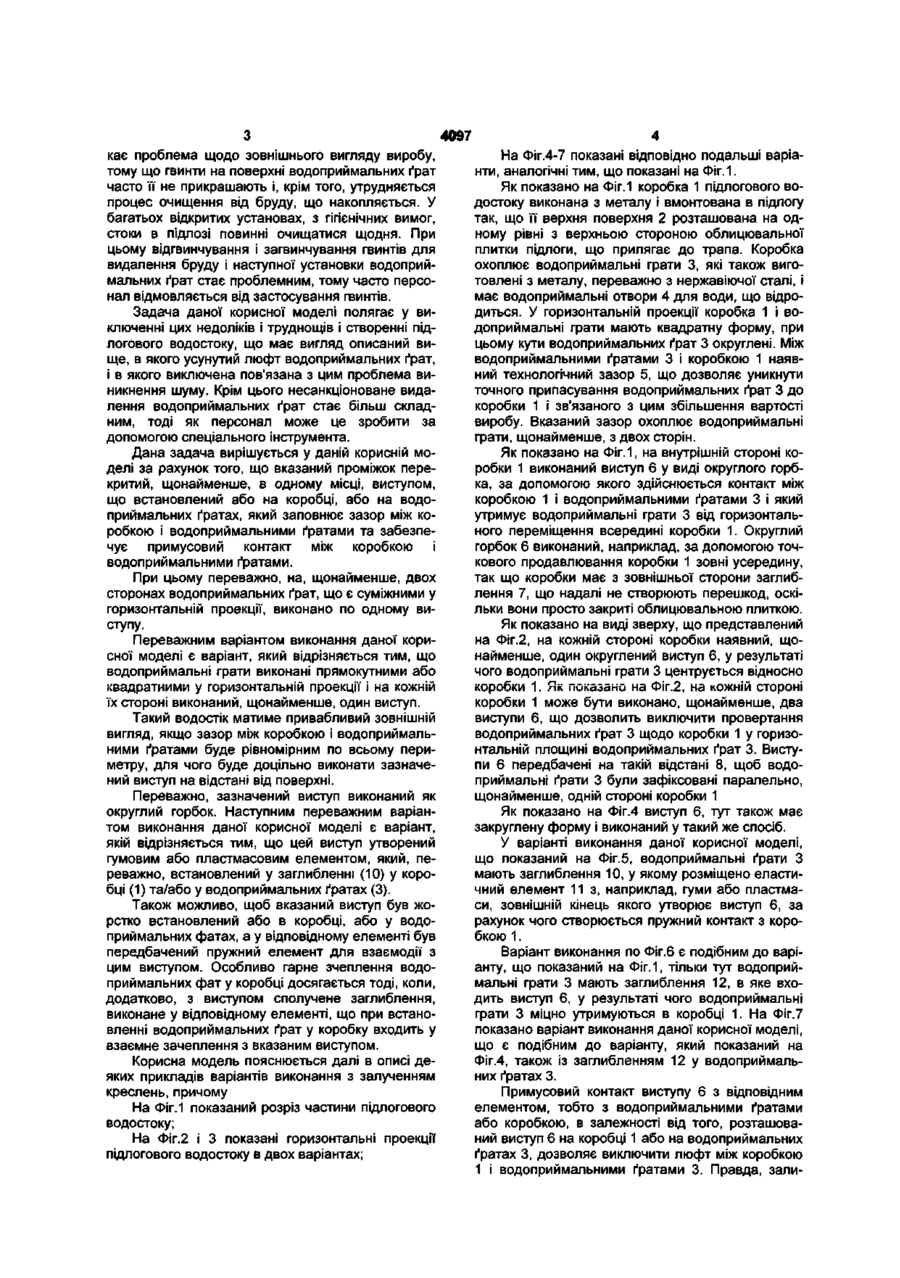

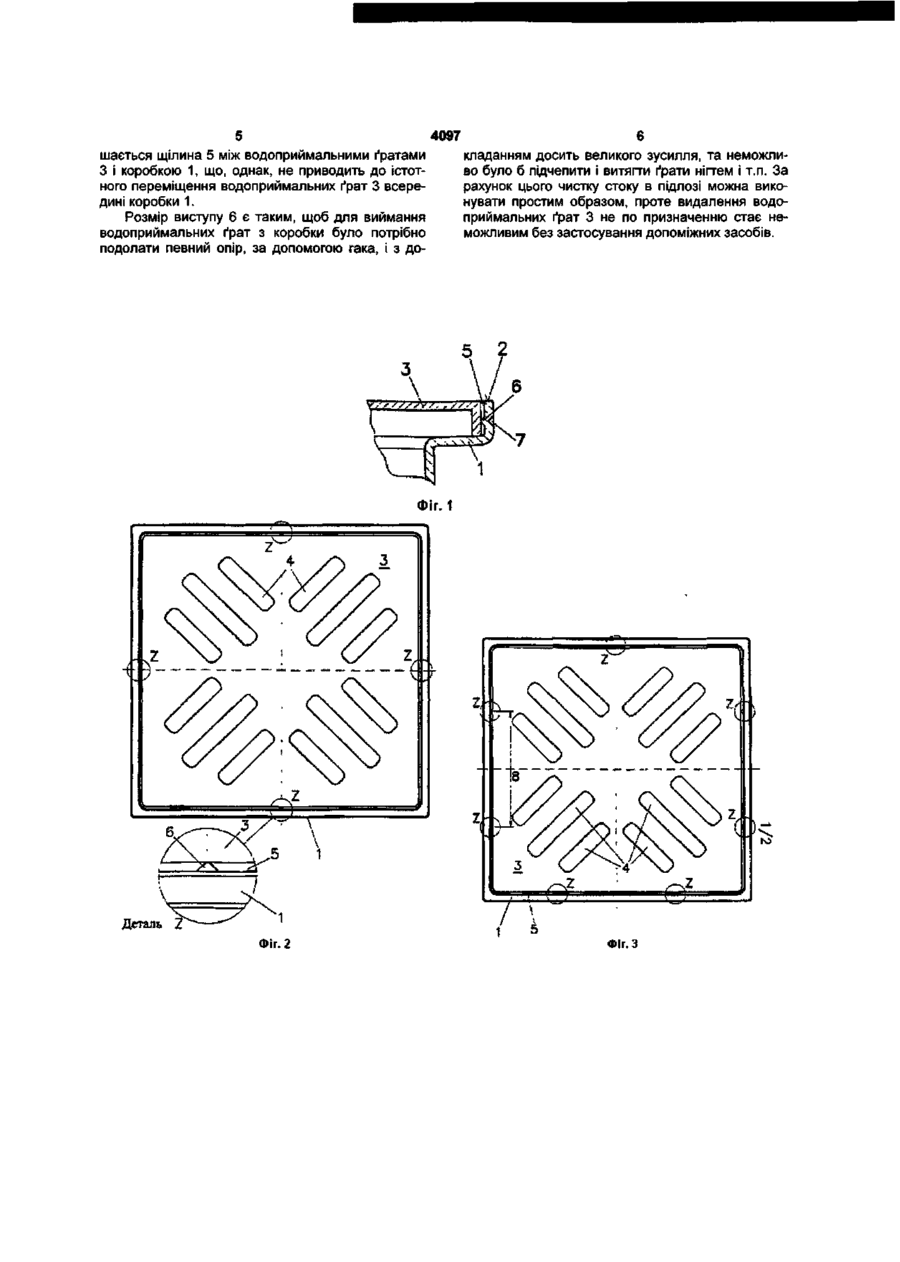

1. Підлоговий водостік, що має коробку (1) та водоприймальні ґрати (3), виконані з можливістю встановлення в коробку (1), причому між коробкою (1) і водоприймальними фатами (3) наявний проміжок (5), який проходить по периметру водоприймальних ґрат (3), що утворює зазор між водоприймальними ґратами (3) і коробкою (1), який відрізняється тим, що щонайменше в одному місці в коробці (1) або у водоприймальних ґратах (3) виконаний виступ (6) по ширині проміжку, що заповнює проміжок (5) між коробкою (1) і водоприймальними ґратами (3) і забезпечує примусовий контакт між коробкою (1) і водоприймальними ґратами (3). 2. Підлоговий водостік по п. 1, який відрізняється тим, що на щонайменше двох суміжних у горизонтальній проекції сторонах водоприймальних ґрат виконано по одному виступу (6). 3. Підлоговий водостік по п. 1 чи п. 2, який відрізняється тим, що водоприймальні грати (3) виконані прямокутними або квадратними у горизонтальній проекції і на кожній їх стороні виконаний щонайменше один виступ (6). 4. Підлоговий водостік по п. З, який відрізняється тим, що на одній стороні виконані два виступи (6), що розташовані на відстані (8) один від одного, а на інших сторонах виконано лише по одному виступу (6). 5. Підлоговий водостік по одному з пп. 1-4, який відрізняється тим, що виступ (6) виконаний на відстані від верхньої сторони (2). 6. Підлоговий водостік по одному з пп. 1-5, який відрізняється тим, що виступ (6) виконаний у вигляді округлого горбка. 7. Підлоговий водостік по п. 6, який відрізняється тим, що виступ (6) утворений гумовим або пластмасовим елементом, який переважно встановлено у заглиблення (10) у коробці (1) та/або у водоприймальних ґратах (3). 8. Підлоговий водостік по одному з пп. 1-7, який відрізняється тим, що з виступом (6) сполучене заглиблення (12), що виконано у відповідному елементі, яке при встановленні водоприймальних ґрат (3) у коробку (1) входить у взаємне зачеплення з виступом (6). Дана корисна модель відноситься до конструкції підлогового водостоку, що має коробку й універсальні водоприймальні грати в цій коробці, причому між коробкою і водоприймальними ґратами мається проміжок, що проходить по периметру навколо водоприймальних ґрат, для забезпечення зазору між водоприймальними ґратами і коробкою. Як правило, водоприймальні ґрати підлогового водостоку виготовляють з металу і розміщують у коробці, яка вмонтована в підлогу. У високоякісних виробів коробку також виготовляють з металу. Для компенсації допусків виготовлення між водоприймальними ґратами і коробкою існує зазор, що проходить по периферії водоприймальних ґрат. Цей зазор є проміжком між коробкою та ґратами і має розміри від 1 до 2мм. Для більших виробів цей проміжок може мати більші розміри. Наявність цього зазору приводить до того, що водоприймальні ґрати усередині коробки є рухливими. Він може призвести до шуму, коли водостік працює на злив. Крім того, цей зазор може призвести до втрати стійкості людиною, що наступила на водоприймальні ґрати. Наступна проблема полягає у тому, що водоприймальні ґрати можуть украсти, особливо у відкритих для публіки установах таких, як басейни, лікувальні установи і т.д. Водоприймальні ґрати часто виготовляють з нержавіючої сталі, тому такі акти вандалізму обходяться досить дорого. Існує рішення для подолання цієї проблеми, а саме, закріплення водоприймальних ґрат на коробці за допомогою гвинтів. При цьому, однак, вини 4097 кає проблема щодо зовнішнього вигляду виробу, тому що гвинти на поверхні водоприймальних ґрат часто її не прикрашають і, крім того, утрудняється процес очищення від бруду, що накопляється. У багатьох відкритих установах, з гігієнічних вимог, стоки в підлозі повинні очищатися щодня. При цьому відгвинчування і загвинчування гвинтів для видалення бруду і наступної установки водоприймальних ґрат стає проблемним, тому часто персонал відмовляється від застосування гвинтів. Задача даної корисної моделі полягає у виключенні цих недоліків і труднощів і створенні підлогового водостоку, що має вигляд описаний вище, в якого усунутий люфт водоприймальних ґрат, і в якого виключена пов'язана з цим проблема виникнення шуму. Крім цього несанкціоноване видалення водоприймальних ґрат стає більш складним, тоді як персонал може це зробити за допомогою спеціального інструмента. Дана задача вирішується у даній корисній моделі за рахунок того, що вказаний проміжок перекритий, щонайменше, в одному місці, виступом, що встановлений або на коробці, або на водоприймальних ґратах, який заповнює зазор між коробкою і водоприймальними ґратами та забезпечує примусовий контакт між коробкою і водоприймальними ґратами. При цьому переважно, на, щонайменше, двох сторонах водоприймальних ґрат, що є суміжними у горизонтальній проекції, виконано по одному виступу. Переважним варіантом виконання даної корисної моделі є варіант, який відрізняється тим, що водоприймальні грати виконані прямокутними або квадратними у горизонтальній проекції і на кожній їх стороні виконаний, щонайменше, один виступ. Такий водостік матиме привабливий зовнішній вигляд, якщо зазор між коробкою і водоприймальними ґратами буде рівномірним по всьому периметру, для чого буде доцільно виконати зазначений виступ на відстані від поверхні. Переважно, зазначений виступ виконаний як округлий горбок. Наступним переважним варіантом виконання даної корисної моделі є варіант, якій відрізняється тим, що цей виступ утворений гумовим або пластмасовим елементом, який, переважно, встановлений у заглибленні (10) у коробці (1) та/або у водоприймальних ґратах (3). Також можливо, щоб вказаний виступ був жорстко встановлений або в коробці, або у водоприймальних фатах, а у відповідному елементі був передбачений пружний елемент для взаємодії з цим виступом. Особливо гарне зчеплення водоприймальних фат у коробці досягається тоді, коли, додатково, з виступом сполучене заглиблення, виконане у відповідному елементі, що при встановленні водоприймальних ґрат у коробку входить у взаємне зачеплення з вказаним виступом. Корисна модель пояснюється далі в описі деяких прикладів варіантів виконання з залученням креслень, причому На Фіг.1 показаний розріз частини підлогового водостоку; На Фіг.2 і 3 показані горизонтальні проекції підлогового водостоку в двох варіантах; На Фіг.4-7 показані відповідно подальші варіанти, аналогічні тим, що показані на Фіг. 1. Як показано на Фіг.1 коробка 1 підлогового водостоку виконана з металу і вмонтована в підлогу так, що її верхня поверхня 2 розташована на одному рівні з верхньою стороною облицювальної плитки підлоги, що прилягає до трапа. Коробка охоплює водоприймальні грати 3, які також виготовлені з металу, переважно з нержавіючої сталі, і має водоприймальні отвори 4 для води, що відродиться. У горизонтальній проекції коробка 1 і водоприймальні грати мають квадратну форму, при цьому кути водоприймальних ґрат 3 округлені. Між водоприймальними ґратами 3 і коробкою 1 наявний технологічний зазор 5, що дозволяє уникнути точного припасування водоприймальних ґрат 3 до коробки 1 і зв'язаного з цим збільшення вартості виробу. Вказаний зазор охоплює водоприймальні грати, щонайменше, з двох сторін. Як показано на Фіг.1, на внутрішній стороні коробки 1 виконаний виступ 6 у виді округлого горбка, за допомогою якого здійснюється контакт між коробкою 1 і водоприймальними ґратами 3 і який утримує водоприймальні грати 3 від горизонтального переміщення всередині коробки 1. Округлий горбок 6 виконаний, наприклад, за допомогою точкового продавлювання коробки 1 зовні усередину, так що коробки має з зовнішньої сторони заглиблення 7, що надалі не створюють перешкод, оскільки вони просто закриті облицювальною плиткою. Як показано на виді зверху, що представлений на Фіг.2, на кожній стороні коробки наявний, щонайменше, один округлений виступ 6, у результаті чого водоприймальні грати 3 центрується відносно коробки 1. Як показано на Фіг.2, на кожній стороні коробки 1 може бути виконано, щонайменше, два виступи 6, що дозволить виключити провертання водоприймальних ґрат 3 щодо коробки 1 у горизонтальній площині водоприймальних ґрат 3. Виступи 6 передбачені на такій відстані 8, щоб водоприймальні ґрати 3 були зафіксовані паралельно, щонайменше, одній стороні коробки 1 Як показано на Фіг.4 виступ 6, тут також має закруглену форму і виконаний у такий же спосіб. У варіанті виконання даної корисної моделі, що показаний на Фіг.5, водоприймальні ґрати З мають заглиблення 10, у якому розміщено еластичний елемент 11 з, наприклад, гуми або пластмаси, зовнішній кінець якого утворює виступ 6, за рахунок чого створюється пружний контакт з коробкою 1. Варіант виконання по Фіг.6 є подібним до варіанту, що показаний на Фіг.1, тільки тут водоприймальні грати 3 мають заглиблення 12, в яке входить виступ 6, у результаті чого водоприймальні грати 3 міцно утримуються в коробці 1. На Фіг.7 показано варіант виконання даної корисної моделі, що є подібним до варіанту, який показаний на Фіг.4, також із заглибленням 12 у водоприймальних ґратах 3. Примусовий контакт виступу 6 з відповідним елементом, тобто з водоприймальними ґратами або коробкою, в залежності від того, розташований виступ 6 на коробці 1 або на водоприймальних ґратах 3, дозволяє виключити люфт між коробкою 1 і водоприймальними ґратами 3. Правда, зали 4097 шається щілина 5 між водоприймальними ґратами З і коробкою 1, що, однак, не приводить до істотного переміщення водоприймальних ґрат 3 всередині коробки 1. Розмір виступу 6 є таким, щоб для виймання водоприймальних ґрат з коробки було потрібно подолати певний опір, за допомогою гака, і з до кладанням досить великого зусилля, та неможливо було б підчепити і витягти ґрати нігтем і т.п. За рахунок цього чистку стоку в підлозі можна виконувати простим образом, проте видалення водоприймальних ґрат 3 не по призначенню стає неможливим без застосування допоміжних засобів. 5 £3 2 ' Фіг. 1 Деталь 2 Фіг. 2 Фіг. З 4097 Фіг. 4 Фіг. 5 V 12 Фіг. 7 Фіг. 6 Комп'ютерна верстка А. Рябко Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
