Турбокалорифер баламутова

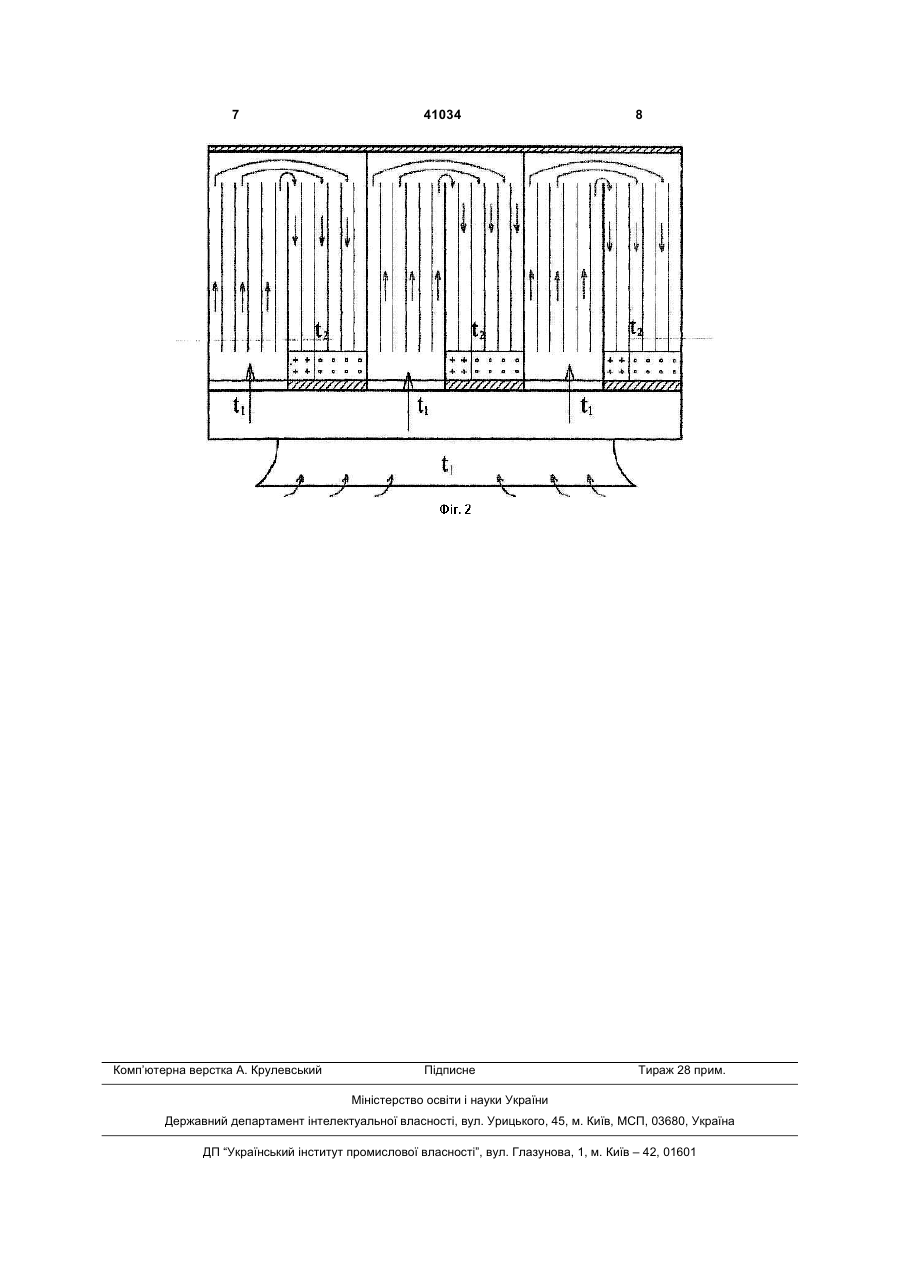

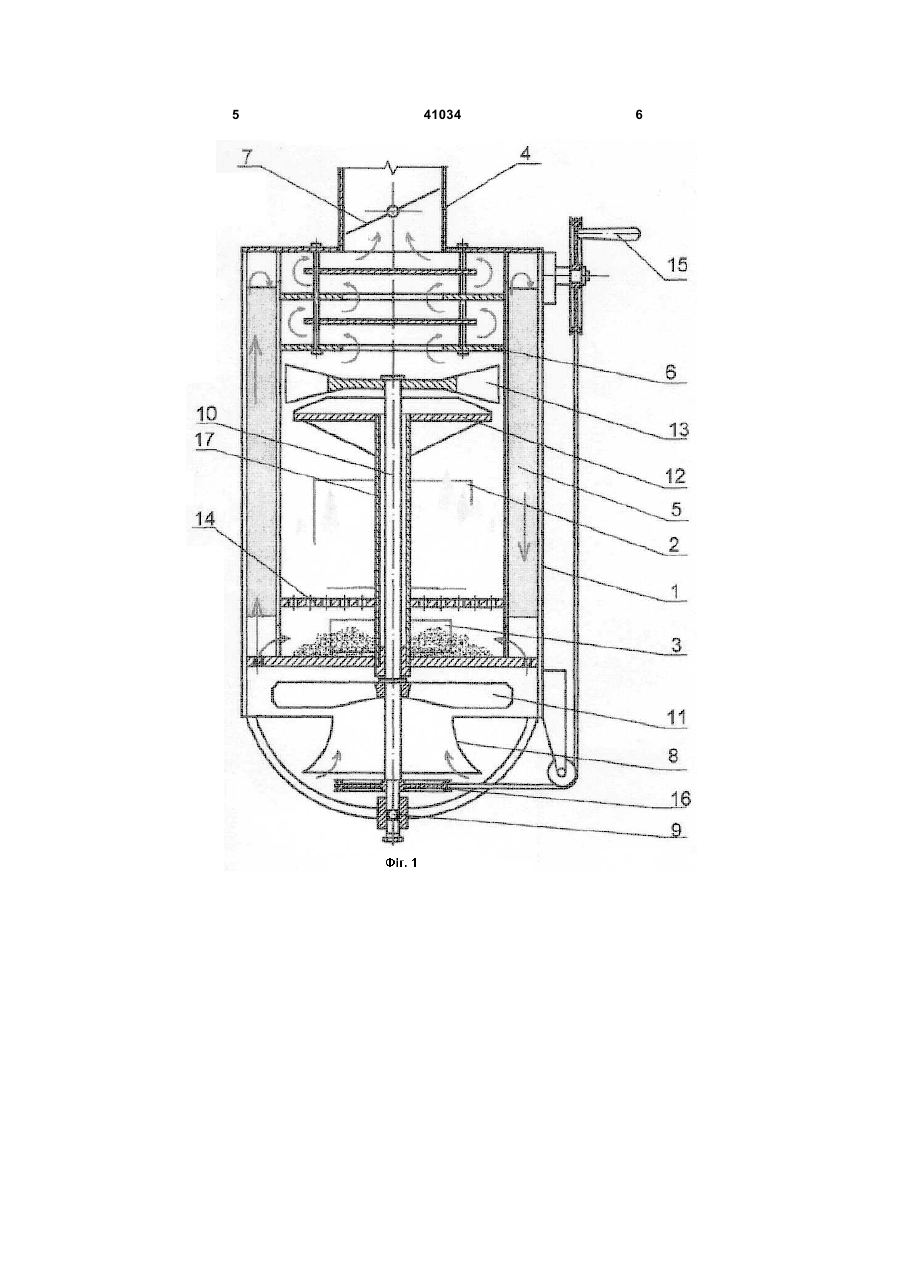

1. Турбокалорифер, що містить корпус з завантажувальною дверкою, зовнішній теплообмінник та патрубок відводу димових газів, який відрізняється тим, що у корпусі перед патрубком відводу димових газів розміщається внутрішній теплооб 3 ні бокових стінок, причому їх вісі перпендикулярні до повздовжньої вісі печі, що збільшує число деталей, які потребують складної незручної роботи і виключно ручного зварювання. Розміщення трубки для подавання додаткового повітря у верхній порожнині топкового простору пласких неповоротних засувок, трубки яка примикає до верхньої частини бокової стінки не дозволяють відрегулювати оптимальний режим горіння і допалювання чадного газу, який утворюється у максимальному об'ємі топки. Ознаками прототипу, які збігаються із суттєвими ознаками заявляємого технічного рішення є: наявність у конструкції теплообмінного елементу, корпусу з завантажувальною дверкою та патрубком відведення димових газів. В основу корисної моделі поставлена задача удосконалення конструкції опалювального агрегату з метою спрощення самої конструкції, підвищення ефективності процесу горіння для більш економічного утворювання тепла та допалювання чадного газу із метою отримання більш екологічної системи опалювання. Поставлена задача вирішується тим, що у корпусі турбокалорифера розміщені внутрішній та зовнішній теплообмінники, камера згоряння з колосниковою решіткою, через яку проходить регульований потік повітря, який поступає через вхідний дифузор і за допомогою центробіжного вентилятора проходить, нагріваючись, через камеру згоряння та зовнішній теплообмінник та, підіймаючись до верху, проходячи в отвори між спрямляючим диском та багатолопастною турбіною, яка знаходиться на одному валу з центробіжним вентилятором, при цьому утворюється швидкісний потік підігрітого повітря, який проходить через внутрішній теплообмінник і регульовану заслонку, яка знаходиться у патрубку відводу димових газів, при цьому допалюючи ці димові гази і викидаючи продукт згоряння в атмосферу. Турбокалорифер пояснюється кресленнями, де на Фіг.1 показано загальний вид турбокалорифера у розрізі, Фіг.2 показана розгортка зовнішнього теплообмінника. Турбокалорифер складається з корпусу 1, з дверками для завантаження палива 2, та видалення шлаку 3, які виконані для доступу до камери згоряння, яка розділяється горизонтальною полосниковою решіткою 14. Зверху корпусу прикріплено патрубок відводу димових газів 4 з регульованою заслінкою 7. У корпусі по периметру розміщено зовнішній теплообмінник 5 (Фіг.1), розгортка якого показана на Фіг.2, а внутрішній теплообмінник 6 розташовано у верхній частині корпусу, безпосередньо перед патрубком відводу димових 41034 4 газів 4. У нижній частині корпусу 1 розташовано дифузор забору повітря 8. В нижній частині корпусу 1 вмонтовано опорний підшипник 9, для опори валу 10 у жаростійкому корпусі 17. На валу 10, знизу вверх закріплено шків 16, механізму ручного запуску 15, у полості дифузора 8, на валу 10 закріплений центробіжний вентилятор 11. На верхній частині жаростійкого корпусу 17, закріплено спрямляючий диск 12, із зазором між зовнішнім теплообмінником 5. На верхній частині валу 10, який знаходиться у жаростійкому корпусі 17, над спрямляючим диском 12, закріплена багато лопасна турбіна 13, яка розташована безпосередньо під внутрішнім теплообмінником 6. Турбокалорифер працює наступним чином. Через дверку завантаження палива 2, паливо завантажується у камеру згоряння і укладається на колосникову решітку 14, та розпалюється. За допомогою механізму ручного запуску 15, через шків 16, закріплений на валу 10, вал 10 розкручується і повітря за допомогою центробіжного вентилятора 11, через дифузор 8, подається на зовнішній теплообмінник 5 і у камеру згоряння для підтримання більш стійкого горіння палива. Зовнішнє повітря з температурою t 1 (Фіг.2) проходячи через теплообмінник, прогрівається до температури t 2 (Фіг.2), при цьому проходить інтенсивний теплообмін між температурами 11 та 12. Завдяки зазору між зовнішнім теплообмінником 5 та спрямляючим диском 12, утворюється швидкісний потік повітря, який розкручує багатолопасну турбіну 13, яка вже без допомоги механізму ручного запуску 15 крутить вал 10, розташований у жаростійкому корпусі 17, процес забору зовнішнього повітря, необхідного для підтримання процесу горіння повністю підтримується самостійно без втручання людини. Причому багатолопасна турбіна 13 проганяє вже підігріте повітря через внутрішній теплообмінник 6, через регульовану заслонку 7 та викидає продукт згоряння через патрубок відводу димових газів 4. Причому направлений таким чином потік повітря дозволяє допалювати димові гази, що зменшує викиди шкідливих речовин в атмосферу і збільшує К.К.Д. (коефіцієнт корисної дії) опалювального агрегату. Така конструкція турбокалорифера дозволяє використовувати опалювальний агрегат за заявленим технічним рішенням у будь-яких умовах для опалювання приміщень різного призначення та об’єму. 5 41034 6 7 Комп’ютерна верстка А. Крулевський 41034 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
