Штампозварений упор для кришок люків універсального піввагона

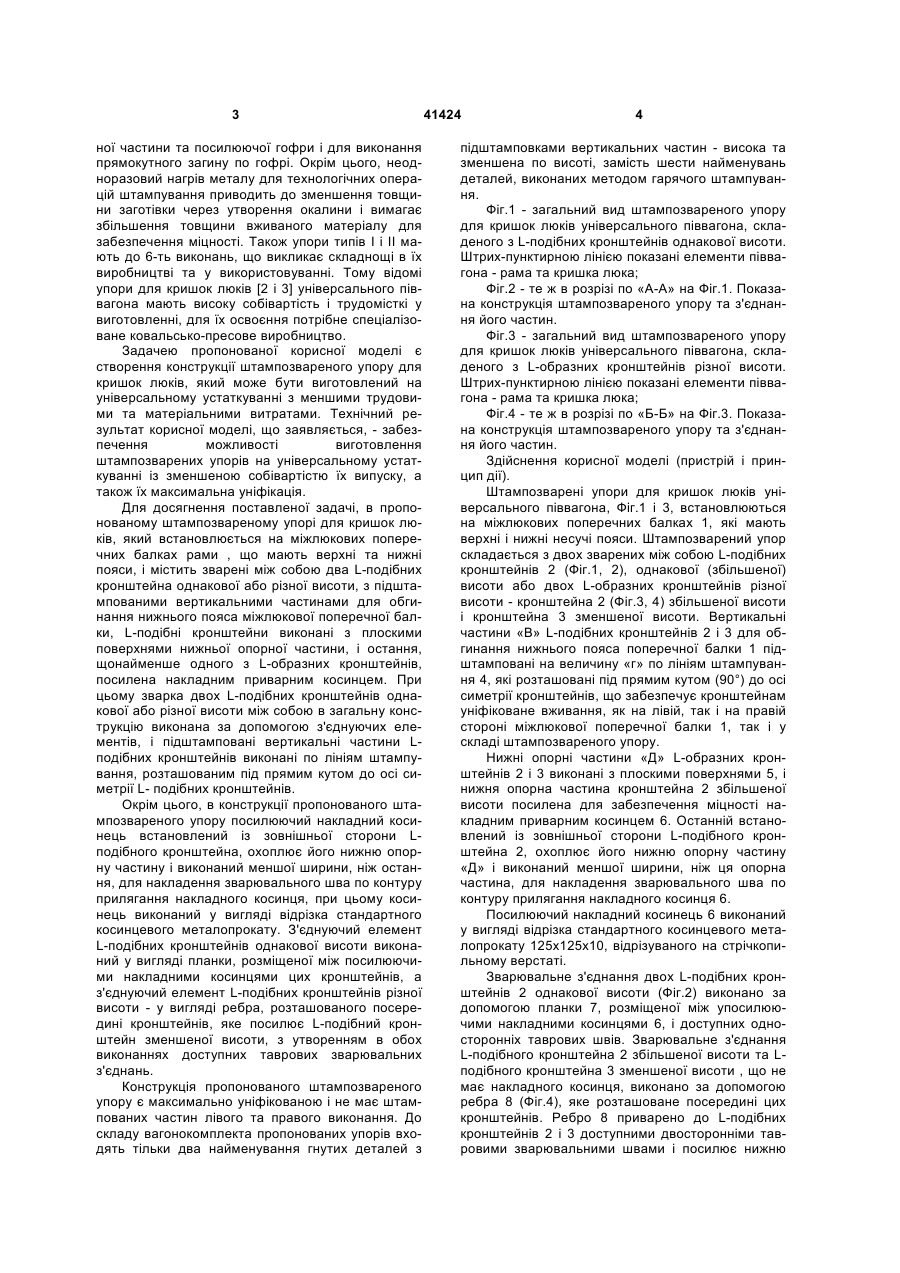

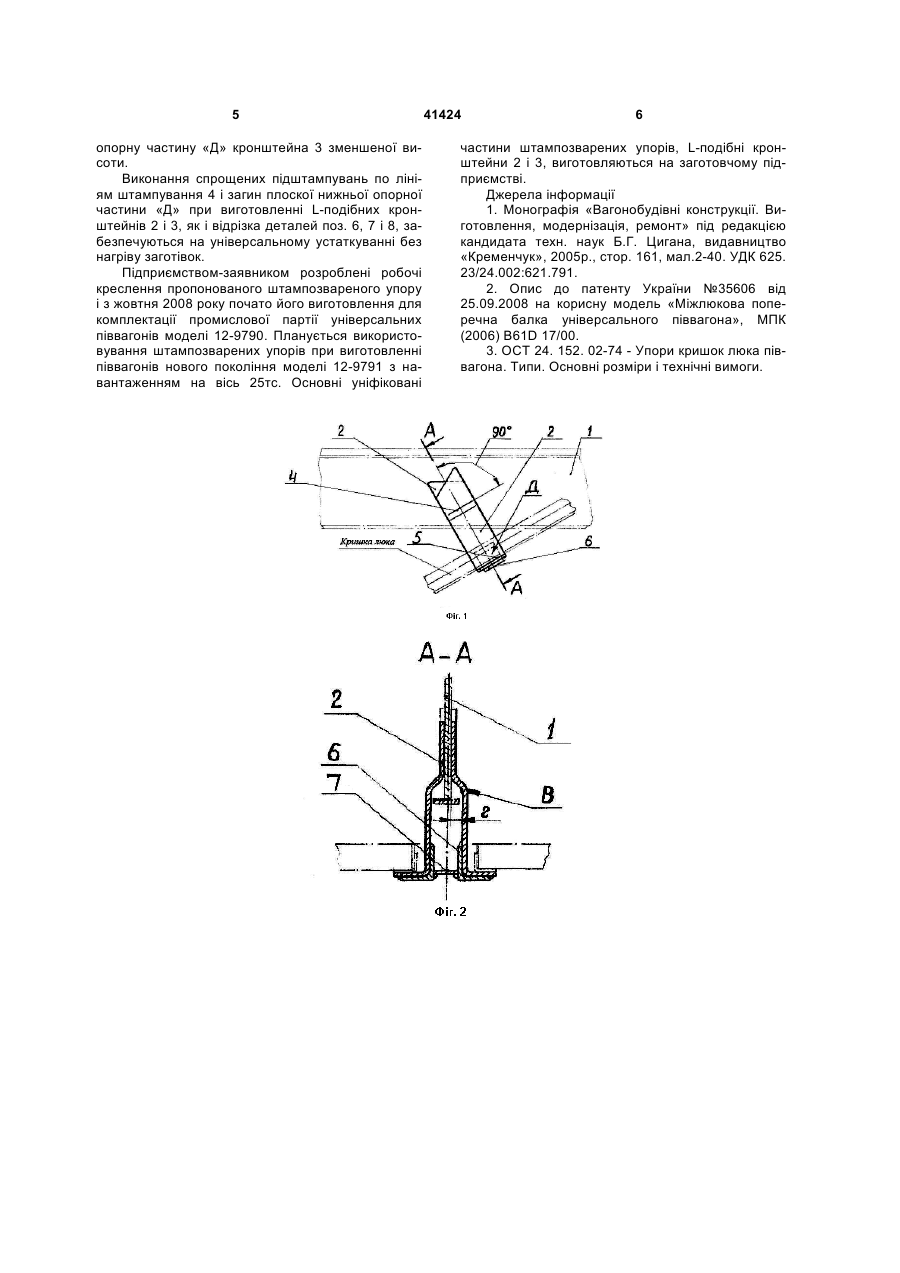

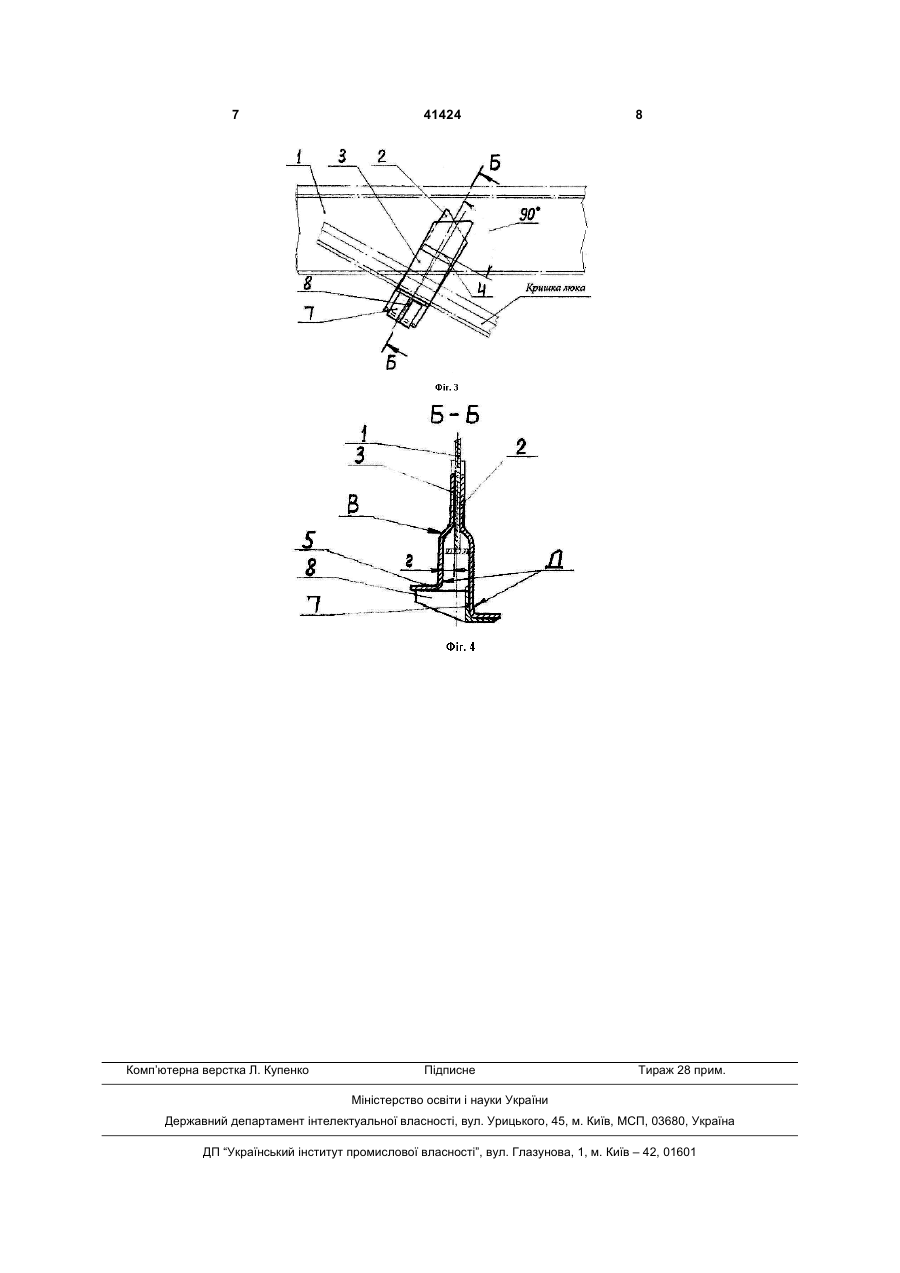

1. Штампозварений упор для кришок люків універсального піввагона, встановлюваний на міжлюкових поперечних балках, які мають верхні та нижні пояси, що містить зварені між собою два L-подібних кронштейни, однакової або різної висоти, з підштампованими вертикальними частинами для обгинання нижнього пояса міжлюкової поперечної балки, який відрізняється тим, що Lподібні кронштейни виконані з плоскими поверхнями нижньої опорної частини, і остання, щонайменше одного з L-подібних кронштейнів, посилена накладним приварним косинцем, при цьому зварка двох L-подібних кронштейнів однакової або різної висоти між собою в загальну конструкцію виконана за допомогою з'єднуючих елементів, і підштамповані вертикальні частини L-подібних кронштейнів виконані по лініях штампування, розташованих під U 2 (19) 1 3 ної частини та посилюючої гофри і для виконання прямокутного загину по гофрі. Окрім цього, неодноразовий нагрів металу для технологічних операцій штампування приводить до зменшення товщини заготівки через утворення окалини і вимагає збільшення товщини вживаного матеріалу для забезпечення міцності. Також упори типів І і II мають до 6-ть виконань, що викликає складнощі в їх виробництві та у використовуванні. Тому відомі упори для кришок люків [2 і 3] універсального піввагона мають високу собівартість і трудомісткі у виготовленні, для їх освоєння потрібне спеціалізоване ковальсько-пресове виробництво. Задачею пропонованої корисної моделі є створення конструкції штампозвареного упору для кришок люків, який може бути виготовлений на універсальному устаткуванні з меншими трудовими та матеріальними витратами. Технічний результат корисної моделі, що заявляється, - забезпечення можливості виготовлення штампозварених упорів на універсальному устаткуванні із зменшеною собівартістю їх випуску, а також їх максимальна уніфікація. Для досягнення поставленої задачі, в пропонованому штампозвареному упорі для кришок люків, який встановлюється на міжлюкових поперечних балках рами , що мають верхні та нижні пояси, і містить зварені між собою два L-подібних кронштейна однакової або різної висоти, з підштампованими вертикальними частинами для обгинання нижнього пояса міжлюкової поперечної балки, L-подібні кронштейни виконані з плоскими поверхнями нижньої опорної частини, і остання, щонайменше одного з L-образних кронштейнів, посилена накладним приварним косинцем. При цьому зварка двох L-подібних кронштейнів однакової або різної висоти між собою в загальну конструкцію виконана за допомогою з'єднуючих елементів, і підштамповані вертикальні частини Lподібних кронштейнів виконані по лініям штампування, розташованим під прямим кутом до осі симетрії L- подібних кронштейнів. Окрім цього, в конструкції пропонованого штампозвареного упору посилюючий накладний косинець встановлений із зовнішньої сторони Lподібного кронштейна, охоплює його нижню опорну частину і виконаний меншої ширини, ніж остання, для накладення зварювального шва по контуру прилягання накладного косинця, при цьому косинець виконаний у вигляді відрізка стандартного косинцевого металопрокату. З'єднуючий елемент L-подібних кронштейнів однакової висоти виконаний у вигляді планки, розміщеної між посилюючими накладними косинцями цих кронштейнів, а з'єднуючий елемент L-подібних кронштейнів різної висоти - у вигляді ребра, розташованого посередині кронштейнів, яке посилює L-подібний кронштейн зменшеної висоти, з утворенням в обох виконаннях доступних таврових зварювальних з'єднань. Конструкція пропонованого штампозвареного упору є максимально уніфікованою і не має штампованих частин лівого та правого виконання. До складу вагонокомплекта пропонованих упорів входять тільки два найменування гнутих деталей з 41424 4 підштамповками вертикальних частин - висока та зменшена по висоті, замість шести найменувань деталей, виконаних методом гарячого штампування. Фіг.1 - загальний вид штампозвареного упору для кришок люків універсального піввагона, складеного з L-подібних кронштейнів однакової висоти. Штрих-пунктирною лінією показані елементи піввагона - рама та кришка люка; Фіг.2 - те ж в розрізі по «А-А» на Фіг.1. Показана конструкція штампозвареного упору та з'єднання його частин. Фіг.3 - загальний вид штампозвареного упору для кришок люків універсального піввагона, складеного з L-образних кронштейнів різної висоти. Штрих-пунктирною лінією показані елементи піввагона - рама та кришка люка; Фіг.4 - те ж в розрізі по «Б-Б» на Фіг.3. Показана конструкція штампозвареного упору та з'єднання його частин. Здійснення корисної моделі (пристрій і принцип дії). Штампозварені упори для кришок люків універсального піввагона, Фіг.1 і 3, встановлюються на міжлюкових поперечних балках 1, які мають верхні і нижні несучі пояси. Штампозварений упор складається з двох зварених між собою L-подібних кронштейнів 2 (Фіг.1, 2), однакової (збільшеної) висоти або двох L-образних кронштейнів різної висоти - кронштейна 2 (Фіг.3, 4) збільшеної висоти і кронштейна 3 зменшеної висоти. Вертикальні частини «В» L-подібних кронштейнів 2 і 3 для обгинання нижнього пояса поперечної балки 1 підштамповані на величину «г» по лініям штампування 4, які розташовані під прямим кутом (90°) до осі симетрії кронштейнів, що забезпечує кронштейнам уніфіковане вживання, як на лівій, так і на правій стороні міжлюкової поперечної балки 1, так і у складі штампозвареного упору. Нижні опорні частини «Д» L-образних кронштейнів 2 і 3 виконані з плоскими поверхнями 5, і нижня опорна частина кронштейна 2 збільшеної висоти посилена для забезпечення міцності накладним приварним косинцем 6. Останній встановлений із зовнішньої сторони L-подібного кронштейна 2, охоплює його нижню опорну частину «Д» і виконаний меншої ширини, ніж ця опорна частина, для накладення зварювального шва по контуру прилягання накладного косинця 6. Посилюючий накладний косинець 6 виконаний у вигляді відрізка стандартного косинцевого металопрокату 125x125x10, відрізуваного на стрічкопильному верстаті. Зварювальне з'єднання двох L-подібних кронштейнів 2 однакової висоти (Фіг.2) виконано за допомогою планки 7, розміщеної між упосилюючими накладними косинцями 6, і доступних односторонніх таврових швів. Зварювальне з'єднання L-подібного кронштейна 2 збільшеної висоти та Lподібного кронштейна 3 зменшеної висоти , що не має накладного косинця, виконано за допомогою ребра 8 (Фіг.4), яке розташоване посередині цих кронштейнів. Ребро 8 приварено до L-подібних кронштейнів 2 і 3 доступними двосторонніми тавровими зварювальними швами і посилює нижню 5 опорну частину «Д» кронштейна 3 зменшеної висоти. Виконання спрощених підштампувань по лініям штампування 4 і загин плоскої нижньої опорної частини «Д» при виготовленні L-подібних кронштейнів 2 і 3, як і відрізка деталей поз. 6, 7 і 8, забезпечуються на універсальному устаткуванні без нагріву заготівок. Підприємством-заявником розроблені робочі креслення пропонованого штампозвареного упору і з жовтня 2008 року почато його виготовлення для комплектації промислової партії універсальних піввагонів моделі 12-9790. Планується використовування штампозварених упорів при виготовленні піввагонів нового покоління моделі 12-9791 з навантаженням на вісь 25тс. Основні уніфіковані 41424 6 частини штампозварених упорів, L-подібні кронштейни 2 і 3, виготовляються на заготовчому підприємстві. Джерела інформації 1. Монографія «Вагонобудівні конструкції. Виготовлення, модернізація, ремонт» під редакцією кандидата техн. наук Б.Г. Цигана, видавництво «Кременчук», 2005р., стор. 161, мал.2-40. УДК 625. 23/24.002:621.791. 2. Опис до патенту України №35606 від 25.09.2008 на корисну модель «Міжлюкова поперечна балка універсального піввагона», МПК (2006) В61D 17/00. 3. ОСТ 24. 152. 02-74 - Упори кришок люка піввагона. Типи. Основні розміри і технічні вимоги. 7 Комп’ютерна верстка Л. Купенко 41424 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
