Футерівка барабанного технологічного апарата

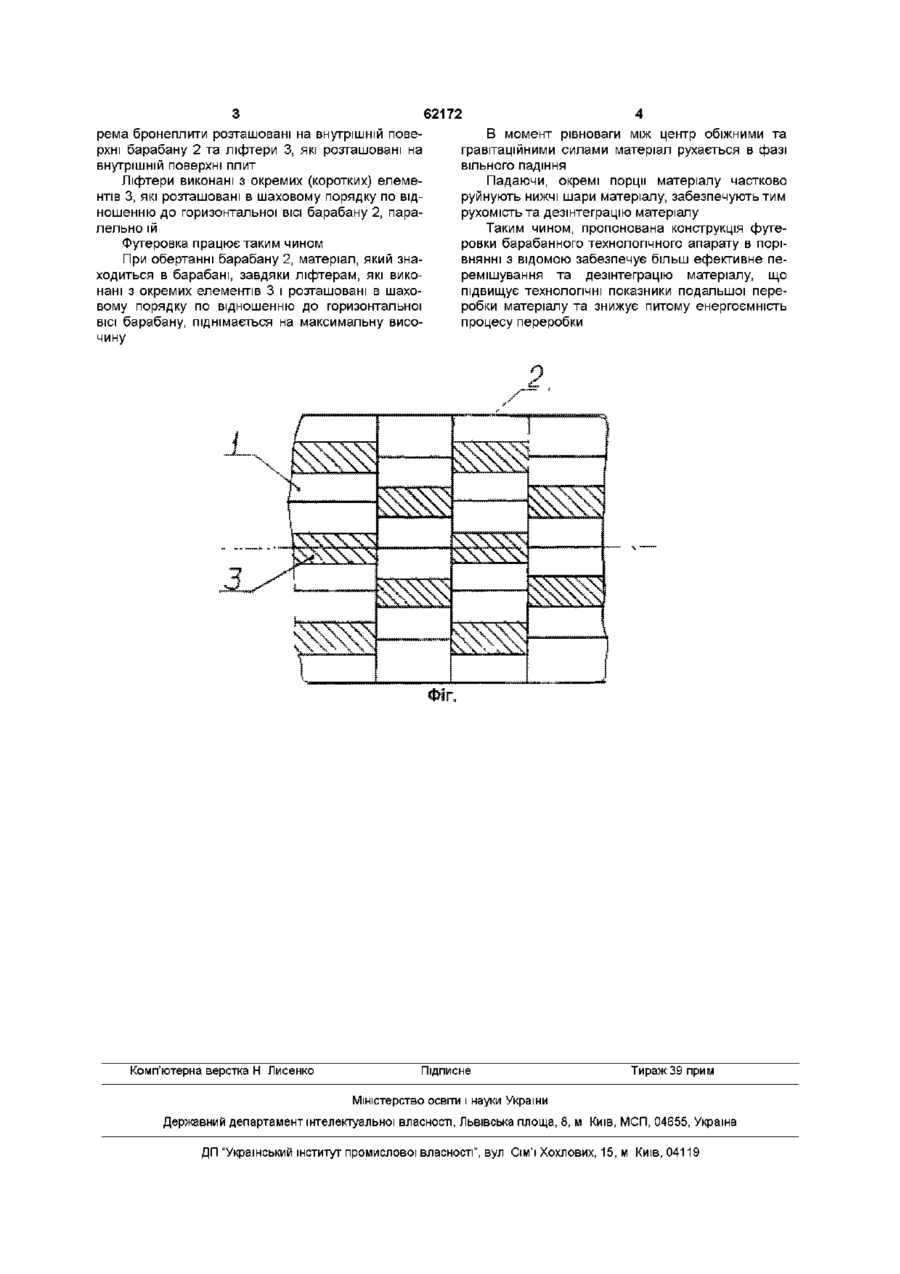

Футерівка барабанного технологічного апарата, яка містить плити, розташовані на внутрішній поверхні барабана, та ліфтери, розташовані на внутрішній поверхні плит паралельно один одному та горизонтальній осі барабана, яка відрізняється тим, що ліфтери виконані з окремих елементів, розташованих в шаховому порядку по відношенню до горизонтальної осі барабана Винахід відноситься до галузі машинобудування, зокрема, до захисного обладнання робочої поверхні технологічних апаратів барабанного типу - млинів, грохотів, скруберів, тощо і може бути використаним в гірничо-збагачувальній, будівельній, ХІМІЧНІЙ та інших галузях промисловості Відоме захисне обладнання робочої поверхні апаратів барабанного типу виготовлене з футеровочних плит, які закріплені на внутрішній поверхні барабану за допомогою болтів (Несвітський О А та ІНШІ Довідник механіка цементного заводу М , Будіздат, 1977, стор 116) Ця конструкція обумовлює самодовільність процесів, зокрема, розгрузки матеріалу, тощо, що є недостатньо ефективним і потребує більших витрат енергії Відома футеровка барабанного технологічного апарату, яка містить бронеплити, розташовані на внутрішній поверхні барабану, та ліфтери (а с №762974, В02С17/22) Ця футеровка є найбільш близькою до пропонованої по технічній суті та досягаемому результату Ліфтери в ВІДОМІЙ футеровці виконані як суцільні виступи, які розташовані на внутрішній поверхні плит паралельно один до одного та горизонтальній ВІСІ барабану Недоліком відомої конструкції футеровки є те, що підйом матеріалу за допомогою виступівліфтерів відбувається одночасно по всій довжині барабану, великими порціями Внаслідок цього рухомість матеріалу та його дезінтеграція є недо статніми, що обумовлює занижені технологічні показники подальшої переробки матеріалу та підвищене споживання електроенергії В основу винаходу поставлена задача вдосконалення конструкції футеровки барабанного технологічного апарату, при якій шляхом зміни конструкції та розташування ліфтерів збільшується рухомість матеріалу та його дезінтеграція, і за рахунок цього поліпшуються технологічні показники подальшої переробки матеріалу і зменшується питома енергоємність процесу Поставлена задача вирішується тим, що в футеровці барабанного технологічного апарату, яка містить плити, розташовані на внутрішній поверхні барабану, та ліфтери, останні, згідно з винаходом, виконані з окремих елементів, розташованих в шаховому порядку по відношенню до горизонтальної ВІСІ барабану Виконання ліфтерів з окремих елементів сприяє переміщенню матеріалу окремими порціями меншого об'єму, що збільшує рухомість матеріалу Розташування окремих елементів ліфтерів в шаховому порядку по відношенню до горизонтальної ВІСІ барабану забезпечує краще перемішування рухомого матеріалу та дезінтеграцію його, перешкоджаючи утворенню нерухомого ядра, що підвищує технологічні показники слідуючої переробки матеріалу та зменшує питому енергоємність процесу На фігурі схематично відображена футеровка барабанного технологічного апарату Футеровка вміщує футеровочні плити - 1, зок (О 62172 рема бронеплити розташовані на внутрішній поверхні барабану 2 та ліфтери З, які розташовані на внутрішній поверхні плит Ліфтери виконані з окремих (коротких) елементів 3, які розташовані в шаховому порядку по відношенню до горизонтальної ВІСІ барабану 2, паралельно їй Футеровка працює таким чином При обертанні барабану 2, матеріал, який знаходиться в барабані, завдяки ліфтерам, які виконані з окремих елементів 3 і розташовані в шаховому порядку по відношенню до горизонтальної ВІСІ барабану, піднімається на максимальну височину Комп'ютерна верстка Н Лисенко В момент рівноваги між центр обіжними та гравітаційними силами матеріал рухається в фазі вільного падіння Падаючи, окремі порції матеріалу частково руйнують нижчі шари матеріалу, забезпечують тим рухомість та дезінтеграцію матеріалу Таким чином, пропонована конструкція футеровки барабанного технологічного апарату в порівнянні з відомою забезпечує більш ефективне перемішування та дезінтеграцію матеріалу, що підвищує технологічні показники подальшої переробки матеріалу та знижує питому енергоємність процесу переробки Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
