Люкове закриття трюму плавзасобу

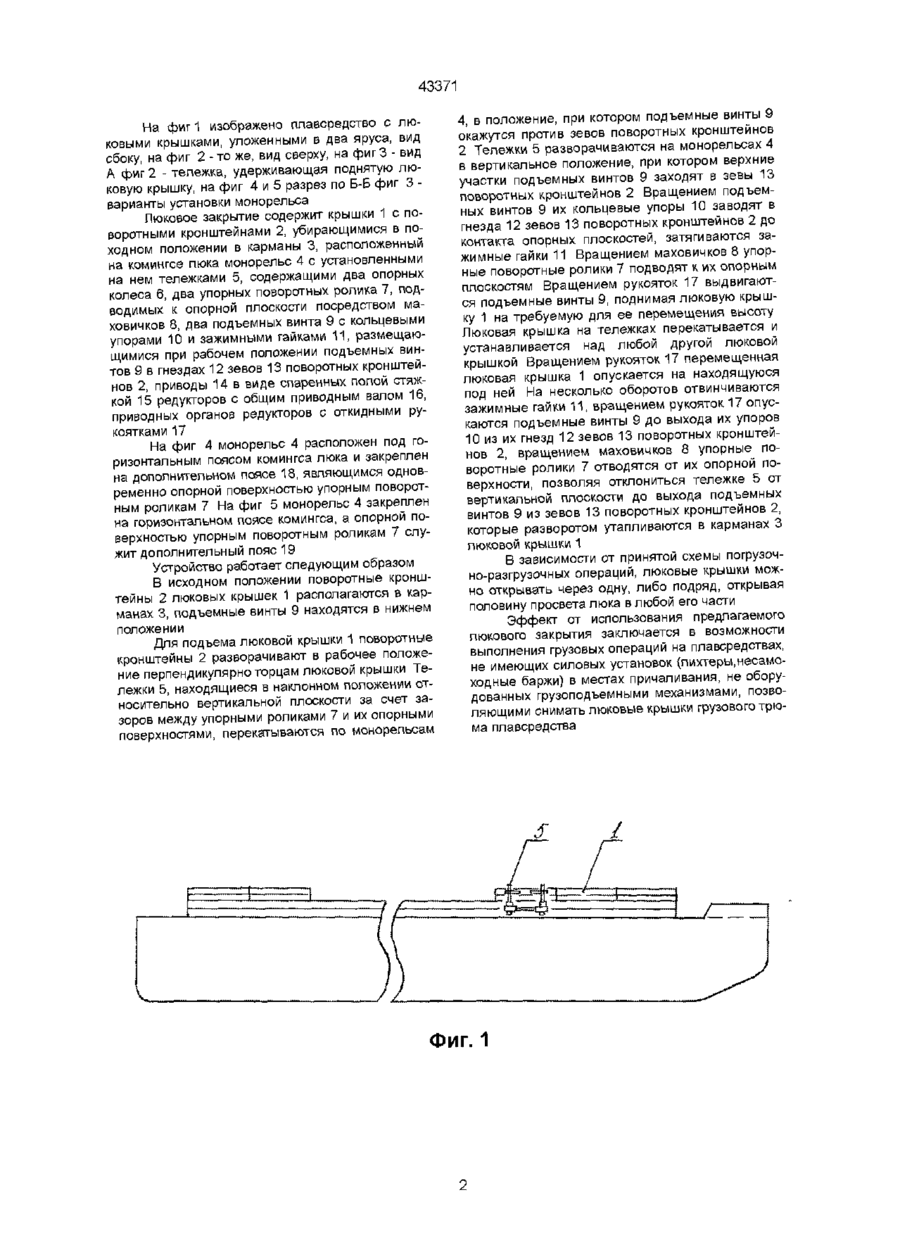

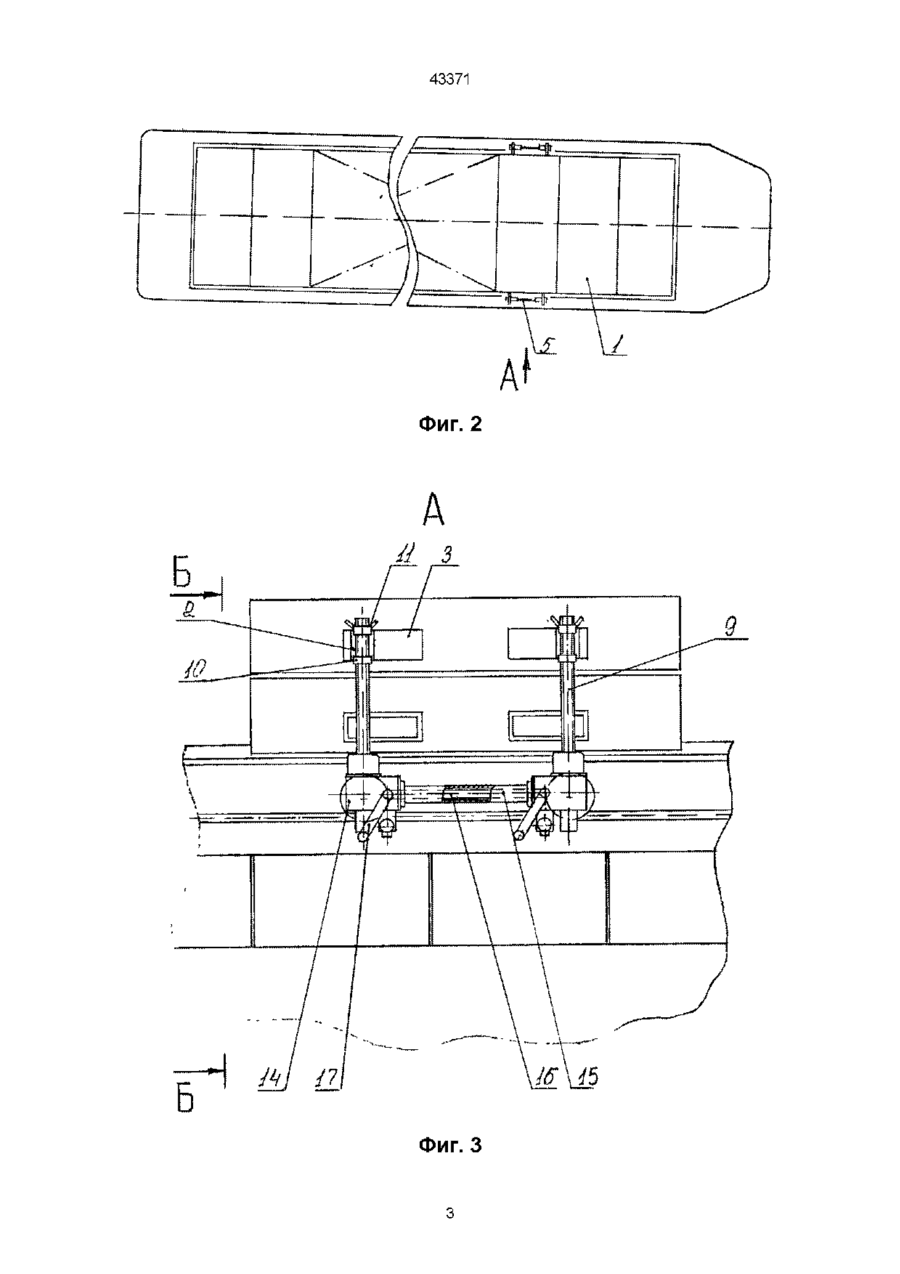

Люковое закрытие грузового трюма плавсредства, содержащее люковые крышки и привод их перемещения, отличающееся тем, что привод В основу изобретения поставлена задача обеспечения раскрытия люка судового грузового трюма или единовременно половины его просвета ю Таким образом, в зависимости от схемы погрузочно-разгрузочных операций обеспечивается частичное или полное раскрытие всего люка грузового трюма, путем подъема и горизонтального перемещения одной или нескольких люковых крышек на тележках в любое место над люком либо за его пределами, обеспечивается установка крышек в два яруса О 1 го го 43371 На фиг 1 изображено плавсредство с люковыми крышками, уложенными в два яруса, вид сбоку, на фиг 2 - то же, вид сверху, на фиг 3 - вид А фиг 2 - тележка, удерживающая поднятую люковую крышку, на фиг 4 и 5 разрез по Б-Б фиг 3 варианты установки монорельса Люковое закрытие содержит крышки 1 с поворотными кронштейнами 2, убирающимися в походном положении в карманы 3, расположенный на комингсе люка монорельс 4 с установленными на нем тележками 5, содержащими два опорных колеса 6, два упорных поворотных ролика 7, подводимых к опорной плоскости посредством маховичков 8, два подъемных винта 9 с кольцевыми упорами 10 и зажимными гайками 11, размещающимися при рабочем положении подъемных винтов 9 в гнездах 12 зевов 13 поворотных кронштейнов 2, приводы 14 в виде спаренных полой стяжкой 15 редукторов с общим приводным валом 16, приводных органов редукторов с откидными рукоятками 17 На фиг 4 монорельс 4 расположен под горизонтальным поясом комингса люка и закреплен на дополнительном поясе 18, являющимся одновременно опорной поверхностью упорным поворотным роликам 7 На фиг 5 монорельс 4 закреплен на горизонтальном поясе комингса, а опорной поверхностью упорным поворотным роликам 7 служит дополнительный пояс 19 Устройство работает следующим образом В исходном положении поворотные кронштейны 2 люковых крышек 1 располагаются в карманах 3, подъемные винты 9 находятся в нижнем положении Для подъема люковой крышки 1 поворотные кронштейны 2 разворачивают в рабочее положение перпендикулярно торцам люковой крышки Тележки 5, находящиеся в наклонном положении относительно вертикальной плоскости за счет зазоров между упорными роликами 7 и их опорными поверхностями, перекатываются по монорельсам 4 в положение, при котором подъемные винты 9 окажутся против зевов поворотных кронштейнов 2 Тележки 5 разворачиваются на монорельсах 4 в вертикальное положение, при котором верхние участки подъемных винтов 9 заходят в зевы 13 поворотных кронштейнов 2 Вращением подъемных винтов 9 их кольцевые упоры 10 заводят в гнезда 12 зевов 13 поворотных кронштейнов 2 до контакта опорных плоскостей, затягиваются зажимные гайки 11 Вращением маховичков 8 упорные поворотные ролики 7 подводят к их опорным плоскостям Вращением рукояток 17 выдвигаются подъемные винты 9, поднимая люковую крышку 1 на требуемую для ее перемещения высоту Люковая крышка на тележках перекатывается и устанавливается над любой другой люковой крышкой Вращением рукояток 17 перемещенная люковая крышка 1 опускается на находящуюся под ней На несколько оборотов отвинчиваются зажимные гайки 11, вращением рукояток 17 опускаются подъемные винты 9 до выхода их упоров 10 из их гнезд 12 зевов 13 поворотных кронштейнов 2, вращением маховичков 8 упорные поворотные ролики 7 отводятся от их опорной поверхности, позволяя отклониться тележке 5 от вертикальной плоскости до выхода подъемных винтов 9 из зевов 13 поворотных кронштейнов 2, которые разворотом утапливаются в карманах 3 люковой крышки 1 В зависимости от принятой схемы погрузочно-разгрузочных операций, люковые крышки можно открывать через одну, либо подряд, открывая половину просвета люка в любой его части Эффект от использования предлагаемого люкового закрытия заключается в возможности выполнения грузовых операций на плавсредствах, не имеющих силовых установок (лихтеры,несамоходные баржи) в местах причаливания, не оборудованных грузоподъемными механизмами, позволяющими снимать люковые крышки грузового трюма плавсредства Фиг. 1 43371 Фиг. 2 Фиг. 3 43371 -Б і Фиг. 4 Фиг. 5 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
