Дробильно-закладна установка

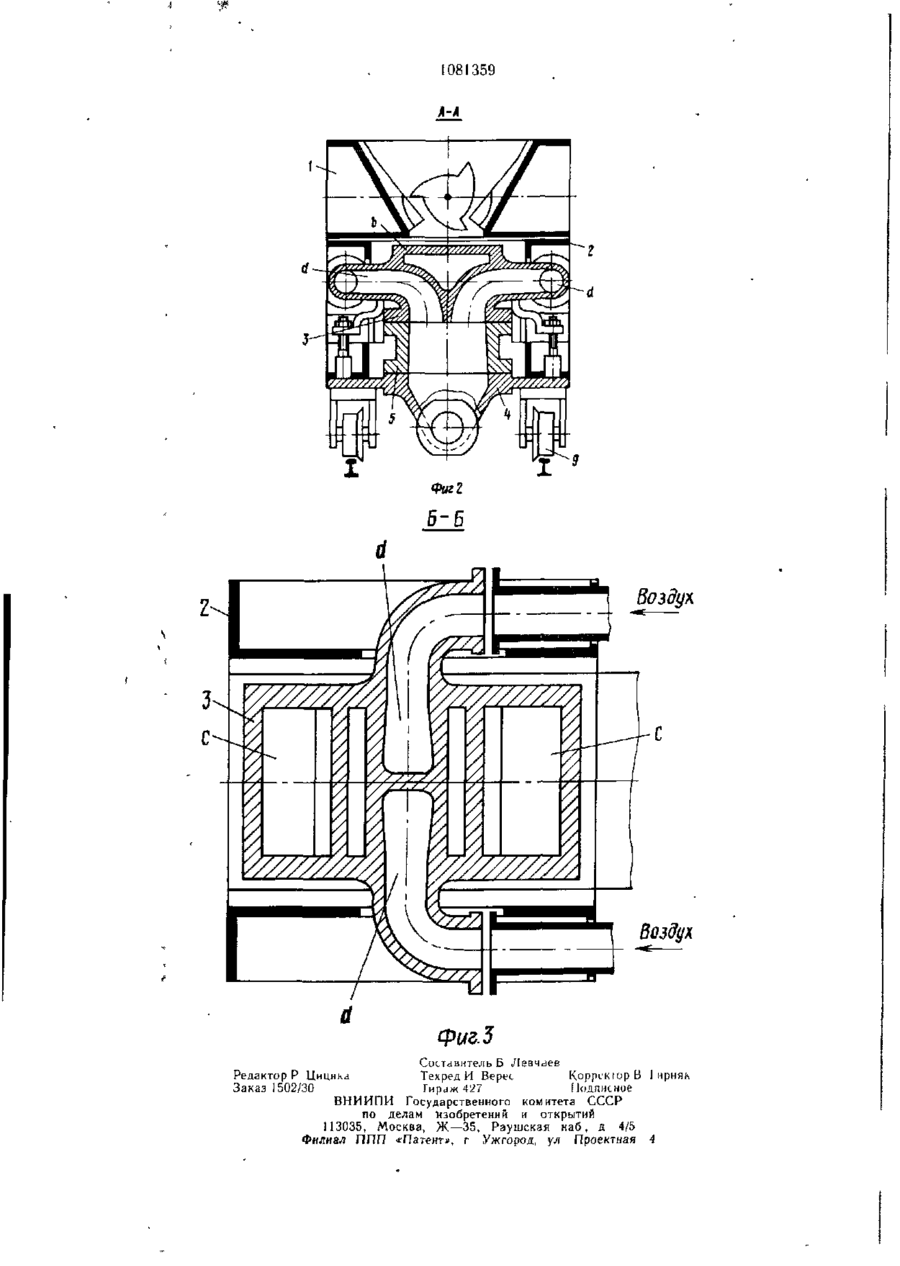

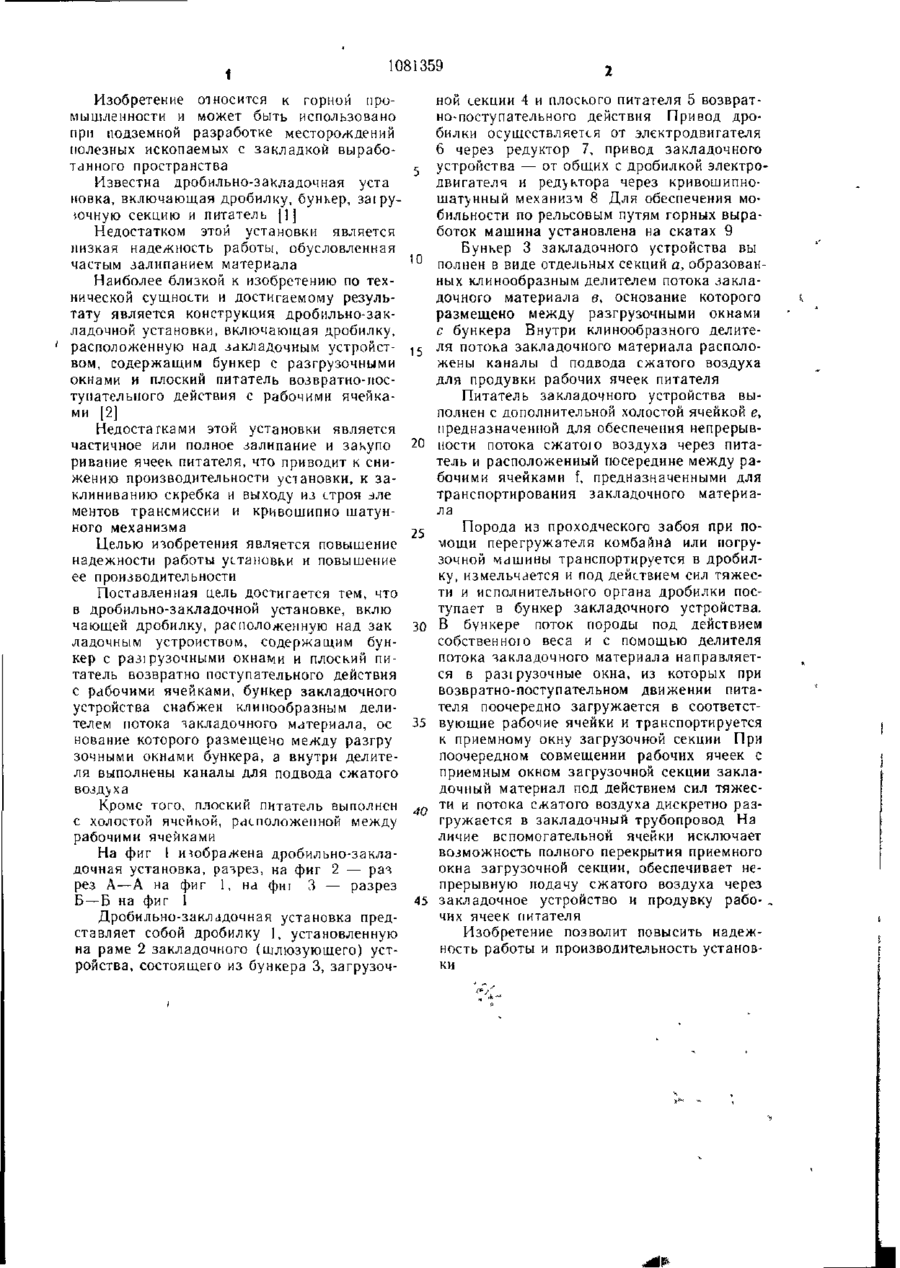

1. ДРОБИЛЬНО-ЗАКЛАДОЧНАЯ УСТАНОВКА, включающая дробилку, расположенную над закладочным устройством, содержащим бункер с разгрузочными окнами и плоский питатель возвратно-поступательного действия с рабочими ячейками, отличающаяся тем, что, с целью повышения надежности работы установки и повышения ее производительности, бункер закладочного устройства снабжен клинообразным делителем потока закладочного материала, основание которого размещено между разгрузочными окнами бункера, а внутри делителя выполнены каналы для подвода сжатого воздуха. 2. Установка по п. 1, отличающаяся тем, что плоский питатель выполнен с холостой ячейкой, расположенной между рабочими ячейками. о СП СО 1 1081359 Изобретение относится к горной промышленности и может быть использовано при подземной разработке месторождений полезных ископаемых с закладкой выработанного пространства Известна дробильно-з а кладочная уста иовка, включающая дробилку, бункер, заіруючную секцию и питатель [1] Недостатком этой установки является низкая надежность работы, обусловленная частым налипанием материала Наиболее близкой к изобретению по технической сущности и достигаемому результату является конструкция дробильнозакладочной установки, включающая дробилку, ' расположенную над закладочным устройством, содержащим бункер с разгрузочными окнами и плоский питатель возвратно-поступательного действия с рабочими ячейками [2] Нед оста гками этой установки является частичное или полное налипание и закупо ривание ячеек питателя, что приводит к снижению производительности установки, к заклиниванию скребка и выходу из строя эле ментов трансмиссии и кривошипно шатунного механизма Целью изобретения является повышение надежности работы установки и повышение ее производительности Поставленная цель достигается тем, что в дробильно-закладочной установке, вклю чающей дробилку, расположенную над зак ладочным устройством, содержащим бункер с разірузочньїми окнами и плоский питатель возвратно поступательного действия с рабочими ячейками, бункер закладочного устройства снабжен клинообразным делителем потока закладочного материала, ос нование которого размещено между разгру зочными окнами бункера, а внутри делителя выполнены каналы для подвода сжатого воздуха Кроме того, плоский питатель выполнен с холостой ячейкой, расположенной между рабочими ячейками На фиг 1 изображена дробильно-закладочная установка, разрез, на фиг 2 — раз рез А—А на фиг 1, на фи і 3 — разрез Б—Б на фиг 1 Дробильно-закладочная установка представляет собой дробилку 1, установленную на раме 2 закладочного (шлюзующего) устройства, состоящего из бункера 3, загрузоч 5 ^ 15 20 25 зо 35 4П 45 ной секции 4 и плоского питателя 5 возвратно-поступательного действия Привод дробилки осуществляется от электродвигателя 6 через редуктор 7, привод закладочного устройства — от общих с дробилкой электродвигателя н редактора через кривошипношатунный механизм 8 Для обеспечения мобильности по рельсовым путям горных выработок машина установлена на скатах 9 Бункер 3 закладочного устройства вы полнен в виде отдельных секций а, образованных клинообразным делителем потока закладочного материала з, основание которого размещено между разгрузочными окнами с бункера Внутри клинообразного делителя потока закладочного материала расположены каналы d подвода сжатого воздуха для продувки рабочих ячеек питателя Питатель закладочного устройства выполнен с дополнительной холостой ячейкой е, предназначенной для обеспечения непрерывпости потока сжатою воздуха через питатель и расположенный посередине между рабочими ячейками f, предназначенными для транспортирования закладочного материала Порода из проходческого забоя при помощи перегружателя комбайна или погрузочной машины транспортируется в дробилку, измельчается и под действием сил тяжести и исполнительного органа дробилки поступает в бункер закладочного устройства. В бункере поток породы под действием собственного веса и с помощью делителя потока закладочного материала направляется в разі рузочные окна, из которых при возвратно-поступательном движении питателя поочередно загружается в соответствующие рабочие ячейки и транспортируется к приемному окну загрузочной секции При поочередном совмещении рабочих ячеек с приемным окном загрузочной секции закладочный материал под действием сил тяжести и потока сжатого воздуха дискретно разгружается в закладочный трубопровод На личие вспомогательной ячейки исключает возможность полного перекрытия приемного окна загрузочной секции, обеспечивает непрерывную подачу сжатого воздуха через закладочное устройство и продувку рабочих ячеек питателя Изобретение позволит повысить надежность работы и производительность установки 1081359 л-л Воздух Воздух Фиг. 3 Составитель Б Левчсіев Редактор Р Цицика Техред И Верес Коррикюр В I ирняк Заказ 1502/30 Тираж 427 Подписное ВНИ ИПИ Государственного ком итета СССР по делам Изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная 4
