Спосіб широкошарового наплавлення під флюсом стрічковим електродом

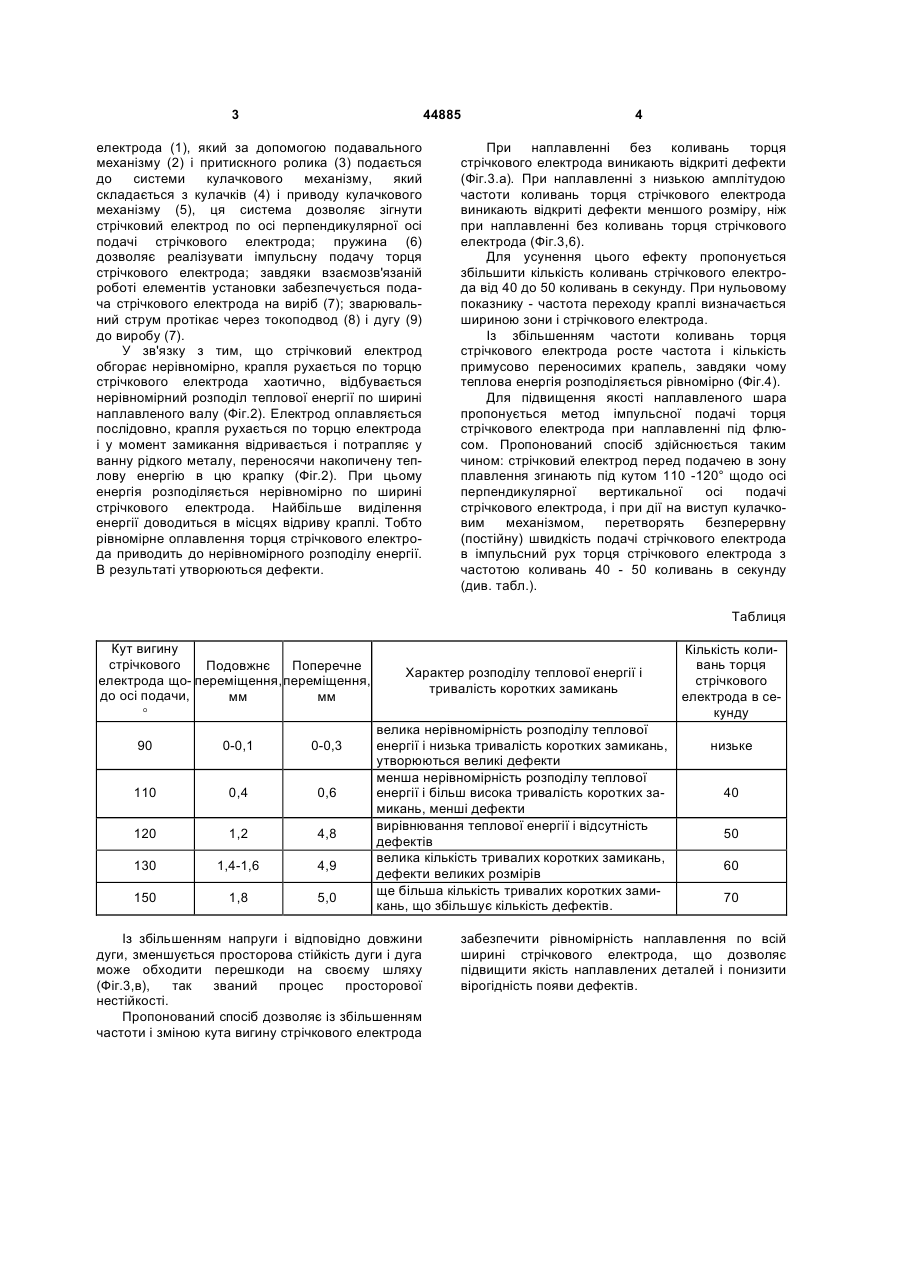

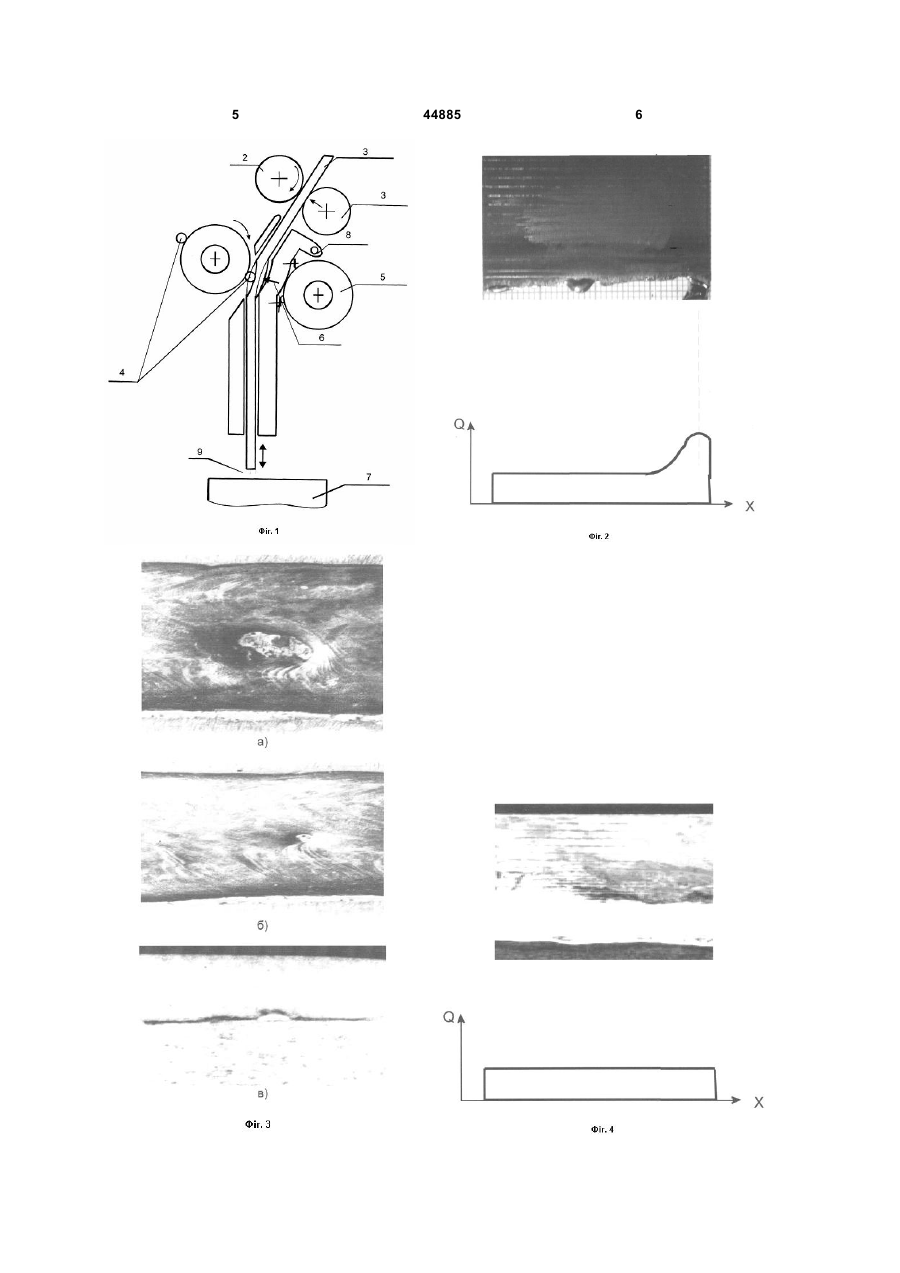

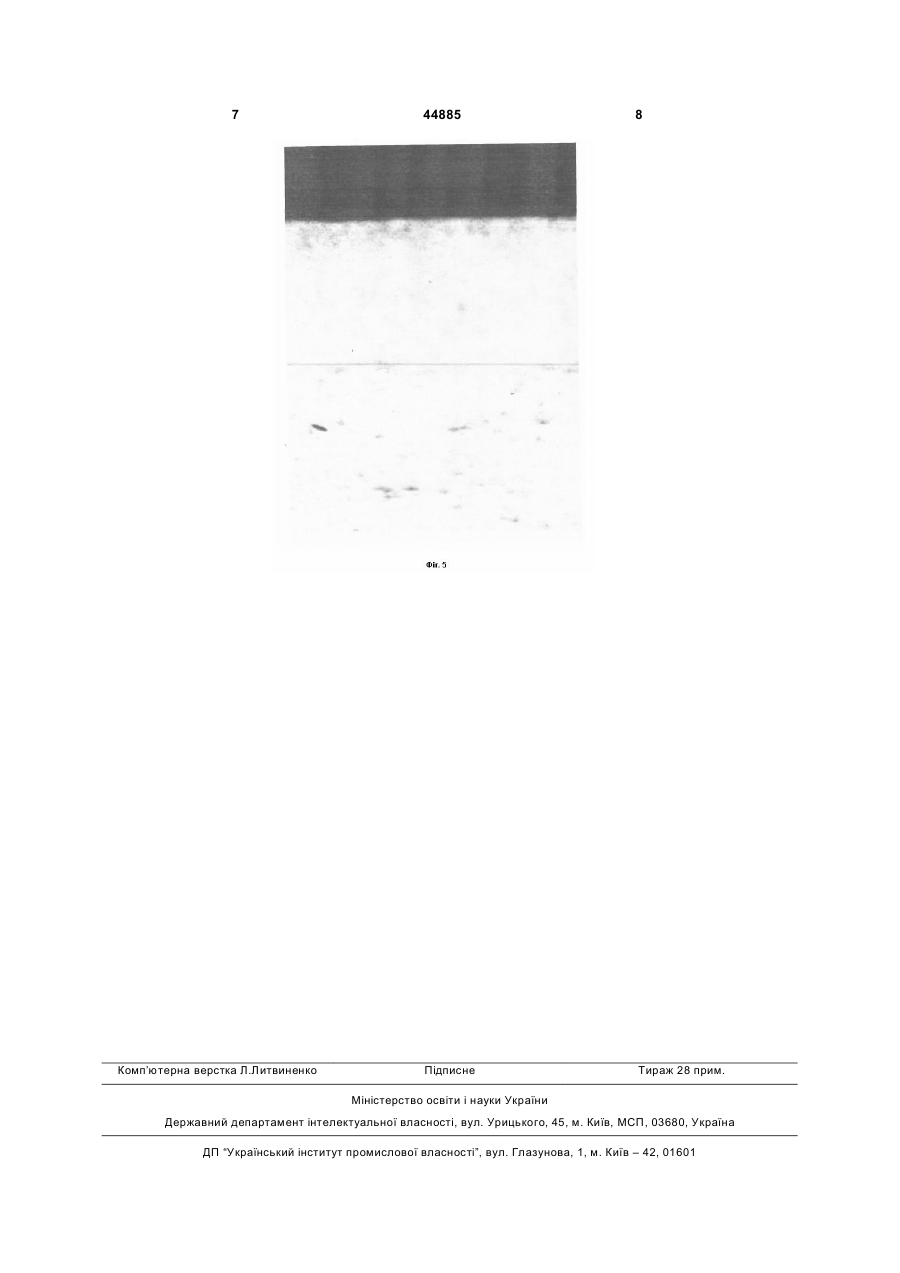

Спосіб широкошарового наплавлення під флюсом стрічковим електродом, при якому стрічковий електрод згинають і за допомогою привідних 3 44885 електрода (1), який за допомогою подавального механізму (2) і притискного ролика (3) подається до системи кулачкового механізму, який складається з кулачків (4) і приводу кулачкового механізму (5), ця система дозволяє зігнути стрічковий електрод по осі перпендикулярної осі подачі стрічкового електрода; пружина (6) дозволяє реалізувати імпульсну подачу торця стрічкового електрода; завдяки взаємозв'язаній роботі елементів установки забезпечується подача стрічкового електрода на виріб (7); зварювальний струм протікає через токоподвод (8) і дугу (9) до виробу (7). У зв'язку з тим, що стрічковий електрод обгорає нерівномірно, крапля рухається по торцю стрічкового електрода хаотично, відбувається нерівномірний розподіл теплової енергії по ширині наплавленого валу (Фіг.2). Електрод оплавляється послідовно, крапля рухається по торцю електрода і у момент замикання відривається і потрапляє у ванну рідкого металу, переносячи накопичену теплову енергію в цю крапку (Фіг.2). При цьому енергія розподіляється нерівномірно по ширині стрічкового електрода. Найбільше виділення енергії доводиться в місцях відриву краплі. Тобто рівномірне оплавлення торця стрічкового електрода приводить до нерівномірного розподілу енергії. В результаті утворюються дефекти. 4 При наплавленні без коливань торця стрічкового електрода виникають відкриті дефекти (Фіг.3.а). При наплавленні з низькою амплітудою частоти коливань торця стрічкового електрода виникають відкриті дефекти меншого розміру, ніж при наплавленні без коливань торця стрічкового електрода (Фіг.3,6). Для усунення цього ефекту пропонується збільшити кількість коливань стрічкового електрода від 40 до 50 коливань в секунду. При нульовому показнику - частота переходу краплі визначається шириною зони і стрічкового електрода. Із збільшенням частоти коливань торця стрічкового електрода росте частота і кількість примусово переносимих крапель, завдяки чому теплова енергія розподіляється рівномірно (Фіг.4). Для підвищення якості наплавленого шара пропонується метод імпульсної подачі торця стрічкового електрода при наплавленні під флюсом. Пропонований спосіб здійснюється таким чином: стрічковий електрод перед подачею в зону плавлення згинають під кутом 110 -120° щодо осі перпендикулярної вертикальної осі подачі стрічкового електрода, і при дії на виступ кулачковим механізмом, перетворять безперервну (постійну) швидкість подачі стрічкового електрода в імпульсний рух торця стрічкового електрода з частотою коливань 40 - 50 коливань в секунду (див. табл.). Таблиця Кут вигину стрічкового Подовжнє Поперечне електрода що- переміщення, переміщення, до осі подачи, мм мм ° 90 0-0,1 0-0,3 110 0,4 0,6 120 1,2 4,8 130 1,4-1,6 4,9 150 1,8 5,0 Характер розподілу теплової енергії і тривалість коротких замикань велика нерівномірність розподілу теплової енергії і низька тривалість коротких замикань, утворюються великі дефекти менша нерівномірність розподілу теплової енергії і більш висока тривалість коротких замикань, менші дефекти вирівнювання теплової енергії і відсутність дефектів велика кількість тривалих коротких замикань, дефекти великих розмірів ще більша кількість тривалих коротких замикань, що збільшує кількість дефектів. Із збільшенням напруги і відповідно довжини дуги, зменшується просторова стійкість дуги і дуга може обходити перешкоди на своєму шляху (Фіг.3,в), так званий процес просторової нестійкості. Пропонований спосіб дозволяє із збільшенням частоти і зміною кута вигину стрічкового електрода Кількість коливань торця стрічкового електрода в секунду низьке 40 50 60 70 забезпечити рівномірність наплавлення по всій ширині стрічкового електрода, що дозволяє підвищити якість наплавлених деталей і понизити вірогідність появи дефектів. 5 44885 6 7 Комп’ютерна верстка Л.Литвиненко 44885 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
