Головка для скручування кінців дроту

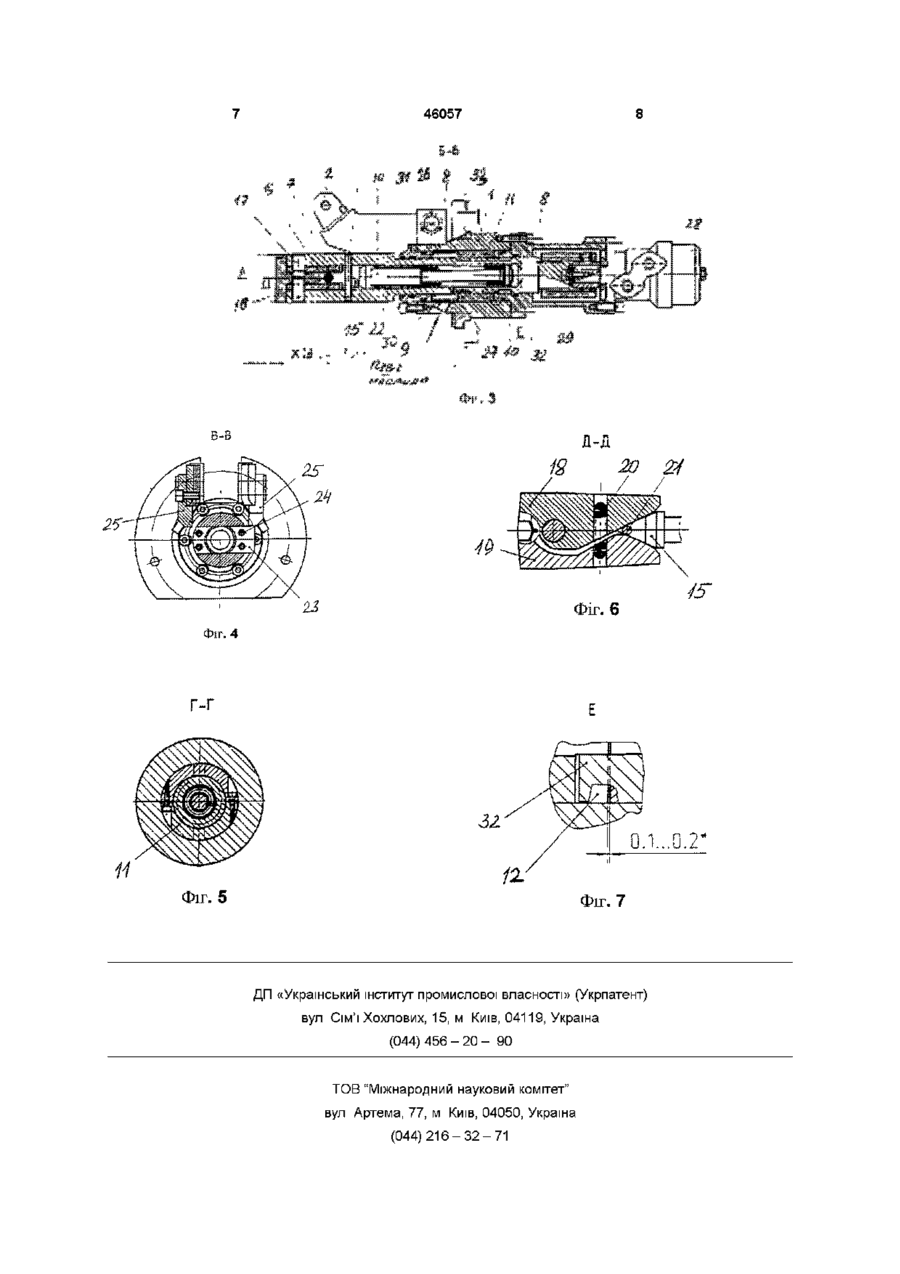

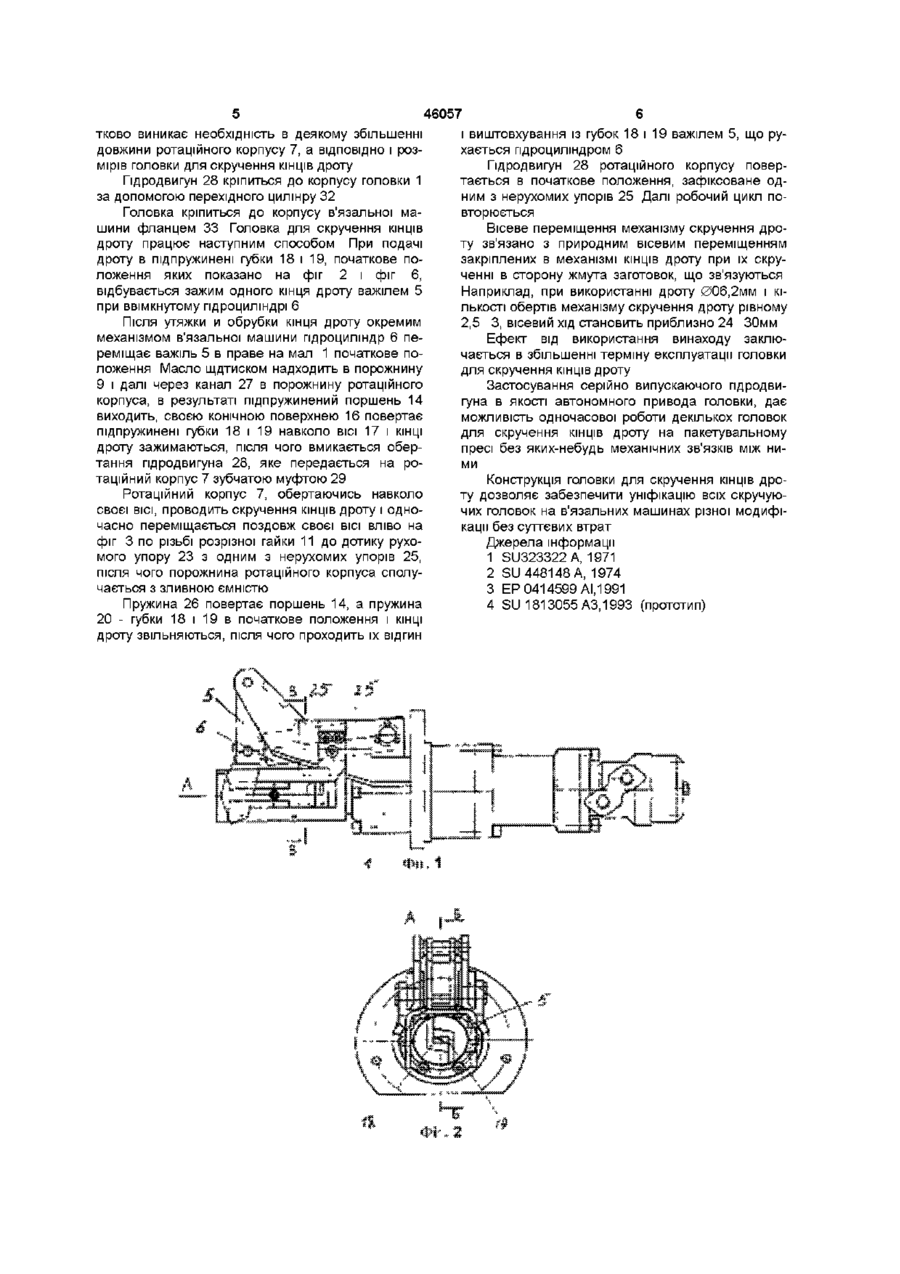

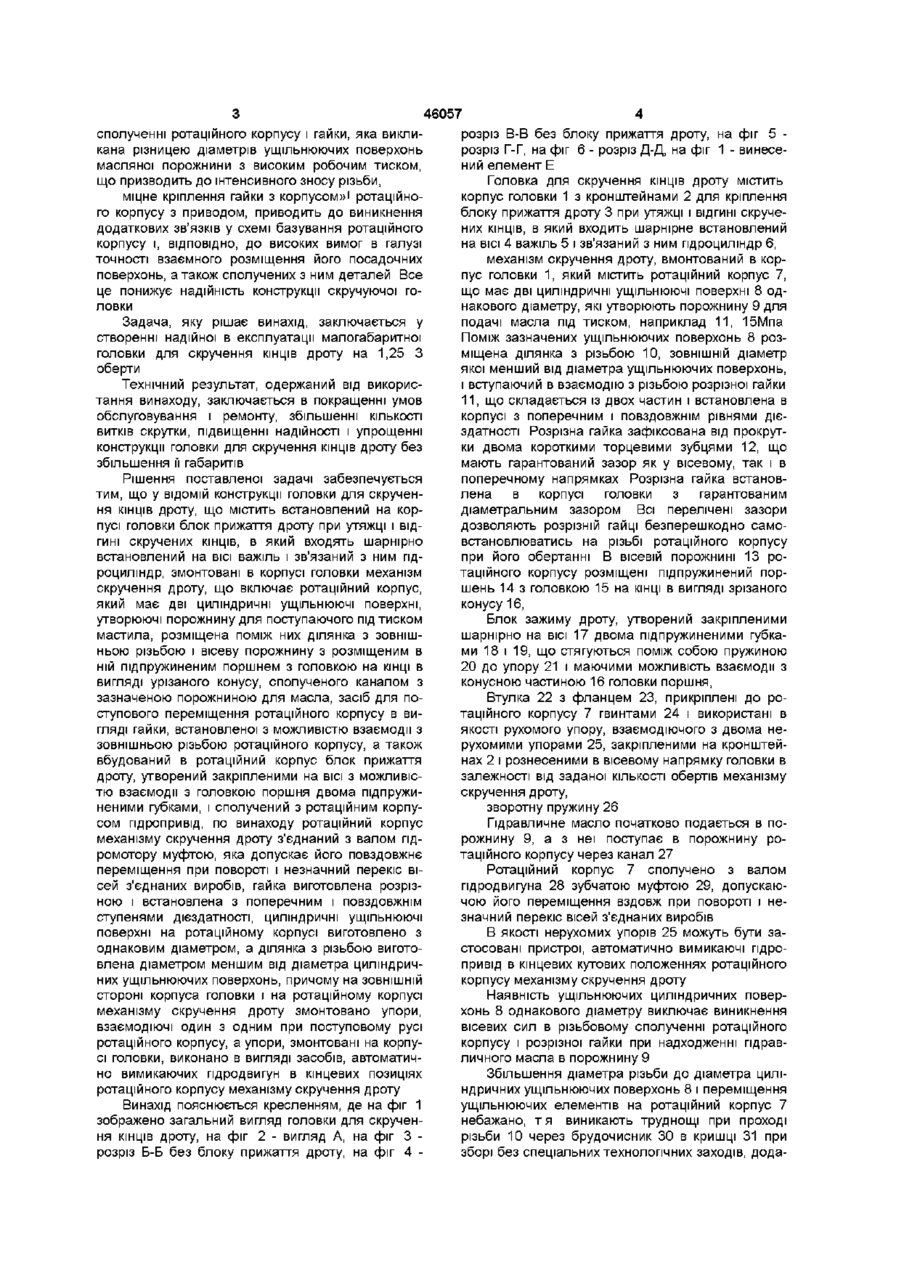

1 Головка для скручування КІНЦІВ дроту, що містить корпус, на якому встановлений блок притискання дроту при утяжці і ВІДГИНІ скручених КІНЦІВ, який містить шарнірно встановлений на осі важіль і зв'язаний з ним гідроциліндр, в корпусі головки вмонтований механізм скручування дроту, який містить сполучений з пдродвигуном ротаційний корпус, що має дві циліндричні ущільнені поверхні, які утворюють порожнину для мастила, між згаданими поверхнями розміщена ділянка з зовнішньою різзю, у ротаційному корпусі виконана осьова порожнина з розташованим в ній підпружиненим поршнем з головкою на КІНЦІ у вигляді зрізаного конуса, причому осьова порожнина Винахід належить до чорної металурги, а точніше до обладнання прокатного виробництва, а конкретно до головок в'язальних машин для скручення КІНЦІВ дроту В якості прототипу приймається скручуюча головка (4), що містить на своєму корпусі блок прижаття дроту при утяжці і ВІДГИНІ скручених КІНЦІВ, що містить шарнірно встановлений на ВІСІ важіль і зв'язаний з ним гідроциліндр В корпус головки вмонтовано механізм скручення дроту, вміщаючий ротаційний корпус, сполучений з пдроприводом і маючий дві циліндричні ущільнюючі поверхні, що утво сполучена каналом зі згаданою порожниною для мастила, крім того згаданий механізм для скручування дроту містить засіб для поступового руху ротаційного корпуса у вигляді гайки, що встановлена з можливістю взаємодії з зовнішньою різзю ротаційного корпуса, крім того в ротаційний корпус вмонтований блок затиску дроту, утворений закріпленими на осі з можливістю взаємодії з головкою поршня двома підпружиненими губками, яка відрізняється тим, що ротаційний корпус механізму скручення дроту з'єднаний з валом гідромотора муфтою, яка допускає його повздовжнє переміщення при повороті, гайка виготовлена розрізною і встановлена з поперечним і повздовжнім ступенями рухливості, циліндричні ущільнюючі поверхні на ротаційному корпусі виготовлені з однаковим діаметром, а ділянка з різзю виготовлена діаметром, меншим від діаметра циліндричних ущільнюючих поверхонь, причому на зовнішньому боці корпуса головки і на ротаційному корпусі механізму скручення дроту змонтовано упори, встановлені з можливістю взаємодії один з одним при поступовому русі ротаційного корпуса 2 Головка по п 1, яка відрізняється тим, що упори, змонтовані на корпусі головки, виконано в вигляді засобів, автоматично вимикаючих пдродвигун в кінцевих позиціях ротаційного корпуса механізму скручення дроту О і ю о (О рюють порожнину для поступаючого під тиском масла, між якими розміщена ділянка з зовнішньою різьбою В вісевій порожнині ротаційного корпусу, сполученій каналом з порожниною для мастила, розміщується підпружинений поршень з головкою на КІНЦІ в вигляді урізаного конусу, взаємодіючою з блоком зажиму дроту, що складається з двох підпружинених губок, закріплених на ВІСІ, гайка, як засіб для поступового переміщення ротаційного корпусу, яка встановлена з можливістю взаємодії з його зовнішньою різьбою Основним недоліком прототипу являються наявність значної вісевої сили в різьбовому 46057 сполученні ротаційного корпусу і гайки, яка викликана різницею діаметрів ущільнюючих поверхонь масляної порожнини з високим робочим тиском, що призводить до інтенсивного зносу різьби, міцне кріплення гайки з корпусом»! ротаційного корпусу з приводом, приводить до виникнення додаткових зв'язків у схемі базування ротаційного корпусу і, ВІДПОВІДНО, до високих вимог в галузі точності взаємного розміщення його посадочних поверхонь, а також сполучених з ним деталей Все це понижує надійність конструкції скручуючої головки Задача, яку рішає винахід, заключається у створенні надійної в експлуатації малогабаритної головки для скручення КІНЦІВ дроту на 1,25 З оберти Технічний результат, одержаний від використання винаходу, заключається в покращенні умов обслуговування і ремонту, збільшенні КІЛЬКОСТІ витків скрутки, підвищенні надійності і упрощенні конструкції головки для скручення КІНЦІВ дроту без збільшення її габаритів Рішення поставленої задачі забезпечується тим, що у ВІДОМІЙ конструкції головки для скручення КІНЦІВ дроту, що містить встановлений на корпусі головки блок прижаття дроту при утяжці і ВІДГИНІ скручених КІНЦІВ, в який входять шарнірно встановлений на ВІСІ важіль і зв'язаний з ним гідроциліндр, змонтовані в корпусі головки механізм скручення дроту, що включає ротаційний корпус, який має дві циліндричні ущільнюючі поверхні, утворюючі порожнину для поступаючого під тиском мастила, розміщена поміж них ділянка з зовнішньою різьбою і вісеву порожнину з розміщеним в ній підпружиненим поршнем з головкою на КІНЦІ в вигляді урізаного конусу, сполученого каналом з зазначеною порожниною для масла, засіб для поступового переміщення ротаційного корпусу в вигляді гайки, встановленої з можливістю взаємодії з зовнішньою різьбою ротаційного корпусу, а також вбудований в ротаційний корпус блок прижаття дроту, утворений закріпленими на ВІСІ З МОЖЛИВІСТЮ взаємодії з головкою поршня двома підпружиненими губками, і сполучений з ротаційним корпусом пдропривід, по винаходу ротаційний корпус механізму скручення дроту з'єднаний з валом гідромотору муфтою, яка допускає його повздовжнє переміщення при повороті і незначний перекіс вісей з'єднаних виробів, гайка виготовлена розрізною і встановлена з поперечним і повздовжнім ступенями дієздатності, циліндричні ущільнюючі поверхні на ротаційному корпусі виготовлено з однаковим діаметром, а ділянка з різьбою виготовлена діаметром меншим від діаметра циліндричних ущільнюючих поверхонь, причому на ЗОВНІШНІЙ стороні корпуса головки і на ротаційному корпусі механізму скручення дроту змонтовано упори, взаємодіючі один з одним при поступовому русі ротаційного корпусу, а упори, змонтовані на корпусі головки, виконано в вигляді засобів, автоматично вимикаючих пдродвигун в кінцевих позиціях ротаційного корпусу механізму скручення дроту Винахід пояснюється кресленням, де на фіг 1 зображено загальний вигляд головки для скручення КІНЦІВ дроту, на фіг 2 - вигляд А, на фіг 3 розріз Б-Б без блоку прижаття дроту, на фіг 4 розріз В-В без блоку прижаття дроту, на фіг 5 розріз Г-Г, на фіг 6 - розріз Д-Д, на фіг 1 - винесений елемент Е Головка для скручення КІНЦІВ дроту містить корпус головки 1 з кронштейнами 2 для кріплення блоку прижаття дроту 3 при утяжці і ВІДГИНІ скручених КІНЦІВ, в який входить шарнірне встановлений на ВІСІ 4 важіль 5 і зв'язаний з ним гідроциліндр 6, механізм скручення дроту, вмонтований в корпус головки 1, який містить ротаційний корпус 7, що має дві циліндричні ущільнюючі поверхні 8 однакового діаметру, які утворюють порожнину 9 для подачі масла під тиском, наприклад 11, 15Мпа Поміж зазначених ущільнюючих поверхонь 8 розміщена ділянка з різьбою 10, ЗОВНІШНІЙ діаметр якої менший від діаметра ущільнюючих поверхонь, і вступаючий в взаємодію з різьбою розрізної гайки 11, що складається із двох частин і встановлена в корпусі з поперечним і повздовжнім рівнями дієздатності Розрізна гайка зафіксована від прокрутки двома короткими торцевими зубцями 12, що мають гарантований зазор як у вісевому, так і в поперечному напрямках Розрізна гайка встановлена в корпусі головки з гарантованим діаметральним зазором Всі перелічені зазори дозволяють розрізній гайці безперешкодно самовстановлюватись на різьбі ротаційного корпусу при його обертанні В вісевій порожнині 13 ротаційного корпусу розміщені підпружинений поршень 14 з головкою 15 на КІНЦІ В ВИГЛЯДІ зрізаного конусу 16, Блок зажиму дроту, утворений закріпленими шарнірно на ВІСІ 17 двома підпружиненими губками 18 і 19, що стягуються поміж собою пружиною 20 до упору 21 і маючими можливість взаємодії з конусною частиною 16 головки поршня, Втулка 22 з фланцем 23, прикріплені до ротаційного корпусу 7 гвинтами 24 і використані в якості рухомого упору, взаємодіючого з двома нерухомими упорами 25, закріпленими на кронштейнах 2 і рознесеними в вісевому напрямку головки в залежності від заданої КІЛЬКОСТІ обертів механізму скручення дроту, зворотну пружину 26 Гідравличне масло початково подається в порожнину 9, а з неї поступає в порожнину ротаційного корпусу через канал 27 Ротаційний корпус 7 сполучено з валом пдродвигуна 28 зубчатою муфтою 29, допускаючою його переміщення вздовж при повороті і незначний перекіс вісей з'єднаних виробів В якості нерухомих упорів 25 можуть бути застосовані пристрої, автоматично вимикаючі пдропривід в кінцевих кутових положеннях ротаційного корпусу механізму скручення дроту Наявність ущільнюючих циліндричних поверхонь 8 однакового діаметру виключає виникнення вісевих сил в різьбовому сполученні ротаційного корпусу і розрізної гайки при надходженні пдравличного масла в порожнину 9 Збільшення діаметра різьби до діаметра циліндричних ущільнюючих поверхонь 8 і переміщення ущільнюючих елементів на ротаційний корпус 7 небажано, т я виникають труднощі при проході різьби 10 через брудочисник ЗО в кришці 31 при зборі без спеціальних технологічних заходів, дода 46057 тково виникає необхідність в деякому збільшенні довжини ротаційного корпусу 7, а ВІДПОВІДНО І розмірів головки для скручення КІНЦІВ дроту Гідродвигун 28 кріпиться до корпусу головки 1 за допомогою перехідного цилінру 32 Головка кріпиться до корпусу в'язальної машини фланцем 33 Головка для скручення КІНЦІВ дроту працює наступним способом При подачі дроту в підпружинені губки 18 і 19, початкове положення яких показано на фіг 2 і фіг 6, відбувається зажим одного кінця дроту важілем 5 при ввімкнутому гідроциліндрі 6 Після утяжки и обрубки кінця дроту окремим механізмом в'язальної машини гідроциліндр 6 переміщає важіль 5 в праве на мал 1 початкове положення Масло щдтиском надходить в порожнину 9 і далі через канал 27 в порожнину ротаційного корпуса, в результаті підпружинений поршень 14 виходить, своєю конічною поверхнею 16 повертає підпружинені губки 18 і 19 навколо ВІСІ 17 і КІНЦІ дроту зажимаються, після чого вмикається обертання пдродвигуна 28, яке передається на ротаційний корпус 7 зубчатою муфтою 29 Ротаційний корпус 7, обертаючись навколо своєї ВІСІ, проводить скручення КІНЦІВ дроту і одночасно переміщається поздовж своєї ВІСІ ВЛІВО на фіг 3 по різьбі розрізної гайки 11 до дотику рухомого упору 23 з одним з нерухомих упорів 25, після чого порожнина ротаційного корпуса сполучається З ЗЛИВНОЮ ЄМНІСТЮ Пружина 26 повертає поршень 14, а пружина 20 - губки 18 і 19 в початкове положення і КІНЦІ дроту звільняються, після чого проходить їх відгин і виштовхування із губок 18 і 19 важілем 5, що рухається гідроциліндром 6 Гідродвигун 28 ротаційного корпусу повертається в початкове положення, зафіксоване одним з нерухомих упорів 25 Далі робочий цикл повторюється Вісеве переміщення механізму скручення дроту зв'язано з природним вісевим переміщенням закріплених в механізмі КІНЦІВ дроту при їх скрученні в сторону жмута заготовок, що зв'язуються Наприклад, при використанні дроту 006,2мм і КІЛЬКОСТІ обертів механізму скручення дроту рівному 2,5 3, вісевий хід становить приблизно 24 30мм Ефект від використання винаходу заключається в збільшенні терміну експлуатації головки для скручення КІНЦІВ дроту Застосування серійно випускаючого пдродвигуна в якості автономного привода головки, дає можливість одночасової роботи декількох головок для скручення КІНЦІВ дроту на пакетувальному пресі без яких-небудь механічних зв'язків між ними Конструкція головки для скручення КІНЦІВ дроту дозволяє забезпечити уніфікацію всіх скручуючих головок на в'язальних машинах різної модифікації без суттєвих втрат Джерела інформації 1 SU323322A, 1971 2 SU 448148 А, 1974 3 ЕР 0414599 АІ,1991 4 SU 1813055 А3.1993 (прототип) 46057 Б-В д-д 20 2J Фіг. 6 Фіг. 4 г-г Фіг. 5 Фіг. 7 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
