Диск для орання та дисковий плуг

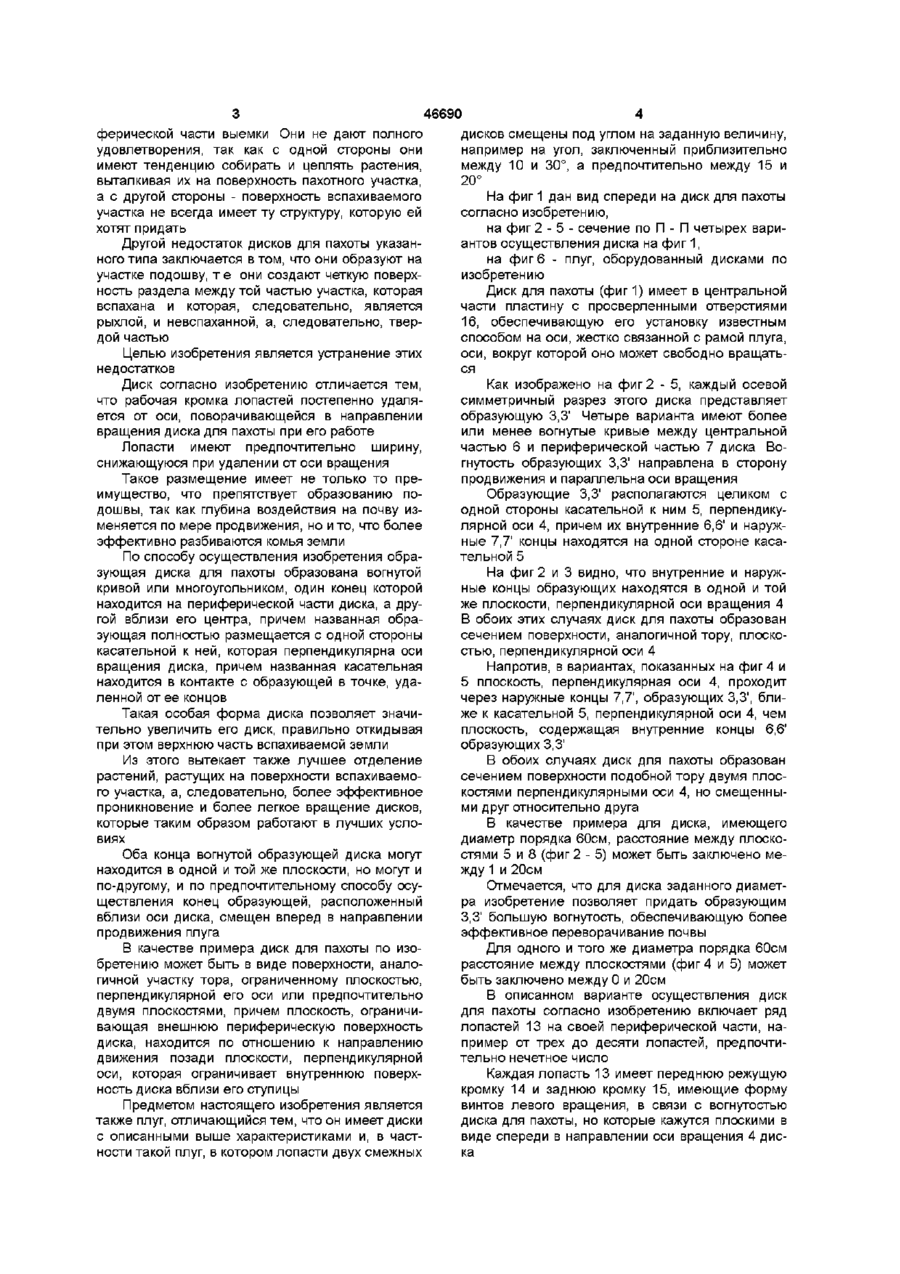

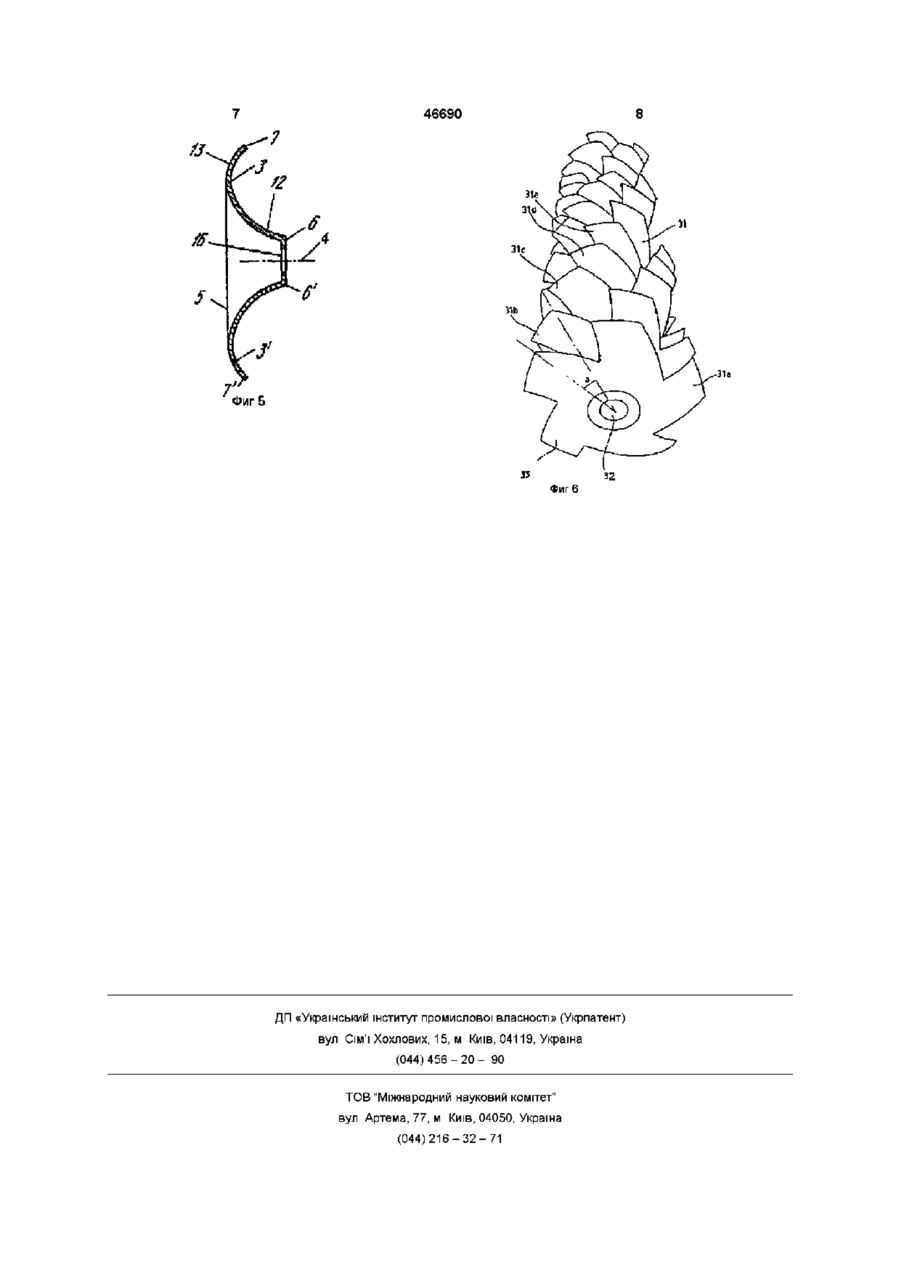

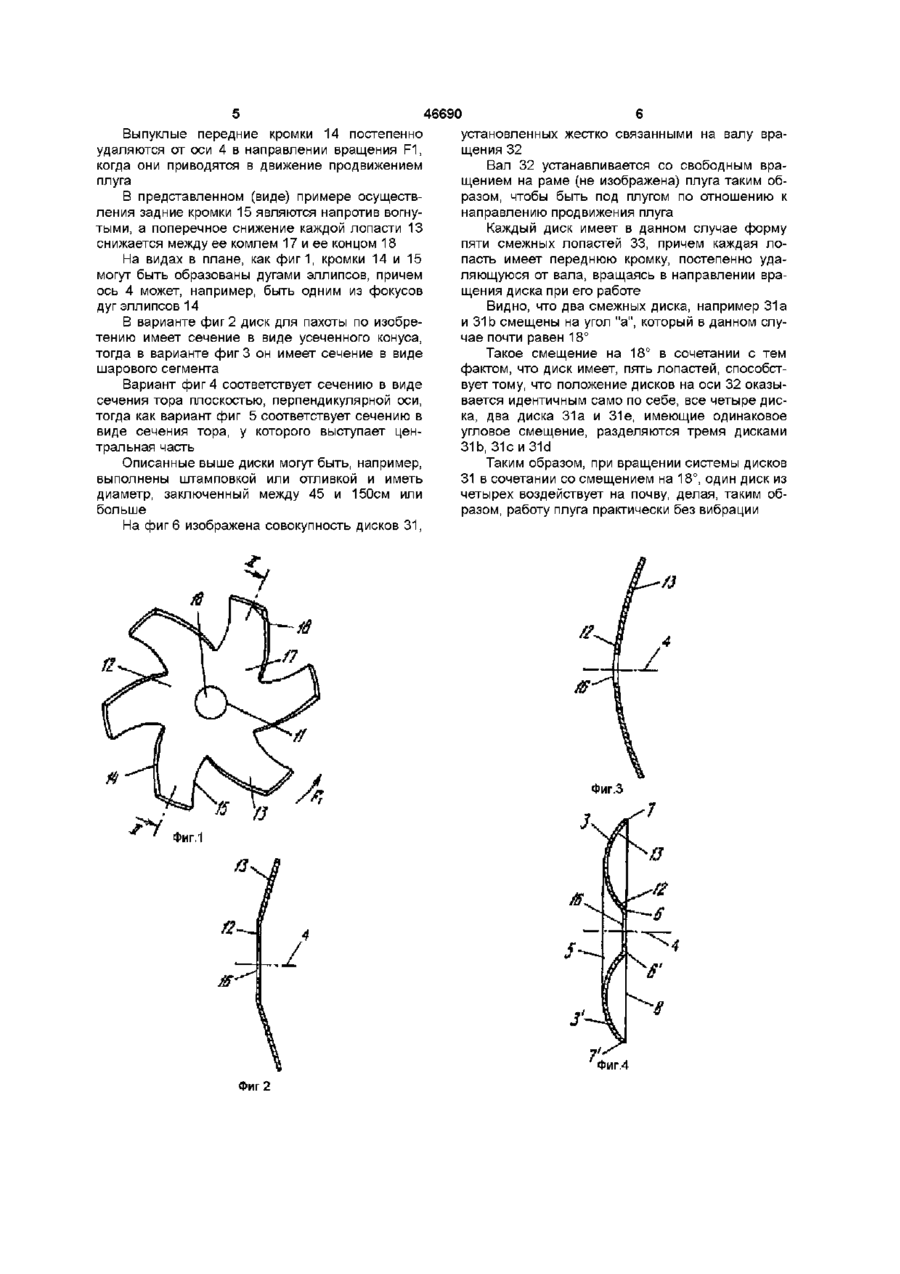

1 Диск для пахоты, предназначенный для установки с несколькими другими однотипными дисками на жестко соединенной с рамой плуга оси с возможностью свободного вращения вокруг этой оси, причем указанная ось расположена горизонтально и под углом к направлению перемещения плуга для передачи вращательного движения дискам при перемещении плуга, при этом периферическая часть диска в плоскости, параллельной плоскости его вращения, имеет форму лопастей, отличающийся тем, что передняя кромка каждой лопасти выполнена криволинейной с наклоном от направления радиуса диска в сторону его вращения 2 Диск по п 1, отличающийся тем, что лопасти имеют уменьшающийся в радиальном направлении от оси вращения диска поперечный размер 3 Диск по п 1 или 2, отличающийся тем, что его образующая имеет форму кривой или вогнутого Изобретение касается диска для пахоты, предназначенного для установки с несколькими другими дисками одного типа, со свободным вращением вокруг оси, жестко связанный с рамой плуга, причем названная ось параллельна грунту, но наклонна относительно направления продвижения плуга таким образом, чтобы передавать вращательное движение дискам при перемещении плуга, причем периферийная часть диска со многоугольника, один конец образующей расположен на периферии диска, а другой вблизи его центра, при этом образующая полностью расположена с одной стороны от касательной к ней перпендикулярной оси вращения диска, причем касательная сопряжена с образующей в точке, удаленной от концов образующей 4 Диск по п 3, отличающийся тем, что ближний и дальний от оси вращения диска концы образующей расположены в одной плоскости, перпендикулярной оси вращения диска 5 Диск по п 3, отличающийся тем, что ближний к оси вращения диска конец образующей расположен дальше от перпендикулярной оси вращения диска касательной, чем дальний конец образующей 6 Диск по п 1 или 2, отличающийся тем, что он выполнен в виде сферического сегмента или в виде усеченного конуса 7 Дисковый плуг, отличающийся тем, что в нем имеется по крайней мере один диск по одному из пп 1-6 8 Плуг по п 7, отличающийся тем, что в нем имеются несколько дисков, жестко соединенных с валом, установленным с возможностью свободного вращения относительно рамы плуга 9 Плуг по п 8, отличающийся тем, что лопасти двух смежных дисков расположены с заданным угловым смещением между собой 10 Плуг по п 9, отличающийся тем, что величина углового смещения смежных лопастей дисков составляет 10-30°, предпочтительно 15-20° стороны, параллельной его оси вращения, имеет форму лопастей Эти диски известного типа выполняются в виде стального шарового сегмента, отцентрированного на оси вращения Они образуют чашеобразное углубление, на дне которого находится их ступица, и вызывает, поэтому частичное переворачивание земли при пахоте Такие диски для пахоты, описанные, например, в заявке США NA-2034579, имеют на пери О о (О (О 46690 ферической части выемки Они не дают полного дисков смещены под углом на заданную величину, удовлетворения, так как с одной стороны они например на угол, заключенный приблизительно имеют тенденцию собирать и цеплять растения, между 10 и 30°, а предпочтительно между 15 и выталкивая их на поверхность пахотного участка, 20° а с другой стороны - поверхность вспахиваемого На фиг 1 дан вид спереди на диск для пахоты участка не всегда имеет ту структуру, которую ей согласно изобретению, хотят придать на фиг 2 - 5 - сечение по П - П четырех вариДругой недостаток дисков для пахоты указанантов осуществления диска на фиг 1, ного типа заключается в том, что они образуют на на фиг 6 - плуг, оборудованный дисками по участке подошву, т е они создают четкую поверхизобретению ность раздела между той частью участка, которая Диск для пахоты (фиг 1) имеет в центральной вспахана и которая, следовательно, является части пластину с просверленными отверстиями рыхлой, и невспаханной, а, следовательно, твер16, обеспечивающую его установку известным дой частью способом на оси, жестко связанной с рамой плуга, оси, вокруг которой оно может свободно вращатьЦелью изобретения является устранение этих ся недостатков Диск согласно изобретению отличается тем, Как изображено на фиг 2 - 5, каждый осевой что рабочая кромка лопастей постепенно удалясимметричный разрез этого диска представляет ется от оси, поворачивающейся в направлении образующую 3,3' Четыре варианта имеют более вращения диска для пахоты при его работе или менее вогнутые кривые между центральной частью 6 и периферической частью 7 диска ВоЛопасти имеют предпочтительно ширину, гнутость образующих 3,3' направлена в сторону снижающуюся при удалении от оси вращения продвижения и параллельна оси вращения Такое размещение имеет не только то преимущество, что препятствует образованию поОбразующие 3,3' располагаются целиком с дошвы, так как глубина воздействия на почву изодной стороны касательной к ним 5, перпендикуменяется по мере продвижения, но и то, что более лярной оси 4, причем их внутренние 6,6' и наружэффективно разбиваются комья земли ные 7,7' концы находятся на одной стороне касательной 5 По способу осуществления изобретения образующая диска для пахоты образована вогнутой На фиг 2 и 3 видно, что внутренние и наружкривой или многоугольником, один конец которой ные концы образующих находятся в одной и той находится на периферической части диска, а друже плоскости, перпендикулярной оси вращения 4 гой вблизи его центра, причем названная обраВ обоих этих случаях диск для пахоты образован зующая полностью размещается с одной стороны сечением поверхности, аналогичной тору, плоскокасательной к ней, которая перпендикулярна оси стью, перпендикулярной оси 4 вращения диска, причем названная касательная Напротив, в вариантах, показанных на фиг 4 и находится в контакте с образующей в точке, уда5 плоскость, перпендикулярная оси 4, проходит ленной от ее концов через наружные концы 7,7', образующих 3,3', ближе к касательной 5, перпендикулярной оси 4, чем Такая особая форма диска позволяет значиплоскость, содержащая внутренние концы 6,6' тельно увеличить его диск, правильно откидывая образующих 3,3' при этом верхнюю часть вспахиваемой земли Из этого вытекает также лучшее отделение В обоих случаях диск для пахоты образован растений, растущих на поверхности вспахиваемосечением поверхности подобной тору двумя плосго участка, а, следовательно, более эффективное костями перпендикулярными оси 4, но смещенныпроникновение и более легкое вращение дисков, ми друг относительно друга которые таким образом работают в лучших услоВ качестве примера для диска, имеющего виях диаметр порядка 60см, расстояние между плоскостями 5 и 8 (фиг 2 - 5) может быть заключено меОба конца вогнутой образующей диска могут жду 1 и 20см находится в одной и той же плоскости, но могут и по-другому, и по предпочтительному способу осуОтмечается, что для диска заданного диаметществления конец образующей, расположенный ра изобретение позволяет придать образующим вблизи оси диска, смещен вперед в направлении 3,3' большую вогнутость, обеспечивающую более продвижения плуга эффективное переворачивание почвы В качестве примера диск для пахоты по изоДля одного и того же диаметра порядка 60см бретению может быть в виде поверхности, аналорасстояние между плоскостями (фиг 4 и 5) может гичной участку тора, ограниченному плоскостью, быть заключено между 0 и 20см перпендикулярной его оси или предпочтительно В описанном варианте осуществления диск двумя плоскостями, причем плоскость, ограничидля пахоты согласно изобретению включает ряд вающая внешнюю периферическую поверхность лопастей 13 на своей периферической части, надиска, находится по отношению к направлению пример от трех до десяти лопастей, предпочтидвижения позади плоскости, перпендикулярной тельно нечетное число оси, которая ограничивает внутреннюю поверхКаждая лопасть 13 имеет переднюю режущую ность диска вблизи его ступицы кромку 14 и заднюю кромку 15, имеющие форму винтов левого вращения, в связи с вогнутостью Предметом настоящего изобретения является диска для пахоты, но которые кажутся плоскими в также плуг, отличающийся тем, что он имеет диски виде спереди в направлении оси вращения 4 дисс описанными выше характеристиками и, в частка ности такой плуг, в котором лопасти двух смежных 46690 Выпуклые передние кромки 14 постепенно установленных жестко связанными на валу враудаляются от оси 4 в направлении вращения F1, щения 32 когда они приводятся в движение продвижением Вал 32 устанавливается со свободным враплуга щением на раме (не изображена) плуга таким обВ представленном (виде) примере осуществразом, чтобы быть под плугом по отношению к ления задние кромки 15 являются напротив вогнунаправлению продвижения плуга тыми, а поперечное снижение каждой лопасти 13 Каждый диск имеет в данном случае форму снижается между ее комлем 17 и ее концом 18 пяти смежных лопастей 33, причем каждая лопасть имеет переднюю кромку, постепенно удаНа видах в плане, как фиг1, кромки 14 и 15 ляющуюся от вала, вращаясь в направлении врамогут быть образованы дугами эллипсов, причем щения диска при его работе ось 4 может, например, быть одним из фокусов дуг эллипсов 14 Видно, что два смежных диска, например 31а и 31 b смещены на угол "а", который в данном слуВ варианте фиг 2 диск для пахоты по изобречае почти равен 18° тению имеет сечение в виде усеченного конуса, тогда в варианте фигЗ он имеет сечение в виде Такое смещение на 18° в сочетании с тем шарового сегмента фактом, что диск имеет, пять лопастей, способствует тому, что положение дисков на оси 32 оказыВариант фиг 4 соответствует сечению в виде вается идентичным само по себе, все четыре диссечения тора плоскостью, перпендикулярной оси, ка, два диска 31а и 31 е, имеющие одинаковое тогда как вариант фиг 5 соответствует сечению в угловое смещение, разделяются тремя дисками виде сечения тора, у которого выступает цен31b, 31cn31d тральная часть Описанные выше диски могут быть, например, Таким образом, при вращении системы дисков выполнены штамповкой или отливкой и иметь 31 в сочетании со смещением на 18°, один диск из диаметр, заключенный между 45 и 150см или четырех воздействует на почву, делая, таким оббольше разом, работу плуга практически без вибрации На фиг 6 изображена совокупность дисков 31, fl Фиг.З Фиг.4 Фиг 2 46690 Фиг Б ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
