Накладка

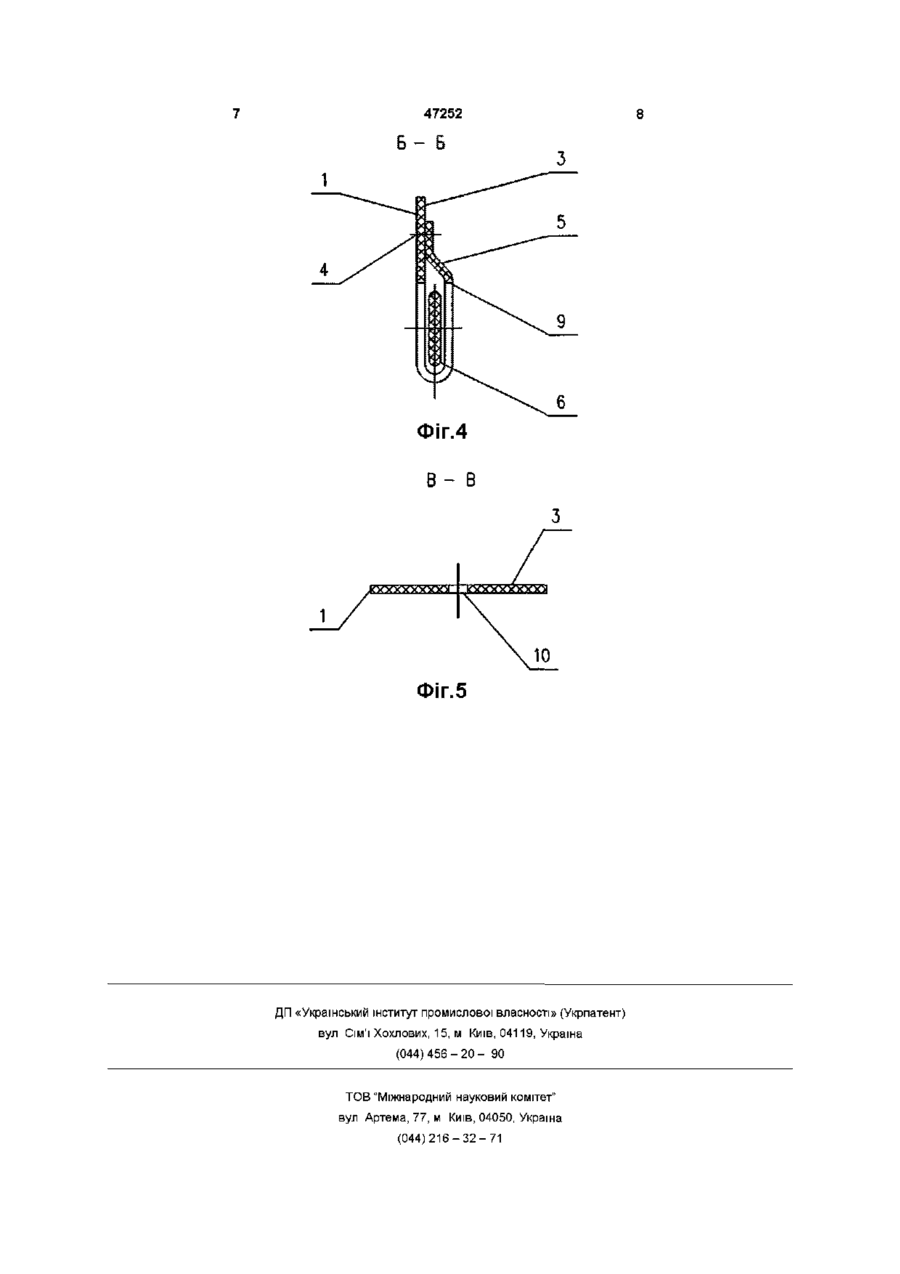

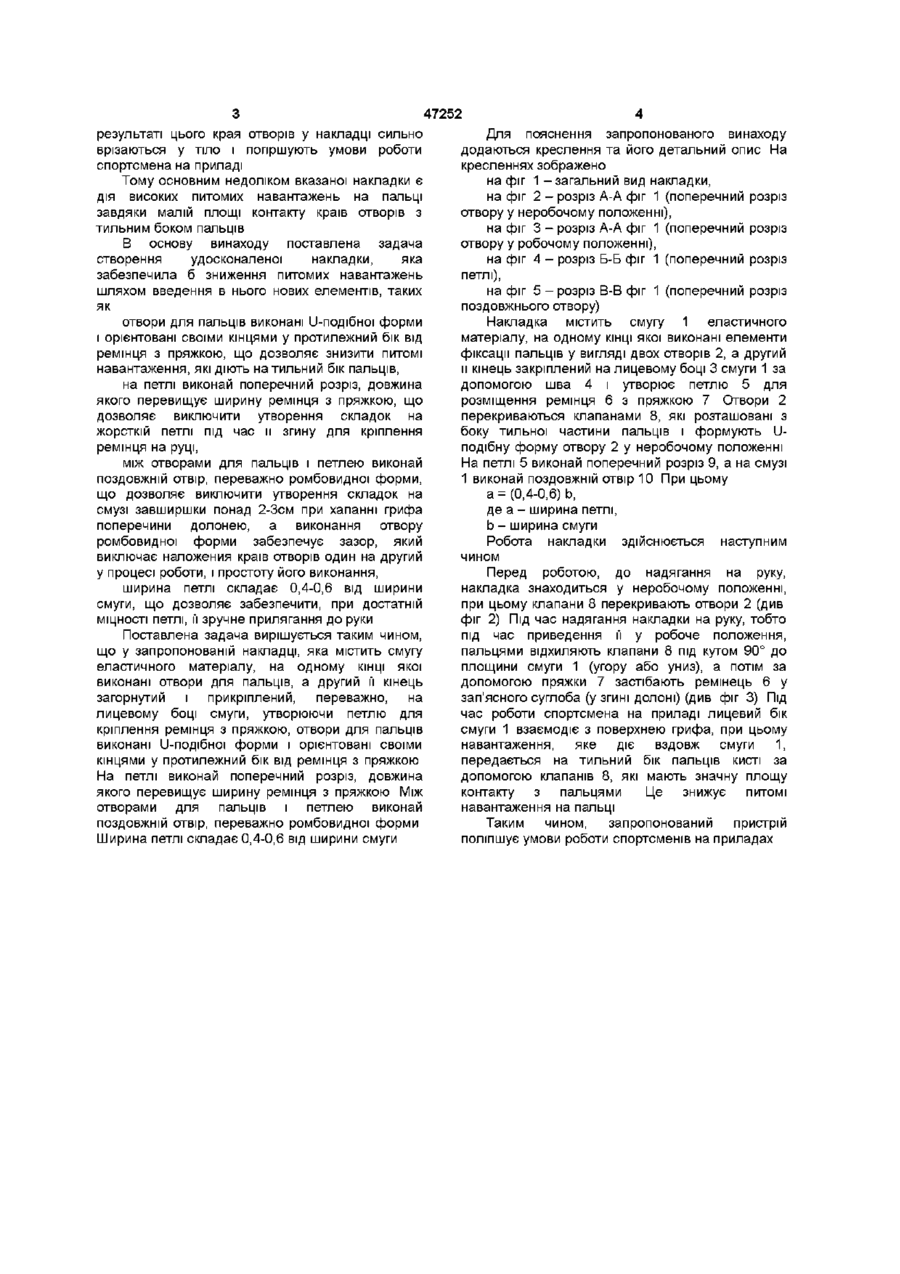

1 Накладка, яка містить смугу еластичного матеріалу, переважно сиром'ятного ременя, на одному КІНЦІ якої виконані отвори для пальців, а другий и кінець загорнутий і закріплений, переважно, на лицьовому боці смуги, утворюючи петлю для кріплення ремінця з пряжкою, яка відрізняється тим, що в ній отвори для пальців виконані U-подібноі форми і орієнтовані своїми кінцями у протилежний бік від ремінця з пряжкою 2 Накладка за п 1, яка відрізняється тим, що на петлі виконаний поперечний розріз, довжина якого перевищує ширину ремінця з пряжкою 3 Накладка за п 1, яка відрізняється тим, що між отворами для пальців і петлею виконаний повздовжній отвір, переважно ромбовидної форми 4 Накладка за п 1, яка відрізняється тим, що ширина петлі складає 0,4 - 0,6 від ширини смуги Винахід відноситься до фізкультури і спорту, а більш конкретно - до спортивного інвентарю і може бути використаний для захисту долонь спортсменів, працюючих на гімнастичних приладах Відомо, ЩО ПІД час виконання вправ на гімнастичних приладах, наприклад на поперечині (турнику), в місцях стикання долонь спортсмена і грифа виникають значні сили тертя Для того, щоб поліпшити умови навчання спортсменів складним вправам на поперечині, у спортивній практиці йдуть по шляху зменшення сили тертя, виконуючи вправи у шкіряних рукавичках, лицева поверхня яких змазується тальком або магнезією (див, наприклад, опис винаходу до авт св СРСР № 515515, МПК А63В 1/00, 1973 р , а також книгу «Технические средства в спорте»,- Киев,«Здоровье»,- 1977,- С 16) ВІДОМІ пристрої запобігають зриванню шкіри з долонь виготовлення шкіряних рукавичок Найближчим до запропонованого по технічному рішенню є вибрана як прототип накладка, описана у книзі (В Смолевский, Ю Менхин, В Силин "Гимнастика в трех измерениях", М ,- ФиС,- 1979,- С 67, 69, рис 7) Вказана накладка містить смугу еластичного матеріалу, на одному КІНЦІ якої виконані отвори для пальців, а другий и кінець загорнутий і прикріплений, переважно, на лицевому боці смуги, утворюй петлю для кріплення ремінця з пряжкою Часто до обмежень у тренуваннях гімнасти вдаються не у зв'язку з стомленням, а через болісні відчуття у долонях, зриви мозолів Найбільш надійним засобом від зривання шкіри можливо вважати накладку, її конструкція дозволяє знімати значне навантаження з поверхні долонь і полегшує хапання рукою за поперечину В якості еластичного матеріалу використовується добре витягнутий і просушений сиром'ятний ремінь, товщина якого дорівнює ~2мм або гніт (див книгу М Укран и А Школенок "Упражнения на перекладине",- М ,- ФиС,- 1960,С 17-18) Під час роботи спортсмена на гімнастичних приладах на накладку діють великі навантаження, особливо у поздовжньому напрямі А через те, що товщина накладки порівняно мала, то на тильний бік пальців діють значні питомі навантаження У Недоліком відомих пристроїв для захисту долонь (шкіряних рукавичок) є їх невисокі експлуатаційні якості, такі як сковування (утруднення) рухів кистями рук, тому що рукавички повністю обхоплюють кисті, відсутність безпосереднього контакту шкіри долонь з поверхнею грифа, що погіршує орієнтацію спортсмена відносно приладу і знижує силу хапання за гриф, велика КІЛЬКІСТЬ матеріалу, яка іде на ю 47252 результаті цього края отворів у накладці сильно врізаються у тіло і погіршують умови роботи спортсмена на приладі Тому основним недоліком вказаної накладки є дія високих питомих навантажень на пальці завдяки малій площі контакту країв отворів з тильним боком пальців В основу винаходу поставлена задача створення удосконаленої накладки, яка забезпечила б зниження питомих навантажень шляхом введення в нього нових елементів, таких як отвори для пальців виконані U-подібноі форми і орієнтовані своїми кінцями у протилежний бік від ремінця з пряжкою, що дозволяє знизити питомі навантаження, які діють на тильний бік пальців, на петлі виконай поперечний розріз, довжина якого перевищує ширину ремінця з пряжкою, що дозволяє виключити утворення складок на жорсткій петлі під час и згину для кріплення ремінця на руці, між отворами для пальців і петлею виконай поздовжній отвір, переважно ромбовидної форми, що дозволяє виключити утворення складок на смузі завширшки понад 2-Зсм при хапанні грифа поперечини долонею, а виконання отвору ромбовидної форми забезпечує зазор, який виключає наложения країв отворів один на другий у процесі роботи, і простоту його виконання, ширина петлі складає 0,4-0,6 від ширини смуги, що дозволяє забезпечити, при достатній МІЦНОСТІ петлі, її зручне прилягання до руки Поставлена задача вирішується таким чином, що у запропонованій накладці, яка містить смугу еластичного матеріалу, на одному КІНЦІ якої виконані отвори для пальців, а другий її кінець загорнутий і прикріплений, переважно, на лицевому боці смуги, утворюючи петлю для кріплення ремінця з пряжкою, отвори для пальців виконані U-подібноі форми і орієнтовані своїми кінцями у протилежний бік від ремінця з пряжкою На петлі виконай поперечний розріз, довжина якого перевищує ширину ремінця з пряжкою Між отворами для пальців і петлею виконай поздовжній отвір, переважно ромбовидної форми Ширина петлі складає 0,4-0,6 від ширини смуги Для пояснення запропонованого винаходу додаються креслення та його детальний опис На кресленнях зображено на фіг 1 -загальний вид накладки, на фіг 2 - розріз А-А фіг 1 (поперечний розріз отвору у неробочому положенні), на фіг 3 - розріз А-А фіг 1 (поперечний розріз отвору у робочому положенні), на фіг 4 - розріз Б-Б фіг 1 (поперечний розріз петлі), на фіг 5 - розріз В-В фіг 1 (поперечний розріз поздовжнього отвору) Накладка містить смугу 1 еластичного матеріалу, на одному КІНЦІ якої виконані елементи фіксації пальців у вигляді двох отворів 2, а другий и кінець закріплений на лицевому боці 3 смуги 1 за допомогою шва 4 і утворює петлю 5 для розміщення ремінця 6 з пряжкою 7 Отвори 2 перекриваються клапанами 8, які розташовані з боку тильної частини пальців і формують Uподібну форму отвору 2 у неробочому положенні На петлі 5 виконай поперечний розріз 9, а на смузі 1 виконай поздовжній отвір 10 При цьому а = (0,4-0,6) Ь, де а - ширина петлі, b - ширина смуги Робота накладки здійснюється наступним чином Перед роботою, до надягання на руку, накладка знаходиться у неробочому положенні, при цьому клапани 8 перекривають отвори 2 (див фіг 2) Під час надягання накладки на руку, тобто під час приведення її у робоче положення, пальцями відхиляють клапани 8 під кутом 90° до площини смуги 1 (угору або униз), а потім за допомогою пряжки 7 застібають ремінець 6 у зап'ясного суглоба (у згині долоні) (див фіг 3) Під час роботи спортсмена на приладі лицевий бік смуги 1 взаємодіє з поверхнею грифа, при цьому навантаження, яке діє вздовж смуги 1, передається на тильний бік пальців кисті за допомогою клапанів 8, які мають значну площу контакту з пальцями Це знижує питомі навантаження на пальці Таким чином, запропонований пристрій поліпшує умови роботи спортсменів на приладах 47252 ФІГ.1 A-A Фіг.З 47252 Фіг.5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
