Заглибний відцентровий насос

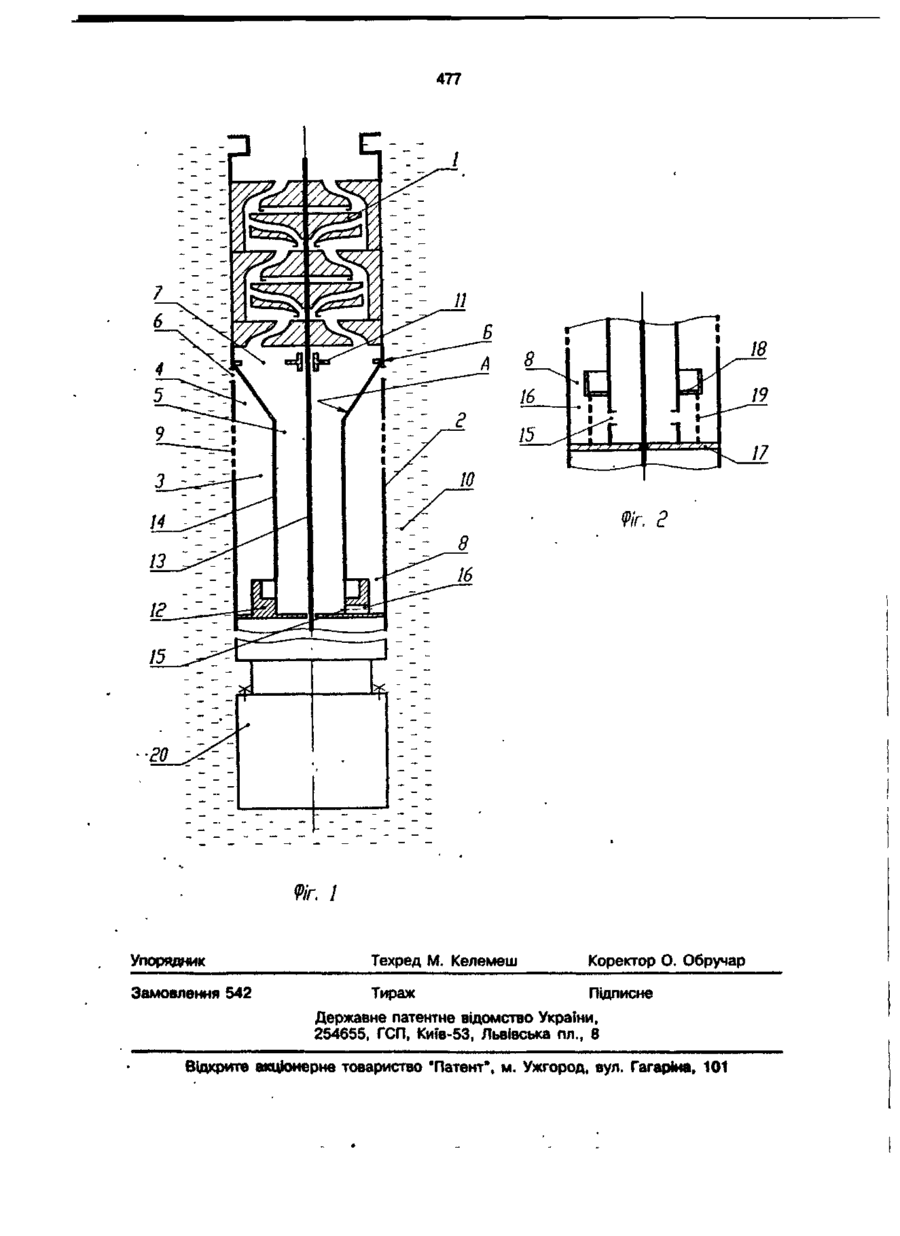

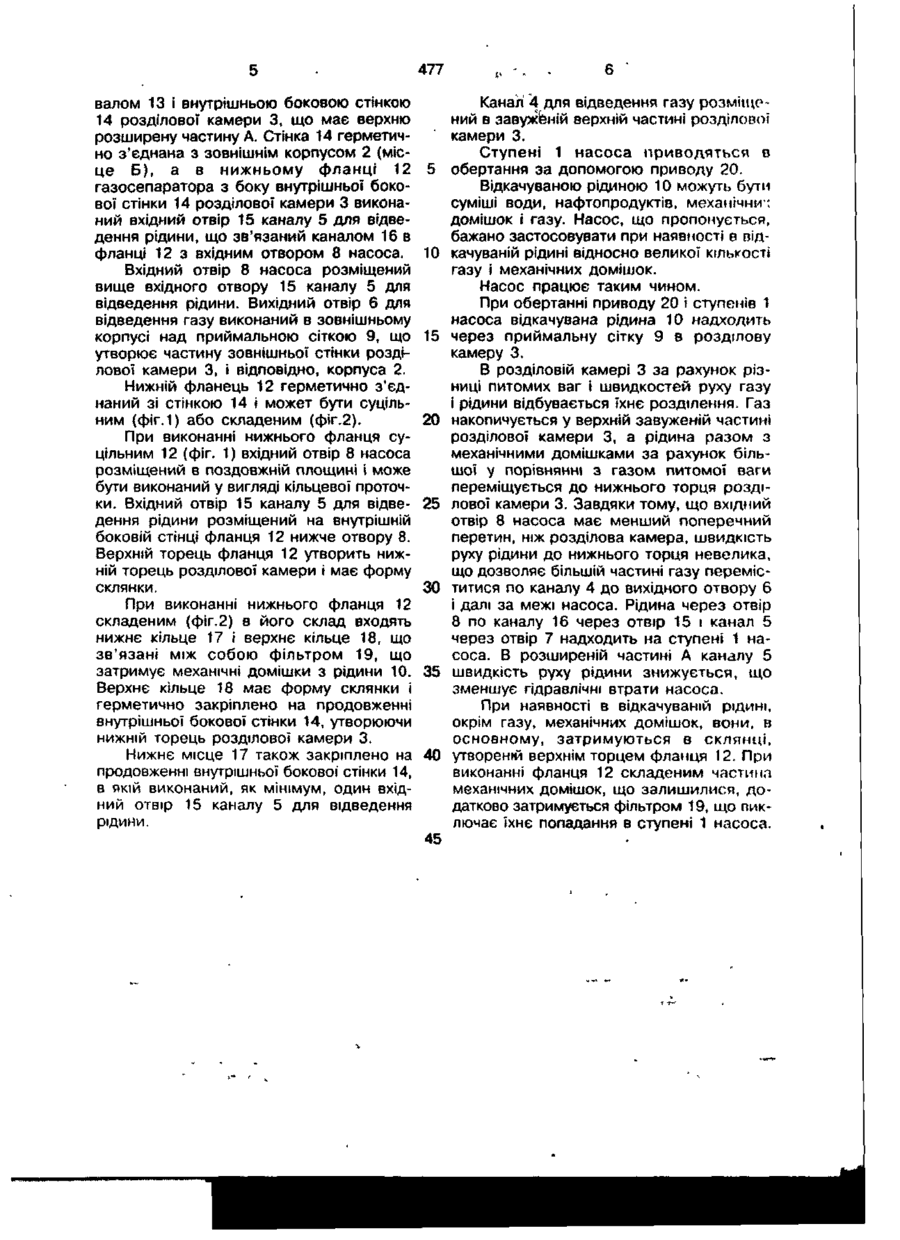

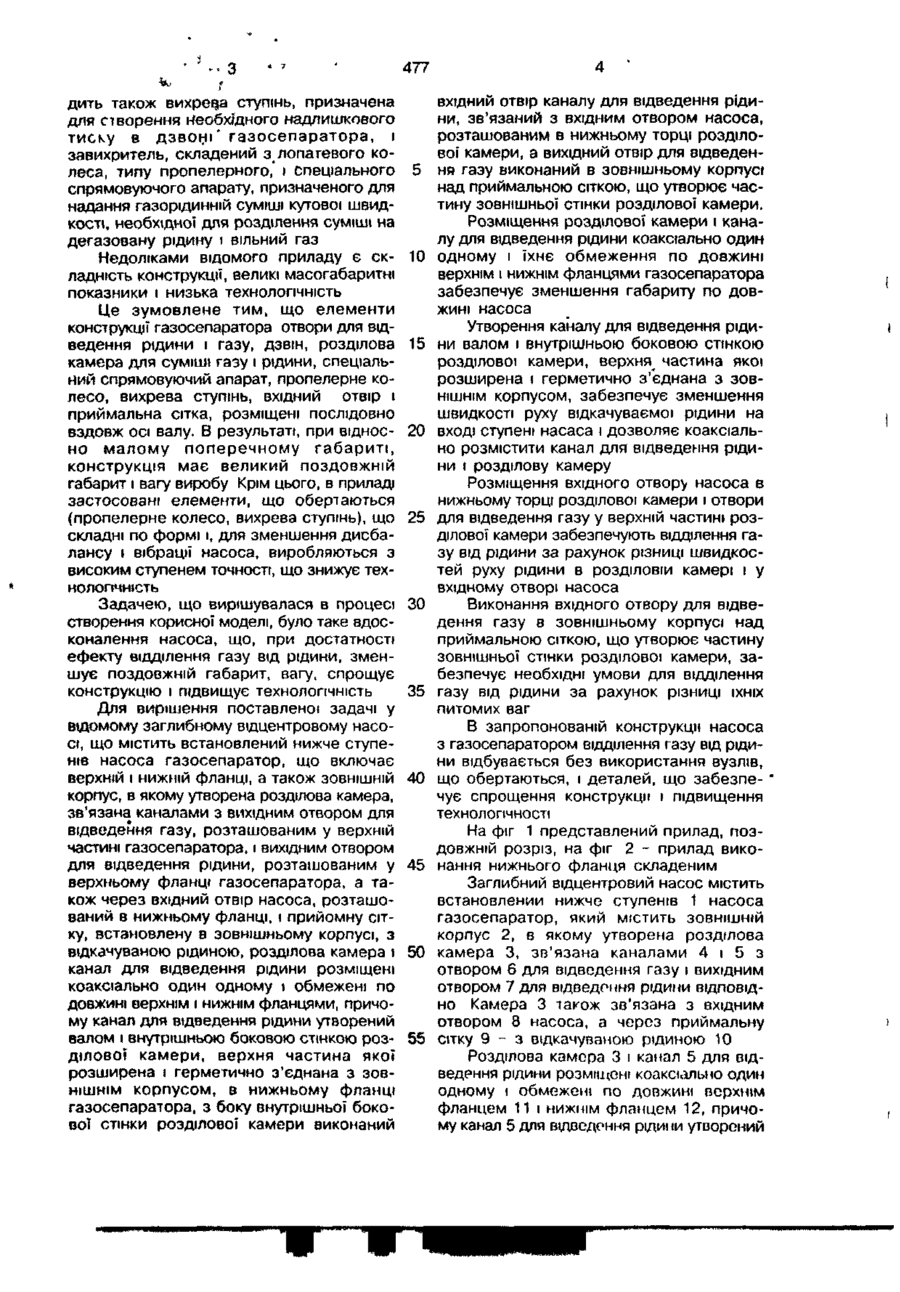

Заглибний відцентровий насос, що містить встановлений нижче ступенів насоса газосепаратор, який містить верхній і нижній фланці, а також зовнішній корпус, в якому утворена розділова камера, зв'язана каналами з вихідним отвором для відведення газу, розташованим у верхній частині газосепаратора, і вихідним отвором для відведення рідини, розташованим у верхньому фланці газогенератора, а та кож через вхідний отвір насоса, розташований в нижньому фланці, і приймальну сітку, встановлену в зовнішньому корпусі, з відкачуваною рідиною, який в і д р і з н я є т ь с я тим, що розділова камера і канал для відведення рідини розміщені коаксіально один одному і обмежені по довжині верхнім і нижнім фланцями, причому канал для відведення рідини утворений валом і внутрішньою боковою стінкою розділової камери, верхня частина якої розширена і герметично з'єднана з зовнішнім корпусом, в нижньому фланці газосепаратора, з боку внутрішньої бокової стінки розділової камери виконаний вхідний отвір каналу для відведення рідини, зв'язаний з вхідним отвором насоса, розташованим в нижньому торці розділової камери, а вихідний отвір для відведення газу виконаний у зовнішньому корпусі над приймальною сіткою, що утворює частину зовнішньої стінки розділової камери. Корисна модель відноситься до насособудівництва і може бути використана в заглибних насосах, призначених для відкачки рідини, в якій присутня велика кількість вільного газу і механічних домішок. Відомий заглибний відцентровий насос, що є найбільш близьким до насосу, що заявляється, містить встановлений нижче ступенів насоса газосепаратор, який містить верхній і нижній фланці, а також ЗОВНІШНІЙ корпус, в якому утворена розділова камера, зв'язана каналами з вихідним отвором для відведення газу, розта шованим у верхній частині газосепаратора, і вихідним отвором для відведення рідини, розташованим у верхньому фланці газосепаратора, а також через вхідний отвір насоса, розташований в нижньому фланці, і приймальну сітку, встановлену в зовнішньому корпусі, з відкачуваною рідиною. Канали для відведення газу і рідини виконані у верхньому фланці, що має форму дзвона. Розподіл суміші рідини і газу відбувається під дією відцентрових сил. В газосепаратор відомого насоса вхо 4 2 477 дить також вихрена ступінь, призначена для створення Необхідного надлишкового тиску в дзвоні* газосепаратора, і завихритель, складений з лопатевого колеса, типу пропелерного, » Спеціального спрямовуючого апарату, призначеного для надання газорідинній суміші кутової швидкості, необхідної для розділення суміш» на дегазовану рідину і вільний газ Недоліками відомого приладу є складність конструкції, великі масогабаритні показники і низька технологічність Це зумовлене тим, що елементи конструкції газосепаратора отвори для відведення рідини і газу, дзвін, розділова камера для суміші газу і рідини, спеціальний спрямовуючий апарат, пропелерне колесо, вихрева ступінь, вхідний отвір і приймальна сітка, розміщені послідовно вздовж осі валу. В результаті, при відносно малому поперечному габариті, конструкція має великий поздовжній габарит і вагу виробу Крім цього, в приладі застосовані елементи, що обертаються (пропелерне колесо, вихрева ступінь), що складні по формі і, для зменшення дисбалансу і вібрації насоса, виробляються з високим ступенем точності, що знижує технологічність Задачею, що вирішувалася в процесі створення корисної моделі, було таке вдосконалення насоса, що, при достатності ефекту відділення газу від рідини, зменшує поздовжній габарит, вагу, спрощує конструкцію і підвищує технологічність Для вирішення поставленої задачі у відомому заглибному відцентровому насосі, що містить встановлений нижче ступенів насоса газосепаратор, що включає верхній і нижній фланці, а також ЗОВНІШНІЙ корпус, в якому утворена розділова камера, зв'язана каналами з вихідним отвором для відведення газу, розташованим у верхній частині газосепаратора, і вихідним отвором для відведення рідини, розташованим у верхньому фланці газосепаратора, а також через вхідний отвір насоса, розташований в нижньому фланці, і прийомну сітку, встановлену в зовнішньому корпусі, з відкачуваною рідиною, розділова камера і канал для відведення рідини розміщені коаксіально один одному і обмежені по довжині верхнім і нижнім фланцями, причому канал для відведення рідини утворений валом і внутрішньою боковою стінкою розділової камери, верхня частина якої розширена \ герметично з'єднана з ЗОВНІШНІМ корпусом, в нижньому фланці газосепаратора, з боку внутрішньої бокової стінки розділової камери виконаний 5 10 15 20 25 ЗО 35 40 45 50 55 вхідний отвір каналу для відведення рідини, зв'язаний з вхідним отвором насоса, розташованим в нижньому торці розділової камери, а вихідний отвір для відведення газу виконаний в зовнішньому корпусі над приймальною сіткою, що утворює частину зовнішньої стінки розділової камери. Розміщення розділової камери і каналу для відведення рідини коаксіально один одному і їхнє обмеження по довжині верхнім і нижнім фланцями газосепаратора забезпечує зменшення габариту по довжині насоса Утворення каналу для відведення рідини валом і внутрішньою боковою стінкою розділово» камери, верхня^ частина якої розширена і герметично з'єднана з ЗОВНІШНІМ корпусом, забезпечує зменшення швидкості руху відкачуваємої рідини на вході ступені насаса і дозволяє коаксіально розмістити канал для відведення рідини і розділову камеру Розміщення вхідного отвору насоса в нижньому торці розділової камери і отвори для відведення газу у верхній частин» розділової камери забезпечують відділення газу від рідини за рахунок різниці швидкостей руху рідини в розділовій камері і у вхідному отворі насоса Виконання вхідного отвору для відведення газу в зовнішньому корпусі над приймальною сіткою, що утворює частину зовнішньої стінки розділової камери, забезпечує необхідні умови для відділення газу від рідини за рахунок різниці їхніх питомих ваг В запропонованій конструкції насоса з газосепаратором відділення газу від рідини відбувається без використання вузлів, що обертаються, і деталей, що забезпечує спрощення конструкції і підвищення технологічності На фіг 1 представлений прилад, поздовжній розріз, на фіг 2 - прилад виконання нижнього фланця складеним Заглибний відцентровий насос містить встановлений нижче ступенів 1 насоса газосепаратор, який містить ЗОВНІШНІЙ корпус 2, в якому утворена розділова камера 3, зв'язана каналами 4 і 5 з отвором б для відведення газу і вихідним отвором 7 для вщведоння рідини ВІДПОВІДНО Камера 3 також зв'язана з вхідним отвором 8 насоса, а через приймальну сітку 9 - з відкачуваною рідиною 10 Розділова камера 3 і канал 5 для відведення рідини розміщені коаксіально один одному і обмежені по довжині верхнім фланцем 11 і нижнім фланцем 12, причому канал 5 для відведення рідини утворений 477 валом 13 і внутрішньою боковою стінкою 14 розділової камери 3, що має верхню розширену частину А. Стінка 14 герметично з'єднана з зовнішнім корпусом 2 (місце Б), а в нижньому фланці 12 газосепаратора з боку внутрішньої бокової стінки 14 розділової камери 3 виконаний вхідний отвір 15 каналу 5 для відведення рідини, що зв'язаний каналом 16 в фланці 12 з вхідним отвором 8 насоса. Вхідний отвір 8 насоса розміщений вище вхідного отвору 15 каналу 5 для відведення рідини. Вихідний отвір 6 для відведення газу виконаний в зовнішньому корпусі над приймальною сіткою 9, що утворює частину зовнішньої стінки розділової камери 3, і відповідно, корпуса 2. Нижній фланець 12 герметично з'єднаний зі стінкою 14 і может бути суцільним (фіг.1) або складеним (фіг.2). При виконанні нижнього фланця суцільним 12 (фіг. 1) вхідний отвір 8 насоса розміщений в поздовжній площині і може бути виконаний у вигляді кільцевої проточки. Вхідний отвір 15 каналу 5 для відведення рідини розміщений на внутрішній боковій стінці фланця 12 нижче отвору 8. Верхній торець фланця 12 утворить нижній торець розділової камери і має форму склянки. При виконанні нижнього фланця 12 складеним (фіг.2) в його склад входять нижнє кільце 17 і верхнє кільце 18, що зв'язані між собою фільтром 19, що затримує механічні домішки з рідини 10. Верхнє кільце 18 має форму склянки і герметично закріплено на продовженні внутрішньої бокової стінки 14, утворюючи нижній торець розділової камери 3. Нижнє місце 17 також закріплено на продовженні внутрішньої бокової стінки 14, в якій виконаний, як мінімум, один вхідний отвір 15 каналу 5 для відведення рідини. 5 10 15 20 25 30 35 40 45 Канал 4 для відведення газу розміщений в завужЬній верхній частині розділової камери 3. Ступені 1 насоса приводяться в обертання за допомогою приводу 20. Відкачуваною рідиною 10 можуть бути суміші води, нафтопродуктів, механічним домішок і газу. Насос, що пропонується, бажано застосовувати при наявності в відкачуваній рідині відносно великої кількості газу і механічних домішок. Насос працює таким чином. При обертанні приводу 20 і ступенів 1 насоса відкачувана рідина 10 надходить через приймальну сітку 9 в розділову камеру 3. В розділовій камері 3 за рахунок різниці питомих ваг і швидкостей руху газу і рідини відбувається їхнє розділення. Газ накопичується у верхній завуженій частині розділової камери 3, а рідина разом з механічними домішками за рахунок більшої у порівнянні з газом питомої ваги переміщується до нижнього торця розділової камери 3. Завдяки тому, що вхідний отвір 8 насоса має менший поперечний перетин, ніж розділова камера, швидкість руху рідини до нижнього торця невелика, що дозволяє більшій частині газу перєміститися по каналу 4 до вихідного отвору 6 і далі за межі насоса. Рідина через отвір 8 по каналу 16 через отвір 15 і канал 5 через отвір 7 надходить на ступені 1 насоса. В розширеній частині А каналу 5 швидкість руху рідини знижується, що зменшує гідравлічні втрати насоса. При наявності в відкачуваній рідині, окрім газу, механічних домішок, вони, в основному, затримуються в склянці, утворенії верхнім торцем фланця 12. При виконанні фланця 12 складеним частина механічних домішок, що залишилися, додатково затримується фільтром 19, що пиключає їхнє попадання в ступені 1 насоса. 477 IL ж л С 15 17
