Пускач магнітний шахтний

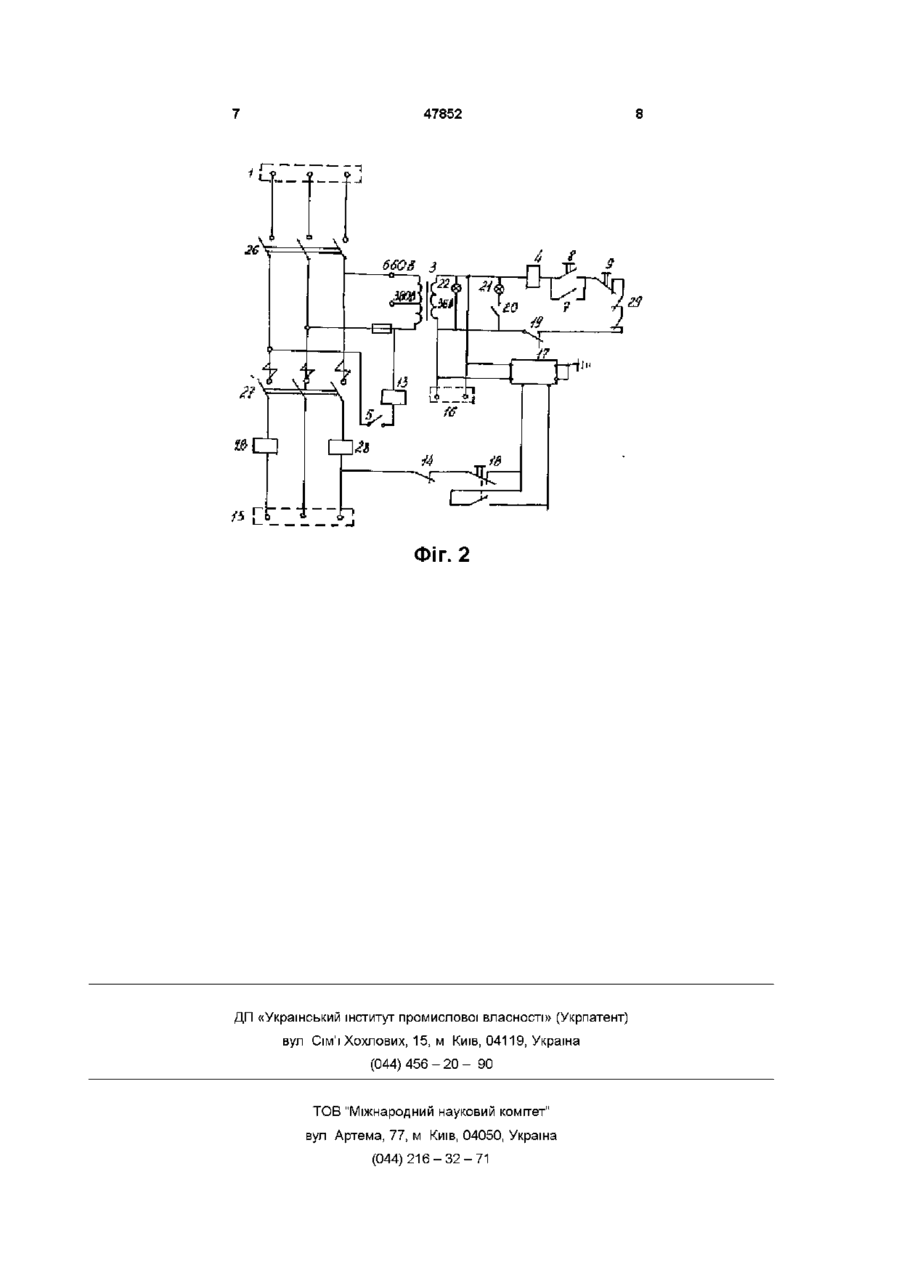

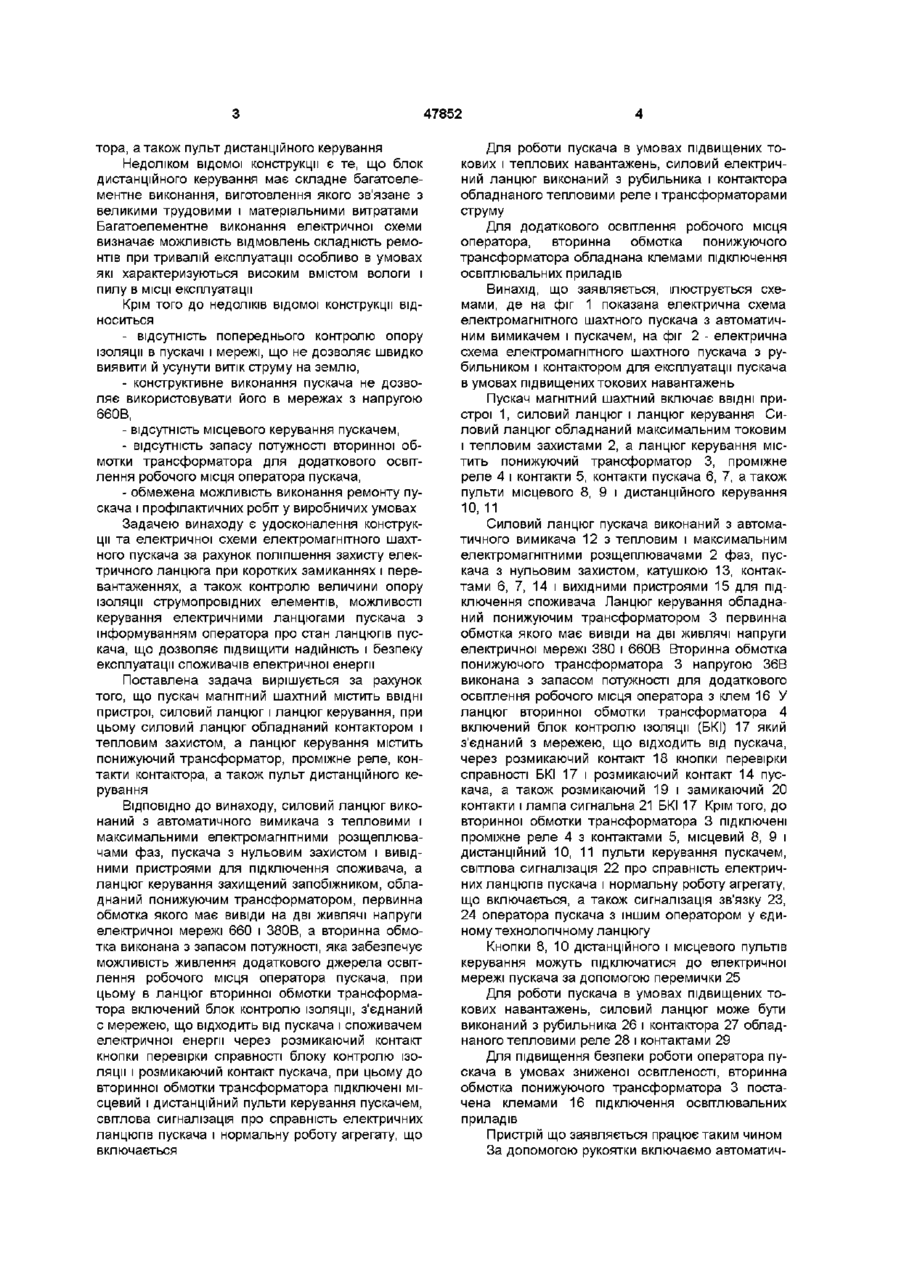

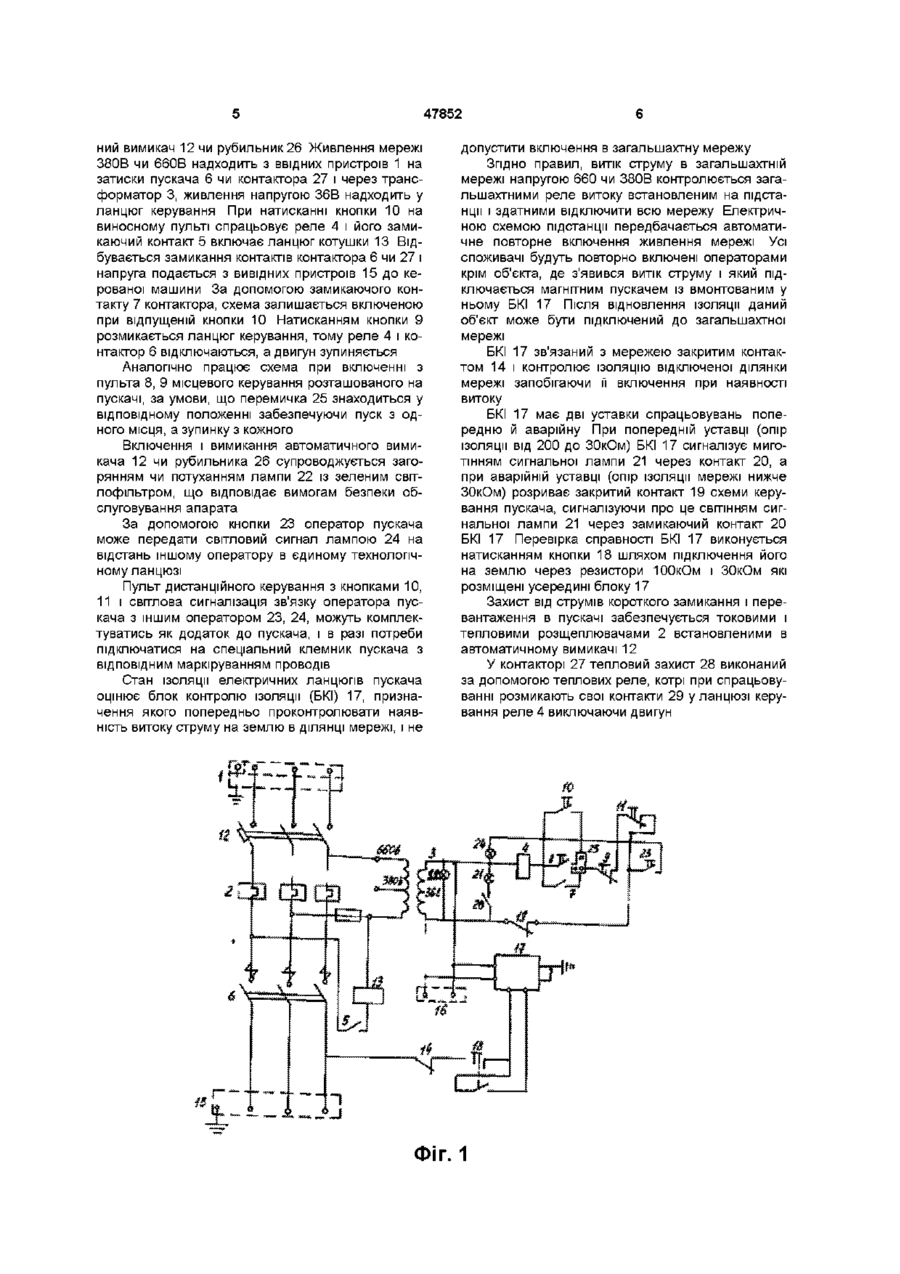

1 Пускач магнітний шахтний містить ВВІДНІ пристрої, силовий ланцюг і ланцюг керування, при цьому силовий ланцюг обладнаний контактором і тепловим захистом, а ланцюг керування містить знижувальний трансформатор, проміжне реле, контакти контактора, а також пульт дистанційного керування, який відрізняється тим, що силовий ланцюг виконаний у вигляді автоматичного вимикача з тепловими і максимальними електромагнітними розщеплювачами фаз, пускача з нульовим захистом і вивідними пристроями для підключення споживача, а ланцюг керування захищений запобіжником, обладнаний знижувальним трансформатором, первинна обмотка якого має виводи для двох живлячих напруг електричної мережі 660 і 380В, а вторинна обмотка виконана з запасом потужності, яка забезпечує можливість живлення додаткового джерела освітлення робочого місця оператора пускача, при цьому в ланцюг вторинної обмотки трансформатора включений блок контролю ізоляції, з'єднаний з мережею, що відходить від пускача і споживачем електричної енергії через розмикаючий контакт кнопки перевірки справності блока контролю ізоляції і розмикаючий контакт пускача, при цьому до вторинної обмотки трансформатора підключені місцевий і дистанційний пульти керування пускачем, світлова сигналізація про справність електричних ланцюгів пускача і нормальну роботу агрегату, що включається 2 Пускач магнітний шахтний по п 1, який відрізняється тим, що силовий ланцюг виконаний 3 рубильника і контактора, оснащеного тепловими реле і трансформатором струму З Пускач електромагнітний по п 1, який відрізняється тим, що вторинна обмотка знижувального трансформатора оснащена клемами підключення освітлювальних приладів ю 00 Винахід відноситься до гірничої промисловості і може бути використаний для включення і відключення електричних двигунів, стаціонарних і пересувних механізмів, а також інших споживачів електроенергії на шахтах, кар'єрах і збагачувальних комбінатах з невибухонебезпечними умовами виробництва Відома конструкція магнітного пускача загальпромислового виконання, у корпусі якого розміщені головні і блокуючи контакти, електромагнітний механізм вмикання і вимикання електричного ланцюга, захист по струму і напрузі (В Й Щуцкий, А В Ляхомский "Електричні апарати і засоби автоматизації гірничих підприємств" Москва "Надра", 1990р с 149-151) Недоліком відомої конструкції пускача є те, що він не призначений для роботи у вологому, запиленому й агресивному повітряному середовищі, не має необхідних видів захисту і блокувань Схема дистанційного керування живеться від напруги силової мережі, що становить небезпеку для персоналу при експлуатації пускача Пускачі загальнопромислового виконання не задовольняють вимогам і специфічним умовам гірничих підприємств безпечних по газу і пилу Найбільш близьким технічним рішенням обраним як прототип є електромагнітний шахтний пускач (Н Ф Шевченко і інш "Комплекс рудникового нормального електрообладнання" Київ "Техніка" 1987р с 27-32) Електромагнітний шахтний пускач містить ВВІДНІ пристрої, силовий ланцюг і ланцюг керування, при цьому силовий ланцюг обладнаний контактором і тепловим захистом, а ланцюг керування містить понижуючий трансформатор, проміжне реле, контакти контак 47852 тора, а також пульт дистанційного керування Недоліком відомої конструкції є те, що блок дистанційного керування має складне багатоелементне виконання, виготовлення якого зв'язане з великими трудовими і матеріальними витратами Багатоелементне виконання електричної схеми визначає можливість відмовлень складність ремонтів при тривалій експлуатації особливо в умовах які характеризуються високим вмістом вологи і пилу в МІСЦІ експлуатації Крім того до недоліків відомої конструкції відноситься - відсутність попереднього контролю опору ізоляції в пускачі і мережі, що не дозволяє швидко виявити й усунути витік струму на землю, - конструктивне виконання пускача не дозволяє використовувати його в мережах з напругою 660В, - відсутність місцевого керування пускачем, - відсутність запасу потужності вторинної обмотки трансформатора для додаткового освітлення робочого місця оператора пускача, - обмежена можливість виконання ремонту пускача і профілактичних робіт у виробничих умовах Задачею винаходу є удосконалення конструкції та електричної схеми електромагнітного шахтного пускача за рахунок поліпшення захисту електричного ланцюга при коротких замиканнях і перевантаженнях, а також контролю величини опору ізоляції струмопровідних елементів, можливості керування електричними ланцюгами пускача з інформуванням оператора про стан ланцюгів пускача, що дозволяє підвищити надійність і безпеку експлуатації споживачів електричної енергії Поставлена задача вирішується за рахунок того, що пускач магнітний шахтний містить ВВІДНІ пристрої, силовий ланцюг і ланцюг керування, при цьому силовий ланцюг обладнаний контактором і тепловим захистом, а ланцюг керування містить понижуючий трансформатор, проміжне реле, контакти контактора, а також пульт дистанційного керування ВІДПОВІДНО ДО винаходу, силовий ланцюг виконаний з автоматичного вимикача з тепловими і максимальними електромагнітними розщеплювачами фаз, пускача з нульовим захистом і вивідними пристроями для підключення споживача, а ланцюг керування захищений запобіжником, обладнаний понижуючим трансформатором, первинна обмотка якого має вивіди на дві живлячі напруги електричної мережі 660 і 380В, а вторинна обмотка виконана з запасом потужності, яка забезпечує можливість живлення додаткового джерела освітлення робочого місця оператора пускача, при цьому в ланцюг вторинної обмотки трансформатора включений блок контролю ізоляції, з'єднаний с мережею, що відходить від пускача і споживачем електричної енергії через розмикаючий контакт кнопки перевірки справності блоку контролю ізоляції і розмикаючий контакт пускача, при цьому до вторинної обмотки трансформатора підключені місцевий і дистанційний пульти керування пускачем, світлова сигналізація про справність електричних ланцюгів пускача і нормальну роботу агрегату, що включається Для роботи пускача в умовах підвищених токових і теплових навантажень, силовий електричний ланцюг виконаний з рубильника і контактора обладнаного тепловими реле і трансформаторами струму Для додаткового освітлення робочого місця оператора, вторинна обмотка понижуючого трансформатора обладнана клемами підключення освітлювальних приладів Винахід, що заявляється, ілюструється схемами, де на фіг 1 показана електрична схема електромагнітного шахтного пускача з автоматичним вимикачем і пускачем, на фіг 2 - електрична схема електромагнітного шахтного пускача з рубильником і контактором для експлуатації пускача в умовах підвищених токових навантажень Пускач магнітний шахтний включає ВВІДНІ пристрої 1, силовий ланцюг і ланцюг керування Силовий ланцюг обладнаний максимальним токовим і тепловим захистами 2, а ланцюг керування містить понижуючий трансформатор 3, проміжне реле 4 і контакти 5, контакти пускача 6, 7, а також пульти місцевого 8, 9 і дистанційного керування 10, 11 Силовий ланцюг пускача виконаний з автоматичного вимикача 12 з тепловим і максимальним електромагнітними розщеплювачами 2 фаз, пускача з нульовим захистом, катушкою 13, контактами 6, 7, 14 і вихідними пристроями 15 для підключення споживача Ланцюг керування обладнаний понижуючим трансформатором 3 первинна обмотка якого має вивіди на дві живлячі напруги електричної мережі 380 і 660В Вторинна обмотка понижуючого трансформатора 3 напругою 36В виконана з запасом потужності для додаткового освітлення робочого місця оператора з клем 16 У ланцюг вторинної обмотки трансформатора 4 включений блок контролю ізоляції (БКІ) 17 який з'єднаний з мережею, що відходить від пускача, через розмикаючий контакт 18 кнопки перевірки справності БКІ 17 і розмикаючий контакт 14 пускача, а також розмикаючий 19 і замикаючий 20 контакти і лампа сигнальна 21 БКІ 17 Крім того, до вторинної обмотки трансформатора 3 підключені проміжне реле 4 з контактами 5, місцевий 8, 9 і дистанційний 10, 11 пульти керування пускачем, світлова сигналізація 22 про справність електричних ланцюгів пускача і нормальну роботу агрегату, що включається, а також сигналізація зв'язку 23, 24 оператора пускача з іншим оператором у єдиному технологічному ланцюгу Кнопки 8, 10 дістанційного і місцевого пультів керування можуть підключатися до електричної мережі пускача за допомогою перемички 25 Для роботи пускача в умовах підвищених токових навантажень, силовий ланцюг може бути виконаний з рубильника 26 і контактора 27 обладнаного тепловими реле 28 і контактами 29 Для підвищення безпеки роботи оператора пускача в умовах зниженої освітленості, вторинна обмотка понижуючого трансформатора 3 постачена клемами 16 підключення освітлювальних приладів Пристрій що заявляється працює таким чином За допомогою рукоятки включаємо автоматич 47852 ний вимикач 12 чи рубильник26 Живлення мережі 380В чи 660В надходить з ввідних пристроїв 1 на затиски пускача 6 чи контактора 27 і через трансформатор 3, живлення напругою 36В надходить у ланцюг керування При натисканні кнопки 10 на виносному пульті спрацьовує реле 4 і його замикаючий контакт 5 включає ланцюг котушки 13 Відбувається замикання контактів контактора 6 чи 27 і напруга подається з вивідних пристроїв 15 до керованої машини За допомогою замикаючого контакту 7 контактора, схема залишається включеною при відпущеній кнопки 10 Натисканням кнопки 9 розмикається ланцюг керування, тому реле 4 і контактор 6 відключаються, а двигун зупиняється Аналогічно працює схема при включенні з пульта 8, 9 місцевого керування розташованого на пускачі, за умови, що перемичка 25 знаходиться у відповідному положенні забезпечуючи пуск з одного місця, а зупинку з кожного Включення і вимикання автоматичного вимикача 12 чи рубильника 26 супроводжується загорянням чи потуханням лампи 22 із зеленим світлофільтром, що відповідає вимогам безпеки обслуговування апарата За допомогою кнопки 23 оператор пускача може передати світловий сигнал лампою 24 на відстань іншому оператору в єдиному технологічному ланцюзі Пульт дистанційного керування з кнопками 10, 11 і світлова сигналізація зв'язку оператора пускача з іншим оператором 23, 24, можуть комплектуватись як додаток до пускача, і в разі потреби підключатися на спеціальний клемник пускача з ВІДПОВІДНИМ маркіруванням проводів Стан ізоляції електричних ланцюгів пускача оцінює блок контролю ізоляції (БКІ) 17, призначення якого попередньо проконтролювати наявність витоку струму на землю в ДІЛЯНЦІ мережі, і не допустити включення в загальшахтну мережу Згідно правил, витік струму в загальшахтній мережі напругою 660 чи 380В контролюється загальшахтними реле витоку встановленим на підстанції і здатними відключити всю мережу Електричною схемою підстанції передбачається автоматичне повторне включення живлення мережі Усі споживачі будуть повторно включені операторами крім об'єкта, де з'явився витік струму і який підключається магнітним пускачем із вмонтованим у ньому БКІ 17 Після відновлення ізоляції даний об'єкт може бути підключений до загальшахтної мережі БКІ 17 зв'язаний з мережею закритим контактом 14 і контролює ІЗОЛЯЦІЮ відключеної ділянки мережі запобігаючи її включення при наявності витоку БКІ 17 має дві уставки спрацьовувань попередню й аварійну При попередній уставці (опір ізоляції від 200 до ЗОкОм) БКІ 17 сигналізує миготінням сигнальної лампи 21 через контакт 20, а при аварійній уставці (опір ізоляції мережі нижче ЗОкОм) розриває закритий контакт 19 схеми керування пускача, сигналізуючи про це СВІТІННЯМ сигнальної лампи 21 через замикаючий контакт 20 БКІ 17 Перевірка справності БКІ 17 виконується натисканням кнопки 18 шляхом підключення його на землю через резистори ЮОкОм і ЗОкОм які розміщені усередині блоку 17 Захист від струмів короткого замикання і перевантаження в пускачі забезпечується токовими і тепловими розщеплювачами 2 встановленими в автоматичному вимикачі 12 У контакторі 27 тепловий захист 28 виконаний за допомогою теплових реле, котрі при спрацьовуванні розмикають свої контакти 29 у ланцюзі керування реле 4 виключаючи двигун ФІГ. 1 47852 І 9 6603 4 3 f i го \£ , * > V °4 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
