Пристрій для вимірювання та відбору проб з металургійної печі

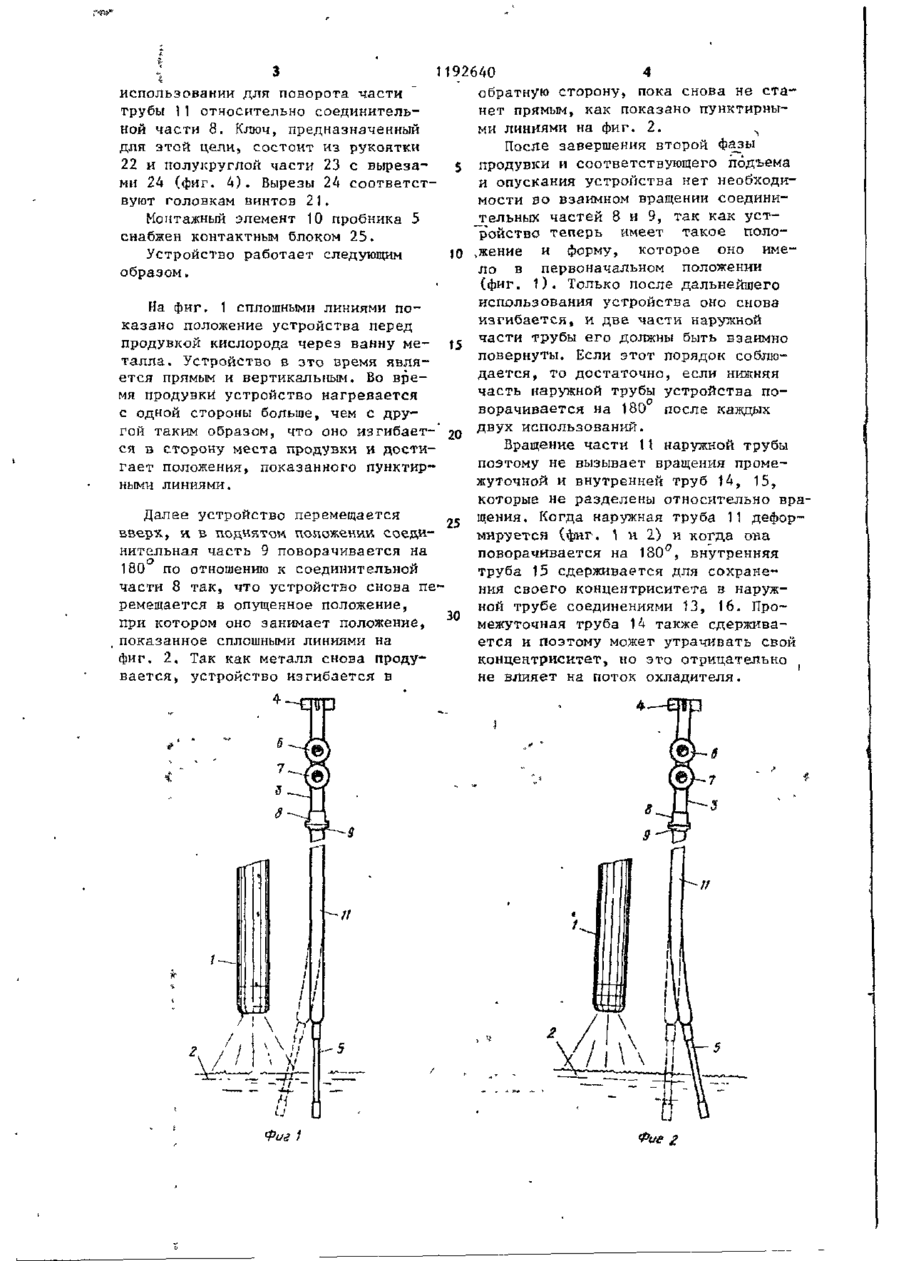

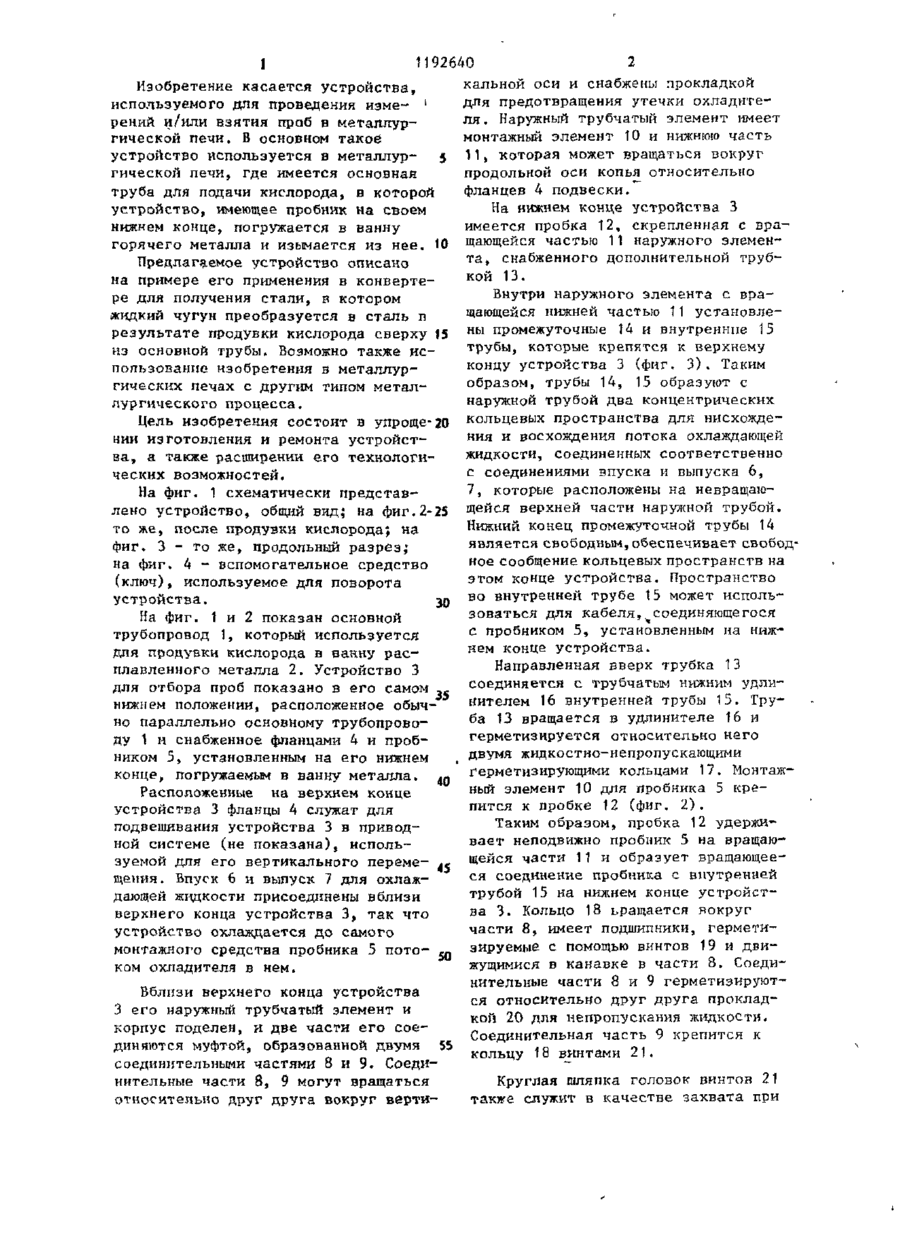

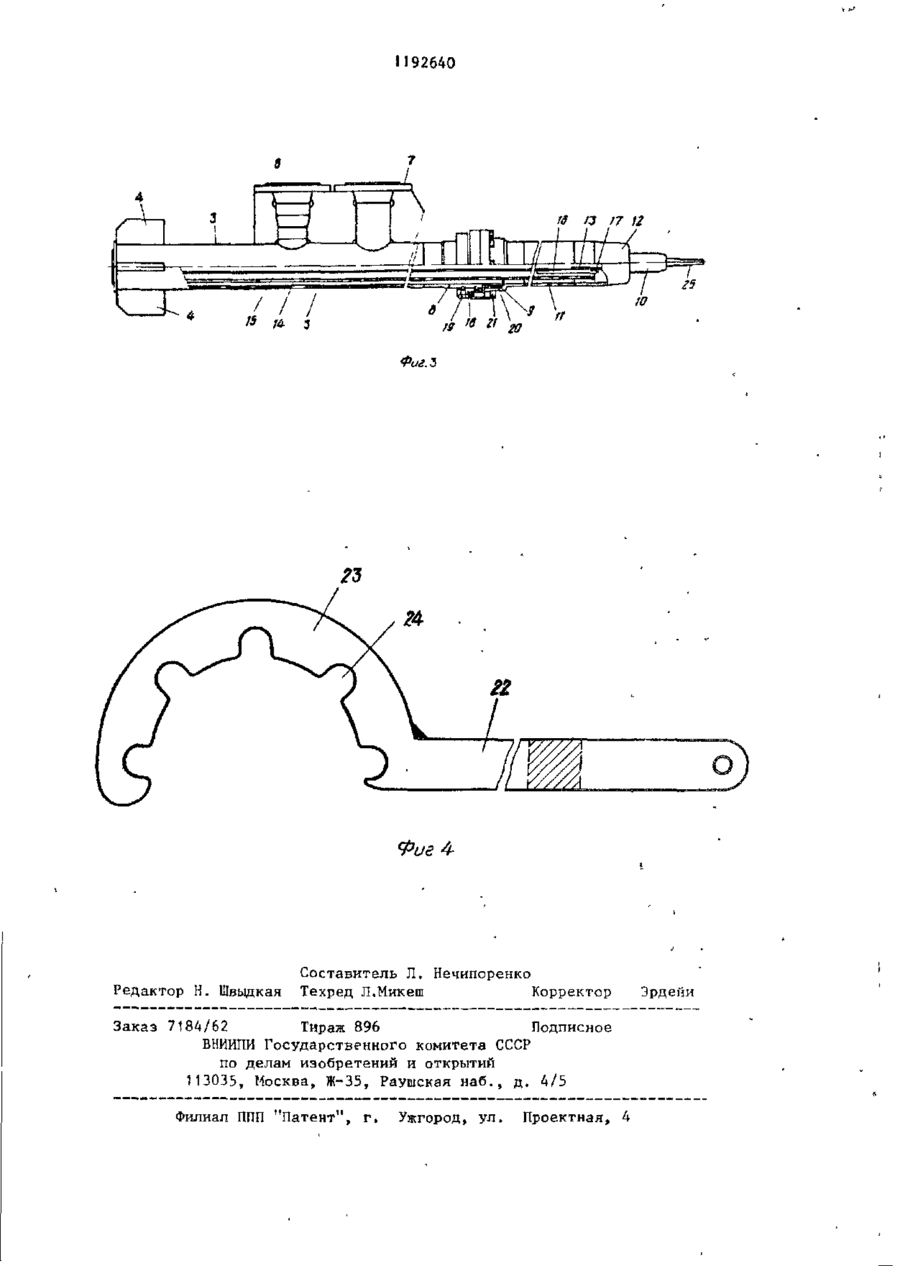

1. УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ И ОТБОРА ПРОБ ИЗ МЕТАЛЛУРГИЧЕСКОЙ ПЕЧИ, содержащее удлиненные наружный, внутренний и установленный внутри внутреннего промежуточные трубчатые элементы, снабженные на нижнем конце пробником, установленным с возможностью вращения вокруг продольной оси устройства, а на верхнем конце - приспособлением для их подвешивания, и соединения для сообщения с внутренним пространством устройства, о т л и ч а ю щ е еся тем, что, с целью упрощения изготовления и ремонта устройства, а также расширения его технологических возможностей, наружный трубчатый элемент вблизи верхнего конца выполнен разъемным, при этом верхняя часть наружного элемента с соединениями для сообщения с внутренним пространством устройства установлена неподвижно относительно приспособления для подвешивания, а нижняя часть наружного элемента с пробником выполнена вращающейся вокруг продольной оси относительно приспособления для подвешивания внутренних и промежуточных трубчатых элементов. 2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что внутренний трубчатый элемент на нижнем конце снабжен удлинителем и дополнительной трубкой, установленной с возможностью вращения относительно удлинителя. 3.Устройство по пп.1 и 2, о т л и ч а ю щ е е с я тем, что нижний конец промежуточного трубчатого элемента установлен свободно и снабжен приспособлением для концентричной установки его относительно наружного элемента. 1 П92640 Изобретение касается устройства, і используемого для проведения нзме- ' рений и/или взятия проб в металлургической печи. В основном такое устройство используется в металлур- 5 гической печи, где имеется основная труба для подачи кислорода, в которой устройство, имеющее пробник на своем нижнем конце, погружается в ванну горячего металла и изымается из нее. (О Предлагаемое устройство описано на примере его применения в конвертере для получения стали, в котором жидкий чугун преобразуется в сталь п результате продувки кислорода сверху 15 из основной трубы. Возможно также испопьзоваиие изобретения в металлургических печах с другим типом металлургического процесса. Цель изобретения состоит в упроще-20 нии изготовления и ремонта устройства, а также расширении его технологических возможностей. На фиг. 1 схематически представлено устройство, общий вид; на фиг.2-25 то же, после продувки кислорода; на фиг. 3 - то же, продольный разрез; на фиг. 4 - вспомогательное средство (ключ), используемое для поворота устройства. 30 На фиг. 1 и 2 показан основной трубопровод 1, который используется для продувки кислорода в ванну расплавленного металла 2. Устройство 3 для отбора проб показано в его самом 35 нижнем положении, расположенное обыч но параллельно основному трубопроводу 1 и снабженное фланцами 4 и пробником 5, установленным на его нижнем конце, погружаемым в ванну металла. 40 Расположенные на верхнем конце устройства 3 фланцы 4 служат для подвешивания устройства 3 в приводной системе (не показана), используемой для его вертикального переме- *, щеиия. Впуск 6 и выпуск 7 для охлаждающей жидкости присоединены вблизи верхнего конца устройства 3, так что устройство охлаждается до самого монтажного средства пробника 5 пото50 ком охладителя в нем. 2 калькой оси и снабжены прокладкой для предотвращения утечки охладителя . Наружный трубчатый элемент имеет монтажный элемент 10 и нижнюю часть 11, которая может вращаться вокруг продольной оси копья относительно фланцев 4 подвески. На нижнем конце устройства 3 имеется пробка 12, скрепленная с вращающейся частью 11 наружного элемента, снабженного дополнительной трубкой 13. Внутри наружного элемента с вращающейся нижней частью 11 установлены промежуточные 14 и внутренние 15 трубы, которые крепятся к верхнему концу устройства 3 (фиг. 3 ) . Таким образом, трубы 14, 15 образуют с наружной трубой два концентрических кольцевых пространства для нисхождения и восхождения потока охлаждающей жидкости, соединенных соответственно с соединениями впуска и выпуска 6, 7, которые расположены на невращающейся верхней части наружной трубой. Нижний конец промежуточной трубы 14 является свободным, обеспечивает свободное сообщение кольцевых пространств на этом конце устройства. Пространство во внутренней трубе 15 может использоваться для кабеля, соединяющегося с пробником 5, установленным на нижнем конце устройства. Направленная вверх трубка 13 соединяется с трубчатым нижним удлинителем 16 внутренней трубы 15. Труба 13 вращается в удлинителе 16 и герметизируется относительно него двумя жидкостно-непропускающими герметизирующими кольцами 17. Монтажный элемент 10 для пробника 5 крепится к пробке 12 (фиг. 2 ) . Таким образом, пробка 12 удерживает неподвижно пробник 5 на вращающейся части 11 и образует вращающееся соединение пробника с внутренней трубой 15 на нижнем конце устройства 3. Кольцо 18 ьращается вокруг части 8, имеет подшипники, герметизируемые с помощью винтов 19 и движущимися в канавке в части 8. Соединительные части 8 и 9 герметизируются относительно друг друга прокладкой 20 для непропускания жидкости. Соединительная часть 9 крепится к кольцу 18 винтами 21. Вблизи верхнего конца устройства 3 его наружный трубчатый элемент и корпус поделен, и две части его соединяются муфтой, образованной двумя 55 соединительными частями 8 и 9. Соединительные части 8, 9 могут вращаться Круглая шляпка головок винтов 21 относительно друг друга вокруг вертитакже служит в качестве захвата при 1192640 4 обратную сторону, пока снова не стаиспользовании для поворота части нет прямым, как показано пунктирнытрубы 11 относительно соединительми линиями на фиг. 2. ной части 8. Ключ, предназначенный Л Посде завершения второй фазы для этой цели» состоит из рукоятки 5 продувки и соответствующего подъема 22 и полукруглой части 23 с вырезаи опускания устройства нет необходими 24 (фиг. 4 ) . Вырезы 24 соответстмости во взаимном вращении соединивуют головкам винтов 21. тельных частей 8 и 9, так как устМонтажный элемент 10 пробника 5 ройство теперь имеет такое полоснабжен контактным блоком 25. .жение и форму, которое оно имеУстройство работает следующим 10 ло в первоначальном положении образом. (фиг. 1). Только после дальнейшего использования устройства оно снова На фиг. 1 сплошными линиями поизгибается, и две части наружной казано положение устройства перед продувкой кислорода через ванну ме- 15 части трубы его должны быть взаимно повернуты. Если этот порядок соблюталла. Устройство в это время являдается, то достаточно, если нижняя ется прямым и вертикальным. Во вречасть наружной трубы устройства помя продувки устройство нагревается , ворачивается на 180 о после каждых с одной стороны больше, чем с друдвух использований. гой таким образом, что оно изгибает- 20 Вращение части 11 наружной трубы ся в сторону места продувки и достипоэтому не вызывает вращения промегает положения, показанного пунктиржуточной и внутренней труб 14, 15, ными линиями. которые не разделены относительно враДалее устройство перемещается щения. Когда наружная труба 11 дефор25 вверх, и в поднятом положении соедимируется (фиг. 1 и 2) и когда она нительная часть 9 поворачивается на поворачивается на 180 а , внутренняя 180 по отношению к соединительной труба 15 сдерживается для сохранечасти 8 так, что устройство снова пения своего концентриситета в наружремешается в опущенное положение, ной трубе соединениями 13, 16. Пропри котором оно занимает положение, 30 межуточная труба 14 также сдерживапоказанное сплошными линиями на ется и поэтому может утрачивать свой фиг. 2. Так как металл снова продуконцентриситет, но это отрицательно вается, устройство изгибается в не влияет на поток охладителя. фиг 1 1192640 Фиг. 3 22 і Фиг 4 Редактор Н. Швыдкая Составитель Л. Нечипоренко Техред Л.Микеш Корректор Заказ 7184/62 Тираж 896 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Эрдеии
