Багатопроменева дзеркальна скануюча антена
Номер патенту: 49709
Опубліковано: 11.05.2010
Автори: Федотова Марина Вячеславівна, Вахнова Олена Володимирівна, Михайлова Ганна Володимирівна, Іваніцин Вадим Євгенович, Михайлов Максим Володимирович, Пасльон Володимир Володимирович
Формула / Реферат
1. Багатопроменева дзеркальна скануюча антена, що містить основне параболічне й допоміжне дзеркала, виконані з радіопрозорого матеріалу й покриті реверсивним матеріалом, опромінювач і джерела керуючих сигналів, розташовані у розкриві й зі зворотного боку основного дзеркала, при цьому фокус основного параболічного дзеркала збігається з фокусом допоміжного дзеркала, яка відрізняється тим, що опромінювач розташований у фокусі основного параболічного і допоміжного дзеркал, при цьому допоміжне дзеркало має вертикальний профіль у формі дуги кола у верхній частині й у формі частини параболи - у нижній частині, а горизонтальний профіль є парабола.
2. Багатопроменева дзеркальна скануюча антена за п. 1, яка відрізняється тим, що основне параболічне дзеркало виконане зрізаним за еліпсоподібним контуром.
Текст

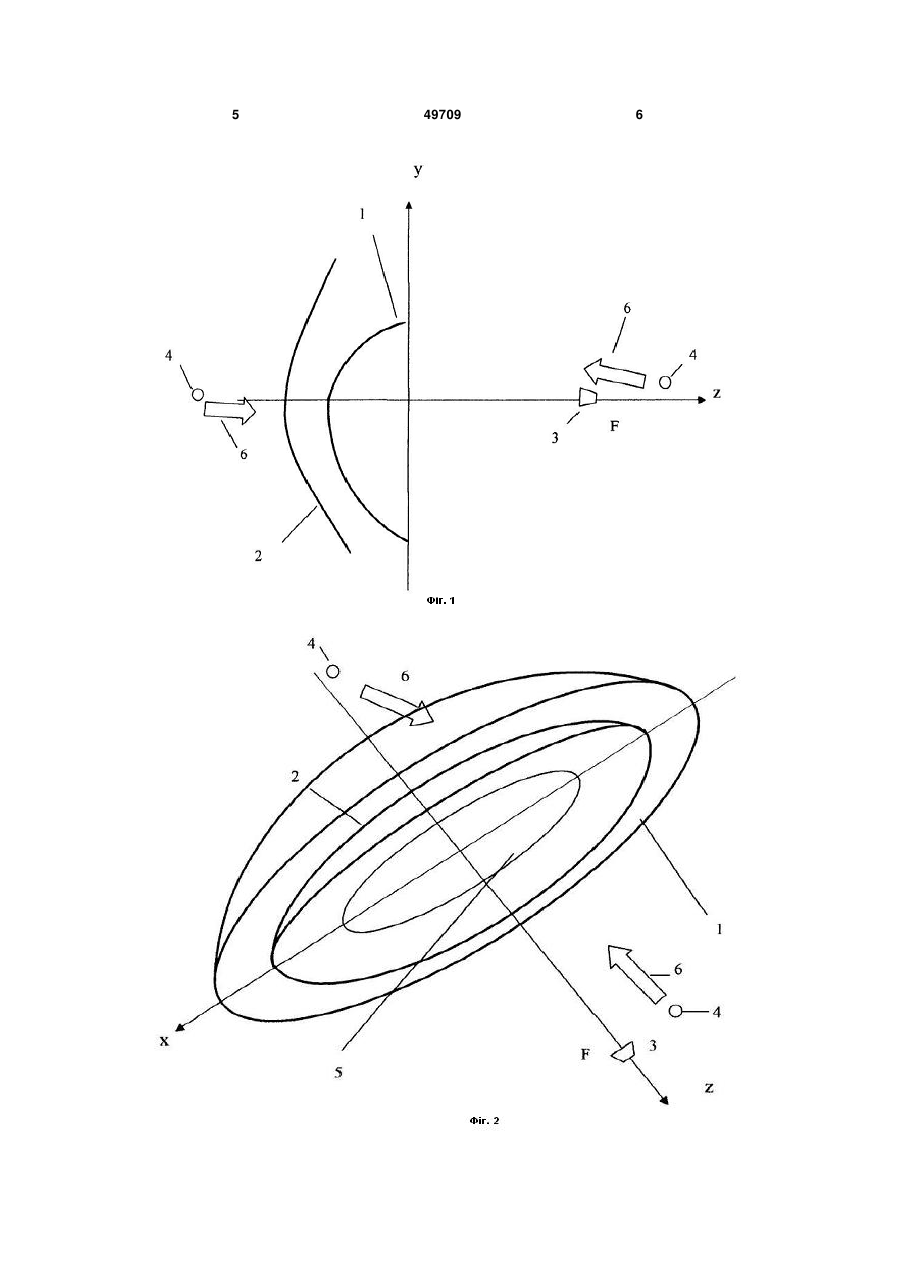

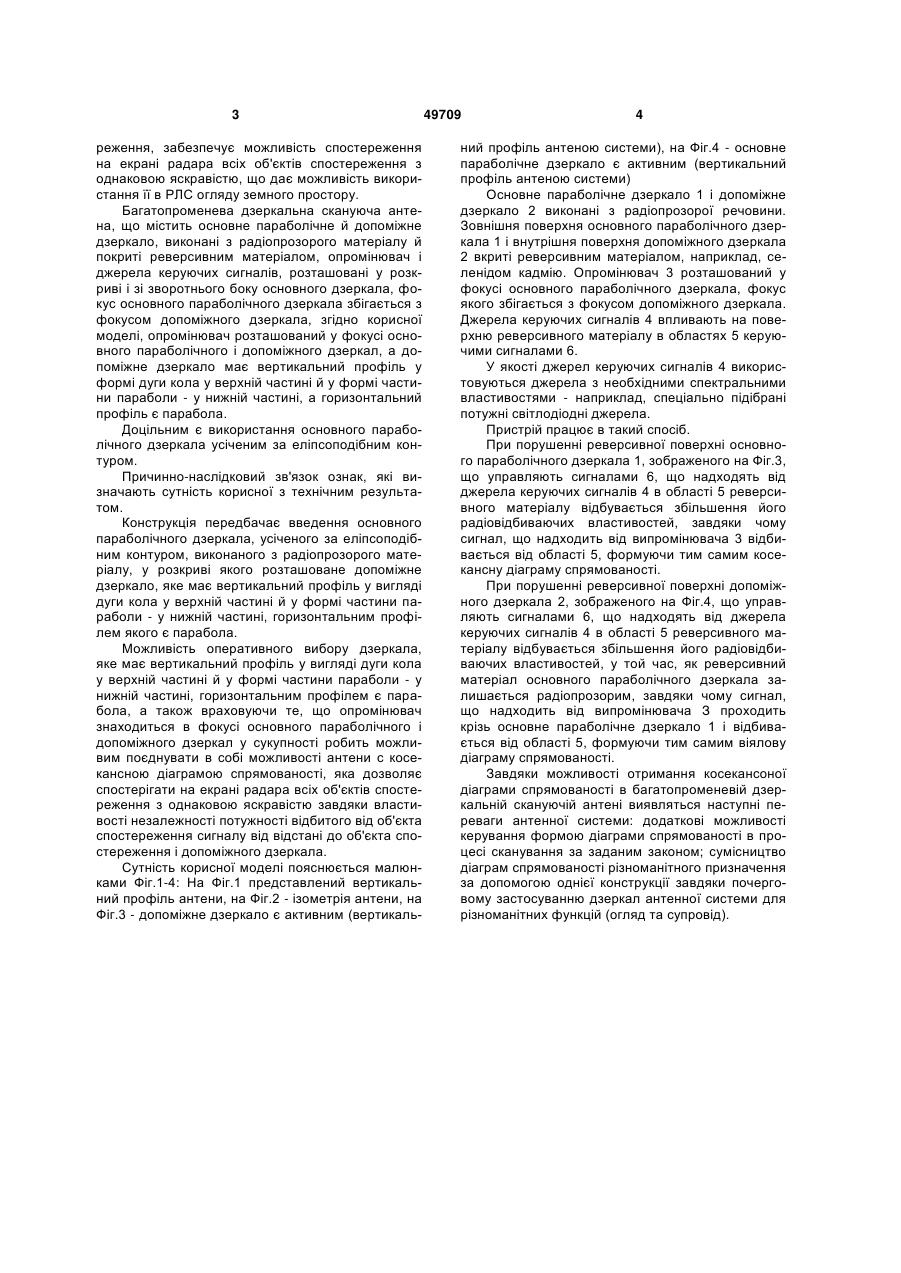

1. Багатопроменева дзеркальна скануюча антена, що містить основне параболічне й допоміжне дзеркала, виконані з радіопрозорого матеріа 3 реження, забезпечує можливість спостереження на екрані радара всіх об'єктів спостереження з однаковою яскравістю, що дає можливість використання її в РЛС огляду земного простору. Багатопроменева дзеркальна скануюча антена, що містить основне параболічне й допоміжне дзеркало, виконані з радіопрозорого матеріалу й покриті реверсивним матеріалом, опромінювач і джерела керуючих сигналів, розташовані у розкриві і зі зворотнього боку основного дзеркала, фокус основного параболічного дзеркала збігається з фокусом допоміжного дзеркала, згідно корисної моделі, опромінювач розташований у фокусі основного параболічного і допоміжного дзеркал, а допоміжне дзеркало має вертикальний профіль у формі дуги кола у верхній частині й у формі частини параболи - у нижній частині, а горизонтальний профіль є парабола. Доцільним є використання основного параболічного дзеркала усіченим за еліпсоподібним контуром. Причинно-наслідковий зв'язок ознак, які визначають сутність корисної з технічним результатом. Конструкція передбачає введення основного параболічного дзеркала, усіченого за еліпсоподібним контуром, виконаного з радіопрозорого матеріалу, у розкриві якого розташоване допоміжне дзеркало, яке має вертикальний профіль у вигляді дуги кола у верхній частині й у формі частини параболи - у нижній частині, горизонтальним профілем якого є парабола. Можливість оперативного вибору дзеркала, яке має вертикальний профіль у вигляді дуги кола у верхній частині й у формі частини параболи - у нижній частині, горизонтальним профілем є парабола, а також враховуючи те, що опромінювач знаходиться в фокусі основного параболічного і допоміжного дзеркал у сукупності робить можливим поєднувати в собі можливості антени с косекансною діаграмою спрямованості, яка дозволяє спостерігати на екрані радара всіх об'єктів спостереження з однаковою яскравістю завдяки властивості незалежності потужності відбитого від об'єкта спостереження сигналу від відстані до об'єкта спостереження і допоміжного дзеркала. Сутність корисної моделі пояснюється малюнками Фіг.1-4: На Фіг.1 представлений вертикальний профіль антени, на Фіг.2 - ізометрія антени, на Фіг.3 - допоміжне дзеркало є активним (вертикаль 49709 4 ний профіль антеною системи), на Фіг.4 - основне параболічне дзеркало є активним (вертикальний профіль антеною системи) Основне параболічне дзеркало 1 і допоміжне дзеркало 2 виконані з радіопрозорої речовини. Зовнішня поверхня основного параболічного дзеркала 1 і внутрішня поверхня допоміжного дзеркала 2 вкриті реверсивним матеріалом, наприклад, селенідом кадмію. Опромінювач 3 розташований у фокусі основного параболічного дзеркала, фокус якого збігається з фокусом допоміжного дзеркала. Джерела керуючих сигналів 4 впливають на поверхню реверсивного матеріалу в областях 5 керуючими сигналами 6. У якості джерел керуючих сигналів 4 використовуються джерела з необхідними спектральними властивостями - наприклад, спеціально підібрані потужні світлодіодні джерела. Пристрій працює в такий спосіб. При порушенні реверсивної поверхні основного параболічного дзеркала 1, зображеного на Фіг.3, що управляють сигналами 6, що надходять від джерела керуючих сигналів 4 в області 5 реверсивного матеріалу відбувається збільшення його радіовідбиваючих властивостей, завдяки чому сигнал, що надходить від випромінювача 3 відбивається від області 5, формуючи тим самим косекансну діаграму спрямованості. При порушенні реверсивної поверхні допоміжного дзеркала 2, зображеного на Фіг.4, що управляють сигналами 6, що надходять від джерела керуючих сигналів 4 в області 5 реверсивного матеріалу відбувається збільшення його радіовідбиваючих властивостей, у той час, як реверсивний матеріал основного параболічного дзеркала залишається радіопрозорим, завдяки чому сигнал, що надходить від випромінювача З проходить крізь основне параболічне дзеркало 1 і відбивається від області 5, формуючи тим самим віялову діаграму спрямованості. Завдяки можливості отримання косекансоної діаграми спрямованості в багатопроменевій дзеркальній скануючій антені виявляться наступні переваги антенної системи: додаткові можливості керування формою діаграми спрямованості в процесі сканування за заданим законом; сумісництво діаграм спрямованості різноманітного призначення за допомогою однієї конструкції завдяки почерговому застосуванню дзеркал антенної системи для різноманітних функцій (огляд та супровід). 5 49709 6 7 Комп’ютерна верстка О. Рябко 49709 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMultibeam mirror scanning antenna
Автори англійськоюPaslion Volodymyr Volodymyrovych, Fedotova Maryna Viacheslavivna, Mykhailov Maksym Volodymyrovych, Mykhailova Hanna Volodymyrivna, Ivanitsyn Vadym Yevhenovych, Vakhnova Olena Volodymyrivna
Назва патенту російськоюМноголучевая сканирующая антенна
Автори російськоюПаслён Владимир Владимирович, Федотова Марина Вячеславовна, Михайлов Максим Владимирович, Михайлова Анна Владимировна, Иваницин Вадим Евгеньевич, Вахнова Елена Владимировна
МПК / Мітки
МПК: H01Q 19/10
Мітки: скануюча, дзеркальна, багатопроменева, антена
