Пристрій для закріплення спіралей шнеків

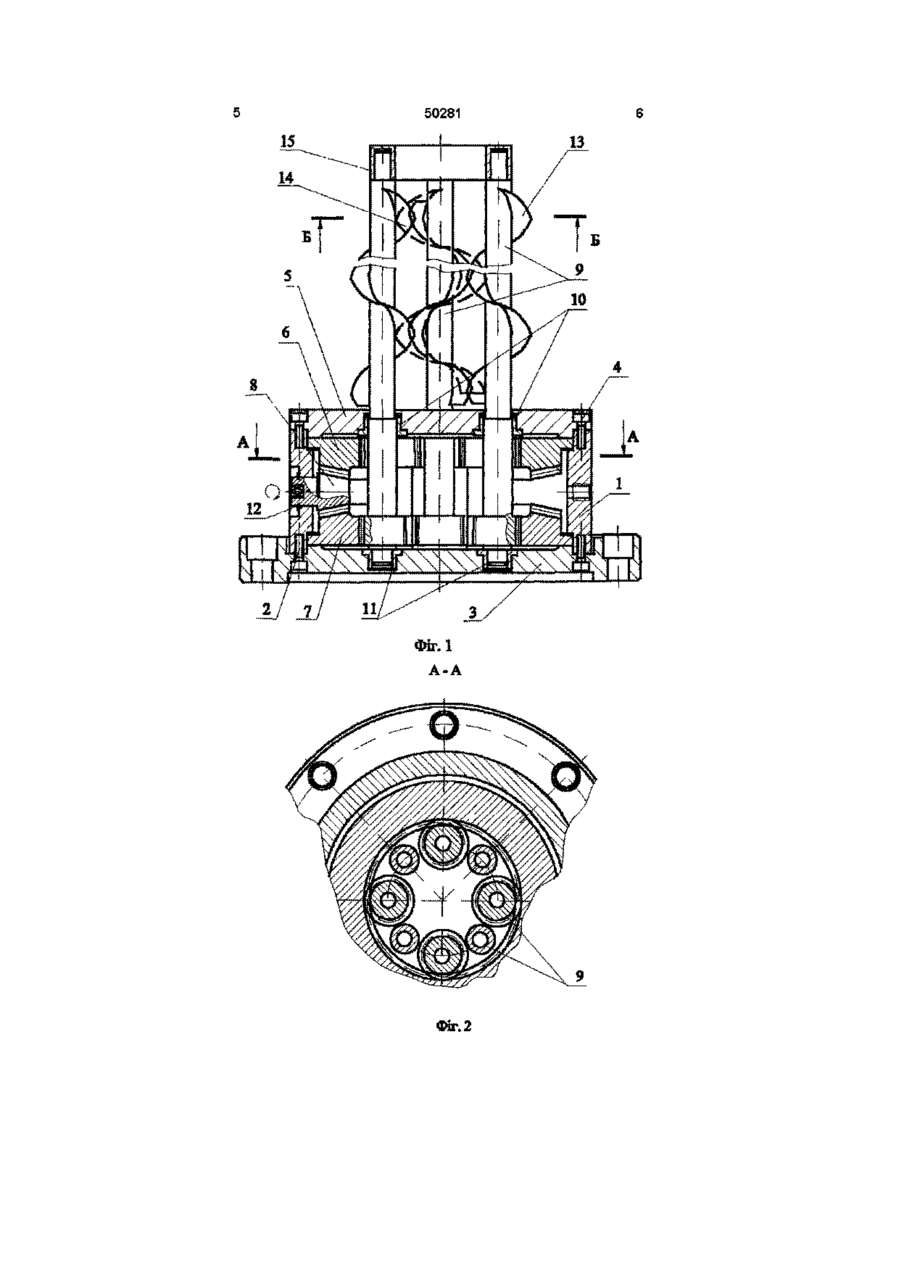

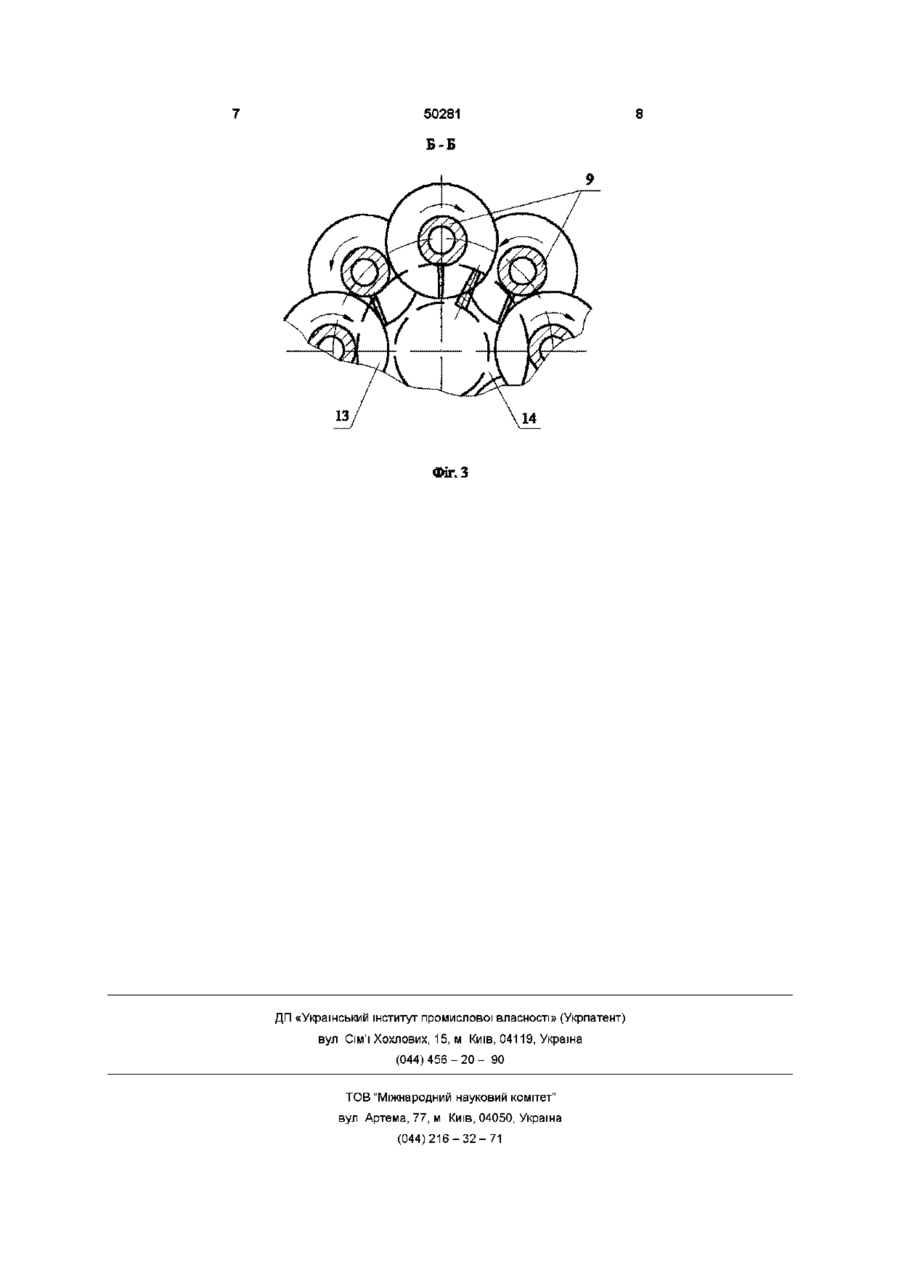

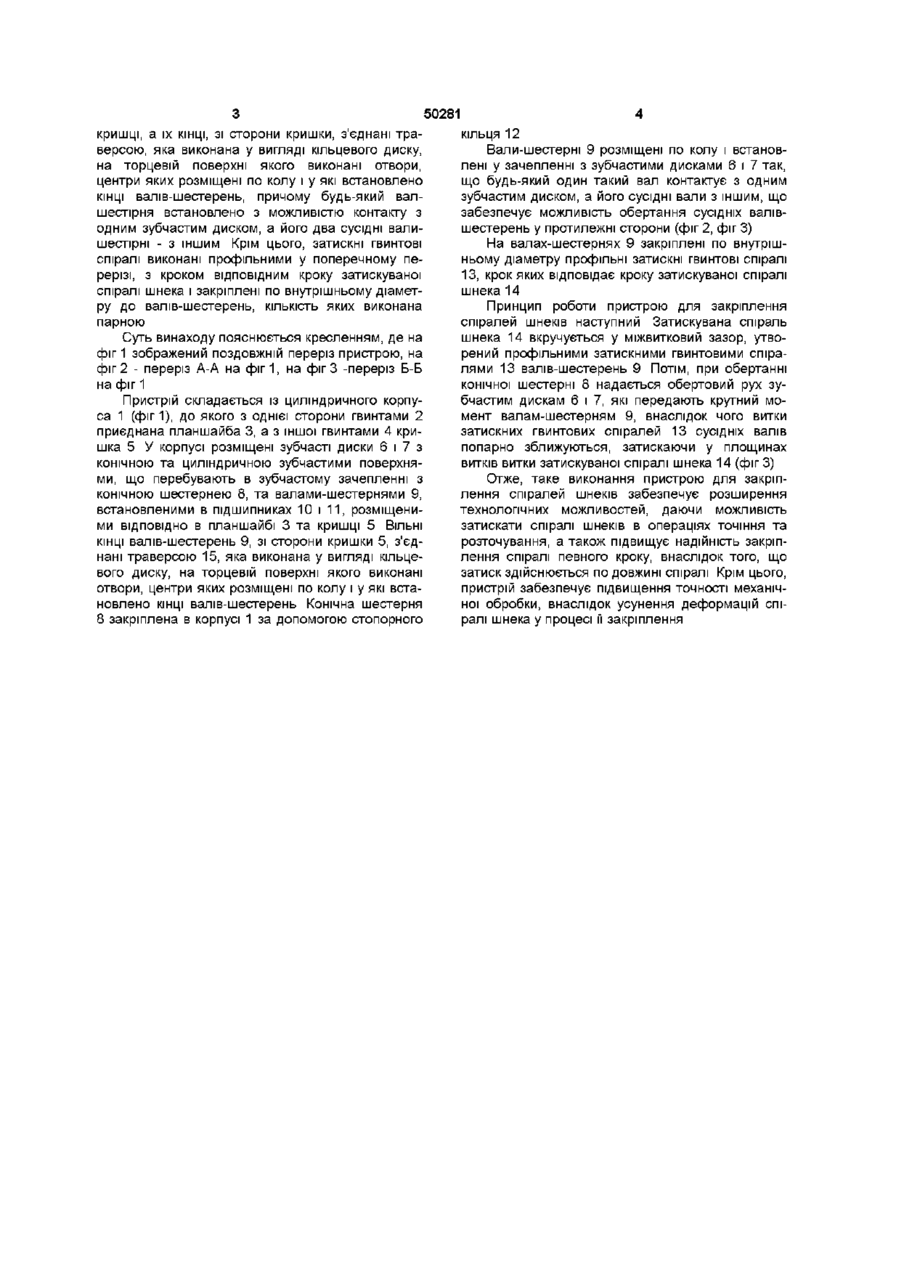

1 Пристрій для закріплення спіралей шнеків, який виконаний у вигляді встановленого на планшайбі циліндричного корпуса, до якого прикріплена кришка і який містить конічну шестірню, зубчастий диск з конічною зубчастою поверхнею та затискні гвинтові спіралі, який відрізняється тим, що в пристрій додатково встановлено зубчастий диск з можливістю взаємодії з конічною шестірнею, причому обидва зубчасті диски виконані додатково з циліндричними зубчастими поверхнями по внутрішньому діаметру з можливістю зачеплення з валами-шестернями, центри яких розміщені по колу, і які встановлено на підшипниках, що розміщені з одного боку в планшайбі, з іншого - у кришці, а їх КІНЦІ з боку кришки з'єднані траверсою, яка виконана у вигляді кільцевого диска, на торцевій поверхні якого виконані отвори, центри яких розміщені по колу і у які встановлено КІНЦІ валівшестерень, причому будь-який вал-шестірню встановлено з можливістю контакту з одним зубчастим диском, а його два сусідні вали-шестерні з іншим 2 Пристрій по п 1, який відрізняється тим, що затискні гвинтові спіралі виконані профільними у поперечному перерізі з кроком, ВІДПОВІДНИМ кроку затискуваної спіралі шнека, і закріплені по внутрішньому діаметру до валів-шестерень, КІЛЬКІСТЬ яких виконана парною Винахід відноситься до машинобудування і може використовуватися для затиску спіралей шнеків при їх механічній обробці Відомий пристрій для закріплення спіралей шнеків, який складається з корпуса, на якому встановлені два пакета мембран, між якими розміщена втулка, та стержня, який встановлений у корпусі (Терликова Т Ф и др Основы конструирования приспособлений - М Машиностроение, 1980, рис 50) Недоліком такого пристрою є неможливість закріплення спіралей шнеків розтягнутих на великий крок, та значні деформації и гвинтової стрічки, внаслідок її затиску Крім цього, таким пристроєм неможливо здійснювати закріплення спіралі шнека, наприклад, з метою її точіння по внутрішньому контурі Найближчим до заявленого винаходу є затискний пристрій для обробки деталей типу тіл обертання, який виконаний у вигляді встановленого на планшайбі циліндричного корпуса, до якого прикріплена кришка і який містить конічну шестерню, зубчастий диск з конічною зубчастою поверхнею та затискні гвинтові спіралі (Геник І С Затискний пристрій для обробки деталей типу тіл обертання // Збірник наукових праць національного аграрного університету Том І Сучасні проблеми сільськогосподарського машинобудування Київ, 1997, с 103) Недоліком такого пристрою є неможливість закріплення спіралей шнеків В основу винаходу поставлено завдання удосконалення пристрою для закріплення спіралей шнеків, з метою розширення технологічних можливостей, підвищення надійності та точності закріплення, шляхом того, що в пристрій, який виконаний у вигляді встановленого на планшайбі циліндричного корпуса, до якого прикріплена кришка і який містить конічну шестерню, зубчастий диск з конічною зубчастою поверхнею та затискні гвинтові спіралі, додатково установлено зубчастий диск з можливістю взаємодії з конічною шестірнею, причому обидва зубчасті диски виконані додатково з циліндричними зубчастими поверхнями по внутрішньому діаметру з можливістю зачеплення з валами- шестірнями, центри яких розміщені по колу, і які встановлено на підшипниках, що розміщені з однієї сторони в планшайбі, з іншої - у 00 о ю 50281 кришці, а їх КІНЦІ, зі сторони кришки, з єднані траверсою, яка виконана у вигляді кільцевого диску, на торцевій поверхні якого виконані отвори, центри яких розміщені по колу і у які встановлено КІНЦІ валів-шестерень, причому будь-який валшестірня встановлено з можливістю контакту з одним зубчастим диском, а його два сусідні валишестірні - з іншим Крім цього, затискні гвинтові спіралі виконані профільними у поперечному перерізі, з кроком ВІДПОВІДНИМ кроку затискуваної спіралі шнека і закріплені по внутрішньому діаметру до валів-шестерень, КІЛЬКІСТЬ ЯКИХ виконана парною Суть винаходу пояснюється кресленням, де на фіг 1 зображений поздовжній переріз пристрою, на фіг 2 - переріз А-А на фіг1, на фіг 3 -переріз Б-Б на фіг 1 Пристрій складається із циліндричного корпуса 1 (фіг1), до якого з однієї сторони гвинтами 2 приєднана планшайба 3, а з іншої гвинтами 4 кришка 5 У корпусі розміщені зубчасті диски 6 і 7 з конічною та циліндричною зубчастими поверхнями, що перебувають в зубчастому зачепленні з конічною шестернею 8, та валами-шестернями 9, встановленими в підшипниках 10 і 11, розміщеними ВІДПОВІДНО в планшайбі 3 та кришці 5 ВІЛЬНІ КІНЦІ валів-шестерень 9, зі сторони кришки 5, з'єднані траверсою 15, яка виконана у вигляді кільцевого диску, на торцевій поверхні якого виконані отвори, центри яких розміщені по колу і у які встановлено КІНЦІ валів-шестерень Конічна шестерня 8 закріплена в корпусі 1 за допомогою стопорного кільця 12 Вали-шестерні 9 розміщені по колу і встановлені у зачепленні з зубчастими дисками 6 і 7 так, що будь-який один такий вал контактує з одним зубчастим диском, а його сусідні вали з іншим, що забезпечує можливість обертання сусідніх валівшестерень у протилежні сторони (фіг 2, фіг 3) На вал ах-шестернях 9 закріплені по внутрішньому діаметру профільні затискні гвинтові спіралі 13, крок яких відповідає кроку затискуваної спіралі шнека 14 Принцип роботи пристрою для закріплення спіралей шнеків наступний Затискувана спіраль шнека 14 вкручується у міжвитковий зазор, утворений профільними затискними гвинтовими спіралями 13 валів-шестерень 9 Потім, при обертанні конічної шестерні 8 надається обертовий рух зубчастим дискам 6 і 7, які передають крутний момент валам-шестерням 9, внаслідок чого витки затискних гвинтових спіралей 13 сусідніх валів попарно зближуються, затискаючи у площинах витків витки затискуваної спіралі шнека 14 (фіг 3) Отже, таке виконання пристрою для закріплення спіралей шнеків забезпечує розширення технологічних можливостей, даючи можливість затискати спіралі шнеків в операціях точіння та розточування, а також підвищує надійність закріплення спіралі певного кроку, внаслідок того, що затиск здійснюється по довжині спіралі Крім цього, пристрій забезпечує підвищення точності механічної обробки, внаслідок усунення деформацій спіралі шнека у процесі її закріплення 50281 13 Фіг. 1 А-А іг. 2 50281 Б-Б Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
