Машина для очищення зерна

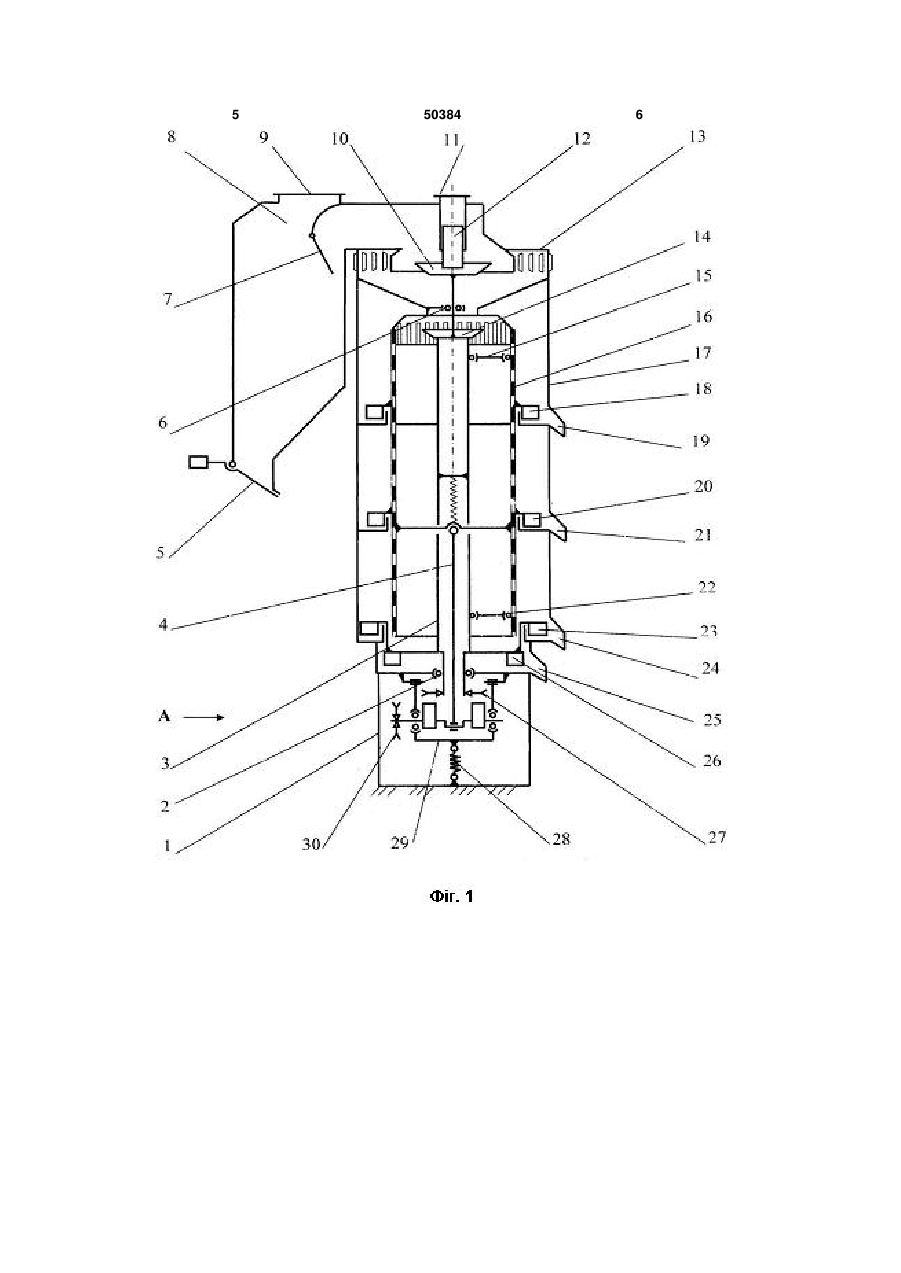

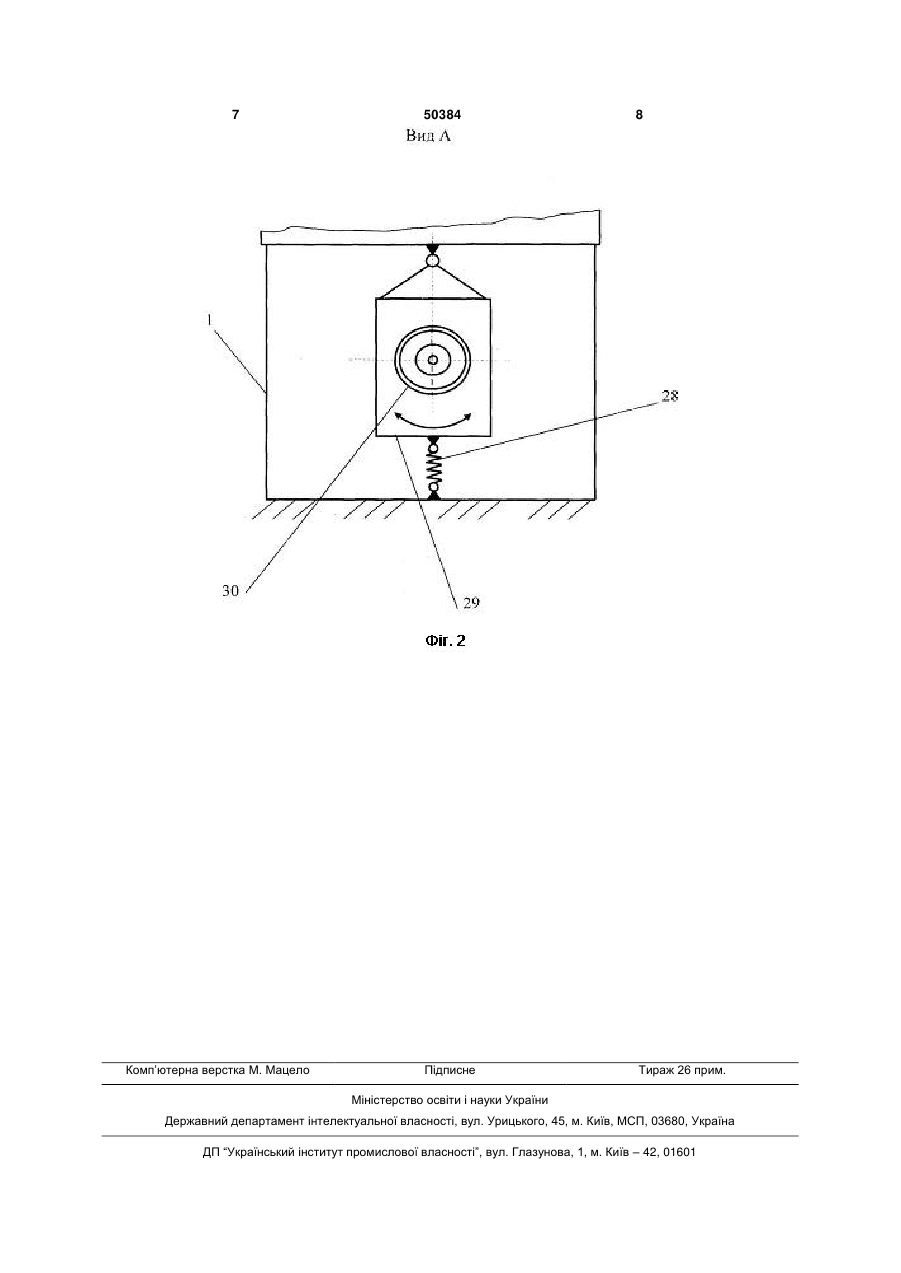

Машина для очищення зерна, що включає принаймні один очисний блок, закріплений нерухомою основою на рамі машини, кривошипний вібратор та приводи, яка відрізняється тим, що нижня частина корпуса вібратора приєднана до рами машини за допомогою пружини. (19) (21) u200911587 (22) 13.11.2009 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 50384 4 Технічна суть та принцип роботи запропонослужить лоток 24, а для вивантаження домішок ваного пристрою пояснюються кресленням. лотки 19, 21 та 25. На Фіг.1 наведена схема машини, поздовжній Описана вище машина для очищення насіння розріз. використовується таким чином. На Фіг.2 - схема приєднання вібратора (вид А). При пуску машини в дію циліндричне решето Запропонована машина для очищення зерна 16, розподільник 14, та розкидач 10 за допомогою має раму 1, встановлений на опорах 2 та 6 остов шківа 27 приводяться в обертальний рух навколо ротора 3, на якому з допомогою спиць 15 та 22 вертикальної вісі, а решето 16, крім того, за допошарнірно підвішене з можливістю переміщатись в могою вібратора 29 та шатуна 4 - в коливальний осьовому напрямку циліндричне решето 16, закрирух вздовж указаної вісі. Потік повітря, створювате кожухом 17. В верхній частині кожуха 17 встаний вентилятором , проходить крізь пневмосепановлений пневмосепаруючий пристрій 13, до якого руючий пристрій 13, минає заслінку 7, потрапляє в приєднана відстійна камера 8. Пневмосепаруючий відстійну камеру 8 і через повітропровід, приєднапристрій 13 має розкидач 10 для подачі вихідного ний до фланця 9, виводиться за межі машини. матеріалу, встановлений на одній осі з решетом Вихідна зернова суміш через патрубок 11 та заслі16. Повітряний потік, необхідний для роботи пневнку 12 подається на розкидач 10, за допомогою мосепаруючого пристрою 13 створюється з допоякого вводиться в пневмосепаруючий пристрій 13, могою вентилятора, встановленого поза машиною де очищується від легких домішок. Легкі домішки і приєднаного до фланця 9 відстійної камери 8. транспортуються повітряним потоком в відстійну Відстійна камера 8 має повітряну заслінку 7 для камеру 8, де завдяки зміні напрямку руху та дії регулювання швидкості повітряного потоку і оснаінерційних сил, рухаються вздовж внутрішньої стіщена вакуум - клапаном 5. В верхній частині манки, опускаються в нижню частину повітряної кашини розташований завантажувальний патрубок мери 8 і за допомогою вакуум - клапана 5 виван11, обладнаний заслінкою 12. В верхній частині тажуються з машини. Очищене зерно циліндричного решета 16 встановлений розподіспрямовується розподільником 14 на внутрішню льник 14 для подачі очищуваного зернового матеповерхню решета 16. Під впливом відцентрових ріалу. Циліндричне решето 16 за допомогою шасил інерції та тертя частки суміші утримуються на туна 4 зв'язане з самобалансним кривошипним поверхні решета 16, а завдяки коливанням останвібратором 29. Нижня частина корпуса вібратора нього - рухаються зверху вниз. При цьому в верх29 за допомогою пружини розтягування приєднана ній частині решета 16 видаляються дрібні домішки, до рами машини 1. Приведення решета 16 в оберв середній - дрібне зерно, а в нижній - відповідно тальний рух здійснюється з допомогою шківа 27, а очищене зерно та крупні домішки. Дрібні домішки, в коливальний рух - вібратором 29 з допомогою дрібне та очищене зерно, крупні домішки лопаткашківа 30. Для вивантаження очищеного зерна ми 18, 20, 23 та 26 направляються у відповідні лотки 19, 21, 24, 25 і виводяться з машини. 5 50384 6 7 Комп’ютерна верстка М. Мацело 50384 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
