B61D 5/06 — монтаж цистерн на рамах; кузова цистерн, виконувані як одне ціле з рамою

Номер патенту: 111999

Опубліковано: 11.07.2016

Автори: Чепурний Анатолій Данилович, Шпак Сергій Олександрович, Шейченко Роман Ігорович, Литвиненко Олександр Віталійович, Полетун Леонід Юхимович, Граборов Роман Вікторович, Клопков Лев Миколайович

МПК: B61D 5/06

Мітки: вагон-цистерна

Формула / Реферат:

Вагон-цистерна, що містить ходові візки, автозчіпне, ударно-тягове та гальмівне обладнання, з'єднаний з консольними рамами через опори котел, який відрізняється тим, що котел виконаний щонайменше з п'яти царг, що являють собою тіла обертання, та двох днищ, при цьому середня царга виконана у вигляді двох півциліндрів, з'єднаних між собою плоскими вставками, консольні царги виконані циліндричними, а між середньою й консольними царгами...

Номер патенту: 107726

Опубліковано: 24.06.2016

Автори: Калугін Олександр Васильович, Іванов Алєксандр Ніколаєвіч, Лавренко Дмитро Трохимович, Квактун Дєніс Алєксандровіч, Шєвчєнко Дєніс Владіміровіч, Дєнєжкін Дмітрій Борісовіч

МПК: B61D 5/06

Мітки: казана, цистерни, рами, вузол, вагона, кріплення

Формула / Реферат:

1. Вузол кріплення казана цистерни до рами вагона, що містить приварені до обичайки казана цистерни опорні пластини з несучими монтажними ребрами, який відрізняється тим, що для збільшення периметра кромок під зварювання опорних пластин один або обидва кінця опорних пластин виконані з розширенням, що сполучається з основною середньою частиною опорної пластини.2. Вузол кріплення за п. 1, який відрізняється тим, що розширення кінців...

Номер патенту: 110431

Опубліковано: 25.12.2015

Автори: Тейлор Скотт, Рейнолдс Фредерік Дж.

МПК: B61D 5/06, B65D 88/12, B60P 3/22 ...

Мітки: середовища, проходом, сходовим, текучого, перегородками, цистерна

Формула / Реферат:

1. Цистерна, яка містить:поперечні передню і задню стінки;множину протилежних бічних пластин, які проходять подовжньо, прикріплених до передньої і задньої стінок;днище, яке проходить подовжньо, і верхню частину, яка проходить подовжньо, прикріплену до передньої стінки, до задньої стінки і до кожної із бічних пластин, при цьому верхня частина, днище, бічні пластини і передня і задня стінки, таким чином, формують...

Номер патенту: 97762

Опубліковано: 10.04.2015

Автори: Манкевич Микола Борисович, Бубнов Валерій Михайлович, Фєйєрейзен Євген Олександрович, Марінюк В'ячеслав Степанович, Калініченко Володимир Анатолійович

МПК: B61D 5/06

Мітки: цистерна, залізнична

Формула / Реферат:

1. Залізнична цистерна, що містить ходову частину, гальмівне устаткування, котел, що включає циліндрову обичайку і днища, підкріплений крайніми і середніми шпангоутами, встановлений за допомогою опорних вузлів на напіврамах, які включають опорні листи на ділянках перерізу шворневих і хребтових балок, стрингери, з'єднані з нижньою частиною котла через подовжні накладки з листового прокату і кінцями з'єднані відповідно з протилежними...

Номер патенту: 96178

Опубліковано: 26.01.2015

Автори: Бубнов Валерій Михайлович, Рябцев Андрій Геннадійович, Красозов Олександр Олександрович, Тісенко Олександр Іванович

МПК: B61D 5/06

Мітки: залізнична, цистерна

Формула / Реферат:

1. Залізнична цистерна, що містить раму, ходову частину та котел, закріплений на рамі по шворневим перерізам за допомогою хомутів, а в середній частині - за допомогою лап, з'єднаних з лапами рами спеціальними болтами, яка відрізняється тим, що лапи котла та лапи рами виконані Г-подібними, причому лапи рами, закріплені на верхній поверхні хребтової балки і між полками лап, що примикають до хребтової балки, та вертикальною стінкою балки,...

Номер патенту: 95294

Опубліковано: 25.12.2014

Автори: Карапейчик Ігор Миколайович, Марінюк В'ячеслав Степанович, Степанов Дмитро Васильович, Бубнов Валерій Михайлович, Калініченко Володимир Анатолійович, Науменко Олександр Дмитрович

МПК: B61D 5/06

Мітки: цистерна, залізнична

Формула / Реферат:

1. Залізнична цистерна, яка містить ходову частину, гальмівне устаткування, котел, що включає циліндрову обичайку і днища, підкріплений крайніми і середніми шпангоутами, встановлений за допомогою опорних вузлів, які включають опорні листи на ділянках перетину шворневих і хребтових балок, стрингери, з'єднані з нижньою частиною котла через подовжні накладки з листового прокату і кінцями з'єднані відповідно з протилежними хребтовими балками,...

Номер патенту: 72134

Опубліковано: 10.08.2012

Автор: Павлюченков Михайло Васильович

МПК: B61D 5/06

Мітки: частини, цистерни, кріплення, рами, котла, залізничної, пристрій, ходової

Формула / Реферат:

Пристрій для кріплення котла залізничної цистерни на рамі ходової частини, що складається з вертикальних підкріплюючих діафрагм, встановлених на шкворневий лист та з'єднаних між собою похилими листами, який відрізняється тим, що верхній пояс діафрагм виконаний по радіальній дузі, на похилих листах монтуються кріплення для хомутів, а зверху на діафрагми приварені швелери, в які встановлені опорні бруски та опорний лист.

Номер патенту: 89966

Опубліковано: 25.03.2010

Автори: Кацаєв Едуард Сергійович, Кацаєв Костянтин Едуардович

МПК: B61D 5/06, B61D 3/16

Мітки: вагон, рідин, бензину, інших, перевезення

Формула / Реферат:

1. Вагон для перевезення бензину та інших рідин, що містить кузов з дахом, наливні і зливальні прилади, візки, автогальмо та автозчепи, який відрізняється тим, що кузов вагона має многокутник в поперечному перерізі, дах виконаний з плоскими кінцевими частинами, які розташовані в консольних частинах вагона, і виступаючою середньою частиною, поперечний переріз якої вписується в габарит рухомого складу, переходи однієї частини даху в іншу...

Номер патенту: 85427

Опубліковано: 26.01.2009

Автори: Нікітченко Андрій Андрійович, Бубнов Валерій Михайлович, Лавренко Дмитро Трохимович, Марінюк В'ячеслав Степанович, Мямлін Сергій Віталійович, Попов Степан Іванович

МПК: B61F 1/00, B61D 5/06

Мітки: цистерна, залізнична

Формула / Реферат:

1. Залізнична цистерна, що містить котел, який включає дві крайні і одну середню обичайку із зливним патрубком, розташованим на центральній осі, днища, підкріплений шпангоутами, встановлений на піврамах на ділянках перетину шворневих балок з кінцевими хребтовими балками за допомогою опорних вузлів, що включають опорні листи, стрингери, що скріплені з подовжніми листовими накладками, привареними до котла, яка відрізняється тим, що кожен...

Номер патенту: 33390

Опубліковано: 25.06.2008

Автори: Бурков Олександр Володимирович, Бубнов Валерій Михайлович, Анісімов Віктор Іванович, Тісенко Олександр Іванович

МПК: B60P 3/22, B61D 5/02, B61D 5/06 ...

Мітки: цистерна, вантажів, залізнична, порошкоподібних

Формула / Реферат:

1. Залізнична цистерна для порошкоподібних вантажів, що включає ходові частини, закріплений на рамі котел, що містить замкнену циліндричну обичайку з увареними в її нижню частину конічними бункерами і завантажувальні люки, яка відрізняється тим, що з обичайкою котла з'єднані днища у вигляді зрізаних конусів, закритих заглушками, і декілька шпангоутів, розташованих між бункерами, при цьому котел обпирається на раму за допомогою опор,...

Номер патенту: 27950

Опубліковано: 26.11.2007

Автори: Нікітченко Андрій Андрійович, Попов Степан Іванович, Бубнов Валерій Михайлович, Марінюк В'ячеслав Степанович, Лавренко Дмитро Трохимович, Мямлін Сергій Віталійович

МПК: B61D 5/06

Мітки: залізнична, цистерна

Формула / Реферат:

1. Залізнична цистерна, що містить ємність, яка включає дві крайні і одну середню обичайку із зливним патрубком, розташованим на центральній осі, і днища, підкріплена шпангоутами, встановлена за допомогою опорних вузлів, що включають опорні листи, стрингери, що скріплені з подовжніми листовими накладками, привареними до ємності, яка відрізняється тим, що кожен стрингер виконаний щонайменше з трьох частин - двох коротких і однієї довгої, між...

Номер патенту: 12504

Опубліковано: 15.02.2006

Автори: Гетьман Юрій Георгієвич, Лавренко Дмитро Трохимович, Калугін Олександр Васильович, Бубнов Валерій Михайлович, Нікітченко Андрій Андрійович, Марінюк В'ячеслав Степанович

МПК: B61D 5/06

Мітки: цистерна, залізнична

Формула / Реферат:

Залізнична цистерна, що містить ходову частину, закріплений на рамі котел, циліндрову обичайку і еліптичні днища, запобіжні щити, жорстко закріплені на рамі напроти днищ котла, зовнішні сходи з майданчиками, яка відрізняється тим, що співвідношення довжини циліндрової частини котла і його зовнішнього діаметра знаходиться в інтервалі 3,13-3,44.

Номер патенту: 7670

Опубліковано: 15.07.2005

Автори: Тісенко Олександр Іванович, Хаджинов Сергій Миколайович, Бубнов Валерій Михайлович, Михайлін Володимир Федорович, Приходько Максим Вікторович

МПК: B61D 5/06

Мітки: цистерна, залізнична

Формула / Реферат:

1. Залізнична цистерна, що містить змонтований на рамі котел, закріплений в осьовому напрямку на хребтовій балці рами за допомогою лап, яка відрізняється тим, що подовжні лапи рами закріплені на бічних поверхнях хребтової балки.2. Залізнична цистерна за п. 1, яка відрізняється тим, що подовжні лапи рами виконані П-подібними.3. Залізнична цистерна за п. 1, яка відрізняється тим, що відношення зазору між котлом і верхнім...

Номер патенту: 2054

Опубліковано: 15.09.2003

Автори: Марінюк В'ячеслав Степанович, Приходько Людмила Іванівна, Клопков Лев Миколайович, Павлюченко Микола Петрович, Тусіков Євген Кондратович, Мосьпан Володимир Миколайович, Бубнов Валерій Михайлович

МПК: B61D 5/06

Мітки: цистерна, залізнична

Формула / Реферат:

1. Залізнична цистерна, яка містить котел, що жорстко скріплений з опорними листами та установлений за допомогою опор на рамі, яка складається із хребтової та шквореневих балок з накладкою, причому кожна опора виконана у вигляді спарених несучих діафрагм, що зміцнені ребрами жорсткості та симетрично розташовані на рамі відносно поздовжньої осі котла, яка відрізняється тим, що кожна із несучих діафрагм складається із трьох плоских елементів,...

Номер патенту: 1643

Опубліковано: 17.02.2003

Автори: Гетьман Юрій Георгієвич, Тусіков Євген Кондратович, Босенко Володимир Якович, Мацегора Віктор Михайлович, Супрун Олексій Романович, Клопков Лев Миколаєвич, Марінюк В'ячеслав Степанович, Бубнов Валерій Михайлович, Попов Степан Іванович

МПК: B61D 5/06

Мітки: залізнична, цистерна

Формула / Реферат:

1. Залізнична цистерна, яка містить котел зі зливним патрубком, який встановлений за допомогою опорних вузлів, що містять опорні листи, на ділянках пересічення шворневих балок та кінцевих хребтових балок, стрингери, шпангоути, яка відрізняється тим, що кожний стрингер скріплений кінцями відповідно з протилежними кінцевими хребтовими балками, а по довжині стрингер скріплений з подовжніми листовими накладками, які приварені до котла, при...

Номер патенту: 1635

Опубліковано: 17.02.2003

Автори: Рильков Віталій Олексійович, Мацегора Віктор Михайлович, Приходько Людмила Іванівна, Бубнов Валерій Михайлович, Павлюченко Микола Петрович, Клопков Лев Миколайович, Санжаровський Віктор Васильович, Марінюк В'ячеслав Степанович, Щербань Зинаіда Андріівна

МПК: B61D 5/06

Мітки: цистерна, залізнична

Формула / Реферат:

1. Залізнична цистерна, що містить котел, встановлений за допомогою опорних вузлів, які містять діафрагми, на ділянках перерізу шворневих балок і кінцевих хребтових балок, кінцеві бокові балки, розташовані по осях буферних пристроїв та скріплені з торцевими і шворневими балками, шпангоути, яка відрізняється тим, що кінцева бокова балка розміщена в наскрізних отворах діафрагми шворневої балки з утворенням консолі, і консолі, які розташовані...

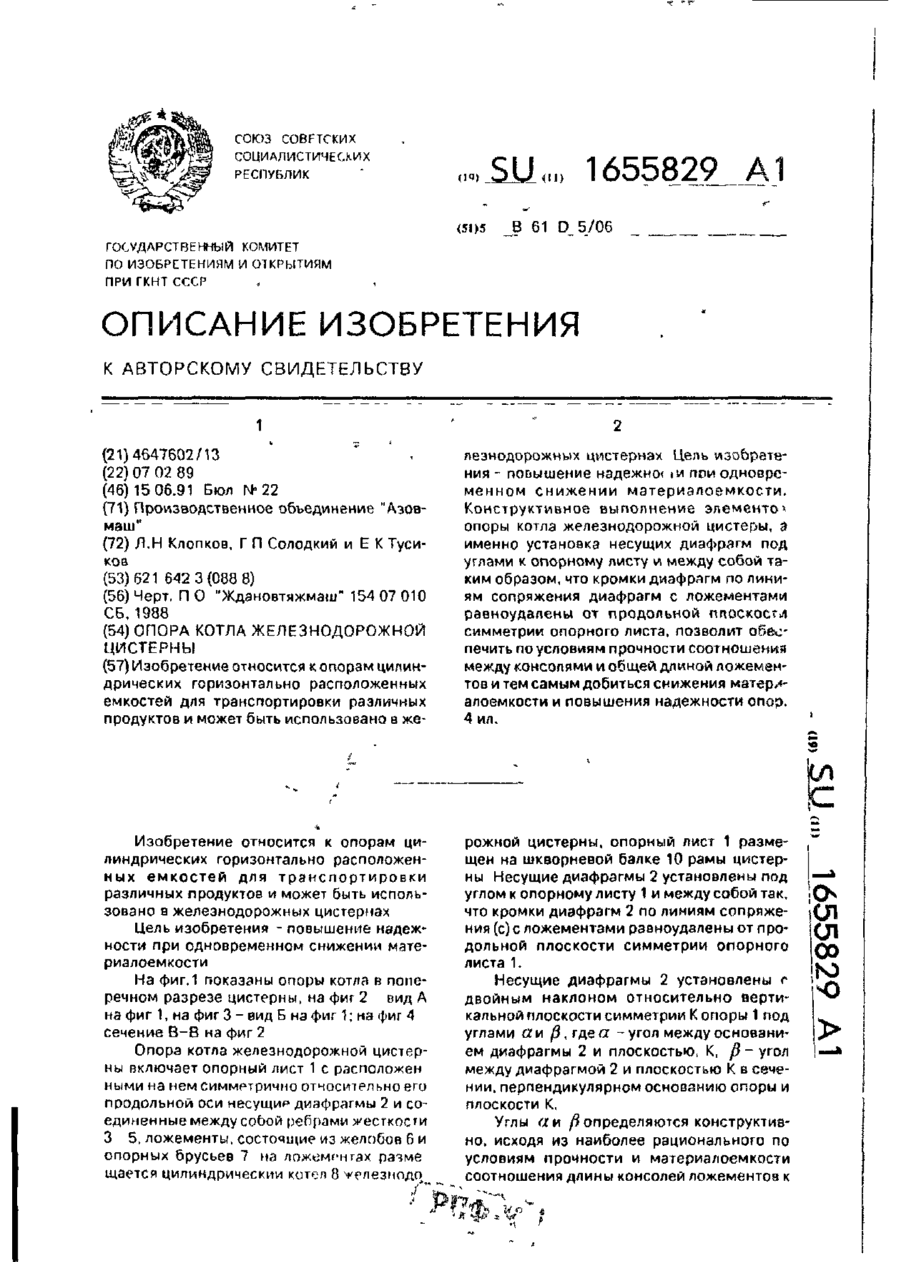

Номер патенту: 8987

Опубліковано: 30.09.1996

Автори: Солодкий Григорій Павлович, Клопков Лев Миколайович, Тусіков Євген Кондратович

МПК: B61D 5/06

Мітки: опора, котла, залізничної, цистерни

Формула / Реферат:

Опора котла железнодорожной цистерны, включающая опорный лист с расположенными на нем симметрично относительно его продольной оси несущими диафрагмами, соединенными между со­бой посредством ребер жесткости, и установлен­ные на диафрагмах ложементы для размещения на них котла железнодорожной цистерны, отличаю­щаяся тем, что, с целью повышения надежности при одновременном снижения материалоемкости, несущие диафрагмы установлены под углом к...

Номер патенту: 8154

Опубліковано: 26.12.1995

Автори: Брук Володимир Семенович, Павлюченко Микола Петрович, Клопков Лев Миколайович, Бубнов Валерій Михайлович, Берестовий Анатолій Михайлович

МПК: B61D 5/06, B65D 90/02, B61F 1/00 ...

Мітки: залізнична, цистерна

Формула / Реферат:

Железнодорожная цистерна, включающая котел, смонтированный на раме посредством ме­таллических лап, каждая из которых состоит из двух пластин, сопряженных между собой так, что выступы одной из них контактируют с впадинами другой и соединенных между собой с помощью кре­пежных элементов, отличающаяся тем, что, с целью повышения надежности эксплуатации, вы­ступы и впадины имеют волнообразный профиль, и между ними образован зазор для...
