Різальний механізм пристрою для подрібнення м’яса
Номер патенту: 51556
Опубліковано: 26.07.2010
Автори: Некоз Олександр Іванович, Літовченко Ігор Миколайович, Батраченко Олександр Вікторович, Осипенко Василь Іванович
Формула / Реферат
Різальний механізм пристрою для подрібнення м'яса, що містить розташований в корпусі набір решіток, кожна з яких має центральний отвір та різальні отвори, осі яких розташовані по напрямку руху сировини в різальному вузлі, та багатолезових односторонніх або двосторонніх ножів, причому відношення зовнішнього діаметра решіток до діаметра їх центрального отвору може приймати значення від 1,1 до 10, решітки можуть мати накладні частини, що кріпляться до одного або обох торців кожної з решіток та мають різальні отвори, діаметр яких менший або дорівнює діаметру отворів решітки, до якої кріпляться накладні частини, накладні частини можуть бути закріплені так, що їх різальні отвори є зміщеними відносно різальних отворів решітки у напрямку, протилежному напрямку руху лез ножів при подрібненні оброблюваної сировини, який відрізняється тим, що одна або усі решітки виконані у вигляді зрізаного конуса, решітки в різальному вузлі розташовуються таким чином, що оброблювана сировина рухається від більшої основи конуса до меншої, ножі, що контактують із решітками, які виконані у вигляді зрізаного конуса, мають леза, різальні кромки яких при обертанні описують бокову поверхню зрізаного конуса, яка є боковою поверхнею зрізаного конуса, у вигляді якого виконано відповідну решітку.
Текст

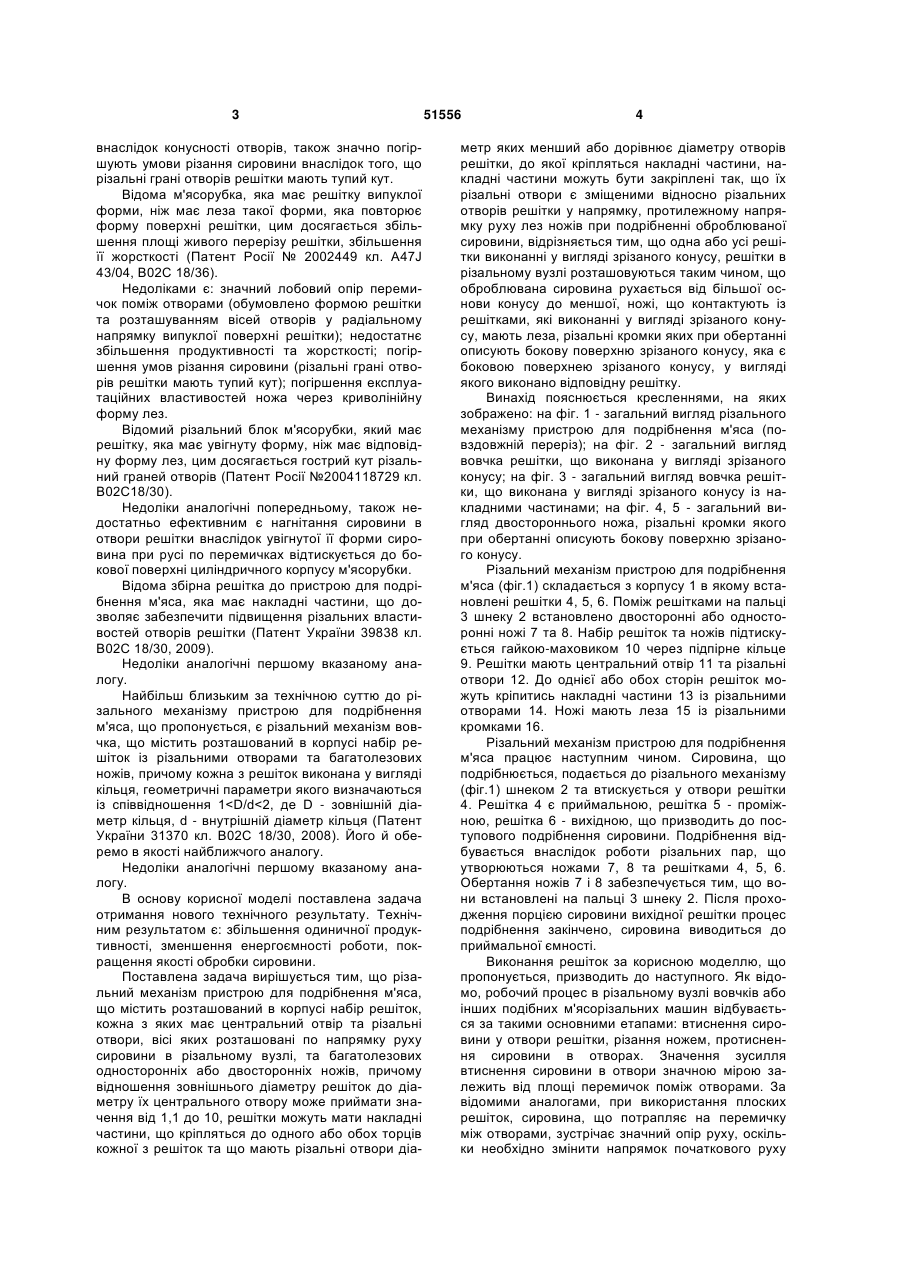

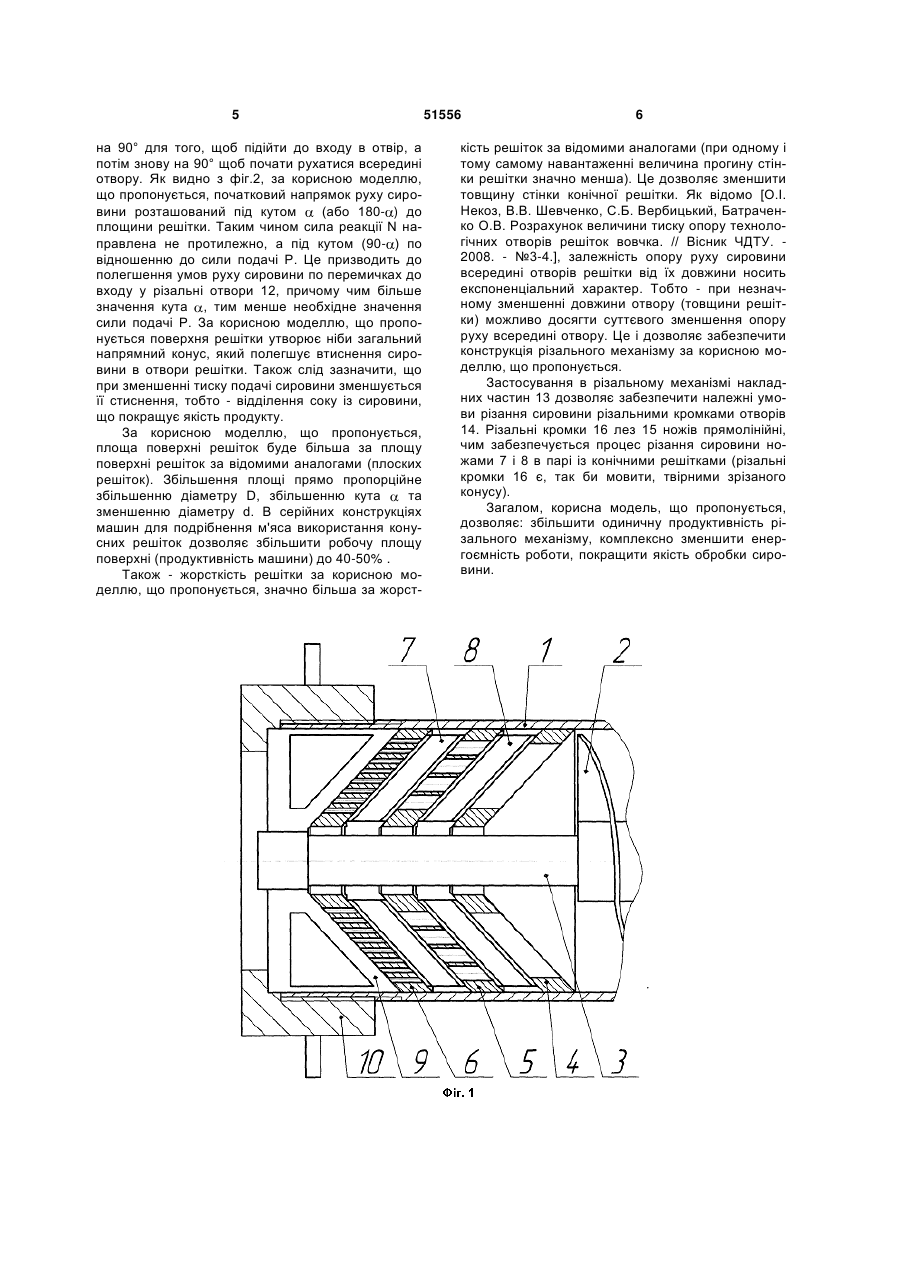

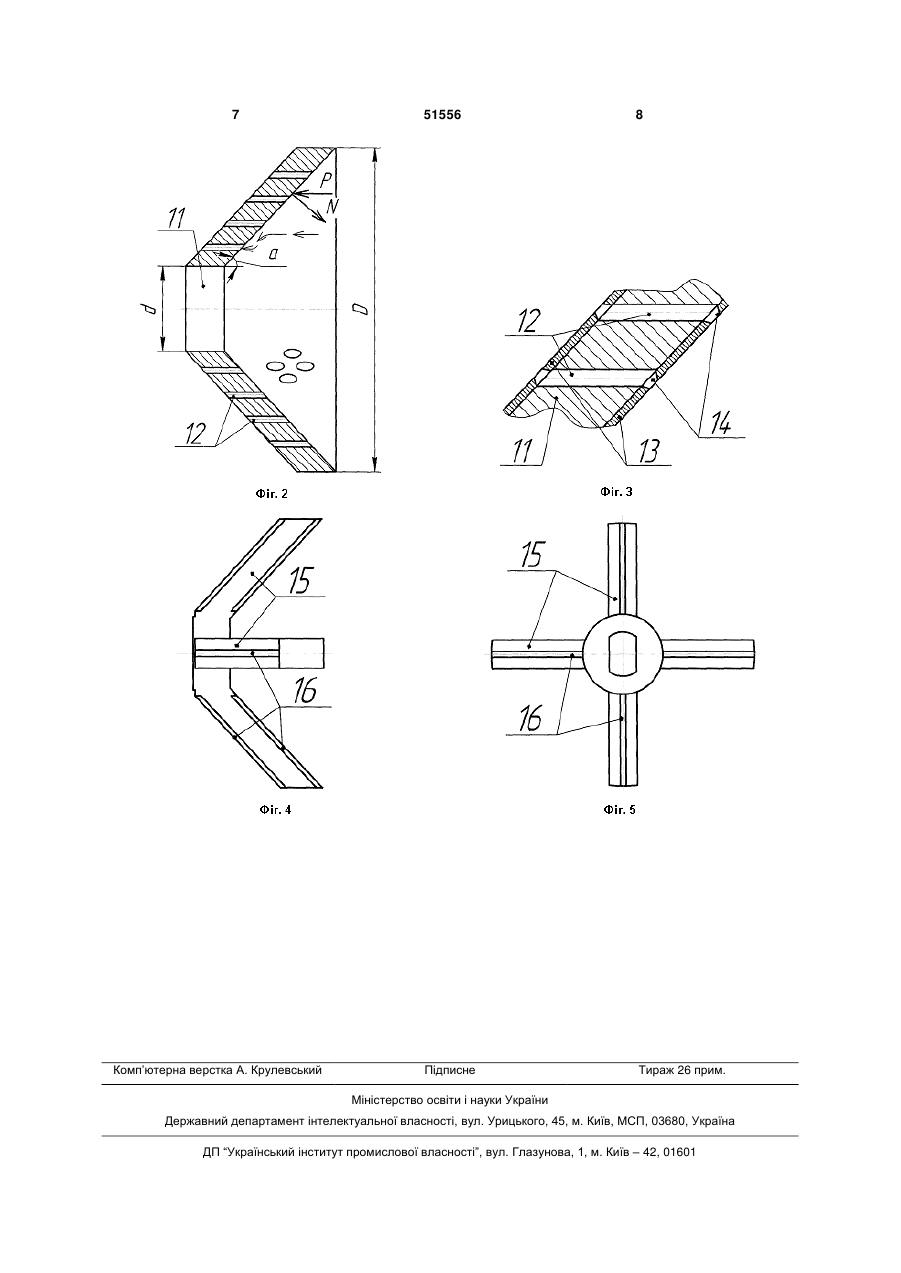

Різальний механізм пристрою для подрібнення м'яса, що містить розташований в корпусі набір решіток, кожна з яких має центральний отвір та різальні отвори, осі яких розташовані по напрямку руху сировини в різальному вузлі, та багатолезових односторонніх або двосторонніх ножів, причому відношення зовнішнього діаметра решіток до діаметра їх центрального отвору може приймати значення від 1,1 до 10, решітки можуть мати на 3 внаслідок конусності отворів, також значно погіршують умови різання сировини внаслідок того, що різальні грані отворів решітки мають тупий кут. Відома м'ясорубка, яка має решітку випуклої форми, ніж має леза такої форми, яка повторює форму поверхні решітки, цим досягається збільшення площі живого перерізу решітки, збільшення її жорсткості (Патент Росії № 2002449 кл. А47J 43/04, В02С 18/36). Недоліками є: значний лобовий опір перемичок поміж отворами (обумовлено формою решітки та розташуванням вісей отворів у радіальному напрямку випуклої поверхні решітки); недостатнє збільшення продуктивності та жорсткості; погіршення умов різання сировини (різальні грані отворів решітки мають тупий кут); погіршення експлуатаційних властивостей ножа через криволінійну форму лез. Відомий різальний блок м'ясорубки, який має решітку, яка має увігнуту форму, ніж має відповідну форму лез, цим досягається гострий кут різальний граней отворів (Патент Росії №2004118729 кл. В02С18/30). Недоліки аналогічні попередньому, також недостатньо ефективним є нагнітання сировини в отвори решітки внаслідок увігнутої її форми сировина при русі по перемичках відтискується до бокової поверхні циліндричного корпусу м'ясорубки. Відома збірна решітка до пристрою для подрібнення м'яса, яка має накладні частини, що дозволяє забезпечити підвищення різальних властивостей отворів решітки (Патент України 39838 кл. В02С 18/30, 2009). Недоліки аналогічні першому вказаному аналогу. Найбільш близьким за технічною суттю до різального механізму пристрою для подрібнення м'яса, що пропонується, є різальний механізм вовчка, що містить розташований в корпусі набір решіток із різальними отворами та багатолезових ножів, причому кожна з решіток виконана у вигляді кільця, геометричні параметри якого визначаються із співвідношення 1
ДивитисяДодаткова інформація
Назва патенту англійськоюCutting mechanism of device for chopping meat
Автори англійськоюNekoz Oleksandr Ivanovych, Lytovchenko Ihor Mykolaiovych, Osypenko Vasyl Ivanovych, Batrachenko Oleksandr Viktorovych
Назва патенту російськоюРежущий механизм устройства для измельчения мяса
Автори російськоюНекоз Александр Иванович, Литовченко Игорь Николаевич, Осипенко Василий Иванович, Батраченко Александр Викторович
МПК / Мітки
МПК: B02C 18/00, A22C 17/00
Мітки: подрібнення, пристрою, механізм, різальний, м'яса
