Спосіб видалення грата

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 5158

Опубліковано: 28.12.1994

Автори: Сахарнов Василь Олексійович, Казимов Борис Іванович, Кучук-Яценко Сергій Іванович, Харченко Олександр Кирилович, Кривенко Валерій Георгійович, Швець Юрій Васильович, Лейкін Георгій Петрович

Завантажити PDF файл.

Формула / Реферат

Способ удаления грата, образующегося при контактной стыковой сварке кольцевых шаов труб, в горячем состоянии, при котором поворотные била с твердосплавными резцами прижимают к поверхности грата за счет центробежной силы, сбивая наплывы расплавленного металла и срезая усиление, отличающийся тем, что, с целью повышения производительности и улучшения качества удаления грата, твердосплавные резцы устанавливают в биле под углом к его оси поворота, причем тангенс этого угла в 1,05 - 1,10 раза больше коэффициента трения междуматериалом резца и обрабатываемой трубой.

Текст

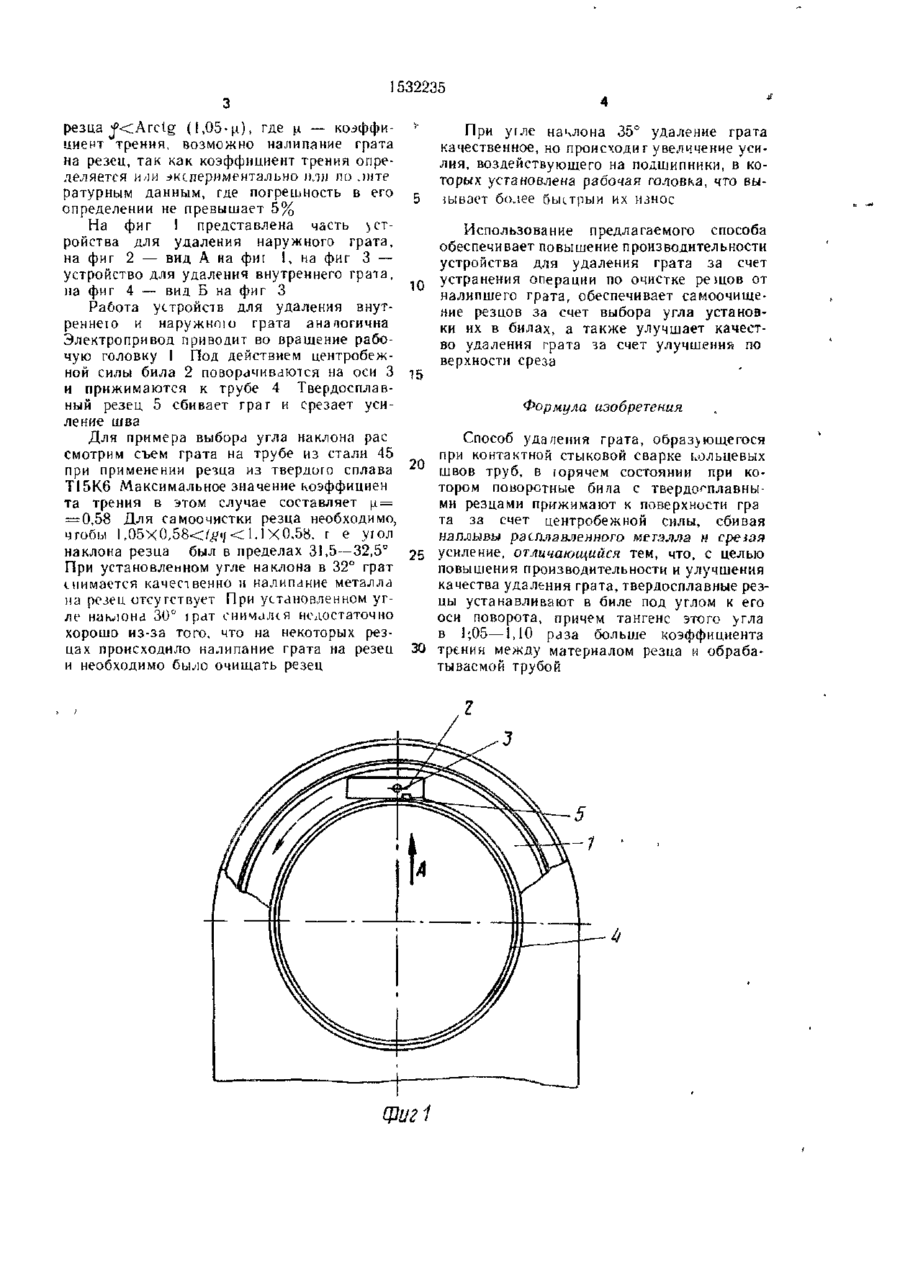

Изобретение относится к контактной стыковой сварке и может быть использовано при удалении кольцевого грата, образующегося при контактной стыковой сварке стыков труб. Цель изобретения — повышение производительности и улучшение качества удаления грата Грат удаляют в горячем состоянии с помощью качающихся на осях бил с твердосплавными резцами, смонтированных на вращающемся корпусе гратоснимателя, которые под действием центробежной силы прижимаются к поверхности грата, сбивают наплывы расплавленного металла и срезают усилие. Твердосплавные резцы в билах устанавливают под углом к осям их качения. Тангенс этого угла в 1,05—1,1 раза больше коэффициента трения между материалом твердосплавного резца и обрабатываемой трубой. Такое расположение твердосплавного резца в биле обеспечивает его самоочистку, 4 ил. Изобретение относится к контактной стыковой сварке и может быть использовано при удалении грата, образующегося при контактной стыковой сварке стыков труб. Целью изобретения является повышение производительности и улучшение качества удаления грата, образующегося при контактной стыковой сварке кольцевых швов трубопроводов. Способ удаления грата заключается в том, что грат удаляется в горячем состоянии с помощью вращающихся бил с твердосплавными резцами, которые под действием центробежной силы прижимаются к поверхности грата, сбивают наплывы расплавленного метала и срезают усиление. Резцы устанавливают в биле под заданным углом к грату (к оси поворота била), причем тангенс этого угла в 1,05—1,1 раза боль ше коэффициента трения между материалом резца и обрабатываемой трубой. Сущность способа заключается в том, что наклонное расположение резца в биле приводит к появлению скатывающей силы, которая воздействует на срезанный металл, налипший на резце. Если тангенс угла наклона резца относительно грата будет больше коэффициента трения между материалом резца и обрабатываемой трубой, то скатывающая сила будет больше силы трения между стружкой и резцом, что приведет к выдавливанию стружки из зоны резания и самоочистке резца Но увеличение тангенса угла наклона резца более чем в 1,1 раза не способствует улучшению качества самоочистки резца, а вызывает рост осевой силы, которая направлена вдоль оси трубы, воздействует на рабочую головку При углах наклона (21) (22) (46) (71) тона 4395193/31-27 21.03.88 30.12.89. Бюл. № 48 Институт электросварки им Е. О Па СП со ю 00 ел 532235 резца f ющегося смотрим съем грата на трубе из стали 45 при контактной стыковой сварке кольцевых при применении резца из твердого сплава швов труб, в юрячем состоянии при коТ15К6 Максимальное значение коэффициен тором поворотные била с твердосплавныта трения в этом случае составляет \і = ми резцами прижимают к поверхности гра = 0,58 Для самоочистки резца необходимо, та за счет центробежной силы, сбивая чтобы 1,05х0.58(.Kd Тираж 8Q4 П»ллкн(Л ВНИИПИ Го(Л іарственного комитета по изобрстишям и о і крыптм при Г КИТ И Х I і J13035, MothBd Ж - і 5 Ра\ иіск

Дивитися

Додаткова інформація

Назва патенту англійською

Method of flash removal

Автори англійською

Kuchuk-Yatsenko Serhii Ivanovych, Kazymov Borys Ivanovych, Shvets Yurii Vasyliovych, Sakharnov Vasyl Oleksiiovych, Kryvenko Valerii Heorhiiovych, Leikin Heorhii Petrovych, Kharchenko Oleksandr Kyrylovych

Назва патенту російською

Способ удаления грата

Автори російською

Кучук-Яценко Сергей Иванович, Казимов Борис Иванович, Швец Юрий Васильевич, Сахарнов Василий Алексеевич, Кривенко Валерий Георгиевич, Лейкин Георгий Петрович, Харченко Александр Кириллович
