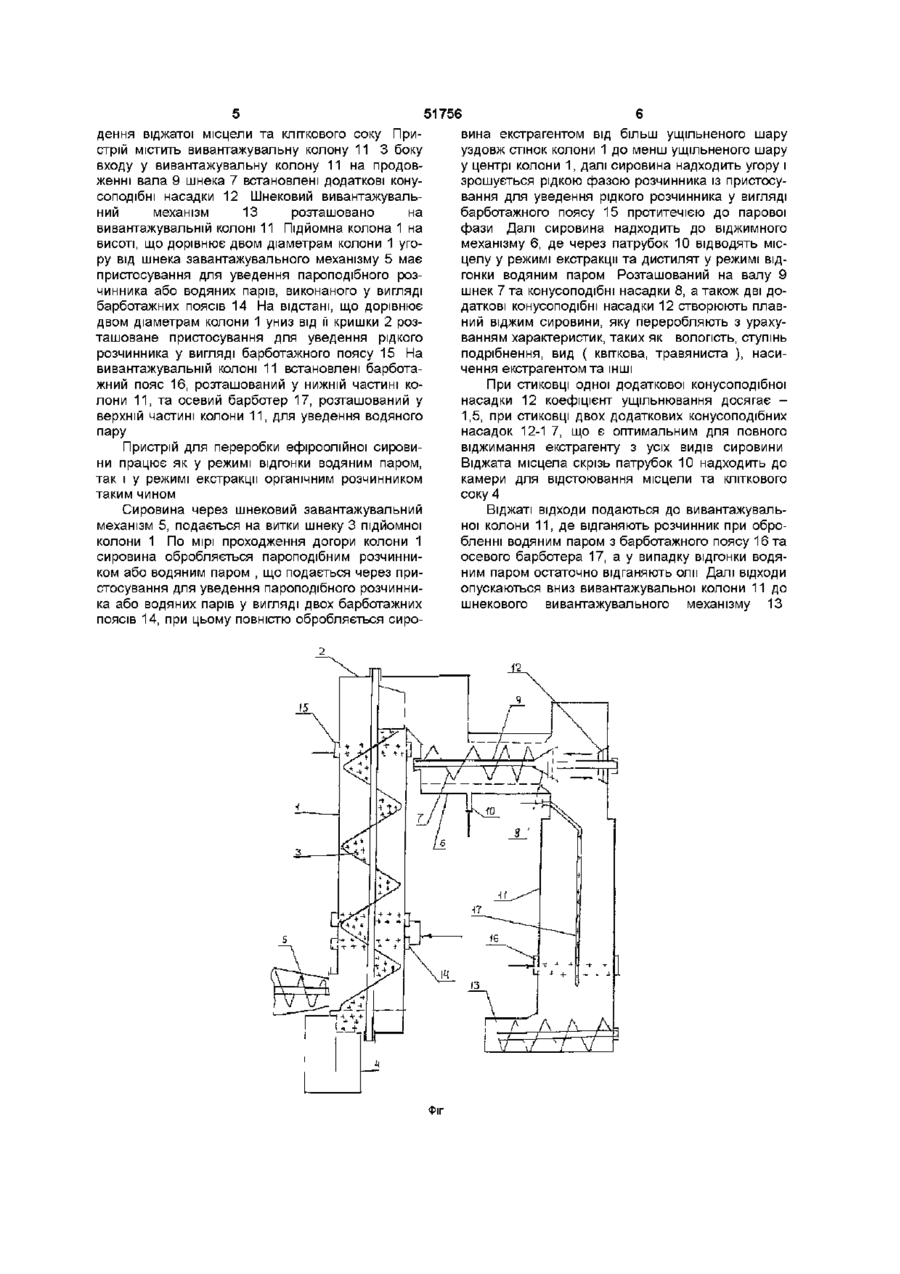

Пристрій для переробки ефіроолійної сировини

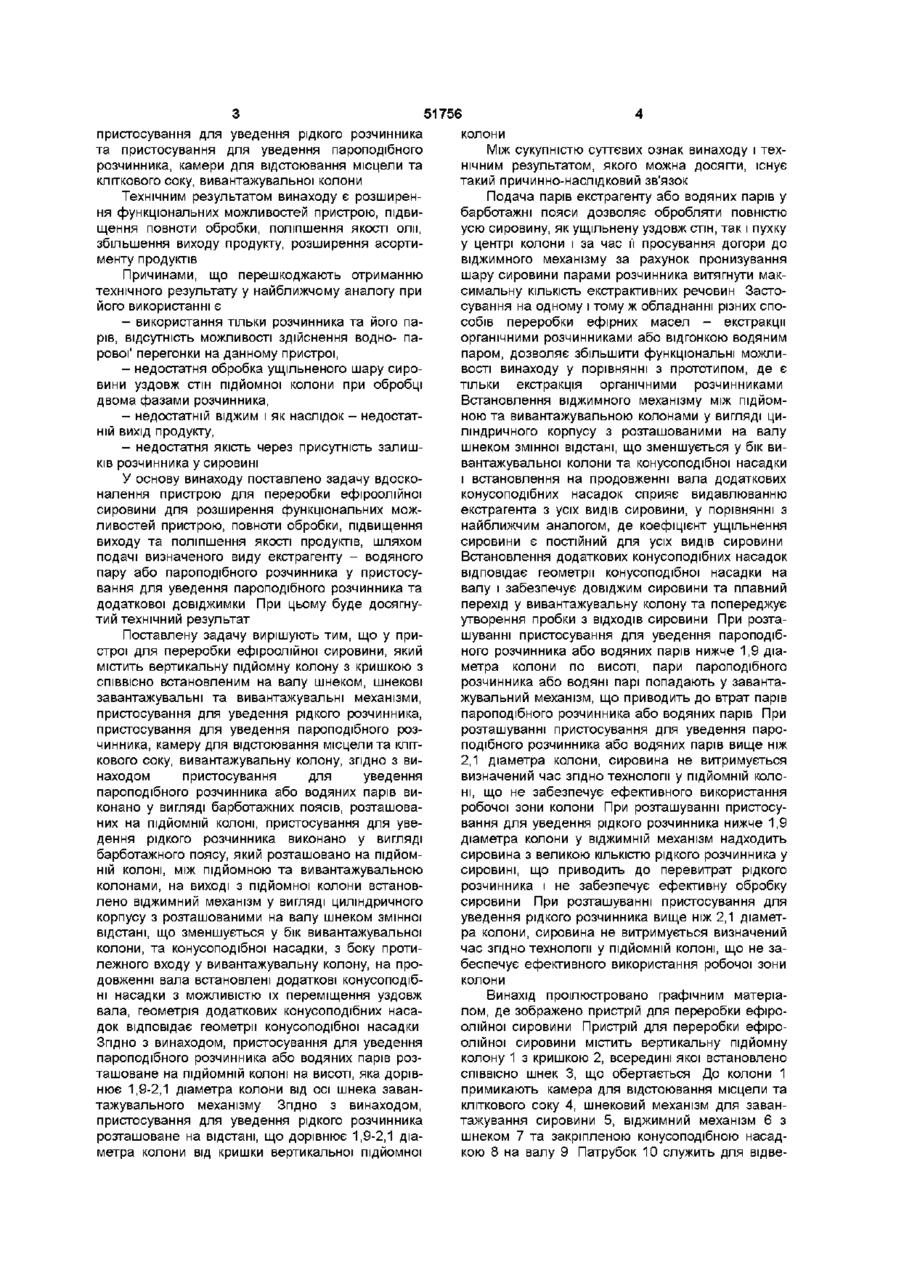

1 Пристрій для переробки ефіроолійної сировини, який містить вертикальну підйомну колону з кришкою з СПІВВІСНО встановленим на валу шнеком, шнекові завантажувальні та вивантажувальні механізми, пристосування для уведення рідкого та пароподібного розчинника, камеру для відстоювання місцели та кліткового соку, вивантажувальну колону, який відрізняється тим, що пристосування для уведення пароподібного розчинника або водяних парів виконано у вигляді барботажних поясів, розташованих на ПІДЙОМНІЙ КОЛОНІ, пристосування для уведення рідкого розчинника виконано у вигляді барботажного поясу, розташованого на ПІДЙОМНІЙ КОЛОНІ, МІЖ ПІДЙОМНОЮ та вивантажувальною колонами на виході з підйомної колони встановлено віджимний механізм у вигляді циліндричного корпусу з розташованими на валу шнеком змінної відстані, що зменшується у бік вивантажувальної колони, та конусоподібної насадки, з боку, протилежного входу у вивантажувальну колону, на продовженні вала встановлені додаткові конусоподібні насадки з можливістю їх переміщення уздовж вала, геометрія додаткових конусоподібних насадок відповідає геометрії конусоподібної насадки 2 Пристрій за п 1 , який відрізняється тим, що пристосування для уведення пароподібного розчинника або водяних парів розташоване на відстані, що дорівнює 1,9-2,1 діаметра колони, від осі шнека завантажувального механізму 3 Пристрій за пп 1, 2, який відрізняється тим, що пристосування для уведення рідкого розчинника розташоване на відстані, що дорівнює 1,9-2,1 діаметра колони від кришки вертикальної підйомної колони О (О Винахід стосується пристроїв для переробки ефіроолійної сировини і може бути застосованим у ефіромасляній, масложировій, харчовій та парфюмерно-косметичній промисловостях Відомим Є екстрактор для витягнення ефірної олії рослинної сировини (ас СРСР № 1034397, С11В9/02, 1981 р), який обрано за найближчий аналог Пристрій містить вертикальний корпус - за прийнятою галузевою термінологією - підйомну колону з кришкою, завантажувальним та вивавантажувальним механізмами для сировини, пристосуваннями для уведення рідкого та пароподібного розчинника та з СПІВВІСНО встановленим на перфорованому порожнистому валу шнеком з перфорованими витками та перегородкою, яка ділить порожнину валу на верхню та нижню секції, і камеру для відстоювання місцели та кліткового соку, пристосування для введення пароподібного розчинника виконано у вигляді одного вертикального ба рботера, а камера для відстоювання місцели та кліткового соку сполучена з нижньою секцією порожнини вала, у нижній частині шнека під одним з витків на валу закріплені радіальні трубки з каналами в СТІНЦІ, які спрямовані протилежно напрямку обертання шнека, а під другим - додатковий суцільний виток з утворенням між ними камери, яка сполучена з нижньою секцією порожнини вала, у нижній частині шнека під одним з витків на валу закріплені радіальні трубки з каналами в СТІНЦІ, ЯКІ спрямовані протилежно напрямку обертання шнека, а під другим - додатковий суцільний виток з утворенням між ними камери, сполученної з порожниною вала, вивантажувальну колону Ознаками найближчого, які співпадають з суттєвими ознаками винаходу, є наявність у пристрою для переробки ефіроолійної сировини вертикальної підйомної колони з кришкою з СПІВВІСНО встановленим на валу шнеком, шнекових завантажувального та вивантажувального механізмів, ю ю 51756 пристосування для уведення рідкого розчинника колони та пристосування для уведення пароподібного Між сукупністю суттєвих ознак винаходу і техрозчинника, камери для відстоювання місцели та нічним результатом, якого можна досягти, існує кліткового соку, вивантажувальної колони такий причинно-наслідковий зв'язок Технічним результатом винаходу є розширенПодача парів екстрагенту або водяних парів у ня функціональних можливостей пристрою, підвибарботажні пояси дозволяє обробляти повністю щення повноти обробки, поліпшення якості олії, усю сировину, як ущільнену уздовж стін, так і пухку збільшення виходу продукту, розширення асортиу центрі колони і за час її просування догори до менту продуктів віджимного механізму за рахунок пронизування шару сировини парами розчинника витягнути макПричинами, що перешкоджають отриманню симальну КІЛЬКІСТЬ екстрактивних речовин Застотехнічного результату у найближчому аналогу при сування на одному і тому ж обладнанні різних спойого використанні є собів переробки ефірних масел - екстракції - використання тільки розчинника та його паорганічними розчинниками або відгонкою водяним рів, відсутність можливості здійснення водно- папаром, дозволяє збільшити функціональні можлирової' перегонки на данному пристрої, вості винаходу у порівнянні з прототипом, де є - недостатня обробка ущільненого шару сиротільки екстракція органічними розчинниками вини уздовж стін підйомної колони при обробці Встановлення віджимного механізму між підйомдвома фазами розчинника, ною та вивантажувальною колонами у вигляді ци- недостатній віджим і як наслідок - недостатліндричного корпусу з розташованими на валу ній вихід продукту, шнеком змінної відстані, що зменшується у бік ви- недостатня якість через присутність залишвантажувальної колони та конусоподібної насадки ків розчинника у сировині і встановлення на продовженні вала додаткових У основу винаходу поставлено задачу вдоскоконусоподібних насадок сприяє видавлюванню налення пристрою для переробки ефіроолійної екстрагента з усіх видів сировини, у порівнянні з сировини для розширення функціональних можнайближчим аналогом, де коефіцієнт ущільнення ливостей пристрою, повноти обробки, підвищення сировини є постійний для усіх видів сировини виходу та поліпшення якості продуктів, шляхом Встановлення додаткових конусоподібних насадок подачі визначеного виду екстрагенту - водяного відповідає геометрії конусоподібної насадки на пару або пароподібного розчинника у пристосувалу і забезпечує довіджим сировини та плавний вання для уведення пароподібного розчинника та перехід у вивантажувальну колону та попереджує додаткової довіджимки При цьому буде досягнуутворення пробки з ВІДХОДІВ сировини При розтатий технічний результат шуванні пристосування для уведення пароподібПоставлену задачу вирішують тим, що у приного розчинника або водяних парів нижче 1,9 діастрої для переробки ефіроолійної сировини, який метра колони по висоті, пари пароподібного містить вертикальну підйомну колону з кришкою з розчинника або водяні парі попадають у завантаСПІВВІСНО встановленим на валу шнеком, шнекові жувальний механізм, що приводить до втрат парів завантажувальні та вивантажувальні механізми, пароподібного розчинника або водяних парів При пристосування для уведення рідкого розчинника, розташуванні пристосування для уведення паропристосування для уведення пароподібного розподібного розчинника або водяних парів вище ніж чинника, камеру для відстоювання місцели та кліт2,1 діаметра колони, сировина не витримується кового соку, вивантажувальну колону, згідно з вивизначений час згідно технології у ПІДЙОМНІЙ КОЛОнаходом пристосування для уведення НІ, що не забезпечує ефективного використання пароподібного розчинника або водяних парів виробочої зони колони При розташуванні пристосуконано у вигляді барботажних поясів, розташовавання для уведення рідкого розчинника нижче 1,9 них на ПІДЙОМНІЙ колоні, пристосування для уведіаметра колони у ВІДЖИМНІЙ механізм надходить дення рідкого розчинника виконано у вигляді сировина з великою КІЛЬКІСТЮ рідкого розчинника у барботажного поясу, який розташовано на ПІДЙОМсировині, що приводить до перевитрат рідкого НІЙ КОЛОНІ, між підйомною та вивантажувальною розчинника і не забезпечує ефективну обробку колонами, на виході з підйомної колони встановсировини При розташуванні пристосування для лено віджимний механізм у вигляді циліндричного уведення рідкого розчинника вище ніж 2,1 діаметкорпусу з розташованими на валу шнеком змінної ра колони, сировина не витримується визначений відстані, що зменшується у бік вивантажувальної час згідно технології у ПІДЙОМНІЙ КОЛОНІ, ЩО не заколони, та конусоподібної насадки, з боку протибеспечує ефективного використання робочої зони лежного входу у вивантажувальну колону, на проколони довженні вала встановлені додаткові конусоподібні насадки з можливістю їх переміщення уздовж Винахід проілюстровано графічним матеріавала, геометрія додаткових конусоподібних насалом, де зображено пристрій для переробки ефіродок відповідає геометрії конусоподібної насадки олійної сировини Пристрій для переробки ефіроЗгідно З винаходом, пристосування для уведення олійної сировини містить вертикальну підйомну пароподібного розчинника або водяних парів розколону 1 з кришкою 2, всередині якої встановлено ташоване на ПІДЙОМНІЙ колоні на висоті, яка дорівСПІВВІСНО шнек 3, що обертається До колони 1 нює 1,9-2,1 діаметра колони від осі шнека заванпримикають камера для відстоювання місцели та тажувального механізму Згідно З винаходом, кліткового соку 4, шнековий механізм для заванпристосування для уведення рідкого розчинника тажування сировини 5, віджимний механізм 6 з розташоване на відстані, що дорівнює 1,9-2,1 діашнеком 7 та закріпленою конусоподібною насадметра колони від кришки вертикальної підйомної кою 8 на валу 9 Патрубок 10 служить для відве дення віджатої місцели та кліткового соку Пристрій містить вивантажувальну колону 11 3 боку входу у вивантажувальну колону 11 на продовженні вала 9 шнека 7 встановлені додаткові конусоподібні насадки 12 Шнековий вивантажувальний механізм 13 розташовано на вивантажувальній колоні 11 Підйомна колона 1 на висоті, що дорівнює двом діаметрам колони 1 угору від шнека завантажувального механізму 5 має пристосування для уведення пароподібного розчинника або водяних парів, виконаного у вигляді барботажних поясів 14 На відстані, що дорівнює двом діаметрам колони 1 униз від її кришки 2 розташоване пристосування для уведення рідкого розчинника у вигляді барботажного поясу 15 На вивантажувальній колоні 11 встановлені барботажний пояс 16, розташований у нижній частині колони 11, та осевий барботер 17, розташований у верхній частині колони 11, для уведення водяного пару 51756 вина екстрагентом від більш ущільненого шару уздовж стінок колони 1 до менш ущільненого шару у центрі колони 1, далі сировина надходить угору і зрошується рідкою фазою розчинника із пристосування для уведення рідкого розчинника у вигляді барботажного поясу 15 протитечією до парової фази Далі сировина надходить до віджимного механізму 6, де через патрубок 10 відводять місцелу у режимі екстракції та дистилят у режимі відгонки водяним паром Розташований на валу 9 шнек 7 та конусоподібні насадки 8, а також дві додаткові конусоподібні насадки 12 створюють плавний віджим сировини, яку переробляють з урахуванням характеристик, таких як вологість, ступінь подрібнення, вид ( квіткова, травяниста ), насичення екстрагентом та ІНШІ При стиковці одної додаткової конусоподібної насадки 12 коефіцієнт ущільнювання досягає 1,5, при стиковці двох додаткових конусоподібних насадок 12-1 7, що є оптимальним для повного віджимання екстрагенту з усіх видів сировини Віджата місцела скрізь патрубок 10 надходить до камери для відстоювання місцели та кліткового соку 4 Віджаті відходи подаються до вивантажувальної колони 11, де відганяють розчинник при обробленні водяним паром з барботажного поясу 16 та осевого барботера 17, а у випадку відгонки водяним паром остаточно відганяють олії Далі відходи опускаються вниз вивантажувальної колони 11 до шнекового вивантажувального механізму 13 Пристрій для переробки ефіроолійної сировини працює як у режимі відгонки водяним паром, так і у режимі екстракції органічним розчинником таким чином Сировина через шнековий завантажувальний механізм 5, подається на витки шнеку 3 підйомної колони 1 По мірі проходження догори колони 1 сировина обробляється пароподібним розчинником або водяним паром , що подається через пристосування для уведення пароподібного розчинника або водяних парів у вигляді двох барботажних поясів 14, при цьому повністю обробляється сиро Фіг 51756 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
