Пристрій для поодинокої та групової подачі виробів

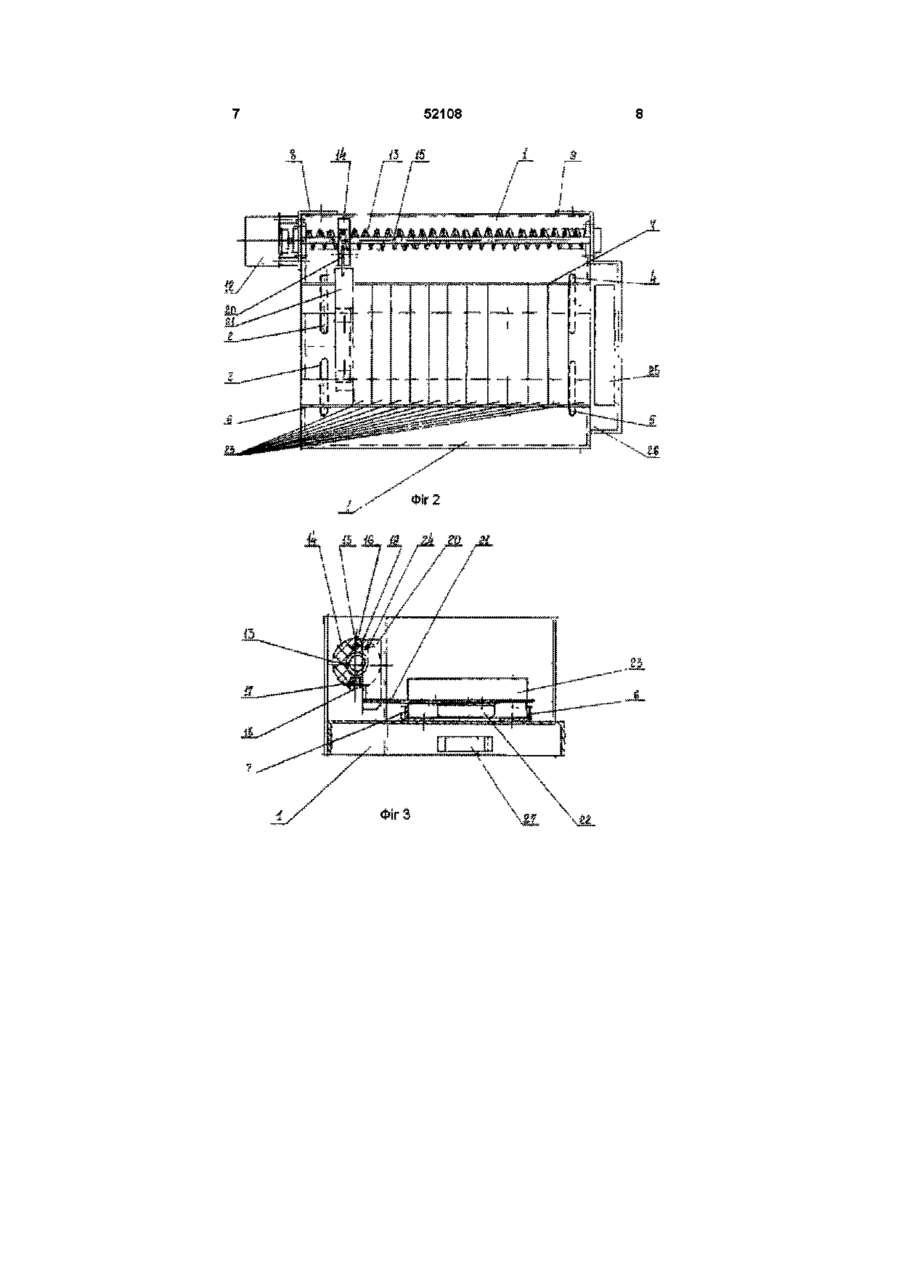

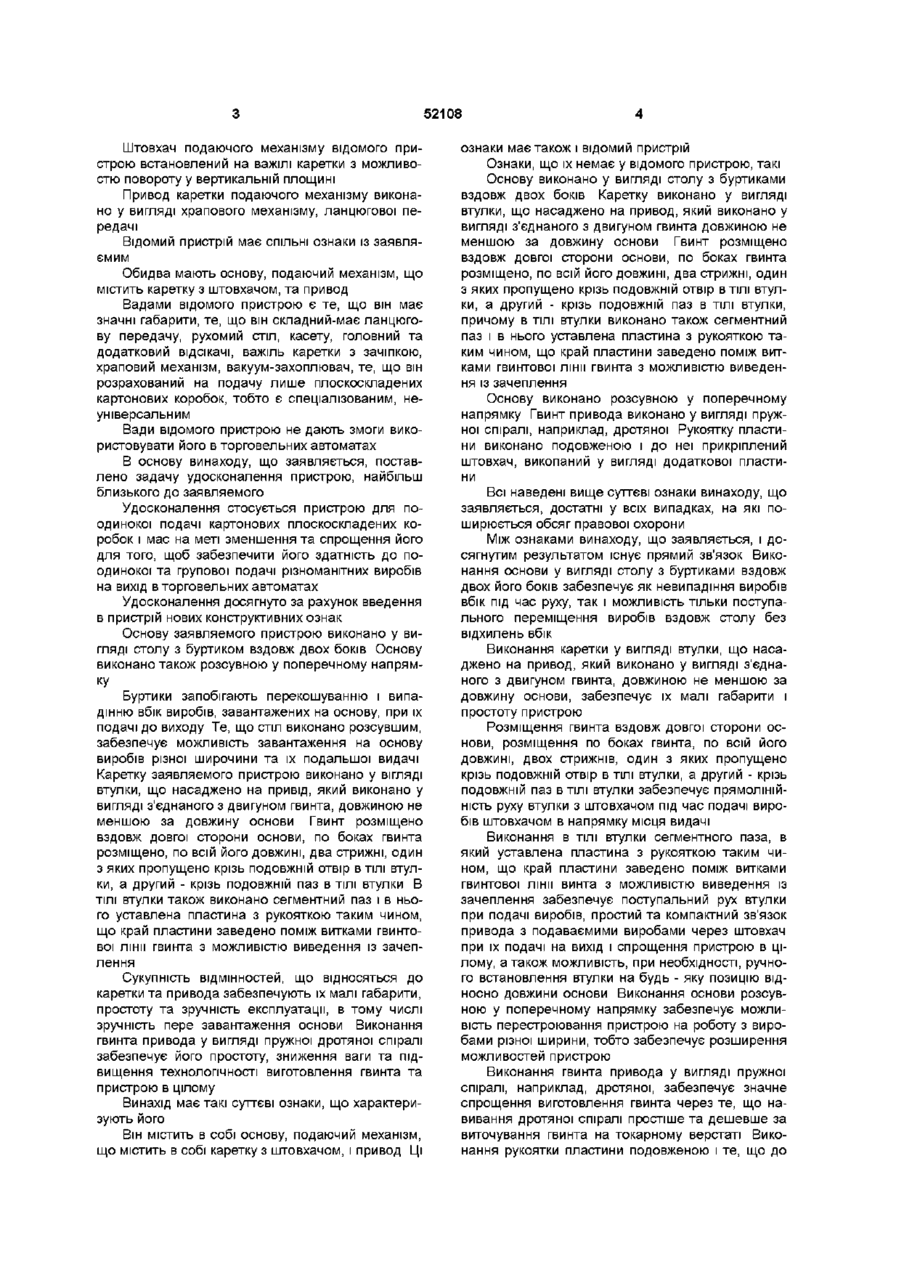

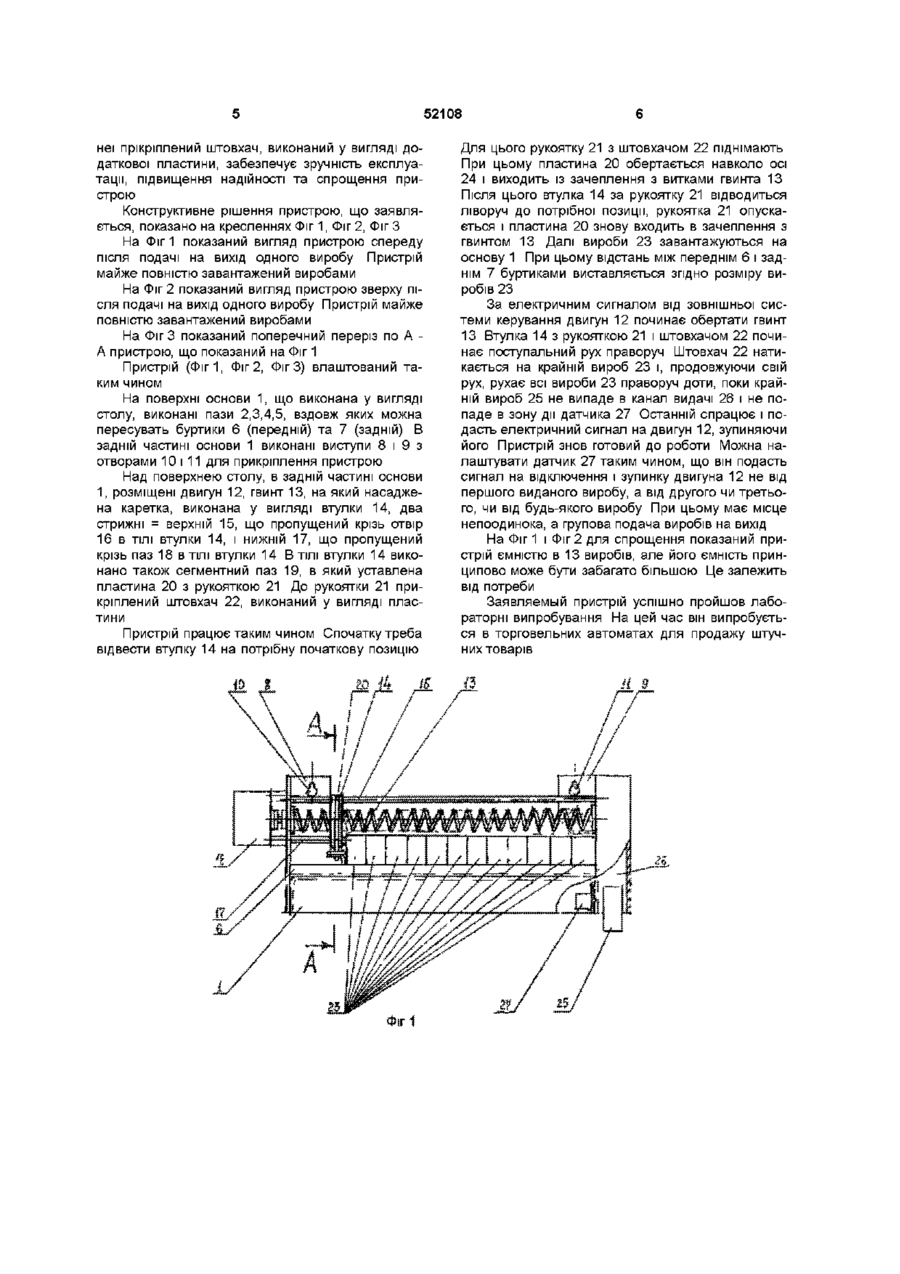

1 Пристрій для поодинокої та групової подачі виробів, який містить основу, подавальний механізм, що містить каретку з штовхачем і привід, який відрізняється тим, що основу виконано у вигляді столу з бортиками вздовж двох боків, каретку виконано у вигляді втулки, насадженої на привід, який виконано у вигляді з'єднаного з двигуном гвинта, довжиною не меншою за довжину основи, гвинт розміщено вздовж довгого боку основи, з двох боків гвинта розміщено по всій його довжині два стрижні, один з яких пропущено крізь подовжній отвір в ТІЛІ втулки, а другий - крізь подовжній паз на поверхні втулки, причому в ТІЛІ втулки виконано також сегментний паз і в ньому установлена пластина з рукояткою таким чином, що край пластини заведено поміж витками гвинтової лінії гвинта з можливістю виведення із зачеплення 2 Пристрій за п 1, який відрізняється тим, що основу виконано розсувною у поперечному напрямку 3 Пристрій за п 1, який відрізняється тим, що гвинт приводу виконано у вигляді пружної спіралі, наприклад дротяної 4 Пристрій за п 1, який відрізняється тим, що рукоятку пластини виконано подовженою і до неї прикріплений штовхач, виконаний у вигляді додаткової пластини Пристрій для поодинокої та групової подачі виробів, призначений для використання в торговельних автоматах для продажу штучних товарів різного призначення Пристрій також може бути використаний в устаткуванні різних галузей техніки ВІДОМІ пристрої для подачі виробів Пристрій, описаний у книзі "Торговые автоматы" (автори Гаєвський С І та Молдавія M M , видавництво "Экономика", 1985, crop 178, мал 76) має горизонтальний диск, на який укладаються вироби вздовж внутрішньої поверхні нерухомої жорсткої спіральної направляючої стрічки Під час обертання диску вироби пересуваються, сковзаючи вздовж стрічки Крайній вироб досягає місця видачі і подається на вихід, після чого диск зупиняється Вадою відомого пристрою € його значні габарити, які не дають можливості використовувати його у сучасних компактних торговельних автоматах Пристрій, що описаний в авторському свідотцтві СРСР №1400669 (МПК В07 С1/02) на "Пристрій для подачі плоских предметів до блока сепарування", має гвинтовий конвейєр, виконаний із роз міщених на різних рівнях трьох горизонтальних шнеків, бічного та двох нижніх, з однаковою відстанню гвинтової нарізки, та механізм сепарування предметів Вадами відомого пристрою є його значні габарити, а також можливість подачі по два вироба замість одного Для зменшення КІЛЬКОСТІ таких випадків відомий пристрій має спеціальний механізм сепарування, який, однак, не може виключити повністю подвійну видачу виробів (див формулу винаходу відомого пристрою) Вади відомого пристрою не дають можливості використовувати його у сучасних компактних торговельних автоматах Найбільш близьким до заявляемого є пристрій, що описаний в авторському СВІДОТЦТВІ СРСР №1465352 (МПК В65 В43/18) на "Пристрій для поодинокої подачі картонових плоскоскладених коробок" Відомий пристрій має основу, подаючий механізм, що містить каретку з штовхачом та приводом, касету, відсікач, вакуум-захоплювач, додатковий відсікач Подаючий механізм відомого пристрою має рухомий стіл, який змонтований на основі та спирається на два кулачкових вала 00 о ю 52108 Штовхач подаючого механізму відомого пристрою встановлений на важілі каретки з можливостю повороту у вертикальній площині Привод каретки подаючого механізму виконано у вигляді храпового механізму, ланцюгової передачі Відомий пристрій має СПІЛЬНІ ознаки із заявляємим Обидва мають основу, подаючий механізм, що містить каретку з штовхачом, та привод Вадами відомого пристрою є те, що він має значні габарити, те, що він складний-має ланцюгову передачу, рухомий стіл, касету, головний та додатковий відсікачі, важіль каретки з зачіпкою, храповий механізм, вакуум-захоплювач, те, що він розрахований на подачу лише плоскоскладених картонових коробок, тобто є спеціалізованим, неуніверсальним Вади відомого пристрою не дають змоги використовувати його в торговельних автоматах В основу винаходу, що заявляється, поставлено задачу удосконалення пристрою, найбільш близького до заявляемого Удосконалення стосується пристрою для поодинокої подачі картонових плоскоскладених коробок і мас на меті зменшення та спрощення його для того, щоб забезпечити його здатність до поодинокої та групової подачі різноманітних виробів на вихід в торговельних автоматах Удосконалення досягнуто за рахунок введення в пристрій нових конструктивних ознак Основу заявляемого пристрою виконано у вигляді столу з буртиком вздовж двох боків Основу виконано також розсувною у поперечному напрямку Буртики запобігають перекошуванню і випадінню вбік виробів, завантажених на основу, при їх подачі до виходу Те, що стіл виконано розсувшим, забезпечує можливість завантаження на основу виробів різної широчини та їх подальшої видачі Каретку заявляемого пристрою виконано у ВІГЛЯДІ втулки, що насаджено на привід, який виконано у вигляді з'єднаного з двигуном гвинта, довжиною не меншою за довжину основи Гвинт розміщено вздовж довгої сторони основи, по боках гвинта розміщено, по всій його довжині, два стрижні, один з яких пропущено крізь подовжній отвір в ТІЛІ втулки, а другий - крізь подовжній паз в ТІЛІ втулки В ТІЛІ втулки також виконано сегментний паз і в нього уставлена пластина з рукояткою таким чином, що край пластини заведено поміж витками гвинтової лінії гвинта з можливістю виведення із зачеплення Сукупність відмінностей, що відносяться до каретки та привода забезпечують їх малі габарити, простоту та зручність експлуатації, в тому числі зручність пере завантаження основи Виконання гвинта привода у вигляді пружної дротяної спіралі забезпечує його простоту, зниження ваги та підвищення технологічності виготовлення гвинта та пристрою в цілому Винахід має такі суттєві ознаки, що характеризують його Він МІСТИТЬ В собі основу, подаючий механізм, що містить в собі каретку з штовхачом, і привод Ці ознаки має також і відомий пристрій Ознаки, що їх немає у відомого пристрою, такі Основу виконано у вигляді столу з буртиками вздовж двох боків Каретку виконано у вигляді втулки, що насаджено на привод, який виконано у вигляді з'єднаного з двигуном гвинта довжиною не меншою за довжину основи Гвинт розміщено вздовж довгої сторони основи, по боках гвинта розміщено, по всій його довжині, два стрижні, один з яких пропущено крізь подовжній отвір в ТІЛІ втулки, а другий - крізь подовжній паз в ТІЛІ втулки, причому в ТІЛІ втулки виконано також сегментний паз і в нього уставлена пластина з рукояткою таким чином, що край пластини заведено поміж витками гвинтової лінії гвинта з можливістю виведення із зачеплення Основу виконано розсувною у поперечному напрямку Гвинт привода виконано у вигляді пружної спіралі, наприклад, дротяної Рукоятку пластини виконано подовженою і до неї прикріплений штовхач, викопаний у вигляді додаткової пластини Всі наведені вище суттєві ознаки винаходу, що заявляється, достатні у всіх випадках, на які поширюється обсяг правової охорони Між ознаками винаходу, що заявляється, і досягнутим результатом існує прямий зв'язок Виконання основи у вигляді столу з буртиками вздовж двох його боків забезпечує як невипадшня виробів вбік під час руху, так і можливість тільки поступального переміщення виробів вздовж столу без відхилень вбік Виконання каретки у вигляді втулки, що насаджено на привод, який виконано у вигляді з'єднаного з двигуном гвинта, довжиною не меншою за довжину основи, забезпечує їх малі габарити і простоту пристрою Розміщення гвинта вздовж довгої сторони основи, розміщення по боках гвинта, по всій його довжині, двох стрижнів, один з яких пропущено крізь подовжній отвір в ТІЛІ втулки, а другий - крізь подовжній паз в ТІЛІ втулки забезпечує прямолінійність руху втулки з штовхачом під час подачі виробів штовхачом в напрямку місця видачі Виконання в ТІЛІ втулки сегментного паза, в який уставлена пластина з рукояткою таким чином, що край пластини заведено поміж витками гвинтової лінії винта з можливістю виведення із зачеплення забезпечує поступальний рух втулки при подачі виробів, простий та компактний зв'язок привода з подаваємими виробами через штовхач при їх подачі на вихід і спрощення пристрою в цілому, а також можливість, при необхідності, ручного встановлення втулки на будь - яку позицію відносно довжини основи Виконання основи розсувною у поперечному напрямку забезпечує можливість перестроювання пристрою на роботу з виробами різної ширини, тобто забезпечує розширення можливостей пристрою Виконання гвинта привода у вигляді пружної спіралі, наприклад, дротяної, забезпечує значне спрощення виготовлення гвинта через те, що навивання дротяної спіралі простіше та дешевше за виточування гвинта на токарному верстаті Виконання рукоятки пластини подовженою і те, що до 52108 неї прікріплении штовхач, виконаний у вигляді додаткової пластини, забезпечує зручність експлуатації, підвищення надійності та спрощення пристрою Конструктивне рішення пристрою, що заявляється, показано на кресленнях Фіг 1, Фіг 2, Фіг З На Фіг 1 показаний вигляд пристрою спереду після подачі на вихід одного виробу Пристрій майже повністю завантажений виробами На Фіг 2 показаний вигляд пристрою зверху після подачі на вихід одного виробу Пристрій майже повністю завантажений виробами На Фіг 3 показаний поперечний переріз по А А пристрою, що показаний на Фіг 1 Пристрій (Фіг1, Фіг 2, ФігЗ) влаштований таким чином На поверхні основи 1, що виконана у вигляді столу, виконані пази 2,3,4,5, вздовж яких можна пересувать буртики 6 (передній) та 7 (задній) В задній частині основи 1 виконані виступи 8 і 9 з отворами 10 і 11 для прикріплення пристрою Над поверхнею столу, в задній частині основи 1, розміщені двигун 12, гвинт 13, на який насаджена каретка, виконана у вигляді втулки 14, два стрижні = верхній 15, що пропущений крізь отвір 16 в ТІЛІ втулки 14, і нижній 17, що пропущений крізь паз 18 в ТІЛІ втулки 14 В ТІЛІ втулки 14 виконано також сегментний паз 19, в який уставлена пластина 20 з рукояткою 21 До рукоятки 21 прикріплений штовхач 22, виконаний у вигляді пластини Пристрій працює таким чином Спочатку треба відвести втулку 14 на потрібну початкову позицію Для цього рукоятку 21 з штовхачом 22 піднімають При цьому пластина 20 обертається навколо осі 24 і виходить із зачеплення з витками гвинта 13 Після ЦЬОГО втулка 14 за рукоятку 21 відводиться ліворуч до потрібної позиції, рукоятка 21 опускається і пластина 20 знову входить в зачеплення з гвинтом 13 Далі вироби 23 завантажуються на основу 1 При цьому відстань між переднім 6 і заднім 7 буртиками виставляється згідно розміру виробів 23 За електричним сигналом від зовнішньої системи керування двигун 12 починає обертати гвинт 13 Втулка 14 з рукояткою 21 і штовхачом 22 починає поступальний рух праворуч Штовхач 22 натикається на крайній вироб 23 і, продовжуючи свій рух, рухає всі вироби 23 праворуч доти, поки крайній вироб 25 не випаде в канал видачі 26 і не попаде в зону дії датчика 27 Останній спрацює і подасть електричний сигнал на двигун 12, зупиняючи його Пристрій знов готовий до роботи Можна налаштувати датчик 27 таким чином, що він подасть сигнал на відключення і зупинку двигуна 12 не від першого виданого виробу, а від другого чи третього, чи від будь-якого виробу При цьому має місце непоодинока, а групова подача виробів на вихід На Фіг 1 і Фіг 2 для спрощення показаний пристрій ємністю в 13 виробів, але його ємність принципово може бути забагато більшою Це залежить від потреби Заявляемый пристрій успішно пройшов лабораторні випробування На цей час він випробується в торговельних автоматах для продажу штучних товарів 52108
