Пристрій для поодинокої та групової подачі виробів

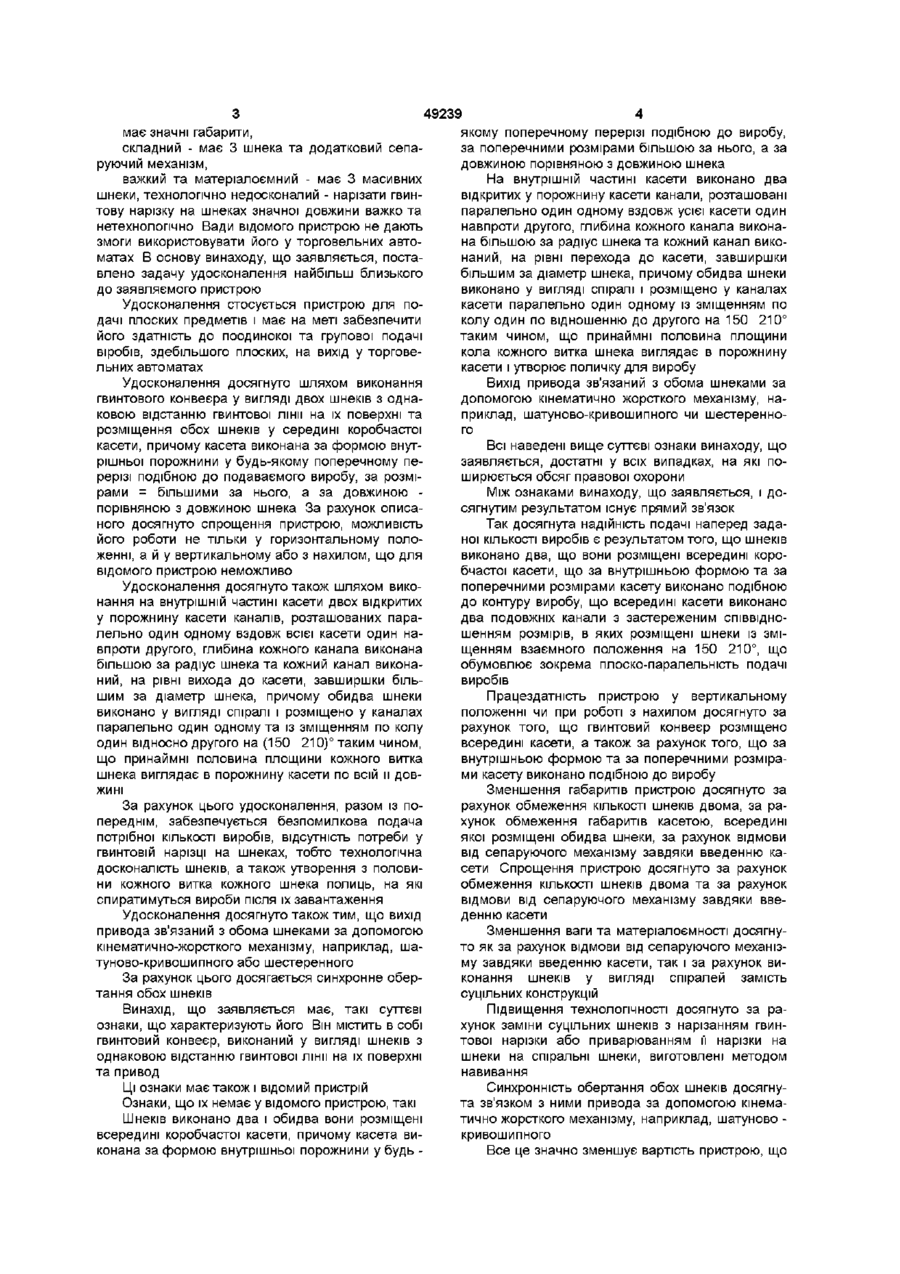

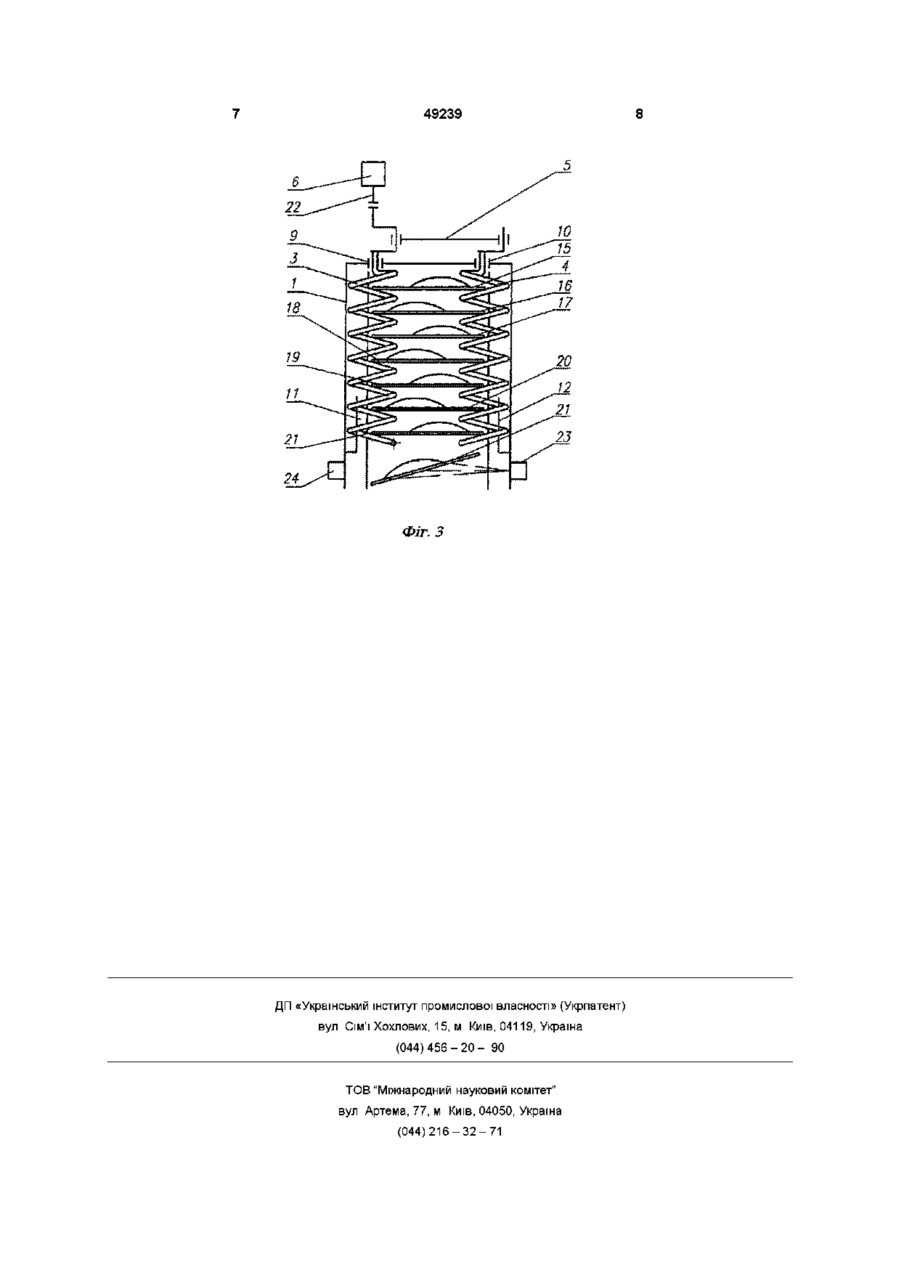

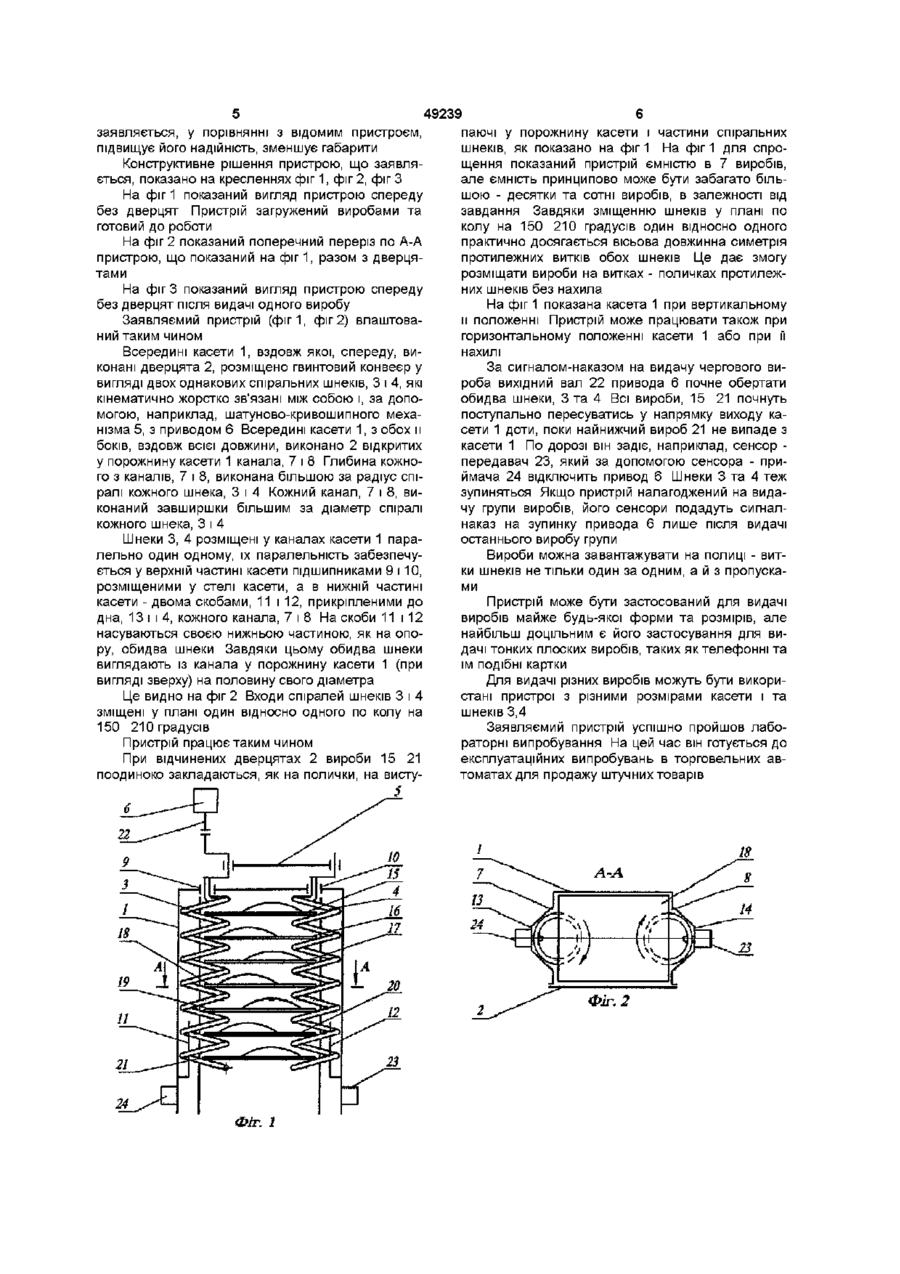

1 Пристрій для поодинокої та групової подачі виробів, який містить в собі гвинтовий конвеєр, виконаний у вигляді шнеків з однаковою відстанню гвинтової лінії на їх поверхні, та привід, який відрізняється тим, що шнеків виконано два і обидва вони розміщені всередині коробчастої касети, причому касета виконана за формою внутрішньої порожнини у будь-якому поперечному перерізі подібною до виробу, за поперечними розмірами більшою за нього, а за довжиною порівняною з довжиною шнека 2 Пристрій по п 1, який відрізняється тим, що на внутрішній частині касети виконано два відкритих у порожнину касети канали, розташовані паралельно один одному вздовж всієї касети один навпроти другого, глибина кожного каналу виконана більшою за радіус шнека та кожний канал виконаний на рівні переходу до касети завширшки більшим за діаметр шнека, причому обидва шнеки виконано у вигляді спіралі і розміщено у каналах касети паралельно один одному та із зміщенням по колу один по відношенню до одного на 150210° 3 Пристрій по п 1,2, який відрізняється тим, що вихід приводу зв'язаний з обома шнеками за допомогою кінематично жорсткого механізму, наприклад шатунно-кривошипного Заявляється пристрій для поодинокої та групової подачі виробів, призначений для використання в торговельних автоматах для продажу штучних товарів різного призначення побутового (телефонні чи подібні до них картки, леза для гоління, поштові конверти та картки та ш ), ГІГІЄНІЧНОГО (презервативи в упаковці, ЖІНОЧІ прокладки в упаковці та ш), медичного (ліки в упаковці та ш) Пристрій також може бути використаний в устаткуванні різних галузей техніки ВІДОМІ пристрої для поодинокої подачі виробів Пристрій, описаний у книзі "Торговые автоматы" (автори Гаєвський С І та Молдавія М М .видавництво "Экономика", 1985г ,стор 178, мал 76) має горизонтальній диск, на який укладаються вироби вздовж внутрішньої поверхні нерухомої жорсткої спіральної направляючої стрічки Підчас обертання диску вироби пересуваються, сковзаючи вздовж стрічки Крайній вироб досягає місця видачі і подається на вихід, після чого диск зупиняється Вадами відомого пристрою є неможливість його використання для подачі тонких плоских виробів (телефонні картки, леза для гоління та ш), значні габарити, а також неможливість використання при вертикальному положенні його диска чи то при його нахилі Найбільш близьким до заявляемого є пристрій, що описаний в авторському СВІДОЦТВІ СРСР № 1400669 (МПК В07 С1/02) на "Пристрій для подачі плоских предметів до блока сепарування", що має гвинтовий конвеєр, виконаний із розміщених на різних рівнях трьох горизонтальних шнеків, бічного та двох нижніх, з однаковою відстанню гвинтової нарізки, та механізм сепарування предметів Відомий пристрій має СПІЛЬНІ ознаки із заявляємим Обидва мають гвинтовий конвеєр У обох гвинтовий конвеєр виконаний із шнеків, які мають однакову відстань гвинтової лінії та вміщують запас виробів, що згодом подаються на вихід Обидва мають привод, що може рухати гвинтовий конвеєр Вадами відомого пристрою є те, що він може подавати по два вироба замість одного Для зменшення КІЛЬКОСТІ таких випадків він має спеціальний механізм сепарування, який теж не в змозі виключити повністю КІЛЬКІСТЬ видаваємих подвоєних виробів (див формулу винаходу відомого пристрою), не може працювати при вертикальному положенні гвинтового конвеєра, чи при його нахилі, со сч 49239 має значні габарити, складний - має 3 шнека та додатковий сепаруючий механізм, важкий та матеріалоємний - має 3 масивних шнеки, технологічно недосконалий - нарізати гвинтову нарізку на шнеках значної довжини важко та нетехнолопчно Вади відомого пристрою не дають змоги використовувати його у торговельних автоматах В основу винаходу, що заявляється, поставлено задачу удосконалення найбільш близького до заявляемого пристрою Удосконалення стосується пристрою для подачі плоских предметів і має на меті забезпечити його здатність до поодинокої та групової подачі віробів, здебільшого плоских, на вихід у торговельних автоматах Удосконалення досягнуто шляхом виконання гвинтового конвеєра у вигляді двох шнеків з однаковою відстанню гвинтової лінії на їх поверхні та розміщення обох шнеків у середині коробчастої касети, причому касета виконана за формою внутрішньої порожнини у будь-якому поперечному перерізі подібною до подаваемого виробу, за розмірами = більшими за нього, а за довжиною порівняною з довжиною шнека За рахунок описаного досягнуто спрощення пристрою, можливість його роботи не тільки у горизонтальному положенні, а й у вертикальному або з нахилом, що для відомого пристрою неможливо Удосконалення досягнуто також шляхом виконання на внутрішній частині касети двох відкритих у порожнину касети каналів, розташованих паралельно один одному вздовж всієї касети один навпроти другого, глибина кожного канала виконана більшою за радіус шнека та кожний канал виконаний, на рівні вихода до касети, завширшки більшим за діаметр шнека, причому обидва шнеки виконано у вигляді спіралі і розміщено у каналах паралельно один одному та із зміщенням по колу один відносно другого на (150 210)° таким чином, що принаймні половина площини кожного витка шнека виглядає в порожнину касети по всій и довжині За рахунок цього удосконалення, разом із попереднім, забезпечується безпомилкова подача потрібної КІЛЬКОСТІ виробів, відсутність потреби у гвинтовій нарізці на шнеках, тобто технологічна досконалість шнеків, а також утворення з половини кожного витка кожного шнека полиць, на які спиратимуться вироби після їх завантаження Удосконалення досягнуто також тим, що вихід привода зв'язаний з обома шнеками за допомогою кінематично-жорсткого механізму, наприклад, шатуново-кривошипного або шестеренного За рахунок цього досягається синхронне обертання обох шнеків Винахід, що заявляється має, такі суттєві ознаки, що характеризують його Він містить в собі гвинтовий конвеєр, виконаний у вигляді шнеків з однаковою відстанню гвинтової лінії на їх поверхні та привод Ці ознаки має також і відомий пристрій Ознаки, що їх немає у відомого пристрою, такі Шнеків виконано два і обидва вони розміщені всередині коробчастої касети, причому касета виконана за формою внутрішньої порожнини у будь якому поперечному перерізі подібною до виробу, за поперечними розмірами більшою за нього, а за довжиною порівняною з довжиною шнека На внутрішній частині касети виконано два відкритих у порожнину касети канали, розташовані паралельно один одному вздовж усієї касети один навпроти другого, глибина кожного канала виконана більшою за радіус шнека та кожний канал виконаний, на рівні перехода до касети, завширшки більшим за діаметр шнека, причому обидва шнеки виконано у вигляді спіралі і розміщено у каналах касети паралельно один одному із зміщенням по колу один по відношенню до другого на 150 210° таким чином, що принаймні половина площини кола кожного витка шнека виглядає в порожнину касети і утворює поличку для виробу Вихід привода зв'язаний з обома шнеками за допомогою кінематично жорсткого механізму, наприклад, шатуново-кривошипного чи шестеренного Всі наведені вище суттєві ознаки винаходу, що заявляється, достатні у всіх випадках, на які поширюється обсяг правової охорони Між ознаками винаходу, що заявляється, і досягнутим результатом існує прямий зв'язок Так досягнута надійність подачі наперед заданої КІЛЬКОСТІ виробів є результатом того, що шнеків виконано два, що вони розміщені всередині коробчастої касети, що за внутрішньою формою та за поперечними розмірами касету виконано подібною до контуру виробу, що всередині касети виконано два подовжніх канали з застереженим співвідношенням розмірів, в яких розміщені шнеки із зміщенням взаємного положення на 150 210°, що обумовлює зокрема плоско-паралельність подачі виробів Працездатність пристрою у вертикальному положенні чи при роботі з нахилом досягнуто за рахунок того, що гвинтовий конвеєр розміщено всередині касети, а також за рахунок того, що за внутрішньою формою та за поперечними розмірами касету виконано подібною до виробу Зменшення габаритів пристрою досягнуто за рахунок обмеження КІЛЬКОСТІ шнеків двома, за рахунок обмеження габаритів касетою, всередині якої розміщені обидва шнеки, за рахунок відмови від сепаруючого механізму завдяки введенню касети Спрощення пристрою досягнуто за рахунок обмеження КІЛЬКОСТІ шнеків двома та за рахунок відмови від сепаруючого механізму завдяки введенню касети Зменшення ваги та матеріалоємності досягнуто як за рахунок відмови від сепаруючого механізму завдяки введенню касети, так і за рахунок виконання шнеків у вигляді спіралей замість суцільних конструкцій Підвищення технологічності досягнуто за рахунок заміни суцільних шнеків з нарізанням гвинтової нарізки або приварюванням її нарізки на шнеки на спіральні шнеки, виготовлені методом навивання Синхронність обертання обох шнеків досягнута зв'язком з ними привода за допомогою кінематично жорсткого механізму, наприклад, шатуново кривошипного Все це значно зменшує вартість пристрою, що заявляється, у порівнянні з відомим пристроєм, підвищує його надійність, зменшує габарити Конструктивне рішення пристрою, що заявляється, показано на кресленнях фіг 1, фіг 2, фіг З На фіг 1 показаний вигляд пристрою спереду без дверцят Пристрій загружений виробами та готовий до роботи На фіг 2 показаний поперечний переріз по А-А пристрою, що показаний на фіг 1, разом з дверцятами На фіг 3 показаний вигляд пристрою спереду без дверцят після видачі одного виробу Заявляємий пристрій (фиг 1, фіг 2) влаштований таким чином Всередині касети 1, вздовж якої, спереду, виконані дверцята 2, розміщено гвинтовий конвеєр у вигляді двох однакових спіральних шнеків, 3 і 4, які кінематично жорстко зв'язані між собою і, за допомогою, наприклад, шатуново-кривошипного механізма 5, з приводом 6 Всередині касети 1, з обох и боків, вздовж всієї довжини, виконано 2 відкритих у порожнину касети 1 канала, 7 і 8 Глибина кожного з каналів, 7 і 8, виконана більшою за радіус спіралі кожного шнека, 3 і 4 Кожний канал, 7 і 8, виконаний завширшки більшим за діаметр спіралі кожного шнека, 3 і 4 Шнеки 3, 4 розміщені у каналах касети 1 паралельно один одному, їх паралельність забезпечується у верхній частині касети підшипниками 9 110, розміщеними у стелі касети, а в нижній частині касети - двома скобами, 11 і 12, прикріпленими до дна, 13 і і 4, кожного канала, 7 і 8 На скоби 11 і 12 насуваються своєю нижньою частиною, як на опору, обидва шнеки Завдяки цьому обидва шнеки виглядають із канала у порожнину касети 1 (при вигляді зверху) на половину свого діаметра Це видно на фіг 2 Входи спіралей шнеків 3 і 4 зміщені у плані один відносно одного по колу на 150 210 градусів Пристрій працює таким чином При відчинених дверцятах 2 вироби 15 21 поодиноко закладаються, як на полички, на вистуS Фіг. 1 49239 паючі у порожнину касети і частини спіральних шнеків, як показано на фіг 1 На фіг 1 для спрощення показаний пристрій ємністю в 7 виробів, але ємність принципово може бути забагато більшою - десятки та сотні виробів, в залежності від завдання Завдяки зміщенню шнеків у плані по колу на 150 210 градусів один відносно одного практично досягається вісьова довжинна симетрія протилежних витків обох шнеків Це дає змогу розміщати вироби на витках - поличках протилежних шнеків без нахила На фіг 1 показана касета 1 при вертикальному и положенні Пристрій може працювати також при горизонтальному положенні касети 1 або при її нахилі За сигналом-наказом на видачу чергового вироба вихідний вал 22 привода 6 почне обертати обидва шнеки, 3 та 4 Всі вироби, 15 21 почнуть поступально пересуватись у напрямку виходу касети 1 доти, поки найнижчий вироб 21 не випаде з касети 1 По дорозі він задіє, наприклад, сенсор передавач 23, який за допомогою сенсора - приймача 24 відключить привод 6 Шнеки 3 та 4 теж зупиняться Якщо пристрій налагоджений на видачу групи виробів, його сенсори подадуть сигналнаказ на зупинку привода 6 лише після видачі останнього виробу групи Вироби можна завантажувати на полиці - витки шнеків не тільки один за одним, а й з пропусками Пристрій може бути застосований для видачі виробів майже будь-якої форми та розмірів, але найбільш доцільним є його застосування для видачі тонких плоских виробів, таких як телефонні та їм подібні картки Для видачі різних виробів можуть бути використані пристрої з різними розмірами касети і та шнеків 3,4 Заявляємий пристрій успішно пройшов лабораторні випробування На цей час він готується до експлуатаційних випробувань в торговельних автоматах для продажу штучних товарів 49239 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
