Пристрій для просочування рухомого полотна

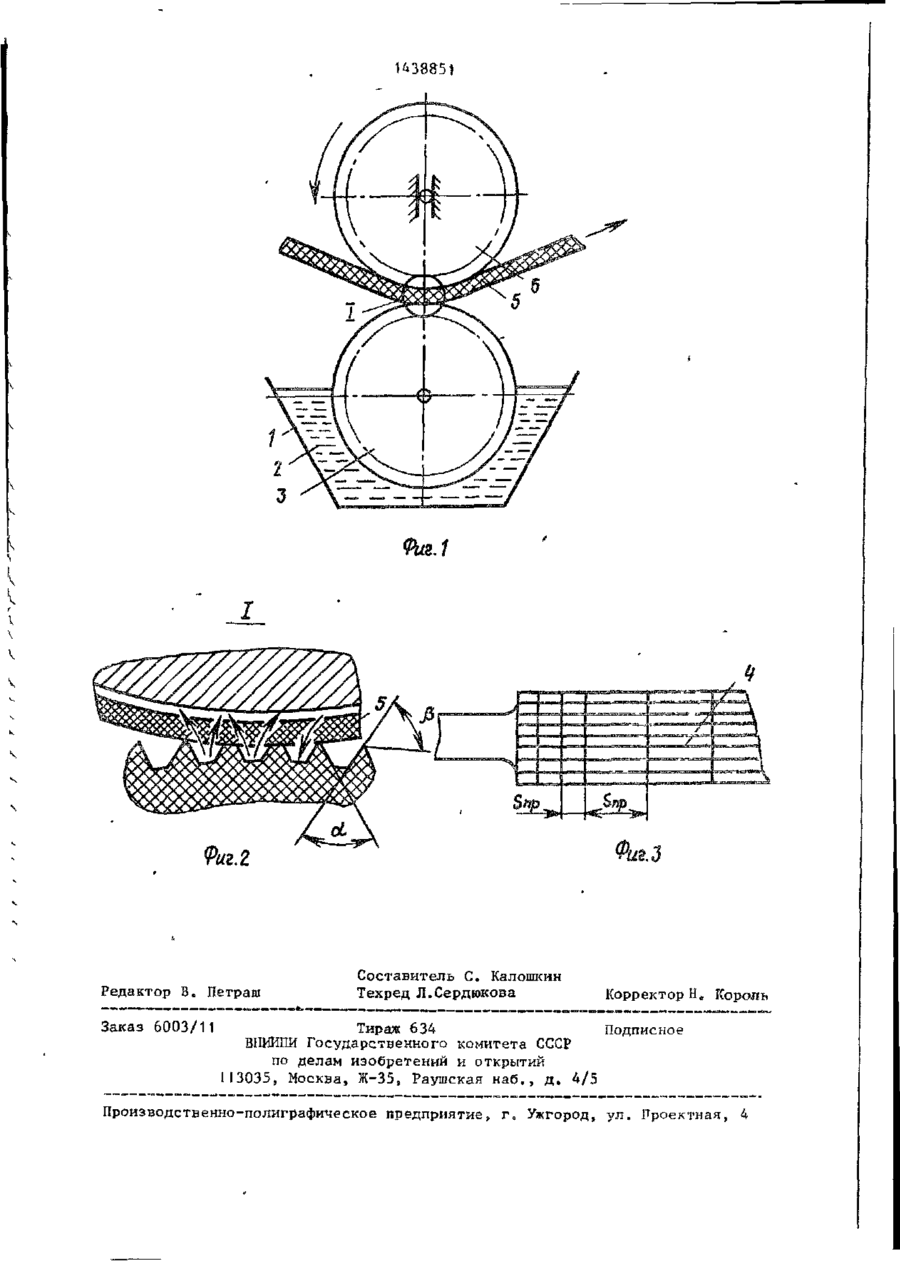

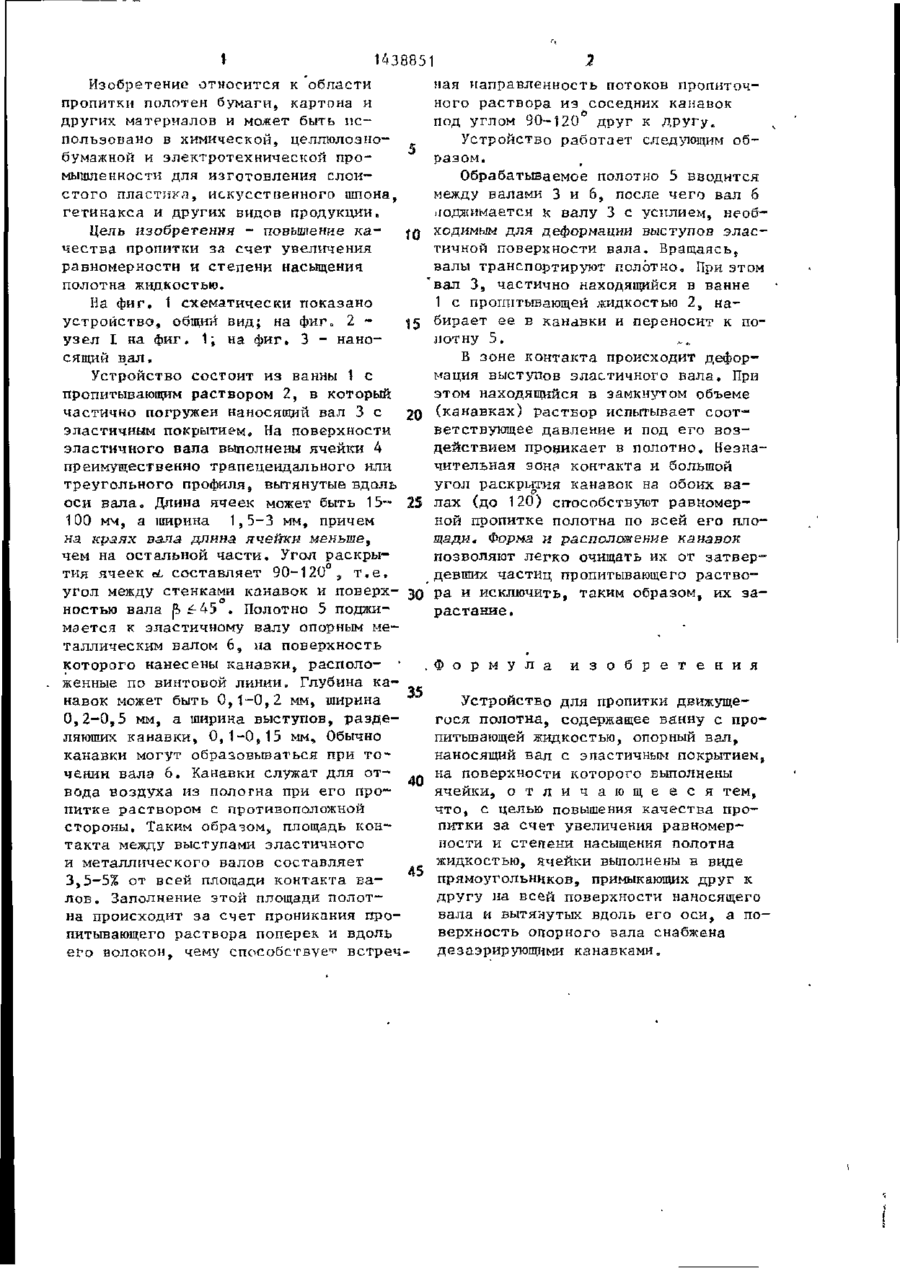

Изобретение относится к пропитке полотен бумаги, картона и других материалов. Цель изобретения - повышение качества пропитки за счет увеличения равномерности н степени насыщения полотна жидкостью. Для этого на поверхности наносящего вала с эластичным покрытием выполнены прямоугольные ячейки преимущественно треугольного или трапецеидального профиля, а на поверхности опорного вала имеются канавки для отвода воздуха. При пропускании полотна между опорным и наносящим валами эластичные выступы деформируются, а пропитывающая жидкость из ячеек наносящего вала под давлением проникает в полотно. 3 ил. 00 00 і 143885 1 Изобретение относится к области пропитки полотен бумаги, картона и других материалов и может быть использовано в химической, целлюлозно- г бумажной и электротехнической промышленности для изготовления слоистого пластика, искусственного шпона, гетинакса и других видов продукции. Цель изобретения - повышение ка- |Q честна пропитки за счет увеличения равномерности и степени насыщения полотна жидкостью. На фиг, 1 схематически показано устройство, общий вид; на фиг„ 2 ^5 узел Г на фиг. 1; на фиг. 3 - наносящий вал. Устройство состоит из ванны 1 с пропитывающим раствором 2, в который частично погружен наносящий вал 3 с 20 эластичным покрытием, На поверхности эластичного вала выполнены ячейки 4 преимущественно трапецеидального или треугольного профиля, вытянутые вдоль оси вала. Длина ячеек может быть 15- 25 100 мч, а ширина 1,5-3 мм, причем на краях вала длина ячейки меньше, чем на остальной части. Угол раскрытия ячеек at составляет 90-120 э т.е, угол между стенками канавок и поверх- зо ностьго вала |Ь^45 . Полотно 5 поджимается к эластичному валу опорным металлическим валом 6, на поверхность которого нанесены канавки, располо- • женные по винтовой линии. Глубина канавок может быть 0,1-0,2 мм, ширина 0,2-0,5 мм, а ширина выступов, разделяющих канавки, 0,1-0,15 мм, Обычно канавки могут образовываться при точении вала 6. Канавки служат для от- .fi вода воздуха из полотна при его пропитке раствором с противоположной стороны. Таким образом,, площадь контакта между выступами эластичного и металлического валов составляет ЛГ. 3,5-5% от всей площади контакта валов. Заполнение этой площади полотна происходит за счет проникания пропитывающего раствора поперек и вдоль его волокон, чему способствуем встреч 2 мая направленность потоков пропиточного раствора из соседних канавок под углом 90-120 друг к д р у г у . Устройство работает следующим образом. Обрабатываемое полотно 5 вводится между валами 3 и 6, после чего вал 6 поджимается к валу 3 с усилием, необходимым для деформации выступов э л а с тичной поверхности вала. Вращаясь, валы транспортируют полотно. При этом вал 3, частично находящийся в ванне 1 с пропитывающей жидкостью 2 S набирает ее в канавки и переносит к полотну 5. В зоне контакта происходит деформация выступов эластичного вала. При этом находящийся в замкнутом объеме (канавках) раствор испытывает соответствующее давление и под его в о з действием проникает в полотно. Незначительная зона контакта и большой угол раскрытия канавок на обоих з а лах (до 120) способствуют равномерной пропитке полотна по всей его площади. Форма и расположение канавок позволяют легко очищать их от затвердевших частиц пропитывающего раствора и исключить, таким образом, их з а растание. Ф о р м у л а и з о б р е т е н и я Устройство для пропитки движущегося полотна, содержащее ванну с пропитывающей жидкостью, опорный вал, наносящий вал с эластичным покрытием, на поверхности которого выполнены ячейки, о т л и ч а ю щ е е с я тем, что, с целью повышения качества пропитки за счет увеличения равномерности и степени насыщения полотна жидкостью, ячейки выполнены в виде прямоугольников, примыкающих друг к другу на всей поверхности наносящего вала и вытянутых вдоль его оси, а поверхность опорного вала снабжена дезаэрирующими канавками. 1438851 ФигЛ Редактор В. Петраш Заказ 6003/11 Составитель С. Калошкин Техред Л.Сердюкова Тираж 634 ВИИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб. , д. Корректор Н„ Король Подписное Производственно-полиграфическое предприятие, г а Ужгород, ул. Проектная, 4
