Спосіб прокатування профілів
Номер патенту: 5339
Опубліковано: 28.12.1994
Формула / Реферат
Способ прокатки профилей, включающий формирование подката в ящичном калибре в виде прямоугольника с переходными участками между его сторонами и прокатку его в калибрах простой формы с первоначальным контактом при захвате боковых поверхностей калибров с переходными участками, отличающийся тем, что, с целью повышения устойчивости процесса за счет улучшения условий захвата в калибрах простой формы, подкат формируют с двугранными переходными участками, при этом грани, прилежащие к боковым граням прямоугольника, формируют наклоненными под углом к горизонтали а3 = a1 ... ( а1 + 400), а другие грани - под углом а2 £ а1 при а2 ¹ а3, гдe а1 - угол наклона поверхности калибра к горизонтали в точке соприкосновения с переходными участками, при этом высота участка, наклоненного под углом а2 не превышает 0,15 высоты сечения слитка, а высота участка, наклоненного под углом a3 составляет 0,05 ...0,25 высоты сечения слитка.
Текст

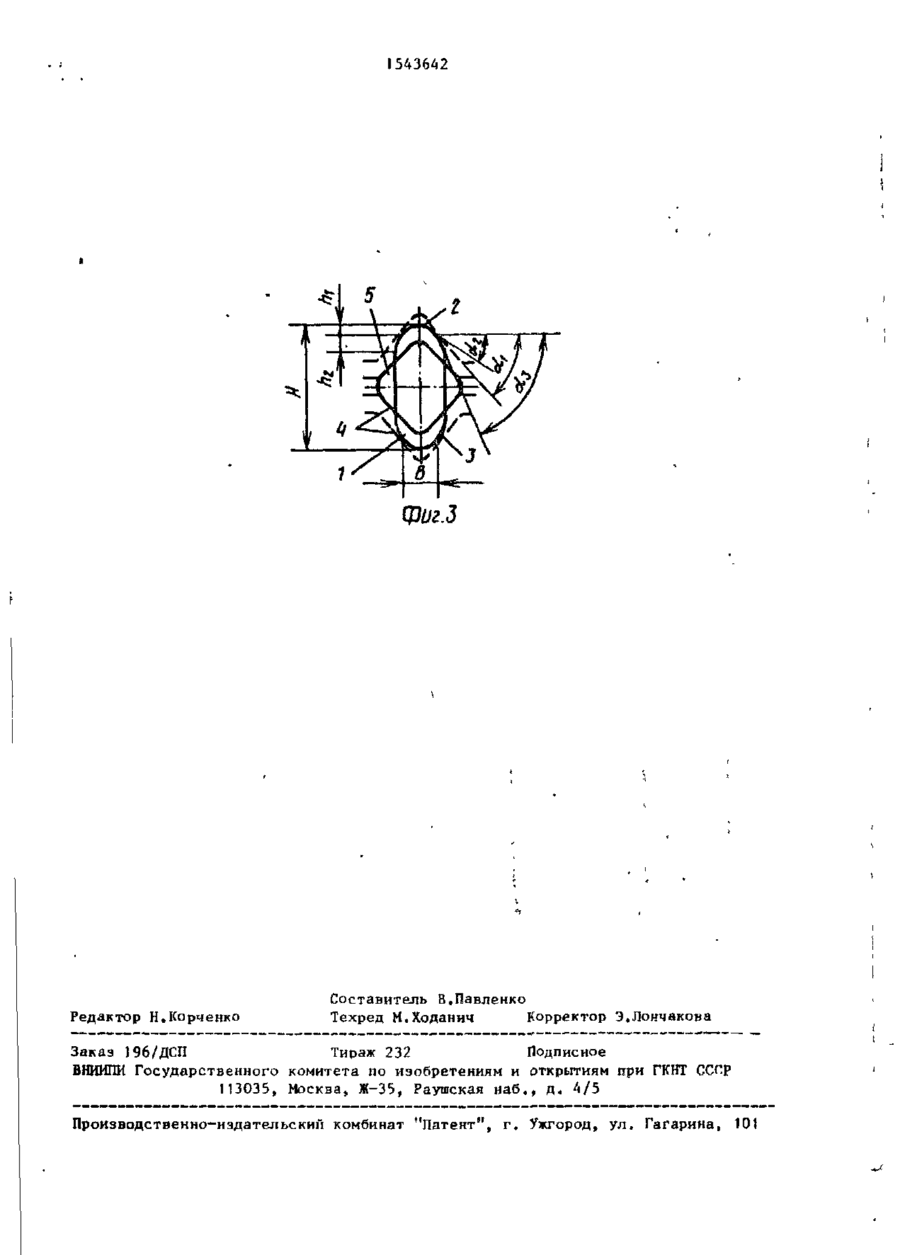

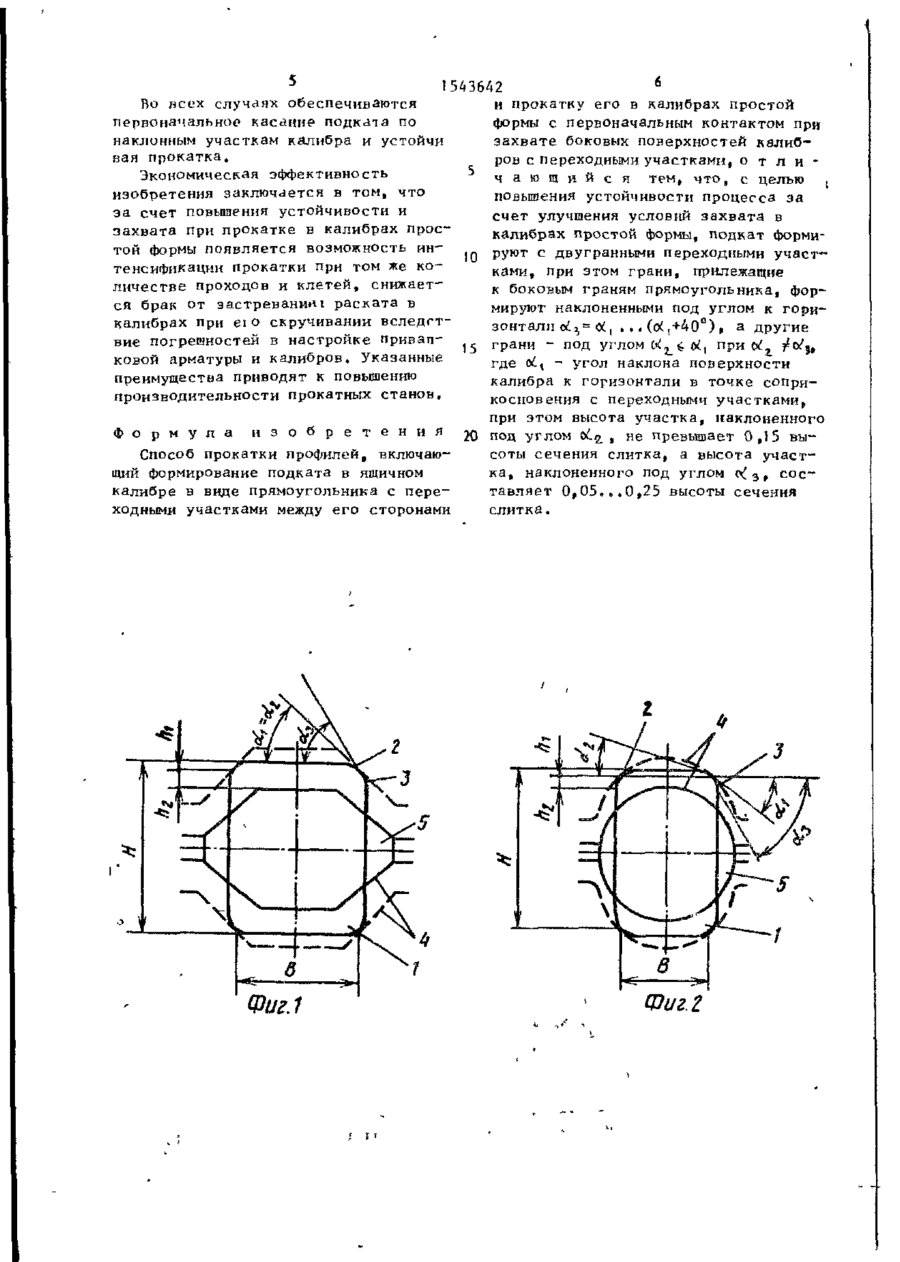

Изобретение относится к прокатному производству и может быть использовано при получении простьЕХ сортовых профилей f а также для интенси фикации прокатки в черновых калибрах* Цель изобретения - повышение устойчивости процесса за счет улучшения условий захвата в калибрах простой формы. При прокатке прямоуголь^ ной заготовки в калибрах простой формы переходные участки между сторонами прямоугольной заго'товки выполняют двугранными с определенными углами наклона к горизонтали и определенными проекциями площадок на вертикаль при соблюдении первоначального их кон* такта с боковыми стенками калибра. Это позволяет создать условия для самоцентрирования раската в калибре и улучшить условия захвата. 3 ил. Изобретение относится к прокатному производству и может быть использовано при получении простых сортовых профилей, а также для интенсификации Прокатки в черновых калибрах. Целью изобретения является повышение устойчивости процесса за счет улучшения условий захвата в калибрах простой формы. На фиг.1 показана схема деформации прямоугольной заготовки в шестигранном калибре; на фиг.2 ™ схема ее деформации в круглом калибре; на фиг.3 - в диагональном квадратном калибре. Подкат 1 выполняют в виде прямоугольника высотой Н, имеющего переход* ные участки 2 и 3» наклоненные под углом к горизонтали соответственно oitи
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of rolling profiles
Автори англійськоюTolpa Anatolii Andriovych, Horbenko Valerii Dmytrovych, Tolpa Anatolii Andriiovych
Назва патенту російськоюСпособ прокатки профилей
Автори російськоюГорбенко Валерий Дмитриевич, Толпа Анатолий Андреевич
МПК / Мітки
МПК: B21B 1/02
Мітки: профілів, прокатування, спосіб
Код посилання
