Пристрій для s-подібного зрізання кінців біфуркаційного судинного протеза

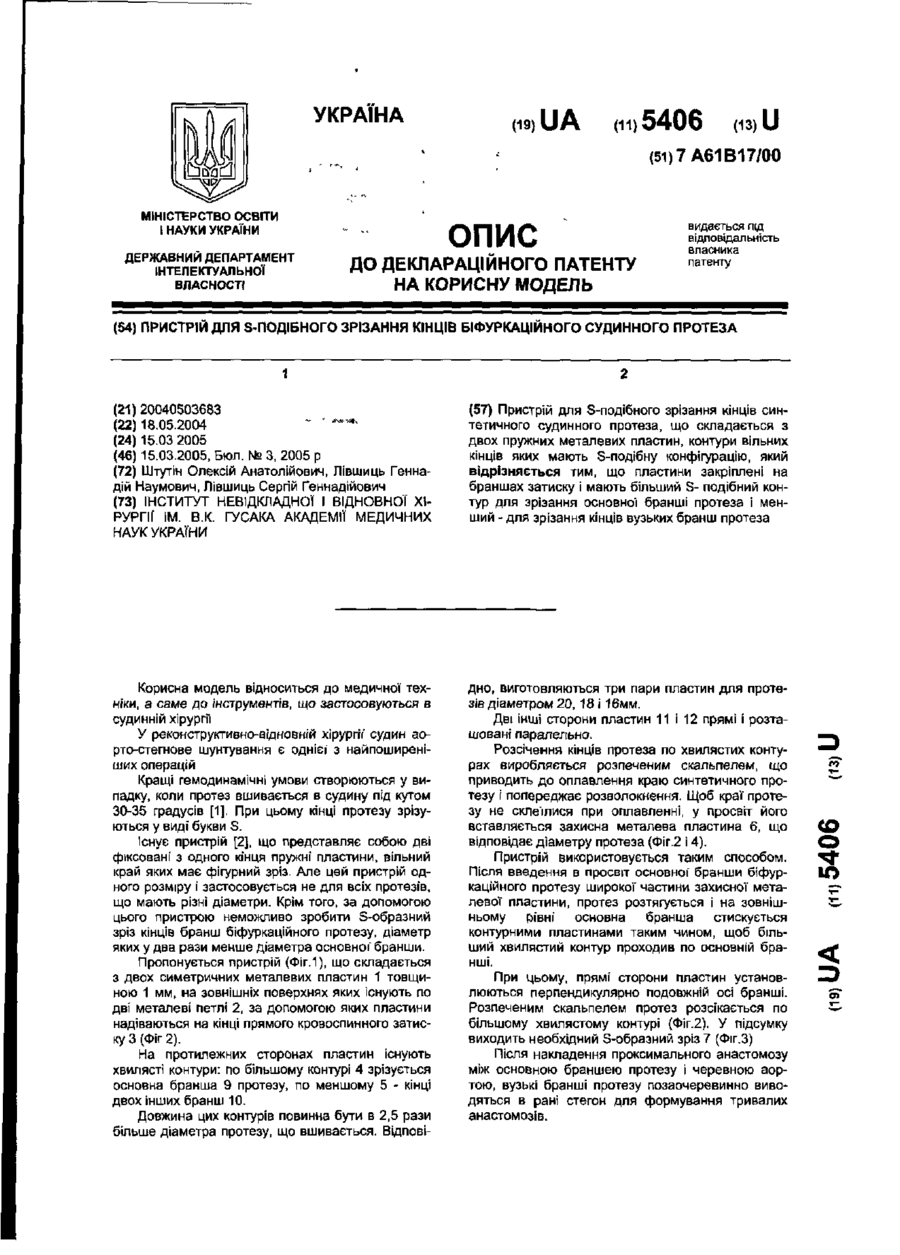

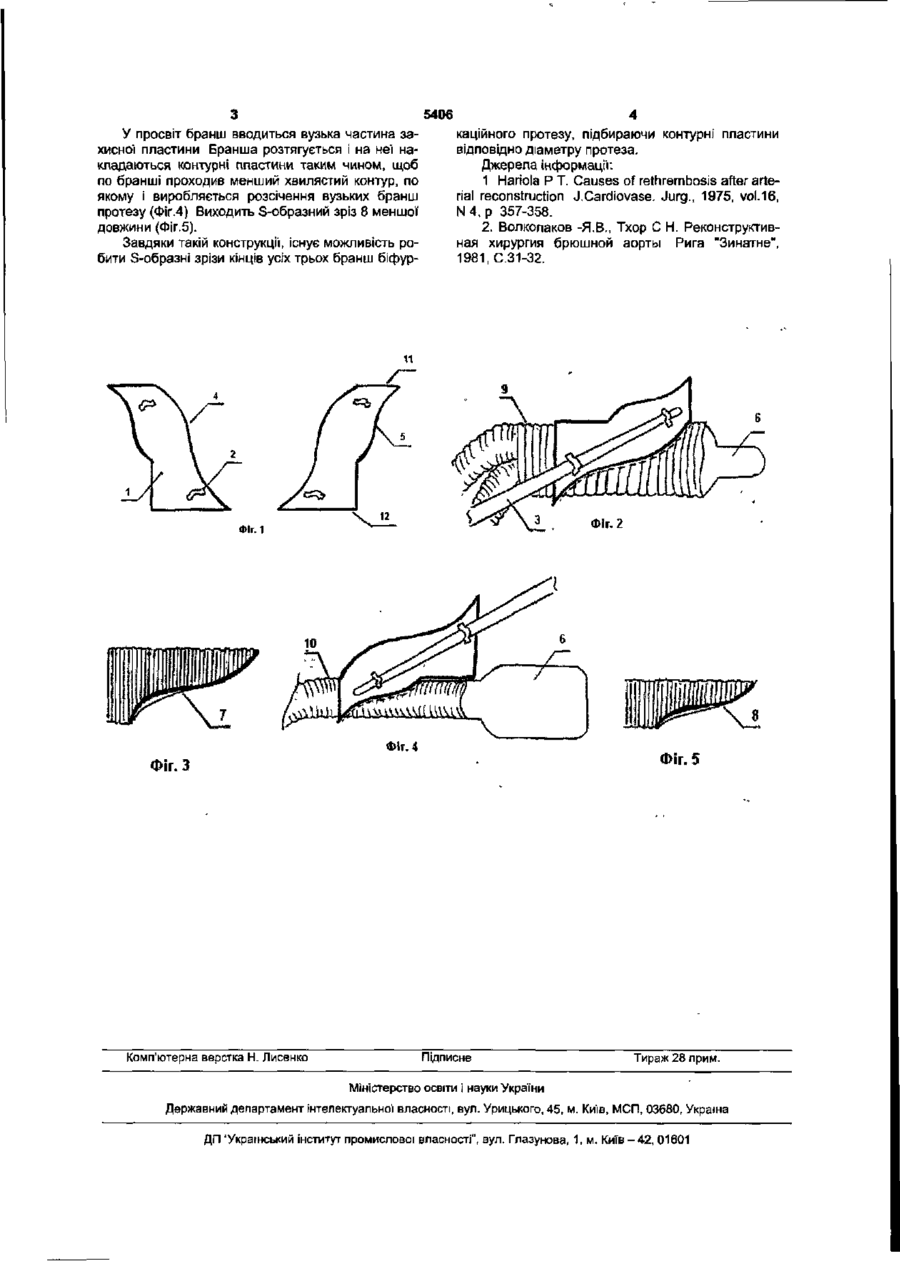

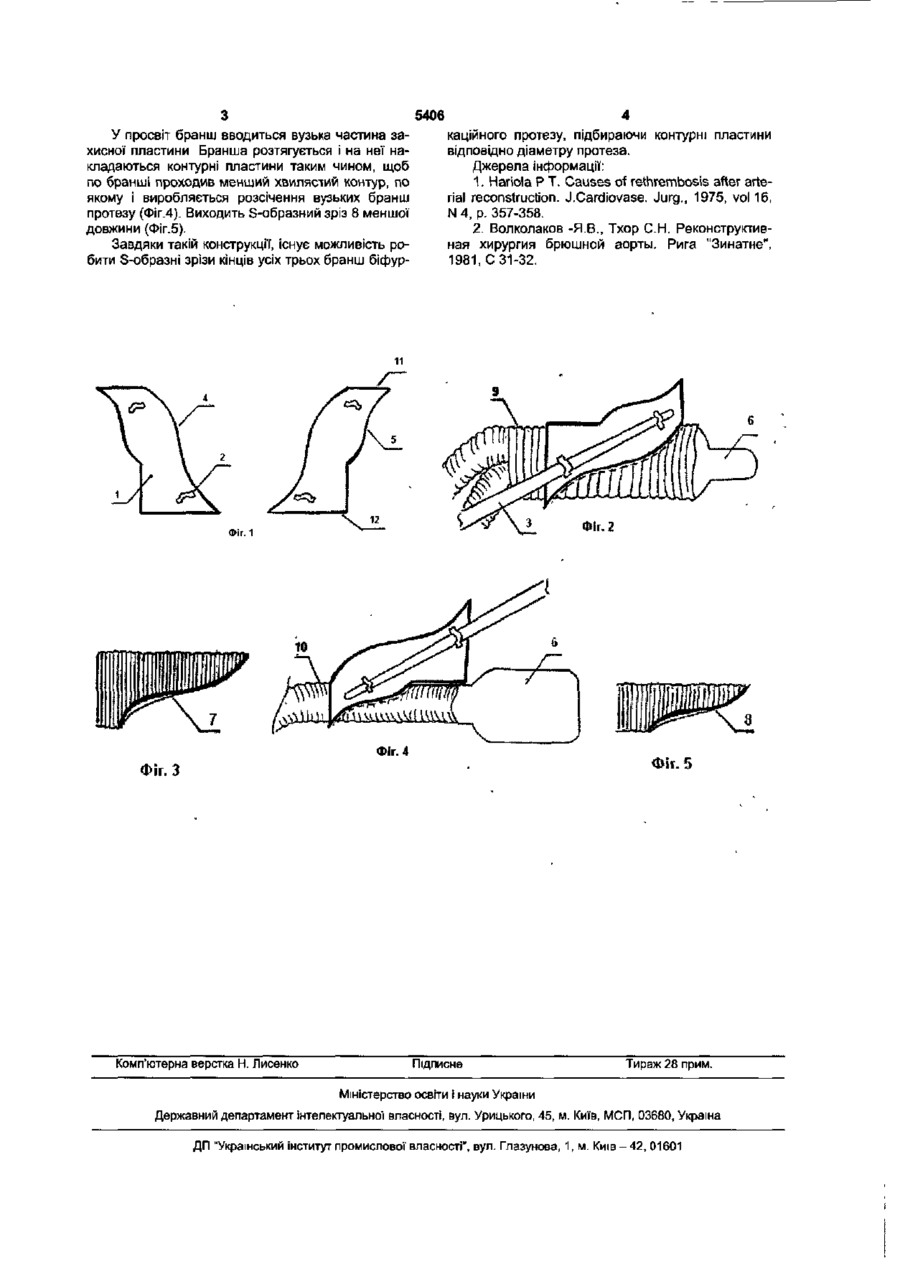

УКРАЇНА (19) UA (11)5406 da) U (51)7А61В17/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ОПИС ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ПРИСТРІЙ ДЛЯ S-ПОДІБНОГО ЗРІЗАННЯ КІНЦІВ БІФУРКАЦІЙНОГО СУДИННОГО ПРОТЕЗА 1 (21)20040503683 (22)18.05.2004 (24) 15.03.2005 "' : ^ч* , (46) 15.03.2005, Бюл. № 3, 2005 р. (72) Штутін Олексій Анатолійович, Лівшиць Геннадій Наумович, Лівшиць Сергій Геннадійович (73) ІНСТИТУТ НЕВІДКЛАДНОЇ І ВІДНОВНОЇ ХІРУРГІЇ ЇМ. В.К ГУСАКА АКАДЕМІЇ МЕДИЧНИХ НАУК УКРАЇНИ Корисна модель відноситься до медичної техніки, а саме до інструментів, що застосовуються в судинній хірургії. У реконструктивно-відновній хірургії судин аорто-стегнове шунтування є однієї з найпоширеніших операцій. Кращі гемодинамічні умови створюються у випадку, коли протез вшивається в судину під кутом 30-35 градусів [1]. При цьому кінці протезу зрізуються у виді букви S. Існує пристрій [2], що представляє собою дві фіксовані з одного кінця пружні пластини, вільний край яких має фігурний зріз. Але цей пристрій одного розміру і застосовується не для всіх протезів, що мають різні діаметри Крім того, за допомогою цього пристрою неможливо зробити S-образний зріз кінців бранш біфуркаційного протезу, діаметр яких у два рази менше діаметра основної бранши Пропонується пристрій (Фіг.1), що складається з двох симетричних металевих пластин 1 товщиною 1 мм, на зовнішніх поверхнях яких існують по дві металеві петлі 2, за допомогою яких пластини надіваються на кінці прямого кровоспинного затиску 3 (Фіг.2). На протилежних сторонах пластин існують хвилясті контури: по більшому контурі 4 зрізується основна бранша 9 протезу, по меншому 5 - кінці двох інших бранш 10 Довжина цих контурів повинна бути в 2,5 рази більше діаметра протезу, що вшивається. Відпові (57) Пристрій для S-подібного зрізання кінців синтетичного судинного протеза, що складається з двох пружних металевих пластин, контури вільних кінців яких мають S-подібну конфігурацію, який відрізняється тим, що пластини закріплені на браншах затиску і мають більший S- подібний контур для зрізання основно)' бравші протеза і менший - для зрізання кінців вузьких бранш протеза. дно, виготовляються три пари пластин для протезів діаметром 20,18 і 16мм. Дві інші сторони пластин 11 і 12 прямі і розташовані паралельно. Розсічення кінців протеза по хвилястих контурах виробляється розпеченим скальпелем, що приводить до оплавлення краю синтетичного протезу і попереджає розволокнення. Щоб краї протезу не склеїлися при оплавленні, у просвіт його вставляється захисна металева пластина 6, що відповідає діаметру протеза (Фіг 2 і 4). Пристрій використовується таким способом. Після введення в просвіт основної бранши біфуркаційного протезу широкої частини захисної металевої пластини, протез розтягується і на зовнішньому рівні основна бранша стискується контурними пластинами таким чином, щоб більший хвилястий контур проходив по основній бранші При цьому, прямі сторони пластин установлюються перпендикулярно подовжній осі бранші. Розпеченим скальпелем протез розсікається по більшому хвилястому контурі (Фіг.2). У підсумку виходить необхідний S-образний зріз 7 (Фіг.З). Після накладення проксимального анастомозу між основною браншею протезу і черевною аортою, вузькі бранші протезу позаочеревинно виводяться в рані стегон для формування тривалих анастомозів. (0 О 5406 У просвіт бранш вводиться вузька частина захисної пластини Бранша розтягується і на неї накладаються контурні пластини таким чином, щоб по бранші проходив менший хвилястий контур, по якому і виробляється розсічення вузьких бранш протезу (Фіг.4). Виходить S-образний зріз 8 меншої довжини (Фіг.5). Завдяки такій конструкції, існує можливість робити S-образні зрізи кінців усіх трьох бранш біфур 4 каційного протезу, підбираючи контурні пластини відповідно діаметру протеза. Джерела інформації: 1. Hariola Р Т. Causes of rethrembosis after arterial reconstruction. J.Cardiovase. Jurg., 1975, vo! 16, N 4, p. 357-358. 2. Волколаков -Я.В., Тхор С.Н. Реконструктивная хирургия брюшной аорты. Рига "Зинатне", 1981, С 31-32. ФІг. 2 Фіг. 1 Фіг.4 Фіг. 5 Фіг. З Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и і в - 4 2 , 01601 УКРАЇНА UA (11)5406 (із) U (51)7А61В17/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ПРИСТРІЙ ДЛЯ S-ПОДІБНОГО ЗРІЗАННЯ КІНЦІВ БІФУРКАЦІЙНОГО СУДИННОГО ПРОТЕЗА 1 (21)20040503683 (22) 18.05.2004 * ' **1*(24)15.03 2005 (46) 15.03.2005, Бюл. № 3, 2005 р (72) Штутін Олексій Анатолійович, Лівшиць Геннадій Наумович, Лівшиць Сергій Геннадійович (73) ІНСТИТУТ НЕВІДКЛАДНОЇ І ВІДНОВНОЇ ХІРУРГІЇ ЇМ. В.К. ГУСАКА АКАДЕМІЇ МЕДИЧНИХ НАУК УКРАЇНИ (57) Пристрій для S-подібного зрізання кінців синтетичного судинного протеза, що складається з двох пружних металевих пластин, контури вільних кінців яких мають S-подібну конфігурацію, який відрізняється тим, що пластини закріплені на браншах затиску і мають більший S- подібний контур для зрізання основної бранші протеза і менший - для зрізання кінців вузьких бранш протеза Корисна модель відноситься до медичної техніки, а саме до інструментів, що застосовуються в судинній хірургії У реконструктивно-відновній хірургії судин аорто-стегнове шунтування є однієї з найпоширеніших операцій Кращі гемодинамічні умови створюються у випадку, коли протез вшивається в судину під кутом 30-35 градусів [1]. При цьому кінці протезу зрізуються у виді букви S. Існує пристрій [2], що представляє собою дві фіксовані з одного кінця пружні пластини, вільний край яких має фігурний зріз. Але цей пристрій одного розміру і застосовується не для всіх протезів, що мають різні діаметри. Крім того, за допомогою цього пристрою неможливо зробити S-образний зріз кінців бранш біфуркаційного протезу, діаметр яких у два рази менше діаметра основної' бранши. Пропонується пристрій (Фіг.1), що складається з двох симетричних металевих пластин 1 товщиною 1 мм, на зовнішніх поверхнях яких існують по дві металеві петлі 2, за допомогою яких пластини надіваються на кінці прямого кровоспинного затиску 3 (Фіг 2). На протилежних сторонах пластин існують хвилясті контури: по більшому контурі 4 зрізується основна бранша 9 протезу, по меншому 5 - кінці двох інших бранш 10. Довжина цих контурів повинна бути в 2,5 рази більше діаметра протезу, що вшивається. Відпові дно, виготовляються три пари пластин для протезів діаметром 20, 18 і 16мм. Дві ІНШІ сторони пластин 11 і 12 прямі і розташовані паралельно. Розсічення кінців протеза по хвилястих контурах виробляється розпеченим скальпелем, що приводить до оплавлення краю синтетичного протезу і попереджає розволокнення. Щоб краї протезу не склеїлися при оплавленні, у просвіт його вставляється захисна металева пластина 6, що відповідає діаметру протеза (Фіг.2 і 4). Пристрій використовується таким способом. Після введення в просвіт основної' бранши біфуркаційного протезу широкої частини захисної металевої пластини, протез розтягується і на зовнішньому рівні основна бранша стискується контурними пластинами таким чином, щоб більший хвилястий контур проходив по основній бранші. При цьому, прямі сторони пластин установлюються перпендикулярно подовжній осі бранші. Розпеченим скальпелем протез розсікається по більшому хвилястому контурі (Фіг.2). У підсумку виходить необхідний S-образний зріз 7 (Фіг.З) Після накладення проксимального анастомозу між основною браншею протезу і черевною аортою, вузькі бранші протезу позаочеревинно виводяться в рані стегон для формування тривалих анастомозів. CO о 5406 У просвіт бранш вводиться вузька частина захисної пластини Бранша розтягується і на неї накладаються контурні пластини таким чином, щоб по бранші проходив менший хвилястий контур, по якому і виробляється розсічення вузьких бранш протезу (Фіґ.4) Виходить S-образний зріз 8 меншої ДОВЖИНИ (ФІГ.5). Завдяки такій конструкції, існує можливість робити S-образні зрізи кінців усіх трьох бранш біфур 4 каційного протезу, підбираючи контурні пластини відповідно діаметру протеза. Джерела інформації: 1 Нагіоіа Р Т. Causes of rethrembosis after arterial reconstruction J.Cardiovase. Jurg., 1975, vol.16, N 4 , p 357-358. 2. Волколаков -Я.В., Тхор С Н. Реконструктивная хирургия брюшной аорты Рига "Зинатне", 1981, С.31-32. Фіг. 2 Фіг. 1 Фіг. 4 Фіг.5 Фіг. З Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент Інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
