Пристрій для гідроструминної очистки від окалини заготовок прокатного стана

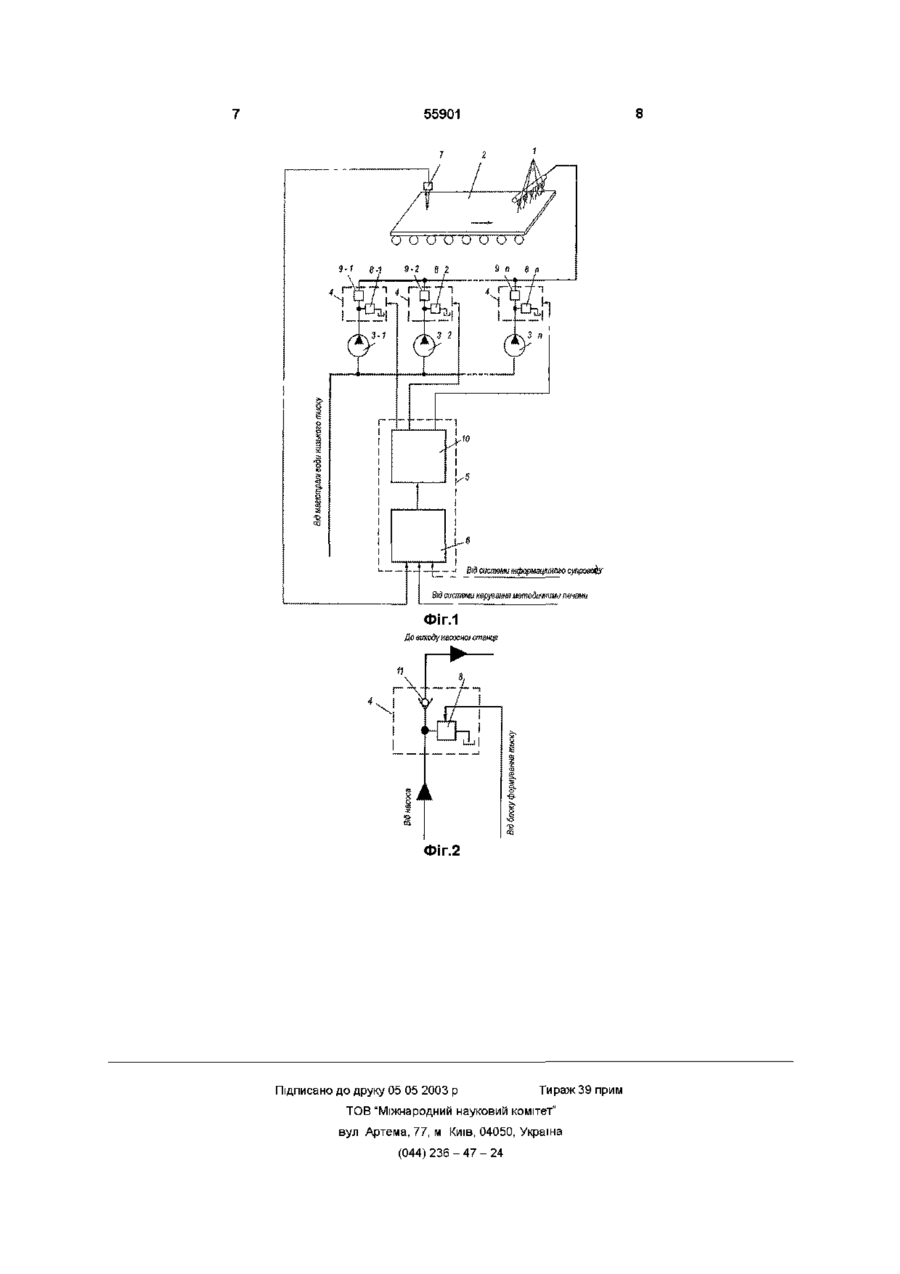

1 Пристрій для пдроструминноі очистки від окалини заготовок прокатного стана, що містить сопла, встановлені виходами до поверхні заготовки, яку очищують, а входами з'єднані з виходом насосної станції, яка містить два або декілька з'єднаних паралельно насосів і регулятор тиску, а також пристрій керування, що містить блок вводу інформації, входом з'єднаний з датчиком наявності заготовки, який відрізняється тим, що регулятор тиску виконаний у вигляді керованих байпасних клапанів з запірними елементами за КІЛЬКІСТЮ насосів, а до пристрою керування додатково введений блок формування тиску, входом з'єднаний з блоком вводу інформації, а виходами - з ВІДПОВІДНИМИ входами керування байпасних клапанів з запірними елементами, причому входи запірних елементів об'єднані з входами байпасних клапанів, а виходи підключені до виходу насосної станції 2 Пристрій за п 1, який відрізняється тим, що запірний елемент виконано у вигляді зворотного клапана, вхід якого об'єднаний зі входом байпасного клапана, а вихід підключений до виходу насосної станції Винахід належить до галузі металургії і може бути використаний для пдроструминноі очистки від окалини, окисної плівки, шлаків, забруднень і поверхневих дефектів різних заготовок на прокатних станах, в тому числі слябів на станах гарячої прокатки Відома система пдрозбиву окалини фірми "SMS - Schlomann -Siemag AG" (отраслевой доклад УНРС и прокатные установки "Технические возможности и дальнейшее совершенствование технологии CSR", авторы Вольфганг Роде и Гюнтер Флемминг - Спец выпуск из МПТ Изд Стальайзен Дюссельдорф Vol 19 (1996) С 1314) Відома система містить розбризкуючи головки з соплами, з'єднані з гідростанцією, яка містить насоси з регульованим тиском води 30-32МПа Особливістю цієї системи є мала відстань сопел до поверхні листа при їх збільшеній КІЛЬКОСТІ Завдяки відносно високому тиску і малій відстані сопел до поверхні якість очистки вказаного пдрозбиву достатньо висока Однак постійний тиск при різних видах окалини призводить до підвищеного споживання електроенергії та води Останнє посилюється також великою КІЛЬКІСТЮ сопел Відомий також пристрій для водоструминної очистки від окалини заготовок прокатного стана (Заявка ФРН №3125146 від 26 06 81 р Бюл "Изобретения в СССР и за рубежом", №13, 1983 р С 36) з робочим тиском 20,0-50,0 МПа і душуючою балкою, що обертається і обладнана соплами, що дозволяє їй робити багаторазове обприскування розкату водяними потоками Цей пристрій має ті ж недоліки - велике споживання енергії і води Найбільш близьким по технічній суті до заявленого є пристрій для водоструминної очистки від окалини заготовок прокатного стана (А Кроль "Гидромеханическое удаление окалины на широкополосных станах горячей прокатки", "Черные металлы", март 2000г, С 48 -52, рис 5), який містить сопла, встановлені виходами до поверхні заготовки, що очищується, а входами з'єднані з виходом насосної станції, яка включає два або кілька з'єднаних паралельно насосів і регулятор тиску, а також пристрій керування, який містить блок вводу інформації, входом з'єднаний з датчиком наявності заготовки В цьому пристрої регулятор тиску виконаний у вигляді одного регульованого вентиля з електропневматичним регулятором, причому вихід останнього з'єднаний з входом регулювання вентиля Крім того, насоси виконані триплунжерними з відтисканням всмоктуючих клапанів Регулятор тиску дозволяє заздалегідь виставити заданий тиск і підтримувати його постій О ю ю 55901 ний рівень при очистці заготовок Завдяки відтисканню клапанів насосів при відсутності заготовки здійснюється розвантаження насосів від тиску, внаслідок чого вказаний пристрій більш економічний в порівнянні з попередніми Недоліки відомого пристрою такі відсутня можливість керування тиском в процесі роботи прокатного стана, внаслідок чого при менш міцних видах окалини заготовок встановлений тиск є надлишковим, отже має місце підвищене споживання електроенергії і води, розвантаження насосів від тиску шляхом відтискання всмоктуючих клапанів є конструктивно складним з низькою надійністю, при вказаній конструкції регулятора тиску і розвантаження насосів неможливе розвантаження одного насоса або частини насосів при працюючій решті насосів, що необхідно, наприклад, для очистки слабкої окалини при тиску, який забезпечує не роз вантаже ні насоси, що залишилися Це також призводить до високого споживання енергії і води і, крім того, до низького ресурсу, тому що всі насоси безперервно працюють під тиском, причому величина тиску встановлюється високою ВІДПОВІДНО до найбільш міцного виду окалини Винахід вирішує завдання удосконалення пристрою для пдроструминної очистки від окалини заготовок прокатного стана шляхом такого удосконалення регулятора тиску і пристрою керування, при якому забезпечується економічне розвантаження насосів, зниження робочого тиску, що забезпечує низьке споживання енергії і води при високому ресурсі обладнання, спрощення конструкції і підвищення надійності роботи Поставлене завдання вирішується тим, що в пристрої для пдроструминної очистки від окалини заготовок прокатного стана, який містить сопла, встановлені виходами до поверхні заготовки, яку очищують, а входами з'єднані з виходом насосної станції, яка містить два або декілька з'єднаних паралельно насосів і регулятор тиску, а також пристрій керування, що містить блок вводу інформації, входом з'єднаний з датчиком наявності заготовки, згідно із запропонованим винаходом, регулятор тиску виконаний у вигляді керованих байпасних клапанів з запірними елементами за КІЛЬКІСТЮ насосів, а до пристрою керування додатково введений блок формування тиску, входом з'єднаний з блоком вводу інформації, а виходами з ВІДПОВІДНИМИ входами керування байпасних клапанів із запірними елементами, причому входи запірних елементів об'єднані з входами байпасних клапанів, а виходи підключені до виходу насосної станції При цьому запірний елемент виконаний у вигляді зворотного клапана, вхід якого об'єднаний з входом байпасного клапана, а вихід, підключений до виходу насосної станції Суть винаходу полягає в такому Для одержання високої якості прокату необхідне повне очищення поверхні заготовки Так, наприклад, неповне вилучення пічної окалини перед кліттю призводить до її втискання вальцями в тіло заготовки і ВІДПОВІДНО до браку прокату внаслідок так названої катаної окалини Фізико-механічні параметри, МІЦНІСТЬ окалини слябів на станах гарячої прокатки суттєво ВІДМІННІ і для їх вилучення струменями води потрібні різні тиски на вході сопел, оскільки від величини цього тиску залежить гідромеханічна сила дії струменя води на поверхню заготовки Так, наприклад, якщо нагрівальна піч працює в окислювальному режимі, то одержуємо товсту, суху окалину, яка легко вилучається, що дозволяє використати порівняно невисокий тиск води в соплах, тобто значно нижче номінального тиску насосної станції В той же час навіть при окислювальному режимі, але на високолегованих і низько вуглецевих сталях одержують так названу клейку окалину, яка має високу МІЦНІСТЬ, ЩО потребує застосування високого тиску Теперішнього часу на прокатних станах застосовуються системи пдрозбиву окалини, які мають в процесі очистки заготовок постійний заздалегідь встановлений тиск, який вибирають таким, щоб забезпечити очистку заготовки від найбільш міцної окалини В тому випадку, коли окалина менш міцна, вона збивається тим же тиском, який в даному випадку є надлишковим Як відомо (см Т М Башта "Объемные насосы и гидравлические двигатели гидросистем", М , "Машиностроение", 1974, С 17-19), енергоспоживання насоса прямо пропорційне тиску на його виході, а витрата води через сопла також залежать від цього тиску В зв'язку з цим у випадку очистки неміцної окалини має місце надлишкове споживання енергії і води Наслідками цього є висока собівартість прокату і низькі екологічні показники Економія споживання енергії і води, а також підвищення ресурсу обладнання, спрощення його конструкції та підвищення надійності досягаються за рахунок суміщення в регуляторі тиску функцій не тільки керування тиском на виході насосної станції, але і відсічення одного або кількох насосів від виходу насосної станції з одночасним їх розвантаженням від тиску Ця сукупність функцій регулятора тиску в запропонованому пристрої можлива також завдяки введеному до пристрою блоку формування тиску, який встановлює на входах керування ВІДПОВІДНИХ байпасних клапанів з запірними елементами мінімально необхідні для різних видів окалини рівні тиску, при яких здійснюється економічна за споживанням енергії і води очистка заготовок При цьому, якщо необхідний для конкретного виду окалини рівень тиску забезпечується без одного або кількох насосів, то блок формування тиску встановлює на входах ВІДПОВІДНИХ байпасних клапанів з запірними елементами нульові рівні тиску, тобто здійснює розвантаження вказаних насосів від тиску При відсутності заготовки таким же чином розвантажуються від тиску всі насоси Це, поряд з вказаним керуванням рівнем тиску залежно від виду окалини, підвищує ресурс обладнання, а суміщення в регуляторі тиску також функцій розвантаження насосів дозволило виключити механізм відтиску всмоктуючих клапанів, що спрощує конструкцію і підвищує надійність Вказаний ефект підвищується при виконанні запірного елемента у вигляді зворотного клапана, вхід якого об'єднаний зі входом байпасного клапана, а вихід підключений до виходу насосної станції, оскільки при розвантаженні насоса його відсікання від виходу насосної станції здійснюється завдяки зворо 55901 тному клапану без окремих керуючого сигналу і привода запірного елемента Сутність винаходу пояснюється кресленнями, на яких зображені фіг 1 - загальний вигляд пристрою для пдроструминної очистки від окалини заготовок прокатного стана, фіг 2 - запірний елемент, виконаний у вигляді зворотного клапана Пристрій (див фіг1) містить сопла 1, встановлені на колекторі виходами до поверхні заготовки 2, яка очищується, а входами з'єднані з виходом насосної станції, яка містить два або декілька з'єднаних паралельно насосів 3-1 3 - п і регулятор 4 тиску, а також пристрій 5 керування, який включає блок 6 вводу інформації, входом зв'язаний з датчиком 7 наявності заготовки Регулятор тиску виконаний у вигляді керованих байпасних клапанів 8 -1 8 - п з запірними елементами 9 -1 9 - п за КІЛЬКІСТЮ насосів, а до пристрою керування додатково введений блок 10 формування тиску, входом зв'язаний з блоком 6 вводу інформації, а виходами - з ВІДПОВІДНИМИ входами керування байпасних клапанів з запірними елементами, причому входи запірних елементів об'єднані з входами байпасних клапанів, а виходи підключені до виходу насосної станції При цьому всі елементи регулятора тиску - байпасні клапани і запірні елементи - можуть бути керованими Блок формування тиску може бути виконаний у вигляді декількох - за КІЛЬКІСТЮ насосів -електрокерованих пневматичних задатчиків тиску, пнемовиходи яких підключені до ВІДПОВІДНИХ входів керування байпасних клапанів з запірними елементами Можливе також його виконання у вигляді електрокерованих гідравлічних задатчиків тиску Запірний елемент може бути виконаний у вигляді зворотного клапана 11 (фіг 2), вхід якого об'єднаний з входом байпасного клапана 8, а вихід підключений до виходу насосної станції В цьому варіанті виконання регулятора тиску керованим є тільки байпасний клапан Пристрій працює наступним чином Вода під низьким тиском, наприклад, від водопровідної магістралі подається на вхід насосів 3 - 1 3 - п (фиг 1) і далі через регулятор 4 тиску кожного насоса - до виходу насосної станції і до входу колектора з соплами 1 При відсутності заготовки 2 і, ВІДПОВІДНО, сигналу датчика 7 наявності заготовки на виході блока 6 вводу інформації і блока 10 формування тиску пристрою 5 керування встановлюються рівні сигналів, ВІДПОВІДНІ до нульового тиску всіх насосів 3 При цьому байпасні клапани 8 - 1 8 - п розвантажують насоси на злив, а запірні елементи 9 - 1 9 - п відсікають їх від виходу насосної станції ВІДПОВІДНО відсутній тиск на входах сопел 1 і витрата води крізь них При подаванні заготовки 2 по рольгангу до сопел 1 спрацьовує датчик 7 наявності заготовки, сигнал якого подається на вхід блоку 6 вводу інформації Одночасно на вхід цього блоку поступає інформація, наприклад, від системи інформаційного супроводження і системи керування методичними печами про параметри заготовки, в тому числі про вид і МІЦНІСТЬ окалини Така інформація від блоку 6 вводу інформації поступає на вхід блоку 10 формування тиску, який встановлює на своїх виходах такі рівні сигналів, які забезпечують оптимальний тиск на виході насосної станції, тобто такий мінімально необхідний тиск, який забезпечує якісну очистку від окалини заготовок при найменшому можливому споживанні енергії і води Ці сигнали поступають на входи керування регулятора 4 тиску, який за допомогою байпасних клапанів 8 - 1 8 - п встановлює вказаний оптимальний тиск на виході насосної станції і, ВІДПОВІДНО, на вході сопел 1, які формують водяні струмені, які забезпечують очистку від окалини заготовки в оптимальному режимі При цьому ВИХІДНІ сигнали блоку 10 формування тиску можуть мати не однакові між собою рівні Зокрема, якщо сформований цим блоком рівень вихідного тиску насосної станції може бути забезпечений, наприклад, без одного із насосів, то ВІДПОВІДНИЙ ВИХІДНИЙ сигнал блоку 10 буде мати значення, при якому який-небудь з насосів буде розвантажений байпасним клапаном на злив, а вихід насоса відключений за допомогою запірного елемента від виходу насосної станції Живлення сопел при цьому буде забезпечуватися залишковою групою насосів при вказаному оптимальному рівні тиску, причому байпасні клапани цих насосів можуть керуватися різними рівнями сигналів блоку 10 формування тиску Це забезпечує, зокрема, підвищення ресурсу насосів і байпасних клапанів У випадку виконання запірного елемента у вигляді зворотного клапана 11 (фіг 2), коли відбувається розвантаження насоса від тиску за допомогою байпасного клапана 8, зворотний клапан 11 автоматично запирається тиском з боку виходу насосної станції і відсікає вихід цього насоса Після повної очистки від окалини заготовка 2 виходить з під сопел 1, сигнал з виходу датчика 7 наявності заготовки зникає, і пристрій приходить до вихідного стану Таким чином, запропонований пристрій забезпечує мінімально можливе енергоспоживання при пдроструминній очистці заготовок прокатного стана від окалини при економному споживанні води При цьому досягається також підвищення ресурсу і надійності устаткування за рахунок зменшення навантаження 55901 ФІГ.1 До виходу насосної станцр 11 Фіг.2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
