Пристрій для діагностування гідросистем

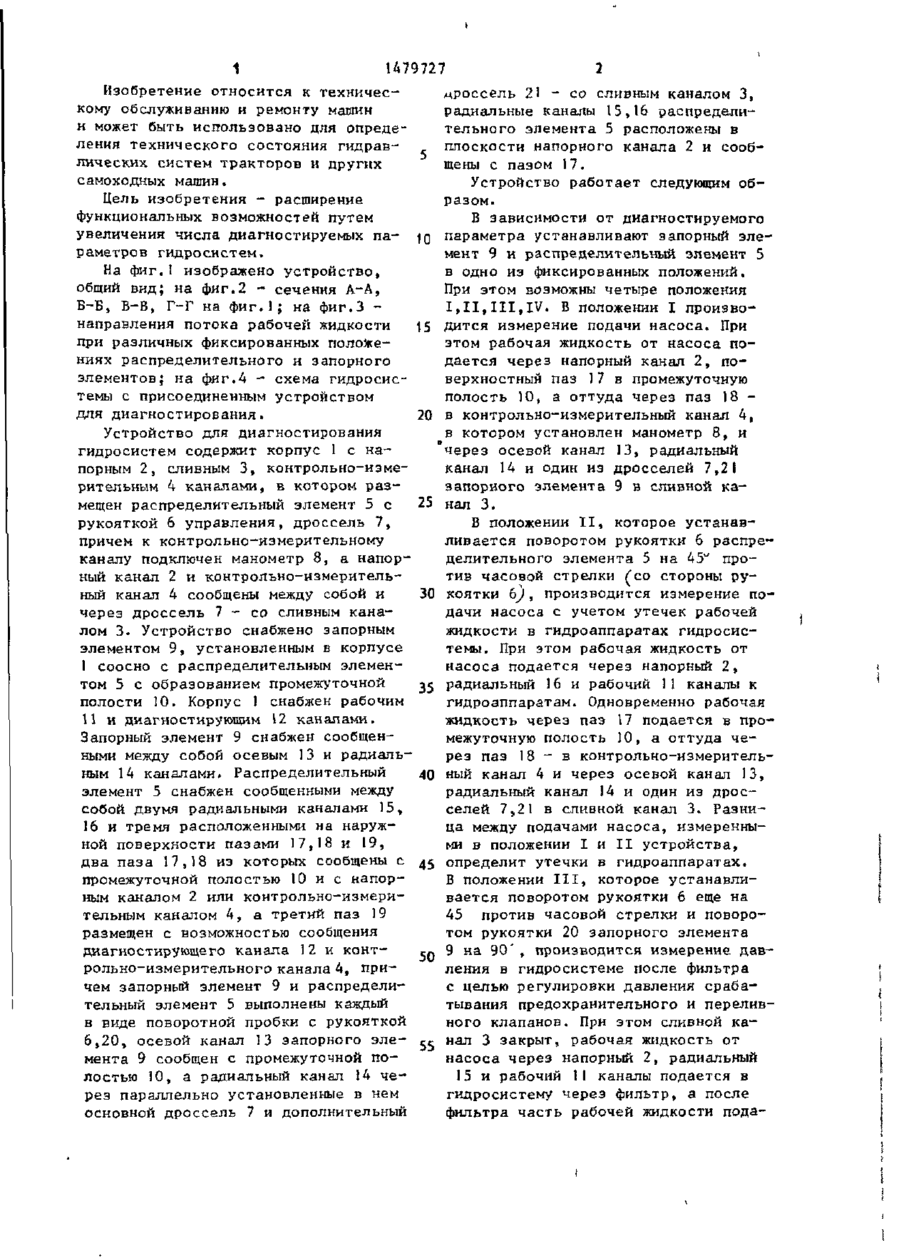

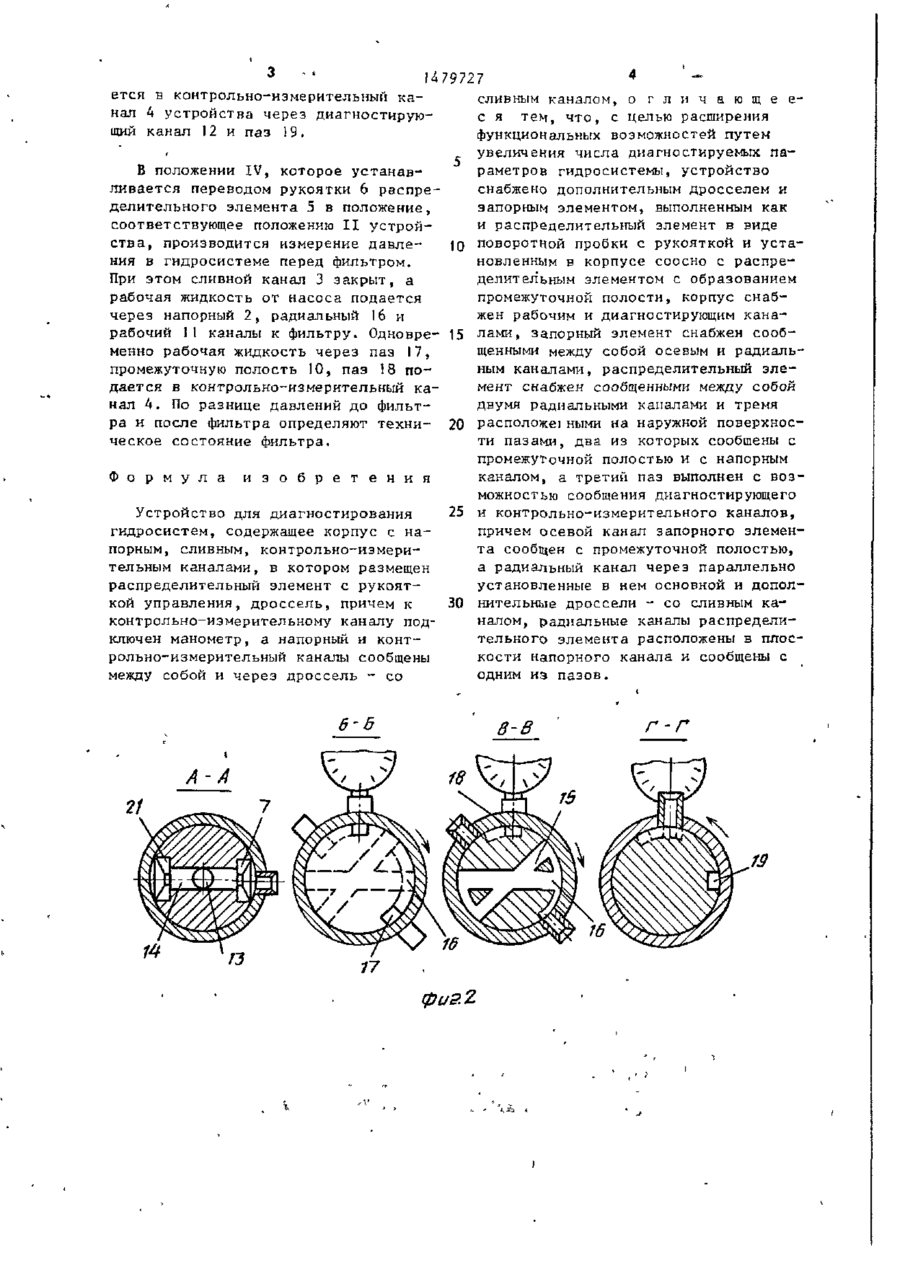

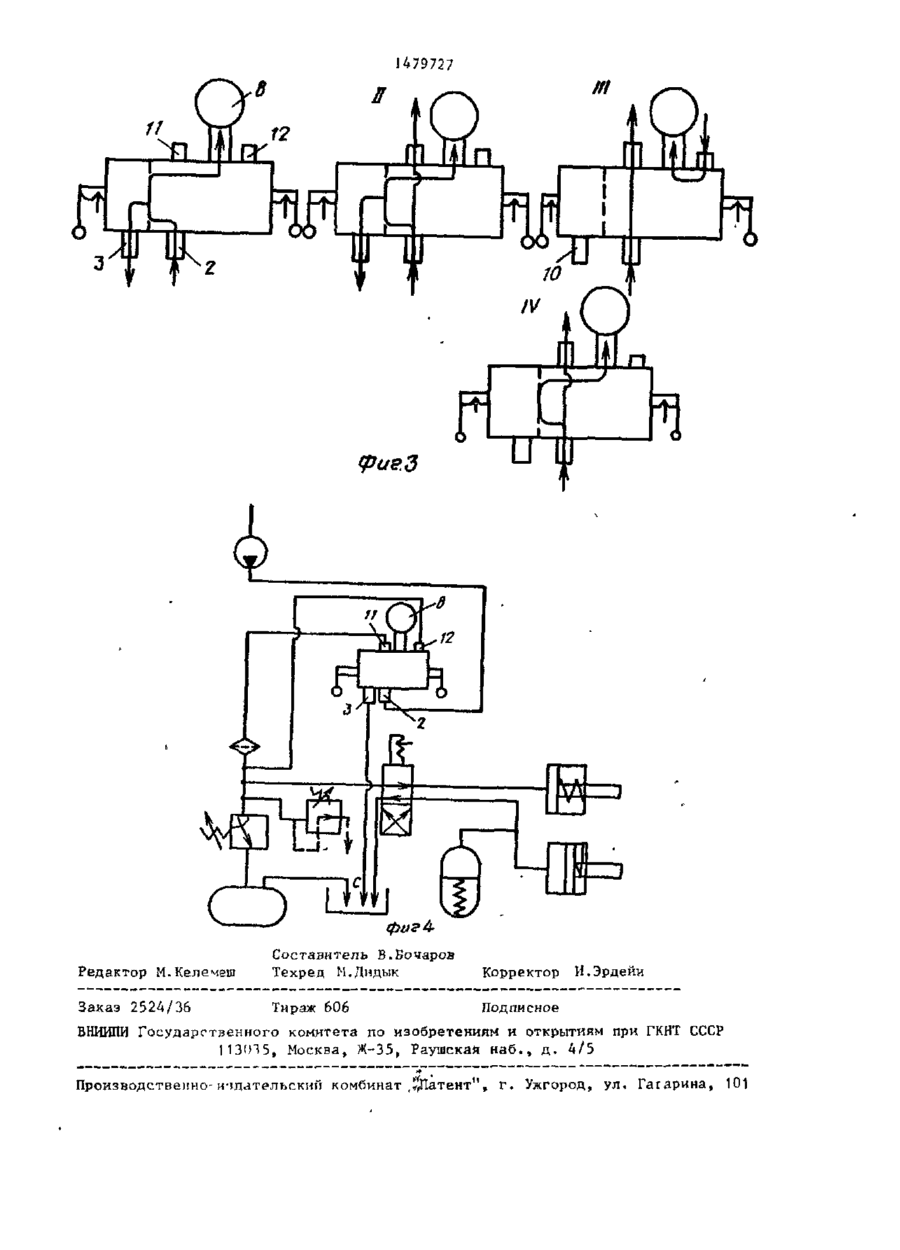

Изобретение позволяет расширить функциональные возможности устройства для диагностирования гидросистем путем увеличения числа диагностируемых параметров» В корпусе 1 с напорным, сливным и контрольно-измерительным каналами 2,3,4 размещен распределительный элемент (Э) 5 с рукояткой управления 6, причем к каналу 4 подключен манометр 8. Каналы 2 и 4 сообщены между собой и через дроссель с каналом 3. Запорный Э 9 выполнен в виде поворотной пробки как и Э 5 с рукояткой 20 и установлен в корпусе 1 соосяо Э 5 с образованием промежуточной полости 10. Корпус 1 снабжен рабочим и диагностирующим каналами 11,12. Э 9 снабжен сообщенными между собой осевым и радиальным каналами. Э 5 снабжен сообщенными между собой двумя радиальными каналами и тремя расположенными на наружной поверхности пазами. Первые два паза сообщены с полостью 10 и с каналом 2, Третий паз выполнен с возможностью сообщения с каналами 4 и 12. Канал 13 сообщен с полостью 10. Канал 14 через параллельно установленные в нем дроссели связан с каналом 3. Радиальные каналы Э 5 расположены в плоскости канала 2 и сообщены с одним из пазов. 4 ил. to 1 U79727 Изобретение относится к техническому обслуживанию и ремонту машин и может быть использовано для определения технического состояния гидравлических систем тракторов и других самоходных машин. Цель изобретения - расширение функциональных возможностей путем увеличения числа диагностируемых па- 10 раметров гидросистем. На фиг.I изображено устройство, общий вид; на фиг.2 - сечения А-А, Б-Б, В-В, Г-Г на ф и г . 1 ; на фиг.З направления потока рабочей жидкости при различных фиксированных положениях распределительного и запорного элементов; на фиг,4 - схема гидросистемы с присоединенным устройством для диагностирования. 20 Устройство для диагностирования гидросистем содержит корпус 1 с напорным 2, сливным 3, контрольно-измерительным 4 каналами, в котором р а з 25 мещен распределительный элемент 5 с рукояткой 6 управления, дроссель 7, причем к контрольно-измерительному каналу подключен манометр 8, а напорный канал 2 и контрольно-измерительный канал 4 сообщены между собой и 30 через дроссель 7 - со сливным каналом 3. Устройство снабжено запорным элементом 9, установленным в корпусе 1 соосно с распределительным элементом 5 с образованием промежуточной 35 полости 10. Корпус 1 снабжен рабочим И и диагностирующим 12 каналами. Запорный элемент 9 снабжен сообщенными между собой осевым 13 и радиальным 14 каналами. Распределительный 40 элемент 5 снабжен сообщенными между собой двумя радиальными каналами 15, 16 и тремя расположенными на наружной поверхности пазами 17,18 и 19, два паза 17,18 из которых сообщены с 45 промежуточной полостью 10 и с напорным каналом 2 или контрольно-измерительным каналом 4, а третий паз 19 размещен с возможностью сообщения диагностирующего канала 12 и контрольно-измерительного канала 4, при- 50 чем запорный элемент 9 и распределительный элемент 5 выполнены каждый в виде поворотной пробки с рукояткой 6,20, осевой канал 13 запорного э л е мента 9 сообщен с промежуточной по- « лостью ! 0 , а радиальный канал 14 ч е рез параллельно установленные в нем основной дроссель 7 и дополнительный мроссель 21 - со сливным каналом 3, радиальные каналы 15,16 распределительного элемента 5 расположены в плоскости напорного канала 2 и сообщены с пазом 17. Устройство работает следующим образом. В зависимости от диагностируемого параметра устанавливают запорный элемент 9 и распределительный элемент 5 в одно из фиксированных положений. При этом возможны четыре положения 1,11,III,IV. В положении I производится измерение подачи насоса. При этом рабочая жидкость от насоса подается через напорный канал 2, поверхностный паз 17 в промежуточную полость 10, а оттуда через паз 18 в контрольно-измерительный канал 4, в котором установлен манометр 8, и через осевой канал 13, радиальный канал 14 и один из дросселей 7,21 запорного элемента 9 в сливной канал 3. В положении II, которое устанавливается поворотом рукоятки 6 распределительного элемента 5 на 45J против часовой стрелки (со стороны рукоятки в), производится измерение подачи насоса с учетом утечек рабочей жидкости в гидроаппаратах гидросистемы. При этом рабочая жидкость от насоса подается через напорный 2, радиальный 16 и рабочий 11 каналы к гидроаппаратам. Одновременно рабочая жидкость через паз 17 подается в промежуточную полость 10, а оттуда через паз 18 - в контрольно-измерительный канал 4 и через осевой канал 13, радиальный канал 14 и один из дросселей 7,21 в сливной канал 3. Разница между подачами насоса, измеренными в положении I и II устройства, определит утечки в гидроаппаратах. 8 положении III, которое устанавливается поворотом рукоятки 6 еще на 45 против часовой стрелки и поворотом рукоятки 20 запорного элемента 9 на 90', производится измерение давления в гидросистеме после фильтра с целью регулировки давления срабатывания предохранительного и переливного клапанов. При этом сливной канал 3 закрыт, рабочая жидкость от насоса через напорный 2, радиальный 15 и рабочий 11 каналы подается в гидросистему через фильтр, а после фильтра часть рабочей жидкости пода 3 14 79727 ** ется в контрольно-измерительный канал 4 устройства через диагностирующий канал 12 и паз 19. В положении IV, которое устанавливается переводом рукоятки 6 распределительного элемента 5 в положение, соответствующее положению II устройства, производится измерение давле1Q ния в гидросистеме перед фильтром. При этом сливной канал 3 закрыт, а рабочая жидкость от насоса подается через напорный 2, радиальный I6 и рабочий 11 каналы к фильтру. Одновре - 15 менно рабочая жидкость через паз 17, промежуточную полость 10, паз 18 подается в контрольно-измерительный ка нал А. По разнице давлений до фильтра и после фильтра определяют техни- 20 ческое состояние фильтра. Ф о р м у л а и з о б р е т е н и я 25 Устройство для диагностирования гидросистем, содержащее корпус с напорным, сливным, контрольно-измерительным каналами, в котором размещен распределительный элемент с рукояткой управления, дроссель, причем к 30 контрольно-измерительному каналу подключен манометр, а напорный и контрольно-измерительный каналы сообщены между собой и через дроссель - со 6'5 4 сливным каналом, о г л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей путем увеличения числа диагностируемых параметров гидросистемы, устройство снабжено дополнительным дросселем и запорным элементом, выполненным как и распределительный элемент в виде поворотной пробки с рукояткой и установленным в корпусе соосно с распределительным элементом с образованием промежуточной полости, корпус снабжен рабочим и диагностирующим каналами, запорный элемент снабжен сообщенными между собой осевым и радиальным каналами, распределительный элемент снабжен сообщенными между собой двумя радиальными каналами и тремя располочсеї ными на наружной поверхности пазами, два из которых сообщены с промежуточной полостью и с напорным каналом, а третий паз выполнен с возможностью сообщения диагностирующего и контрольно-измерительного каналов, причем осевой канал запорного элемента сообщен с промежуточной полостью, а радиальный канал через параллельно установленные в нем основной и дополнительные дроссели - со сливным каналом, радиальные каналы распределительного элемента расположены в плоскости напорного канала и сообщены с одним из пазов. 8-в фи 9.2 Г -Г 1479727 рае. 3 фиг 4 Редактор М.Келемеш Заказ 2524/36 Составитель В.Бочаров Техред М.Дидык Корректор Тираж 606 Подписное И.Эрдейи ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113015, Москва, Ж-35, Раушская наб., д. 4/5 ~~~ ~~ ~ * ~ ~ » Производствеііно- издательский комбинат .^ДТатент", г . Ужгород, ул. Гагарина, 101
