Ущільнення різьбового з’єднання

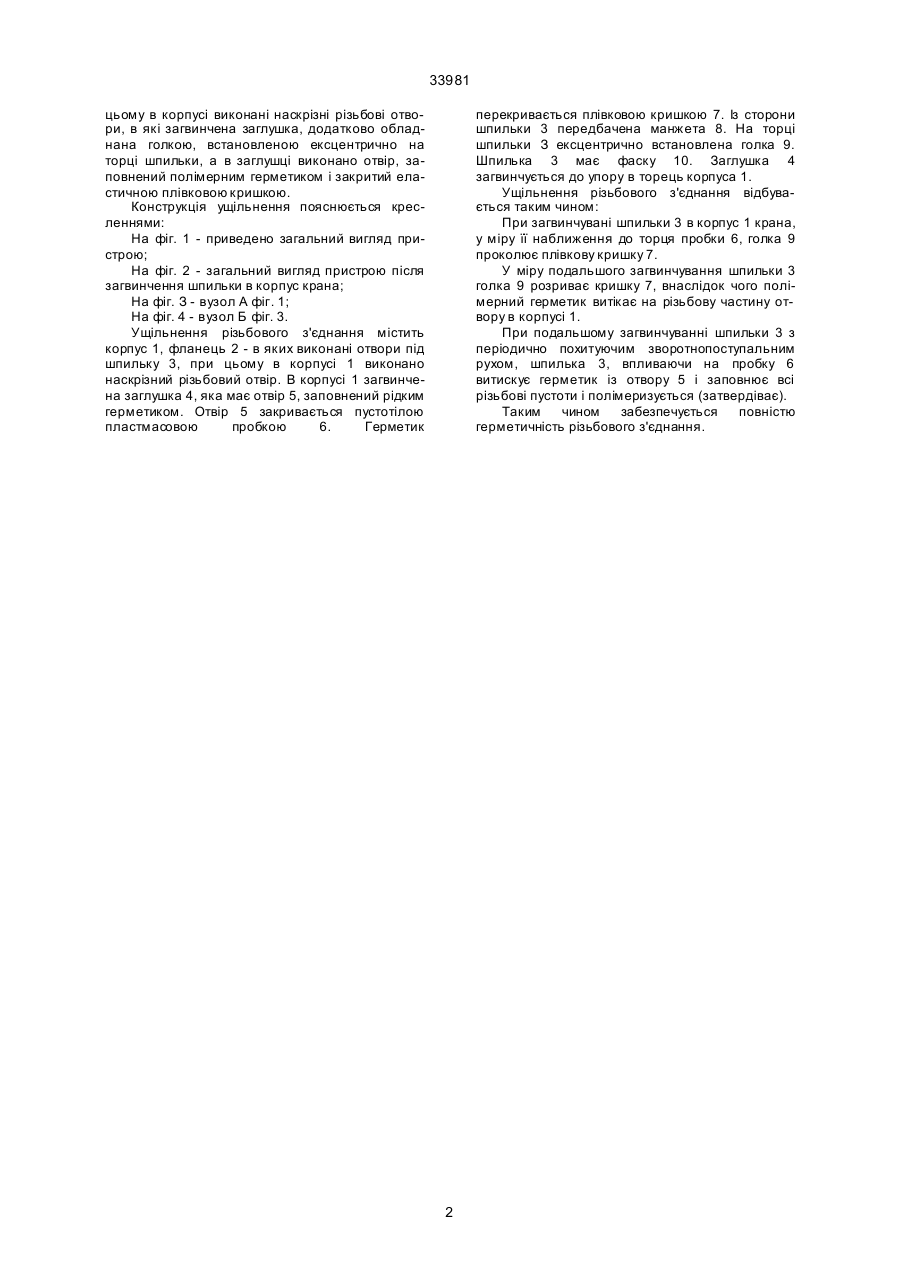

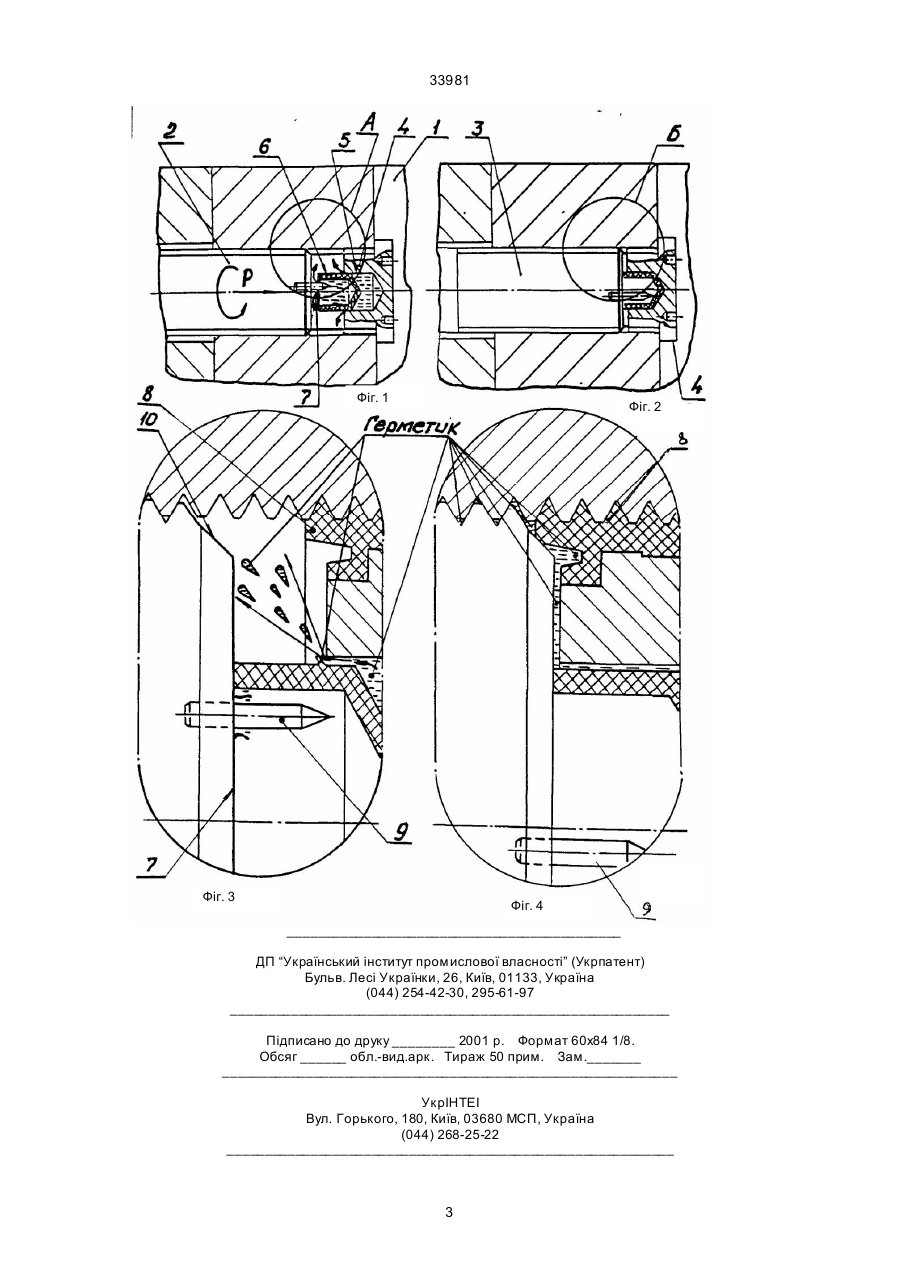

Ущільнення різьбового з'єднання, яке вміщує корпус, фланець і має отвори для шпильки, для з'єднання корпусу і фланця, при чому в корпусі виконано наскрізний отвір, в який установлена заглушка, яке відрізняється тим, що воно додатково оснащена голкою, установленою ексцентрично на торці шпильки, а в заглушці виконано отвір, заповнений полімерним герметиком, при цьому на отворі з герметиком установлена плівкова кришка. (19) (21) 99052572 (22) 06.05.1999 (24) 15.02.2001 (46) 15.02.2001. Бюл. №1 (72) Дрогомирецький Михайло Миколайович, Лаус Анатолій Іванович, Герасимович Аркадій Олексійович, Петровський Богдан Степанович (73) Дочірня компанія "УКРТРАНСГАЗ", Державне науково-виробниче підприємство "Полі-мерсервісмаш" 33981 цьому в корпусі виконані наскрізні різьбові отвори, в які загвинчена заглушка, додатково обладнана голкою, встановленою ексцентрично на торці шпильки, а в заглушці виконано отвір, заповнений полімерним герметиком і закритий еластичною плівковою кришкою. Конструкція ущільнення пояснюється кресленнями: На фіг. 1 - приведено загальний вигляд пристрою; На фіг. 2 - загальний вигляд пристрою після загвинчення шпильки в корпус крана; На фіг. З - вузол А фіг. 1; На фіг. 4 - вузол Б фіг. 3. Ущільнення різьбового з'єднання містить корпус 1, фланець 2 - в яких виконані отвори під шпильку 3, при цьому в корпусі 1 виконано наскрізний різьбовий отвір. В корпусі 1 загвинчена заглушка 4, яка має отвір 5, заповнений рідким герметиком. Отвір 5 закривається пустотілою пластмасовою пробкою 6. Герметик перекривається плівковою кришкою 7. Із сторони шпильки 3 передбачена манжета 8. На торці шпильки З ексцентрично встановлена голка 9. Шпилька 3 має фаску 10. Заглушка 4 загвинчується до упору в торець корпуса 1. Ущільнення різьбового з'єднання відбувається таким чином: При загвинчувані шпильки 3 в корпус 1 крана, у міру її наближення до торця пробки 6, голка 9 проколює плівкову кришку 7. У міру подальшого загвинчування шпильки 3 голка 9 розриває кришку 7, внаслідок чого полімерний герметик витікає на різьбову частину отвору в корпусі 1. При подальшому загвинчуванні шпильки 3 з періодично похитуючим зворотнопоступальним рухом, шпилька 3, впливаючи на пробку 6 витискує герметик із отвору 5 і заповнює всі різьбові пустоти і полімеризується (затвердіває). Таким чином забезпечується повністю герметичність різьбового з'єднання. 2 33981 Фіг. 1 Фіг. 2 Ф Фіг. 3 Фіг. 4 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 3
